АВДТ (автоматический выключатель дифференциального тока) – это устройство, объединяющее функции автоматического выключателя и УЗО в одном корпусе. Его основная задача – защита электрической цепи от коротких замыканий, перегрузок и утечек тока на землю. В отличие от классического УЗО, АВДТ не требует дополнительного автомата для защиты от сверхтоков, что упрощает монтаж и экономит место в электрощите.
Работа АВДТ основана на сравнении входящего и исходящего токов в цепи. Если разница превышает заданный порог (обычно 10, 30 или 100 мА), устройство срабатывает за 20–40 мс, размыкая контакты. Это предотвращает поражение электрическим током и возгорание изоляции. Для защиты от перегрузок и коротких замыканий в АВДТ интегрирован тепловой и электромагнитный расцепитель, аналогичный обычному автомату.
При выборе АВДТ обращайте внимание на номинальный ток (от 6 до 63 А), ток утечки (10 мА для влажных помещений, 30 мА для жилых зон) и характеристику срабатывания (B, C или D). Устройства с характеристикой C подходят для большинства бытовых нагрузок, а D – для мощных двигателей. Монтаж АВДТ выполняется на DIN-рейку, при этом важно соблюдать правильную полярность подключения фазы и нейтрали.
Регулярная проверка АВДТ – обязательное условие безопасности. На корпусе устройства есть кнопка «Тест», которую рекомендуется нажимать раз в месяц. Если АВДТ не отключается при тестировании, его необходимо заменить. Также следите за состоянием контактов: окисление или ослабление зажимов может привести к ложным срабатываниям или перегреву.
АВДТ не защищает от перенапряжений и не заменяет реле напряжения. Для комплексной защиты сети используйте его в паре с УЗИП (устройством защиты от импульсных перенапряжений) и стабилизатором напряжения. В трехфазных сетях применяются четырехполюсные АВДТ с номинальным током до 100 А, но их установка требует точного расчета нагрузки.
Основные компоненты автоматического выключателя дифференциального тока
АВДТ объединяет два ключевых модуля: автоматический выключатель и дифференциальный расцепитель. Первый защищает цепь от перегрузок и коротких замыканий, второй – от токов утечки. Конструктивно они размещены в одном корпусе, но функционируют независимо, что обеспечивает двойную защиту.
Сердцем дифференциального расцепителя является трансформатор тока нулевой последовательности (ТТНП). Он состоит из тороидального магнитопровода и обмоток, через которые проходят фазный и нулевой проводники. При нормальной работе суммарный магнитный поток равен нулю, но при утечке тока (от 10 до 30 мА для бытовых АВДТ) возникает дисбаланс, который фиксируется вторичной обмоткой.
Исполнительным механизмом служит электромагнитное реле или электронный усилитель, преобразующий сигнал с ТТНП в команду на отключение. В механических АВДТ реле напрямую воздействует на расцепитель, в электронных – через микроконтроллер. Последний вариант точнее, но зависит от наличия питания, что требует резервного источника для надежной работы.
Автоматический выключатель в составе АВДТ содержит тепловой и электромагнитный расцепители. Тепловой – биметаллическая пластина, деформирующаяся при длительных перегрузках (например, 1,13–1,45×In), электромагнитный – катушка с подвижным сердечником, срабатывающая при коротком замыкании (обычно 5–10×In). Время отключения при КЗ не превышает 10 мс.
Контактная система АВДТ включает подвижные и неподвижные контакты, рассчитанные на коммутацию токов до 6 кА (для бытовых моделей) или 10 кА (для промышленных). Материал контактов – серебросодержащие сплавы или металлокерамика, устойчивые к эрозии и свариванию. Дугогасительная камера с деионными решетками обеспечивает быстрое гашение дуги при размыкании цепи.
Рычаг управления и механизм свободного расцепления – элементы, связывающие все компоненты. Рычаг позволяет вручную включать/отключать устройство, а механизм свободного расцепления гарантирует размыкание контактов даже при удержании рычага во включенном положении, если сработал расцепитель. Это критично для безопасности при неисправностях.
Клеммы для подключения проводников должны выдерживать токовые нагрузки и обеспечивать надежный контакт. В современных АВДТ используются винтовые зажимы с антивибрационными шайбами или пружинные клеммы. Сечение подключаемых проводов обычно ограничено 25 мм² для бытовых моделей и 35–50 мм² для промышленных. Неправильный монтаж (слабая затяжка, окисление) приводит к перегреву и ложным срабатываниям.
Корпус АВДТ изготавливается из термостойкого пластика (например, полиамида PA66), выдерживающего температуры до 125°C. Внутри предусмотрены каналы для отвода газов при дуговом разряде, а также перегородки, предотвращающие распространение пламени. Степень защиты корпуса – не ниже IP20 для сухих помещений и IP40 для влажных зон. При установке в щитках с высокой плотностью монтажа рекомендуется выбирать модели с улучшенной вентиляцией.
Как АВДТ отличается от УЗО и обычного автомата
УЗО срабатывает при разнице токов в фазном и нулевом проводах от 10 до 30 мА (в зависимости от типа), предотвращая поражение электрическим током. АВДТ имеет аналогичный порог срабатывания по дифференциальному току, но дополнительно оснащен тепловым и электромагнитным расцепителями, как у автомата. Это позволяет ему отключать цепь при перегрузке (например, при токе 1,45×In) или коротком замыкании (обычно 3–10×In).
Обычный автоматический выключатель не реагирует на утечки тока. Его задача – защита кабелей и оборудования от перегрева при превышении номинального тока или при КЗ. Например, автомат на 16 А отключится при токе 16×1,45=23,2 А через 1 час, а при 16×10=160 А – мгновенно. АВДТ же отключит цепь и при утечке 30 мА, и при тех же условиях перегрузки или КЗ.
УЗО требует обязательного последовательного подключения с автоматом, так как само не защищает от перегрузок и КЗ. АВДТ избавляет от необходимости устанавливать два отдельных устройства, сокращая место в электрощите и упрощая монтаж. Например, для защиты розеточной группы в ванной комнате вместо УЗО (30 мА) + автомата (16 А) достаточно одного АВДТ с теми же параметрами.
Стоимость АВДТ выше, чем у УЗО или автомата по отдельности, но ниже суммарной цены двух устройств. Например, АВДТ на 16 А/30 мА обойдется в 2500–4000 рублей, тогда как УЗО + автомат – в 1500–2500 рублей. Однако экономия места и времени на монтаж часто оправдывают разницу. Для групповых линий с высокими требованиями к безопасности (кухни, ванные, детские комнаты) АВДТ предпочтительнее.
При выборе между АВДТ и связкой УЗО+автомат учитывайте селективность. АВДТ срабатывает быстрее, чем УЗО, так как не требует времени на передачу сигнала между устройствами. Это критично для цепей с высокими токами утечки или частыми перегрузками. Например, в мастерской с мощным оборудованием АВДТ на 25 А/30 мА обеспечит более надежную защиту, чем УЗО+автомат.
Не все АВДТ одинаково эффективны. Модели с электронным управлением зависят от наличия напряжения в сети: при обрыве нуля они теряют способность реагировать на утечки. Электромеханические АВДТ лишены этого недостатка и работают даже при отсутствии питания. При выборе обращайте внимание на тип устройства: для жилых помещений рекомендуются электромеханические модели.
УЗО и автомат проще диагностировать при неисправностях: если цепь отключается, можно поочередно проверить каждое устройство. С АВДТ сложнее – при срабатывании непонятно, что стало причиной: утечка, перегрузка или КЗ. Для точной диагностики потребуется мультиметр или специализированное оборудование. В бытовых условиях это не всегда удобно, поэтому для простых схем иногда выгоднее использовать раздельные устройства.
Принцип работы дифференциального трансформатора в АВДТ
Чувствительность дифференциального трансформатора определяется:
- Материалом сердечника (обычно аморфные или нанокристаллические сплавы с высокой магнитной проницаемостью).
- Числом витков вторичной обмотки (от 100 до 1000 витков для стандартных АВДТ).
- Пороговым значением тока утечки (30 мА для защиты человека, 100–300 мА для противопожарной защиты).
При превышении порога срабатывания сигнал поступает на расцепитель, размыкающий цепь за 20–40 мс. Для проверки работоспособности трансформатора предусмотрена кнопка «Тест», искусственно создающая дисбаланс токов.
Конструкция трансформатора критична для точности срабатывания: сердечник должен быть равномерно намотан, без зазоров, а обмотки – симметрично расположены. При монтаже АВДТ важно исключить внешние магнитные поля (например, от мощных кабелей), способные вызвать ложные срабатывания. В трехфазных системах используются трансформаторы с четырьмя первичными обмотками (три фазы + ноль), где сумма токов в нормальном режиме равна нулю.

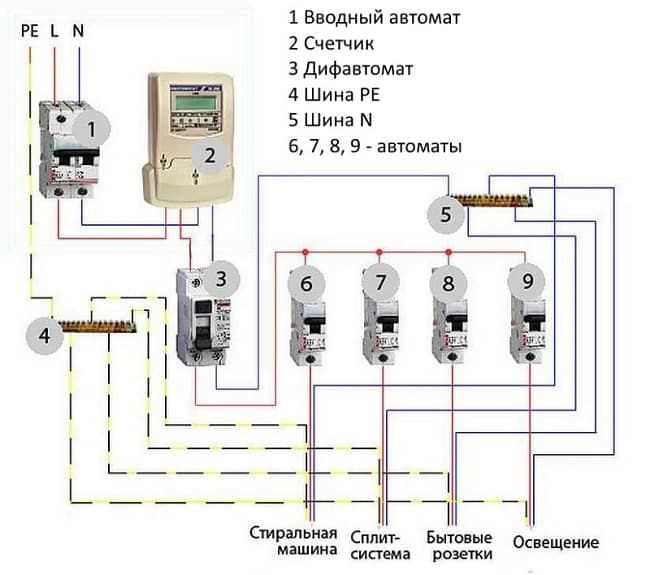

Типовые схемы подключения АВДТ в бытовых и промышленных сетях
В однофазных бытовых сетях (220 В) АВДТ подключается последовательно с нагрузкой: фазный провод (L) проходит через верхние клеммы, а нулевой (N) – через соответствующие нижние. Для защиты группы розеток или осветительных линий применяют схему с одним АВДТ на вводе и автоматическими выключателями на отходящих линиях. При этом номинал АВДТ выбирают на ступень выше суммарного тока автоматов (например, 40 А для группы из трех автоматов по 16 А). В системах TN-C-S обязательно разделение PEN-проводника на PE и N до АВДТ, чтобы исключить ложные срабатывания.
В трехфазных сетях (380 В) используют четырехполюсные АВДТ с подключением всех фаз (L1, L2, L3) и нулевого провода (N). Схема «звезда» с общим нулем требует установки АВДТ на вводе распределительного щита, а для защиты отдельных двигателей или станков – индивидуальных устройств с током утечки 30–100 мА. В промышленных установках с частотными преобразователями применяют АВДТ типа A или B, устойчивые к высокочастотным помехам, с выдержкой времени 10–100 мс для предотвращения ложных отключений при пусковых токах.
Для селективной защиты в многоуровневых системах (например, главный щит → этажные щиты → конечные потребители) используют АВДТ с выдержкой времени: на вводе – тип S (300 мс), на отходящих линиях – стандартные (30 мс). Номинальный ток нижестоящих устройств должен быть на 20–30% меньше вышестоящих, чтобы обеспечить каскадное отключение. В сетях с высокими пусковыми токами (насосы, компрессоры) применяют АВДТ с регулируемой уставкой по току утечки (10–500 мА) и встроенной защитой от импульсных перенапряжений.

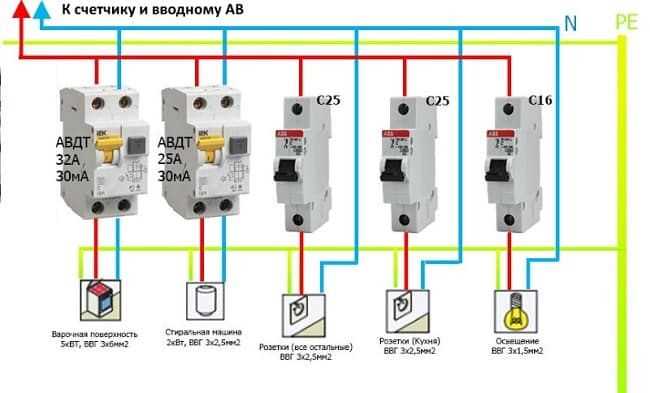

Критерии выбора АВДТ по току утечки и номинальному току
Номинальный ток АВДТ должен соответствовать максимальной нагрузке защищаемой линии с запасом 20–30%. Основные типоразмеры: 6, 10, 16, 20, 25, 32, 40, 50, 63 А. При выборе учитывают:
- суммарную мощность подключенных приборов (например, для линии с нагрузкой 4 кВт при 220 В требуется АВДТ на 20 А);
- пусковые токи оборудования (для двигателей или компрессоров номинал увеличивают на 1,5–2 раза);
- сечение проводников (АВДТ на 16 А совместим с медным кабелем 2,5 мм², на 25 А – с 4 мм²).
Превышение номинального тока приводит к перегреву контактов и ложным отключениям, занижение – к преждевременному износу устройства.

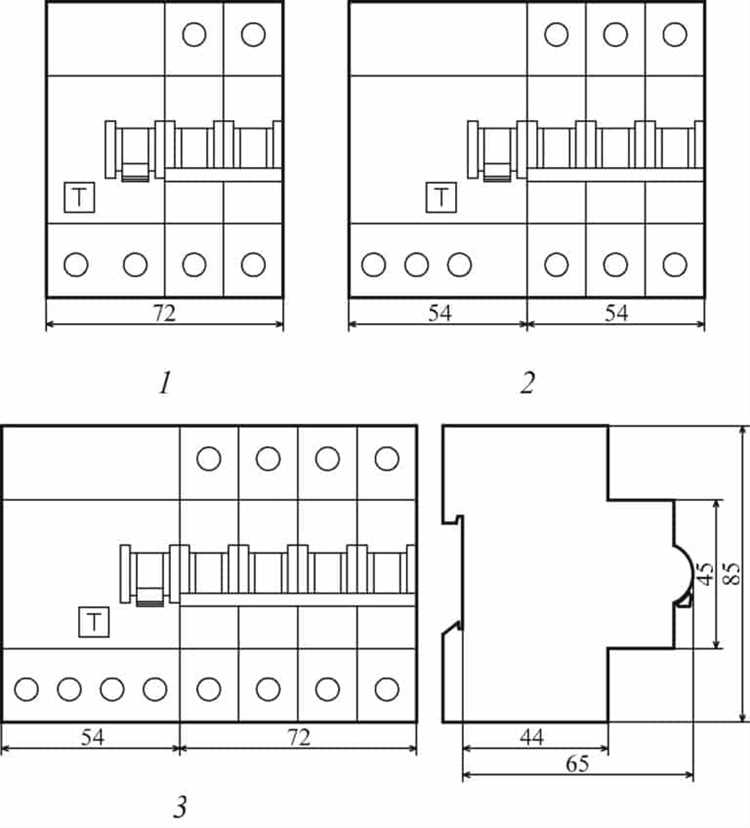

Для сетей с высокими гармониками (например, при наличии частотных преобразователей) выбирают АВДТ типа A или AC с повышенной устойчивостью к помехам. Устройства типа B используют в промышленности для защиты цепей с постоянной составляющей тока утечки. При установке в щитах с высокой плотностью монтажа предпочтение отдают компактным моделям с шириной модуля 17,5 мм (для номиналов до 40 А) или 35 мм (для 50–63 А).
Проверка совместимости АВДТ с характеристиками автоматических выключателей в цепи обязательна. Время-токовая характеристика автомата (B, C, D) должна быть согласована с кривой срабатывания АВДТ. Например, для линии с автоматом C16 подходит АВДТ на 16 А с током утечки 30 мА, но не наоборот. При параллельном подключении нескольких АВДТ на одной фазе суммарный номинальный ток не должен превышать допустимый ток вводного автомата.
Распространённые неисправности АВДТ и способы их диагностики
Самая частая неисправность АВДТ – ложное срабатывание при отсутствии реальных токов утечки или перегрузок. Причинами могут быть: электромагнитные помехи от соседних устройств (особенно при близком расположении мощных контакторов или частотных преобразователей), вибрация корпуса, превышение допустимой температуры окружающей среды (выше +40°C) или нестабильное напряжение питания (колебания более ±10% от номинала). Для диагностики отключите нагрузку и проверьте АВДТ в изолированной цепи с помощью тестера. Если срабатывания продолжаются – замените устройство, так как внутренние повреждения механизма расцепления не подлежат ремонту.
Затруднённое включение или самопроизвольное отключение под нагрузкой указывает на износ контактной группы или деформацию биметаллической пластины. В моделях с номинальным током 16–63 А это проявляется после 5–7 лет эксплуатации при частых перегрузках. Проверьте сопротивление контактов мультиметром: при значении выше 0,5 Ом требуется замена. Также осмотрите корпус на предмет оплавлений – они свидетельствуют о локальном перегреве из-за плохого контакта или превышения допустимой нагрузки.
Отсутствие реакции на кнопку «Тест» – признак неисправности тестовой цепи или механизма расцепления. В 80% случаев проблема кроется в обрыве внутреннего резистора (номинал 1–10 кОм, зависит от модели) или загрязнении контактов кнопки. Проверьте целостность резистора мультиметром в режиме прозвонки. Если цепь исправна, но тест не срабатывает – разберите АВДТ (при наличии пломбы это лишает гарантии) и очистите контакты спиртом. При повреждении механизма расцепления замена устройства обязательна.
Повышенный нагрев корпуса (свыше +60°C при нормальной нагрузке) сигнализирует о внутреннем коротком замыкании или несоответствии сечения проводов номинальному току АВДТ. Измерьте ток нагрузки токоизмерительными клещами: превышение на 10–15% от номинала приводит к перегреву. Проверьте затяжку клемм – ослабленный контакт увеличивает переходное сопротивление. Если нагрев сохраняется при правильном подключении – АВДТ подлежит замене, так как повреждены обмотки расцепителя или магнитопровод.
Пошаговая инструкция по установке и проверке работоспособности АВДТ
Отключите питание на вводном автомате щита. Проверьте отсутствие напряжения мультиметром или индикаторной отвёрткой на фазном и нулевом проводах. Подготовьте DIN-рейку: закрепите её в щите шурупами с шагом 17,5 мм (стандарт для модульных устройств). Установите АВДТ на рейку, защёлкнув фиксаторы до щелчка. Подключите провода: фазу и ноль от вводного автомата к верхним клеммам (L и N), нагрузку – к нижним. Затяните винты клемм с усилием 2,5–3 Н·м (для медных проводов сечением 2,5 мм²). Убедитесь, что провода не выступают за пределы клемм более чем на 1 мм.
Включите вводной автомат. Подайте питание на АВДТ, переведя рычажок в положение «Вкл». Проверьте работоспособность тестовой кнопкой: нажмите её – устройство должно мгновенно отключиться. Если отключения не произошло, проверьте правильность подключения и целостность цепи. Для проверки дифференциальной защиты используйте тестер АВДТ: подайте ток утечки 30 мА (номинал для бытовых сетей) – устройство должно сработать в течение 0,04 с. После успешных испытаний промаркируйте АВДТ и провода в щите.
