Стандартные клавишные выключатели не всегда удобны: они требуют полного нажатия, а их механизм со временем изнашивается. Переделка в кнопку решает эти проблемы – она срабатывает от лёгкого касания, работает тише и служит дольше. Для модификации подойдёт любой одноклавишный выключатель с механизмом на 220 В, но лучше выбрать модель с металлическими контактами – они надёжнее пластиковых.
Потребуются инструменты: отвёртка с изолированной ручкой, кусачки, паяльник (если планируется доработка схемы), мультиметр для проверки цепи. Из материалов – кнопка без фиксации (например, тактовая типа TS-A1 или KW12-3), провода сечением 0,75–1,5 мм², термоусадка или изолента. Важно: кнопка должна быть рассчитана на ток не менее 3 А и напряжение 250 В.
Разберите выключатель, отсоединив клавишу и сняв лицевую панель. Запомните расположение проводов: фаза обычно подключается к клемме с маркировкой L или COM, а выход на светильник – к L1. Отпаяйте или откусите провода от контактов, оставив запас 5–7 см. Если кнопка монтируется в тот же подрозетник, укоротите провода до 3–4 см.
Подключите кнопку: один контакт соедините с фазой, второй – с выходом на нагрузку. Для надёжности используйте пайку или обжимные гильзы. Проверьте мультиметром отсутствие короткого замыкания между контактами в разомкнутом состоянии. Установите кнопку в подрозетник, зафиксируйте рамку и протестируйте работу. Если свет мигает или не включается, проверьте полярность подключения.
Для продления срока службы добавьте в схему конденсатор на 0,1–0,47 мкФ (250 В) параллельно кнопке – он сгладит искрение при размыкании. Если кнопка срабатывает слишком чувствительно, установите резистор на 1–2 кОм последовательно с ней. В случае использования светодиодных ламп может потребоваться шунтирующий резистор на 100–200 кОм для устранения мерцания.
Какие инструменты и материалы понадобятся для переделки
Для переделки стандартного выключателя в кнопку потребуется отвёртка с изолированной рукояткой – крестовая или плоская, в зависимости от типа винтов на корпусе. Лучше выбрать инструмент с магнитным наконечником, чтобы избежать потери мелких деталей при разборке. Если винты закисли, пригодится WD-40 или аналогичная смазка для их ослабления.
Мультиметр необходим для проверки цепи перед началом работ. С его помощью определяют наличие напряжения на контактах, чтобы исключить риск поражения током. Выбирайте модель с функцией прозвонки – она упростит поиск обрыва в проводах после модификации.
Вместо штатной клавиши выключателя понадобится кнопка с фиксацией или без, в зависимости от требуемого режима работы. Для временного замыкания (например, дверного звонка) подойдёт кнопка без фиксации, для постоянного включения – с фиксацией. Размер кнопки должен соответствовать посадочному месту в корпусе выключателя, иначе потребуется доработка пластиковой рамки.
Паяльник мощностью 25–40 Вт с тонким жалом пригодится, если нужно перенастроить контактную группу. Например, при замене механизма на кнопочный потребуется припаять провода к новым клеммам. В качестве расходников используйте припой ПОС-61 и канифоль – они обеспечат надёжное соединение без перегрева проводов.
Для изоляции оголённых участков используйте термоусадочные трубки диаметром 2–4 мм или изоленту на основе ПВХ. Термоусадка предпочтительнее: она не разматывается со временем и обеспечивает герметичность. Если трубок нет, подойдёт жидкая изолента – она застывает в течение 10–15 минут, образуя прочное покрытие.
Кусачки и стриппер нужны для подготовки проводов. Кусачки должны быть с острыми режущими кромками, чтобы не деформировать жилы при обрезке. Стриппер позволит снять изоляцию без повреждения медных проводников – выбирайте модель с регулировкой глубины захвата для проводов сечением 0,75–1,5 мм².
Если корпус выключателя не подходит для установки кнопки, потребуется пластиковая или металлическая монтажная коробка подходящего размера. Для крепления кнопки в коробке используйте саморезы 3×15 мм с потайной головкой. В случае работы с металлической коробкой дополнительно понадобятся пластиковые дюбели для фиксации в стене.
Для финальной сборки пригодится силиконовый герметик – он заполнит зазоры между корпусом и стеной, предотвращая попадание пыли и влаги. Выбирайте нейтральный герметик без кислотного отвердителя, чтобы не повредить пластиковые детали. Также подготовьте наждачную бумагу с зернистостью P120 для зачистки заусенцев на металлических контактах.
Как безопасно демонтировать старый выключатель
Перед началом работ отключите электропитание на автоматическом выключателе, отвечающем за цепь освещения. Проверьте отсутствие напряжения индикаторной отвёрткой: прикоснитесь жалом к клеммам выключателя и винтам крепления. Если индикатор не загорается – питание отключено. Для надёжности используйте мультиметр в режиме измерения переменного напряжения (220–250 В): щупы прибора должны показывать 0 В.
Снимите клавишу выключателя, поддев её плоской отвёрткой сбоку. У моделей с подсветкой сначала отсоедините светодиод или неоновую лампу, потянув за провода или отжав фиксаторы. Удерживайте клавишу за края, чтобы не повредить пластиковые защёлки. Если клавиша не поддаётся, проверьте наличие скрытых винтов под декоративной рамкой.
- Для выключателей старого образца (советского типа) открутите винты крепления рамки отвёрткой с изолированной ручкой.
- У современных моделей рамка часто фиксируется на защёлках – отожмите их шлицевой отвёрткой по периметру.
- Если рамка металлическая, убедитесь, что она не касается токоведущих частей.
Ослабьте винты клемм и извлеките провода, запомнив их расположение. Маркируйте провода изолентой или бирками: фаза (обычно коричневый, чёрный или белый провод) идёт на неподвижный контакт, ноль или заземление (синий, жёлто-зелёный) – на подвижный. Если провода припаяны, перекусите их бокорезами, оставив запас 5–7 см для нового подключения.
Открутите винты крепления механизма выключателя к подрозетнику. У старых моделей механизм может быть закреплён распорными лапками – ослабьте винты на них, чтобы освободить корпус. Если подрозетник металлический, проверьте его состояние: при наличии ржавчины или трещин замените на пластиковый (диаметр 68 мм). Извлеките механизм, удерживая его за корпус, а не за провода.
После демонтажа осмотрите подрозетник и провода. Зачистите жилы от изоляции на 8–10 мм, если они оплавились или окислились. При обнаружении повреждений изоляции обмотайте провода изолентой ПВХ или термоусадочной трубкой. Оставьте провода в подрозетнике, зафиксировав их изолентой, чтобы они не провалились в стену. Проверьте глубину подрозетника: для установки кнопки потребуется не менее 45 мм свободного пространства.
Как выбрать подходящую кнопку вместо выключателя
Первым критерием становится тип нагрузки. Для светодиодных ламп или маломощных приборов (до 100 Вт) подойдут кнопки с контактной группой на 3–5 А, например, тактовые микрокнопки типа KW12-3Z или аналоги. Если речь о лампах накаливания, галогенных светильниках или моторах (до 1 кВт), выбирайте кнопки с номиналом 10–16 А – здесь уместны модели вроде ПКн6-10 или импортные серии Omron B3F. Проверьте маркировку на корпусе: она должна соответствовать напряжению сети (220 В для бытовых цепей).
Механизм срабатывания определяет удобство и долговечность. Для частого использования (например, включение света в коридоре) берите кнопки с тактильным откликом и ресурсом не менее 50 000 нажатий – такие как ALPS SKHHLPA или аналогичные мембранные переключатели. В местах с повышенной влажностью (ванная, улица) нужны герметичные модели с IP54 и выше, например, Schneider Electric XB4BW34B5M2. Избегайте кнопок с металлическими контактами в сырых помещениях – они окисляются за 6–12 месяцев.
Габариты и способ монтажа зависят от существующей проводки. Если выключатель установлен в стандартную коробку диаметром 60 мм, ищите кнопки с посадочным размером 19–22 мм (например, V-16-1C25 от APEM). Для скрытого монтажа подойдут модели с креплением на защелках или винтах, а для накладного – кнопки с интегрированным основанием, как у серии EAO 02. Измерьте глубину коробки: кнопки с подсветкой или дополнительными функциями (например, фиксацией) требуют минимум 30 мм свободного пространства.
Функциональные особенности влияют на безопасность. Кнопки без фиксации (импульсные) подходят для управления через реле или контроллер – они размыкают цепь сразу после отпускания. Для прямого включения нагрузки нужны кнопки с фиксацией (например, П2К с положением «вкл/выкл»). Если планируете подключать кнопку к умному дому, выбирайте модели с нормально разомкнутыми контактами и низким сопротивлением (менее 0,1 Ом) – это снизит помехи при работе с модулями типа Sonoff или Shelly.
Материал корпуса и контактов определяет срок службы. Для сухих помещений достаточно пластика (полиамид или поликарбонат), но в условиях перепадов температур (балкон, гараж) лучше металлические кнопки с анодированным алюминиевым корпусом, как у серии RAFI 16-321. Контакты из серебра или золоченого сплава (толщина покрытия от 3 мкм) служат дольше медных, особенно при индуктивных нагрузках. Избегайте кнопок с открытыми контактами – они накапливают пыль, что приводит к искрению и перегреву.
Как правильно подключить провода к новой кнопке
Перед началом работ отключите питание на электрощитке. Проверьте отсутствие напряжения мультиметром или индикаторной отвёрткой на обоих контактах старого выключателя. Запомните или сфотографируйте схему подключения: фазный провод (обычно коричневый, чёрный или красный) идёт к одному контакту, а отходящий к светильнику (чаще белый, синий или жёлто-зелёный) – ко второму. Если провода не промаркированы, используйте изоленту для временной маркировки.
Для кнопки без фиксации (импульсной) потребуется подключение через реле или специальный модуль управления. Стандартная схема выглядит так:
- Фазный провод подключите к клемме «L» или «COM» на кнопке.
- Отходящий провод от кнопки (клемма «NO» – нормально разомкнутая) соедините с управляющим входом реле.
- Выход реле подключите к светильнику.
- Нулевой провод (N) и заземление (если есть) оставьте без изменений, подключив их напрямую к светильнику.
Если кнопка с фиксацией (как у выключателя), подключите фазу к одному контакту, а отходящий провод – ко второму, как в оригинальной схеме.
Используйте клеммники WAGO или винтовые зажимы для надёжного соединения. Скрутки допустимы только временно – их обязательно пропаивайте и изолируйте термоусадочной трубкой. При монтаже в металлической коробке убедитесь, что оголённые участки не касаются стенок. Для кнопок с подсветкой проверьте совместимость с LED-лампами: некоторые модели вызывают мерцание из-за малого тока утечки.
После подключения восстановите питание и протестируйте кнопку. Если светильник не реагирует:
- Проверьте правильность подключения фазы и нуля.
- Убедитесь, что реле (при его наличии) исправно и получает питание.
- Измерьте напряжение на выходе кнопки – должно быть 220 В при нажатии.
- Осмотрите провода на предмет обрыва или плохого контакта в клеммах.
При работе с двухклавишными кнопками каждую секцию подключайте отдельно, соблюдая соответствие проводов группам светильников.
Как закрепить кнопку в монтажной коробке
Перед началом работ отключите питание на электрощитке и убедитесь в отсутствии напряжения с помощью индикаторной отвёртки. Монтажные коробки бывают двух типов: для скрытой и открытой проводки. В первом случае используйте подрозетники диаметром 60–68 мм, во втором – накладные коробки с посадочным местом под кнопку.
Для фиксации кнопки в подрозетнике потребуются:
- Два распорных винта (обычно идут в комплекте с кнопкой)
- Отвёртка с изолированной ручкой (плоская или крестовая, в зависимости от винтов)
- Уровень (если важна точность установки)
- Кусачки или нож для зачистки проводов (при необходимости)
Вставьте кнопку в коробку, предварительно пропустив провода через отверстия в её корпусе. Если кнопка имеет металлический суппорт, закрепите его на подрозетнике с помощью шурупов – они должны входить в пластиковые дюбели, заранее установленные в стене. Для гипсокартона используйте специальные подрозетники с лапками-зажимами.
Распорные винты расположены по бокам кнопки. Вращайте их по часовой стрелке отвёрткой, пока лапки не упрутся в стенки коробки. Не перетягивайте – достаточно лёгкого сопротивления, иначе пластик подрозетника может треснуть. Проверьте фиксацию, слегка покачав кнопку: она не должна двигаться.
Если кнопка крепится на накладную коробку, используйте саморезы длиной 16–20 мм. Просверлите направляющие отверстия в коробке диаметром 2–2,5 мм, чтобы избежать растрескивания пластика. Затягивайте винты равномерно, контролируя параллельность кнопки относительно стены.
Для кнопок с подсветкой или сенсорных моделей важно соблюдать полярность подключения. Маркировка «+» и «–» обычно указана на клеммах или в инструкции. Перепутанные провода могут вывести устройство из строя. После подключения аккуратно уложите провода в коробку, избегая перегибов и натяжения.
В бетонных стенах с глубокими подрозетниками используйте алебастр или гипсовую штукатурку для дополнительной фиксации коробки. Разведите смесь до консистенции густой сметаны, заполните пустоты вокруг подрозетника и выровняйте шпателем. Дайте высохнуть 15–20 минут перед установкой кнопки.
После закрепления проверьте работоспособность кнопки, подав напряжение. Если устройство не реагирует, отключите питание и проверьте соединения: ослабленные клеммы, неправильно зачищенные провода или короткое замыкание. Для кнопок с механическим нажатием убедитесь, что ход штока не блокируется корпусом коробки.
Как проверить работоспособность кнопки после установки
Подключите мультиметр в режиме прозвонки или измерения сопротивления (диапазон 200 Ом) к контактам кнопки. Нажмите на кнопку – при исправной работе прибор покажет 0 Ом (короткое замыкание) или звуковой сигнал. Если сопротивление остаётся бесконечным или скачет, проверьте пайку, механическое крепление контактов или целостность проводов. Для кнопок с фиксацией (например, тактовых) убедитесь, что после отпускания сопротивление возвращается к исходному значению.
Подайте питание на цепь и измерьте напряжение на нагрузке (лампа, реле) вольтметром. При нажатии кнопки напряжение должно появляться или пропадать (в зависимости от схемы). Если нагрузка не реагирует, проверьте полярность подключения, исправность источника питания и отсутствие обрывов в цепи. Для кнопок с подсветкой дополнительно проверьте LED-индикатор – он должен загораться синхронно с нажатием.
Используйте тестовую плату или простую схему с резистором (1 кОм) и светодиодом для визуальной проверки. Подключите кнопку последовательно с резистором и светодиодом к источнику 5–12 В. При каждом нажатии светодиод должен загораться без мерцания или задержек. Если светодиод не горит, замените кнопку или проверьте её контакты на окисление – очистите их спиртом и мелкозернистой наждачной бумагой.
Какие ошибки чаще всего допускают при переделке
Первая и самая распространённая ошибка – игнорирование схемы подключения. Многие пытаются заменить выключатель кнопкой, просто подсоединив провода «как было», не учитывая, что кнопка требует нормально разомкнутого контакта, а не фиксированного положения. В результате устройство либо не работает, либо срабатывает хаотично. Перед началом работ всегда проверяйте тип кнопки (импульсная, с фиксацией, без фиксации) и сверяйтесь с документацией на оборудование.
Неправильный выбор кнопки по току и напряжению приводит к быстрому выходу из строя или даже возгоранию. Например, кнопка на 10 А не подойдёт для управления освещением с нагрузкой 16 А, а низковольтная кнопка (12 В) сгорит при подключении к сети 220 В. Всегда уточняйте параметры нагрузки и выбирайте кнопку с запасом по току минимум 20–30%.
Пренебрежение изоляцией контактов – ещё одна частая ошибка. При переделке часто остаются оголённые провода, которые могут замкнуть или вызвать утечку тока. Особенно опасно это в металлических коробках, где даже небольшой зазор между проводом и корпусом приводит к короткому замыканию. Используйте термоусадочные трубки или изоленту, а после монтажа проверяйте сопротивление изоляции мультиметром.
Монтаж без отключения питания – грубое нарушение техники безопасности. Даже опытные электрики иногда пренебрегают этим правилом, полагаясь на «удачу». В лучшем случае это заканчивается ударом током, в худшем – повреждением проводки или оборудования. Всегда обесточивайте цепь на распределительном щитке и проверяйте отсутствие напряжения индикаторной отвёрткой перед началом работ.
Неправильная фиксация кнопки в подрозетнике приводит к её выпадению или повреждению проводов. Кнопки часто имеют меньшие габариты, чем стандартные выключатели, и требуют дополнительных креплений. Если подрозетник слишком глубокий, используйте монтажные рамки или подкладки из негорючего материала. При установке в гипсокартон обязательно применяйте распорные лапки или специальные зажимы.
Игнорирование полярности при подключении светодиодных или электронных кнопок – ошибка, которая проявляется не сразу. Некоторые кнопки с подсветкой или сенсорные модели требуют правильного подключения фазы и нуля. Если перепутать провода, подсветка может не работать, а кнопка – срабатывать с задержкой или вовсе не реагировать. Всегда сверяйтесь с маркировкой на корпусе или схемой производителя.
Использование некачественных материалов – путь к быстрому износу. Дешёвые кнопки с тонкими контактами или слабой пружиной выходят из строя уже через несколько месяцев. Особенно это критично для кнопок с частым нажатием (например, в подъездах). Выбирайте изделия проверенных брендов (Schneider, Legrand, ABB) и избегайте подделок с заниженной ценой.
Отсутствие тестирования после монтажа – последняя, но не менее опасная ошибка. Многие ограничиваются проверкой работоспособности кнопки без нагрузки, не учитывая, что под реальной нагрузкой могут проявиться скрытые дефекты. После установки подключите полную нагрузку (например, все лампы в люстре) и проверьте работу кнопки в течение 10–15 минут. Если корпус нагревается или слышны посторонние звуки (щелчки, треск), немедленно отключите питание и перепроверьте подключение.

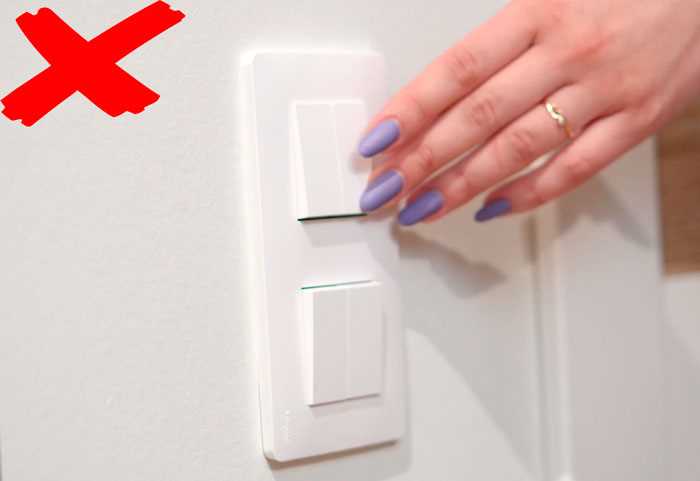

Как адаптировать кнопку для управления освещением
Для адаптации механической кнопки под управление освещением потребуется импульсное реле (например, РИО-1 или аналоги с напряжением 220 В) и блок питания на 12–24 В, если кнопка низковольтная. Подключите кнопку параллельно штатному выключателю: фазный провод от сети подведите к клемме «С» реле, а выход «NO» соедините с нагрузкой (светильником). Кнопка подключается к клеммам «A1» и «A2» реле – при каждом нажатии реле будет переключать состояние освещения. Для стабильной работы используйте кнопку с нормально разомкнутыми контактами (например, ПКН-15 или аналоги), рассчитанную на ток не менее 0,5 А.
Если требуется реализовать управление с нескольких точек, добавьте дополнительные кнопки, подключив их параллельно первой. Для светодиодных светильников с низким пусковым током выберите реле с минимальным током удержания (например, РИО-2 с 5 мА). При монтаже изолируйте все соединения термоусадочной трубкой или изолентой ПВХ, а для защиты от помех установите варистор на 470 В параллельно катушке реле. Проверьте работоспособность схемы мультиметром в режиме прозвонки перед подачей напряжения.
