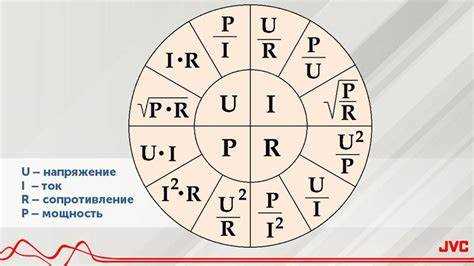

Точный расчет массы провода критичен для проектирования электрических сетей, производства кабельной продукции и оценки материальных затрат. Стандартный подход основан на использовании удельного сопротивления материала и геометрических параметров проводника. Для меди удельное сопротивление составляет 0,0172 Ом·мм²/м, для алюминия – 0,028 Ом·мм²/м. Эти значения позволяют вычислить площадь поперечного сечения провода по известному сопротивлению и длине, а затем определить массу через плотность материала.
Формула для расчета сечения S (мм²) по сопротивлению R (Ом) и длине L (м): S = (ρ × L) / R, где ρ – удельное сопротивление. Масса m (кг) вычисляется как m = S × L × γ, где γ – плотность (для меди 8,96 г/см³, для алюминия 2,7 г/см³). Пример: провод длиной 100 м с сопротивлением 0,5 Ом из меди будет иметь сечение 3,44 мм² и массу 3,08 кг.
Погрешность расчетов зависит от точности исходных данных. Удельное сопротивление может варьироваться на ±2% в зависимости от чистоты металла и температуры. Для алюминиевых проводов учитывайте возможное окисление поверхности, увеличивающее сопротивление на 5–10%. При работе с многожильными проводами корректируйте расчеты на коэффициент заполнения (обычно 0,7–0,9), так как между жилами присутствуют воздушные зазоры.
Для быстрой оценки используйте онлайн-калькуляторы с поддержкой ГОСТ 22483-2012, где приведены стандартные сечения и допустимые отклонения. При проектировании линий электропередач учитывайте температурный коэффициент сопротивления: для меди он составляет 0,0039 К⁻¹, для алюминия – 0,004 К⁻¹. Это критично при расчетах для высоконагруженных цепей, где нагрев провода может достигать 70–90°C.
Какие физические величины нужны для точного расчета массы провода
Для расчета массы провода по его длине и сопротивлению требуются три ключевые физические величины: удельное электрическое сопротивление материала (ρ), плотность материала (γ) и площадь поперечного сечения провода (S). Удельное сопротивление определяет зависимость между сопротивлением и геометрией провода, а плотность связывает объем с массой. Без этих параметров расчет будет приблизительным или невозможным. Например, для меди ρ ≈ 0,0175 Ом·мм²/м, γ ≈ 8960 кг/м³, а для алюминия ρ ≈ 0,028 Ом·мм²/м, γ ≈ 2700 кг/м³.
Дополнительно необходимы:
- Длина провода (L) – измеряется в метрах, напрямую влияет на объем и массу.
- Сопротивление провода (R) – позволяет вычислить площадь сечения по формуле S = (ρ·L)/R.
- Температурный коэффициент сопротивления (α) – если расчет ведется для условий, отличных от 20°C, так как ρ зависит от температуры.
Пример: при R = 0,5 Ом, L = 100 м и ρ = 0,0175 Ом·мм²/м площадь сечения составит 3,5 мм².
Точность расчета зависит от корректности исходных данных. Если провод имеет неоднородное сечение или покрытие (например, омедненный алюминий), потребуется учитывать эффективную плотность и сопротивление композитного материала. В таких случаях используют средневзвешенные значения или проводят экспериментальные измерения. Для промышленных расчетов рекомендуется сверяться с ГОСТ или техническими спецификациями производителя.
Как определить удельное сопротивление материала провода по справочным данным
Удельное сопротивление (ρ) указывается в справочниках для стандартных условий: температура 20°C, чистота материала не ниже 99,9%. Для меди значение составляет 0,01724 Ом·мм²/м, для алюминия – 0,028 Ом·мм²/м, для стали – от 0,1 до 0,2 Ом·мм²/м в зависимости от марки. Если провод из сплава (например, нихром), ищите данные по конкретному составу: для Х20Н80 ρ = 1,1 Ом·мм²/м. Проверяйте единицы измерения – иногда ρ приводится в мкОм·м или Ом·см, что требует пересчета: 1 Ом·мм²/м = 10⁻⁶ Ом·м = 1 мкОм·м.
При отклонении температуры от 20°C используйте поправочный коэффициент α (температурный коэффициент сопротивления). Для меди α = 0,00393 1/°C, для алюминия – 0,00403 1/°C. Формула корректировки: ρt = ρ20 · [1 + α · (t − 20)], где t – фактическая температура в °C. Например, при 50°C удельное сопротивление меди увеличится до 0,0195 Ом·мм²/м. Для точных расчетов сверяйтесь с ГОСТ или техническими условиями на материал – в них могут быть указаны уточненные значения ρ и α для конкретных партий провода.
Формулы для вычисления площади поперечного сечения провода через сопротивление и длину
Если известна масса провода m и его плотность d, площадь сечения можно найти через объем: S = m / (d × L). Плотность меди – 8960 кг/м³, алюминия – 2700 кг/м³. Этот метод удобен, когда масса измерена напрямую, а сопротивление неизвестно. Однако погрешность возникает из-за неравномерности сечения по длине.
Для проводов с некруглым сечением (например, прямоугольных шин) формула корректируется: S = (ρ × L) / (R × k), где k – коэффициент формы, зависящий от соотношения сторон. Для квадратного сечения k ≈ 1,1–1,2, для сильно вытянутых прямоугольников – до 1,5. Точные значения k берутся из справочников или рассчитываются методом конечных элементов.
При работе с многожильными проводами учитывают суммарную площадь всех жил: Sобщ = n × Sжил, где n – количество жил. Сопротивление такого провода выше из-за эффекта близости и поверхностного эффекта, что требует введения поправочного коэффициента 1,02–1,05 в зависимости от частоты тока. На частотах выше 1 кГц расчеты усложняются из-за скин-эффекта.
Практическая рекомендация: при измерении сопротивления R используйте четырехпроводную схему для исключения влияния контактных сопротивлений. Для проводов длиной менее 1 м погрешность формулы возрастает из-за краевых эффектов – в таких случаях применяют эмпирические поправки или калибровку по образцам.
Практический пример расчета массы медного провода с заданным сопротивлением
Допустим, требуется изготовить медный провод длиной 500 метров с сопротивлением не более 0,5 Ом. Для расчета массы используем удельное сопротивление меди при 20°C: 0,0172 Ом·мм²/м. Сначала определим минимальную площадь поперечного сечения провода по формуле:
S = (ρ × L) / R, где
ρ – удельное сопротивление (0,0172 Ом·мм²/м),
L – длина провода (500 м),
R – заданное сопротивление (0,5 Ом).
Подставляем значения: S = (0,0172 × 500) / 0,5 = 17,2 мм². Это минимальная площадь сечения, при которой сопротивление не превысит 0,5 Ом. На практике выбирают ближайший стандартный диаметр. Для меди распространены сечения 16 мм² и 25 мм². Выбираем 25 мм², чтобы обеспечить запас по сопротивлению.
Теперь рассчитаем массу провода. Плотность меди – 8,96 г/см³. Объем провода вычисляется как V = S × L, где S – площадь сечения в см² (25 мм² = 0,25 см²), L – длина в см (500 м = 50 000 см). Получаем: V = 0,25 × 50 000 = 12 500 см³. Масса определяется по формуле m = V × ρ: m = 12 500 × 8,96 = 112 000 г = 112 кг.
Если требуется снизить массу, можно уменьшить сечение до 16 мм². Повторяем расчет: V = 0,16 × 50 000 = 8 000 см³, m = 8 000 × 8,96 = 71,68 кг. Однако сопротивление при этом возрастет: R = (0,0172 × 500) / 16 = 0,5375 Ом, что превышает заданный предел. Для точного соблюдения требований потребуется корректировка длины или использование сплавов с меньшим удельным сопротивлением.
В таблице ниже приведены ключевые параметры для трех вариантов сечения провода при фиксированной длине 500 м:
| Сечение, мм² | Сопротивление, Ом | Масса, кг |
|---|---|---|
| 16 | 0,5375 | 71,68 |
| 25 | 0,344 | 112 |
| 35 | 0,2457 | 156,8 |
При выборе сечения учитывайте не только электрические параметры, но и механическую прочность. Провод с сечением 16 мм² выдерживает ток до 90 А, 25 мм² – до 120 А. Превышение этих значений приведет к нагреву и деформации. Для высокоточных расчетов используйте коэффициенты температурного изменения сопротивления: для меди он составляет 0,00393 1/°C.
Если провод эксплуатируется при температуре выше 20°C, скорректируйте сопротивление по формуле: Rt = R20 × [1 + α × (t − 20)], где α – температурный коэффициент, t – рабочая температура. Например, при 60°C сопротивление провода с сечением 25 мм² увеличится до 0,344 × [1 + 0,00393 × 40] ≈ 0,402 Ом.
Для автоматизации расчетов используйте специализированные калькуляторы или формулы в Excel. Пример формулы для массы: =ДЛИНА_В_СМ * (СЕЧЕНИЕ_В_ММ² / 100) * 8,96. Это сократит время на проектирование и снизит вероятность ошибок.
Как учесть температурные поправки при расчете сопротивления провода
Сопротивление металлических проводников увеличивается с ростом температуры из-за усиления тепловых колебаний кристаллической решетки, что затрудняет движение электронов. Для меди и алюминия температурный коэффициент сопротивления (α) составляет примерно 0,0039 и 0,0040 °C⁻¹ соответственно. Формула корректировки сопротивления: Rₜ = R₂₀ × [1 + α × (T – 20)], где Rₜ – сопротивление при температуре T, R₂₀ – сопротивление при 20°C. Например, медный провод с R₂₀ = 0,5 Ом/км при 80°C будет иметь R₈₀ = 0,5 × [1 + 0,0039 × (80 – 20)] ≈ 0,654 Ом/км.
Для точных расчетов учитывайте нелинейность зависимости сопротивления от температуры у некоторых материалов. Например, у вольфрама α меняется от 0,0045 °C⁻¹ при 20°C до 0,0055 °C⁻¹ при 1000°C. В таких случаях используйте полиномиальные аппроксимации или данные из справочников, например, для нихрома: Rₜ = R₂₀ × [1 + 0,00015 × (T – 20) + 0,0000001 × (T – 20)²]. Погрешность без учета нелинейности может достигать 5–10% при высоких температурах.
При работе с проводами в условиях переменных температур (например, нагревательные элементы) применяйте средневзвешенное значение температуры. Если провод эксплуатируется при 20°C 30% времени и при 120°C 70% времени, расчетное сопротивление определяется как R = 0,3 × R₂₀ + 0,7 × R₁₂₀. Для динамических режимов используйте интегральные методы или моделирование в специализированных программах (ANSYS, COMSOL), где учитываются теплоемкость и теплопроводность материала.
Типичные ошибки при измерении длины и сопротивления провода и их устранение
Одна из частых ошибок – пренебрежение температурными условиями при измерении сопротивления. Удельное сопротивление меди, например, увеличивается на 0,39% на каждый градус Цельсия выше 20°C. Если провод нагрет до 50°C, погрешность составит около 12%. Для точных расчетов используйте формулу коррекции: R₂₀ = Rₜ / (1 + α(T – 20)), где α – температурный коэффициент (для меди 0,0039 °C⁻¹). Измеряйте температуру провода бесконтактным термометром или термопарой.
Неправильный выбор метода измерения длины приводит к систематическим ошибкам. Рулетка дает погрешность до ±5 мм на метр из-за провисания или растяжения ленты. Лазерные дальномеры точнее (±1,5 мм на 10 м), но требуют прямой видимости и отражающей поверхности. Для проводов в бухтах используйте счетчик длины с мерным роликом – погрешность не превышает 0,1%. При работе с тонкими проводами (диаметр < 0,5 мм) применяйте метод намотки на катушку с фиксированным шагом.
Ошибки при учете скрутки провода занижают расчетную массу. Коэффициент укрутки для многопроволочных жил составляет 1,02–1,05 в зависимости от шага скрутки. Например, провод сечением 2,5 мм² с фактической длиной 100 м при коэффициенте 1,03 имеет развернутую длину 103 м. Неучтенная скрутка приводит к недосчету массы на 3%. Данные о коэффициентах содержатся в ГОСТ 22483-2012 или технических условиях на конкретный провод.
Некалиброванные приборы – источник погрешностей до 10%. Мультиметры требуют поверки каждые 12 месяцев, микроомметры – каждые 6. Перед измерениями проверяйте прибор на эталонном резисторе: для диапазона 0,1–10 Ом допустимое отклонение ±0,5%. Если поверка невозможна, используйте метод сравнения: измерьте сопротивление провода известной длины и сечения, затем скорректируйте показания. Храните приборы при температуре 15–25°C и влажности <60%.
Неправильное подключение при измерении сопротивления длинных проводов приводит к завышенным значениям. При длине >100 м индуктивность провода начинает влиять на результат. Для переменного тока используйте измерители с частотой 100–1000 Гц, чтобы минимизировать скин-эффект. При постоянном токе применяйте метод разрядки конденсатора через провод: зарядите конденсатор известной емкости, разрядите через провод и измерьте время спада напряжения. Формула: R = t / (C * ln(U₀/U₁)), где t – время, C – емкость, U₀ и U₁ – начальное и конечное напряжение.
Ошибки при определении сечения провода искажают расчет массы. Штангенциркуль дает погрешность ±0,05 мм, что для провода диаметром 1 мм приводит к ошибке в сечении до 10%. Для точных измерений используйте микрометр с ценой деления 0,01 мм или метод взвешивания: отрежьте образец длиной 1 м, взвесьте с точностью до 0,01 г и рассчитайте сечение по формуле S = m / (ρ * L), где ρ – плотность материала (для меди 8,96 г/см³). Для многопроволочных жил измеряйте диаметр отдельных проволок и суммируйте площади.
Онлайн-калькуляторы и таблицы для быстрого расчета массы провода
Для расчета массы провода по длине и сопротивлению используйте специализированные онлайн-инструменты, такие как Калькулятор массы провода от ГОСТ 22483 или Wire Weight Calculator от производителей кабельной продукции. Эти сервисы учитывают удельное сопротивление материалов (например, 0,0172 Ом·мм²/м для меди и 0,028 Ом·мм²/м для алюминия), диаметр провода и плотность (8,96 г/см³ для меди, 2,7 г/см³ для алюминия). Введите параметры: длину в метрах, сопротивление в омах и материал – результат будет выдан в граммах или килограммах с точностью до 0,1%.
Таблицы удельных масс проводов по ГОСТ 22483-2012 позволяют определить массу без расчетов. Например, медный провод сечением 1,5 мм² весит 13,3 кг/км, алюминиевый – 4,05 кг/км. Для быстрого поиска используйте онлайн-справочники с фильтрами по материалу, сечению и классу гибкости. Некоторые ресурсы, как Electrical4U, предоставляют интерактивные таблицы с возможностью сортировки и экспорта данных в Excel.
При выборе калькулятора проверяйте актуальность формул: некоторые устаревшие инструменты не учитывают температурные коэффициенты сопротивления (0,00393 для меди, 0,00403 для алюминия). Современные решения, например Omni Calculator, автоматически корректируют расчеты при изменении температуры. Для инженерных задач рекомендуется использовать ПО с поддержкой ГОСТ и IEC, например ETAP или AutoCAD Electrical, где масса провода интегрирована в общий расчет электрических цепей.
Для оперативных расчетов на производстве подойдут мобильные приложения: Wire Weight (Android) или Cable Calculator (iOS). Они работают офлайн, сохраняют историю расчетов и поддерживают импорт данных из CAD-систем. При работе с нестандартными сплавами (например, бронза с удельным сопротивлением 0,05 Ом·мм²/м) используйте калькуляторы с возможностью ручного ввода параметров материала.
