Как подключить трансформатор осо 0 25 85

Трансформатор ОСО-0,25-85 – однофазный сухой аппарат с номинальной мощностью 0,25 кВА и рабочей частотой 50 Гц, предназначенный для понижения напряжения в цепях освещения, сигнализации или питания маломощных устройств. Его первичная обмотка рассчитана на 220 В, вторичная – на 85 В (или другие значения в зависимости от модификации). Перед подключением проверьте маркировку на корпусе: допустимое отклонение напряжения на входе – ±5%, а превышение тока нагрузки свыше 2,94 А (для 85 В) приведет к перегреву.

Для безопасного монтажа используйте кабель сечением не менее 1,5 мм² для первичной цепи и 2,5 мм² – для вторичной. Подключение выполняйте только при отключенном питании: проверьте отсутствие напряжения индикатором или мультиметром. Корпус трансформатора должен быть заземлен через клемму PE (если предусмотрена) или отдельным проводником сечением 4 мм². Избегайте установки вблизи источников тепла или влаги – допустимая температура окружающей среды от -40°C до +40°C, влажность – до 80%.

Схема подключения зависит от задачи. Для понижения напряжения с 220 В до 85 В подсоедините фазу и ноль к клеммам первичной обмотки (L и N), а нагрузку – к вторичной (U1 и U2). Если требуется гальваническая развязка, убедитесь, что вторичная цепь не имеет прямого контакта с первичной. После монтажа измерьте выходное напряжение под нагрузкой: допустимое отклонение – ±5%. При несоответствии проверьте полярность подключения и целостность обмоток.

Типовые ошибки: перепутывание входных и выходных клемм, отсутствие заземления, использование проводов недостаточного сечения. При коротком замыкании во вторичной цепи трансформатор выдерживает ток до 10-кратного номинального в течение 0,5 с – превышение этого времени приведет к повреждению изоляции. Для защиты установите автоматический выключатель на 1,6 А в первичной цепи и предохранитель на 3 А – во вторичной.

Подключение трансформатора ОСО 0,25 85: пошаговая инструкция

Трансформатор ОСО 0,25 85 – однофазный сухой аппарат с номинальной мощностью 250 ВА и классом напряжения 85 В (вторичное напряжение). Используется для питания цепей управления, освещения и маломощных устройств в промышленных и бытовых сетях. Перед началом работ убедитесь, что первичное напряжение сети соответствует указанному на шильдике (обычно 220 В или 380 В). Проверьте целостность обмоток мультиметром: сопротивление первичной обмотки должно составлять 10–50 Ом, вторичной – 0,5–5 Ом.

Для подключения потребуются инструменты: отвертка с изолированной рукояткой, кусачки, стриппер, мультиметр, наконечники НШВИ (при сечении провода более 2,5 мм²). Работайте только при отключенном питании. Используйте провода сечением не менее 1,5 мм² для первичной цепи и 2,5 мм² – для вторичной. Изоляция проводов должна быть рассчитана на напряжение не ниже 660 В.

1. Определите схему подключения. Для сети 220 В используйте клеммы «А» и «Х» на первичной обмотке. При 380 В подключите фазу к «А», а нулевой провод – к «Х». Вторичная обмотка маркируется «а» и «х».
2. Зачистите концы проводов на 8–10 мм. При необходимости обожмите наконечниками НШВИ для надежного контакта. Избегайте скруток – используйте винтовые зажимы трансформатора.
3. Подключите первичную обмотку к сети, соблюдая полярность. Затяните винты с усилием 1,5–2 Н·м. Проверьте отсутствие замыкания между фазой и корпусом.
4. Подсоедините нагрузку ко вторичной обмотке. Максимальный ток нагрузки не должен превышать 2,94 А (250 ВА / 85 В). При превышении возможен перегрев и выход трансформатора из строя.
5. Установите трансформатор на негорючее основание. Обеспечьте зазор не менее 50 мм от стен и других устройств для естественной вентиляции. Закройте клеммную коробку крышкой.

После подключения проведите испытания. Включите питание и измерьте вторичное напряжение без нагрузки – оно должно быть в пределах 85±5 В. Подключите номинальную нагрузку и проверьте напряжение повторно: допустимое падение – не более 5%. При отклонениях более 10% отключите трансформатор и проверьте правильность подключения.

Особое внимание уделите заземлению. Корпус трансформатора должен быть подключен к контуру заземления медным проводом сечением не менее 4 мм². Сопротивление заземления не должно превышать 4 Ом. При отсутствии заземления эксплуатация запрещена – это нарушает требования ПУЭ и создает риск поражения током.

• Не допускайте работы трансформатора без нагрузки более 1 часа – это приводит к перегреву магнитопровода.
• Регулярно проверяйте затяжку клеммных соединений (раз в 6 месяцев). Ослабление контактов вызывает искрение и нагрев.
• При появлении запаха гари или нехарактерного гула немедленно отключите питание и проведите диагностику.
• Используйте автоматический выключатель на первичной стороне с номиналом 1,5–2 А для защиты от перегрузок.

В случае замены трансформатора на аналогичный проверьте соответствие технических характеристик: мощность, напряжение, класс изоляции. Модели с другими параметрами (например, ОСО 0,25 12) не взаимозаменяемы без перерасчета нагрузки. Храните документацию на оборудование – это упростит обслуживание и ремонт.

Необходимые инструменты и материалы для монтажа

Из расходных материалов критически важны медные провода с термостойкой изоляцией (например, ПВ-1 или ПВ-3) сечением не менее 2,5 мм² для первичной обмотки и 4 мм² для вторичной, если ток нагрузки превышает 10 А. Для изоляции соединений используйте термоусадочные трубки диаметром 6–12 мм с коэффициентом усадки 2:1 или изоленту ПВХ марки ЛЭТСАР-КФ (класс стойкости не ниже «В»). Заземляющий проводник должен быть жёлто-зелёного цвета, сечением не менее 4 мм², с наконечниками под болт М6 для надёжного контакта с шиной заземления.

Дополнительно понадобятся крепёжные элементы: болты М6 с гроверными шайбами и гайками для монтажа трансформатора на DIN-рейку или металлическую панель, а также кабельные наконечники типа НШВИ или НКИ под сечение используемых проводов. Для защиты цепей рекомендуется установить автоматический выключатель на 6–10 А (характеристика «C») в первичной цепи и предохранитель на 16–25 А во вторичной, если нагрузка не превышает номинальные параметры трансформатора.

Перед началом работ убедитесь в наличии схемы подключения, предоставленной производителем (обычно прилагается к паспорту ОСО-0,25-85), и проверьте соответствие напряжения сети (220 В или 380 В) указанному на шильдике трансформатора. Для временной фиксации проводов при монтаже используйте пластиковые стяжки или монтажные клипсы, а для маркировки цепей – самоклеящиеся бирки с термостойким покрытием.

Проверка состояния трансформатора перед подключением

Перед подключением трансформатора ОСО-0,25-85 осмотрите корпус на отсутствие трещин, сколов и следов перегрева. Особое внимание уделите изоляторам – они должны быть чистыми, без сколов и загрязнений. Проверьте затяжку болтовых соединений на клеммах: момент затяжки для М6 – 8–10 Н·м, для М8 – 15–18 Н·м. Ослабленные контакты приводят к локальному нагреву и снижению КПД.

Измерьте сопротивление изоляции обмоток мегаомметром на 1000 В. Минимально допустимое значение для первичной обмотки – 10 МОм, для вторичной – 5 МОм при температуре 20°C. Если показания ниже, просушите трансформатор при 100–120°C в течение 4–6 часов. Не используйте трансформатор с сопротивлением изоляции менее 1 МОм – это указывает на пробой или увлажнение.

Проверьте коэффициент трансформации с помощью вольтметров на первичной и вторичной обмотках. Для ОСО-0,25-85 при подаче 220 В на первичную обмотку напряжение на вторичной должно составлять 85 В ±2%. Отклонение более 3% свидетельствует о межвитковом замыкании или повреждении магнитопровода. В этом случае трансформатор подлежит ремонту или замене.

Убедитесь в отсутствии посторонних шумов и вибраций при подаче напряжения холостого хода. Допустимый уровень шума – не более 45 дБ на расстоянии 1 м. Повышенный гул или дребезжание указывают на ослабление крепления магнитопровода или неравномерность зазора. Перед повторной проверкой подтяните стяжные шпильки с усилием 20–25 Н·м.

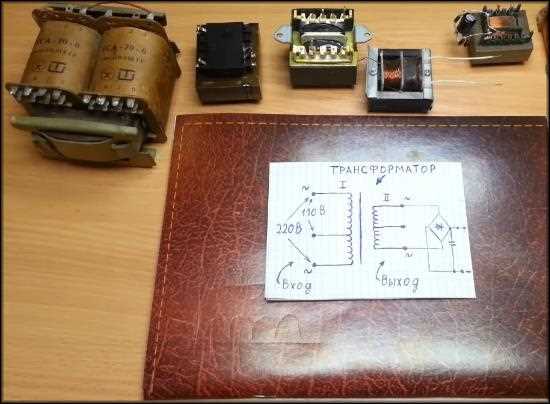

Схема подключения обмоток ОСО 0,25 85 к сети

Трансформатор ОСО 0,25 85 имеет две обмотки: первичную (высоковольтную) на 220 В и вторичную (низковольтную) на 85 В. Перед подключением проверьте целостность изоляции обмоток мегаомметром (сопротивление не менее 1 МОм). Подключение выполняйте при отключенном питании, используя провода сечением не менее 1,5 мм² для первичной цепи и 2,5 мм² для вторичной.

Последовательность действий:

1. Подсоедините фазный (L) и нулевой (N) провода сети 220 В к клеммам первичной обмотки, обозначенным «220 В» или «А-Х». Соблюдайте полярность: фаза – на клемму «А», ноль – на «Х».
2. Установите защитный автомат на 2 А в цепь первичной обмотки и предохранитель на 3 А во вторичную цепь. Проверьте отсутствие короткого замыкания мультиметром в режиме прозвонки.

Особенности монтажа: при подключении к трехфазной сети 380 В первичную обмотку соедините в звезду (Y), объединив концы «Х» всех трех трансформаторов. Вторичные обмотки подключайте параллельно для увеличения тока или последовательно для повышения напряжения (до 170 В). Заземлите корпус трансформатора через болт заземления.

Типовые ошибки: перепутывание фазы и нуля на первичной обмотке приводит к некорректной работе нагрузки. Превышение тока вторичной цепи свыше 2,94 А (0,25 кВА / 85 В) вызывает перегрев. При появлении гудения или запаха гари немедленно отключите питание и проверьте нагрузку на соответствие мощности трансформатора.

Заземление трансформатора: требования и порядок выполнения

Для трансформатора ОСО-0,25-85 заземление выполняется через болт M10 на корпусе, обозначенный символом «⏚». Сопротивление заземляющего устройства не должно превышать 4 Ом при удельном сопротивлении грунта до 100 Ом·м. В грунтах с сопротивлением выше 100 Ом·м допускается увеличение норматива до 10 Ом, но не более. Заземлитель выполняется из стальной полосы 40×4 мм или круглой стали диаметром 16 мм, заглубленной на 0,5–0,7 м. Длина горизонтального заземлителя – не менее 5 м, вертикальные электроды (при необходимости) – 2,5 м.

Перед монтажом проверьте целостность заземляющего болта и отсутствие коррозии на контактных поверхностях. Соединение заземляющего проводника с корпусом трансформатора выполняется сваркой или болтовым зажимом с применением тарельчатых шайб и контргайки. Сечение медного заземляющего проводника – не менее 16 мм², алюминиевого – 25 мм². При прокладке в земле используйте только неизолированные проводники или кабели с защитной оболочкой, стойкой к коррозии.

После монтажа измерьте сопротивление заземления мегомметром или специальным прибором (например, ИС-10). Показания фиксируются в протоколе испытаний. При несоответствии нормам добавьте вертикальные электроды или увеличьте длину горизонтального заземлителя. Повторные измерения проводятся после дождя или искусственного увлажнения грунта, если первичные результаты были завышены из-за сухости почвы.

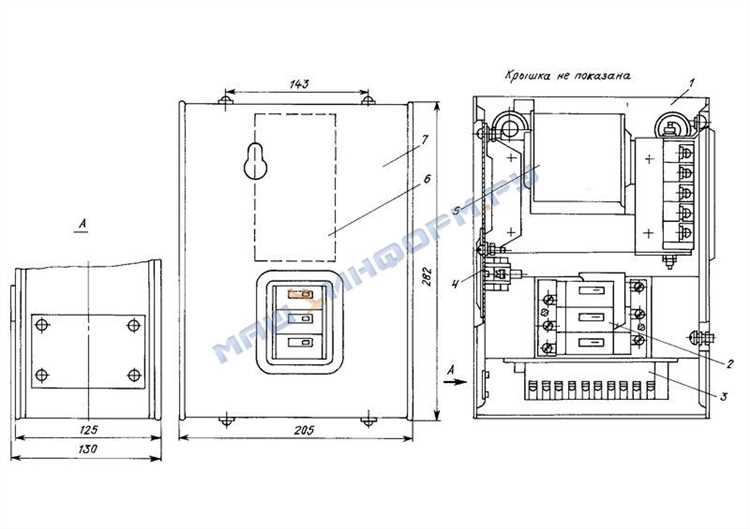

Подбор и установка защитных автоматов и предохранителей

Установка защитных устройств требует соблюдения последовательности:

1. Отключите питание на вводном щитке, проверьте отсутствие напряжения индикатором.
2. Подключите автомат на первичной стороне: фазный провод (L) – к верхнему зажиму, отходящий – к нижнему; нейтраль (N) пропустите напрямую или через клеммник.
3. На вторичной обмотке подсоедините автомат или держатель предохранителя последовательно с нагрузкой, соблюдая полярность (если трансформатор используется в цепях постоянного тока).
4. Затяните винтовые зажимы с усилием 2,5 Н·м для автоматов до 16 А, используйте наконечники НШВИ для многожильных проводов сечением 1,5–2,5 мм².

Для защиты от коротких замыканий на вторичной стороне рекомендуется использовать быстродействующие предохранители типа ПН-2 с временем срабатывания не более 0,01 с при токе 10·Iном. Автоматы с характеристикой B на первичной стороне применять нецелесообразно – они могут ложно срабатывать при пусковых токах трансформатора (до 8·Iном в течение 0,1 с). После монтажа проверьте работоспособность защиты, имитируя перегрузку: подайте ток 1,5·Iном на 1 минуту – автомат должен отключиться.

Подключение нагрузки к вторичной обмотке трансформатора

Перед подключением нагрузки к вторичной обмотке трансформатора ОСО-0,25-85 убедитесь, что её мощность не превышает 250 ВА. Превышение этого значения приведёт к перегреву обмоток и выходу трансформатора из строя. Для проверки используйте формулу: I_{нагрузки} = P_{нагрузки} / U_{выходное}, где U_{выходное} – напряжение вторичной обмотки (обычно 85 В для данной модели). Например, при нагрузке 200 Вт ток составит 2,35 А, что допустимо.

Подключайте нагрузку только после полной остановки трансформатора и снятия напряжения с первичной обмотки. Используйте провода сечением не менее 1,5 мм² для токов до 10 А – это минимизирует потери и нагрев. Для подключения применяйте клеммные колодки или наконечники типа НШВИ, избегая скруток. При монтаже в условиях повышенной влажности или вибрации дополнительно зафиксируйте соединения термоусадочной трубкой или изолентой марки ПВХ.

Для индуктивных нагрузок (двигатели, дроссели) учитывайте пусковые токи, которые могут в 5–7 раз превышать номинальные. В таких случаях используйте защитные устройства: автоматические выключатели с характеристикой C или D (например, ВА47-29 на 6 А) либо тепловые реле. Пример: для двигателя мощностью 150 Вт с пусковым током 5 А установите автомат на 4 А с отключающей способностью не менее 6 кА.

Проверка изоляции и сопротивления обмоток перед подачей напряжения

Перед первым включением трансформатора ОСО 0,25 85 измерьте сопротивление изоляции обмоток мегаомметром на 1000 В. Нормативное значение для первичной обмотки (220 В) – не менее 10 МОм, для вторичной (85 В) – не менее 5 МОм. При показаниях ниже указанных трансформатор подлежит сушке в термокамере при температуре 100–120 °C в течение 6–8 часов. Измерения проводите между обмотками и корпусом, а также между первичной и вторичной обмотками.

Для проверки сопротивления обмоток постоянному току используйте омметр с точностью не хуже 0,5%. Номинальные значения: первичная обмотка – 12–15 Ом, вторичная – 0,5–0,7 Ом. Отклонение более ±5% свидетельствует о возможном межвитковом замыкании или обрыве. При обнаружении неисправности разберите трансформатор и визуально осмотрите обмотки на предмет повреждений изоляции, следов перегрева или механических дефектов.

При работе с мегаомметром соблюдайте меры безопасности: отключите трансформатор от сети, разрядите обмотки после измерений, используйте диэлектрические перчатки. Если сопротивление изоляции восстановилось после сушки, но не достигает нормы, замените трансформатор – дальнейшая эксплуатация опасна. Не пытайтесь восстанавливать изоляцию лаками или компаундами без специализированного оборудования.

После успешной проверки подайте напряжение на первичную обмотку ступенчато: сначала 50% номинального (110 В), затем 75% (165 В) и только потом 220 В. На каждом этапе контролируйте ток холостого хода – он не должен превышать 0,1 А. При появлении гула, дыма или резкого запаха немедленно отключите питание и повторите диагностику.
