Запись данных на жесткий диск (HDD) – это не просто передача информации, а сложный физический процесс, зависящий от магнитных свойств материалов, точности механики и алгоритмов контроллера. В основе лежит принцип перпендикулярной магнитной записи (PMR), где биты кодируются как намагниченные области на поверхности пластин, покрытых ферромагнитным слоем толщиной 10–20 нм. Головка записи, перемещаясь над вращающейся пластиной со скоростью 5400–7200 об/мин (для потребительских моделей), генерирует магнитное поле, изменяя ориентацию доменов. Точность позиционирования головки критична: допустимое отклонение не превышает 5 нм, что сравнимо с размером нескольких атомов.
Контроллер диска преобразует логические данные в физические сигналы с помощью кодирования RLL (Run-Length Limited), минимизирующего ошибки при записи. Например, стандарт RLL (1,7) гарантирует, что между двумя единицами всегда будет не менее одного и не более семи нулей, снижая риск интерференции магнитных полей. Для повышения плотности записи производители используют технологию SMR (Shingled Magnetic Recording), где дорожки частично перекрываются, увеличивая емкость на 10–25%, но замедляя произвольную запись. В корпоративных системах применяют HAMR (Heat-Assisted Magnetic Recording), где лазер нагревает участок пластины до 400°C, временно снижая коэрцитивную силу материала и позволяя записывать данные на более плотные носители.
Производительность записи зависит от кеша диска и алгоритмов буферизации. Современные HDD оснащены DRAM-кешем объемом 64–256 МБ, который временно хранит данные перед физической записью. Для оптимизации скорости контроллер использует NCQ (Native Command Queuing), переупорядочивая запросы для минимизации перемещений головки. При записи больших файлов рекомендуется использовать последовательный доступ, избегая фрагментации: разброс данных по пластине увеличивает время поиска на 20–50%. В RAID-массивах уровень RAID 10 обеспечивает лучшую скорость записи за счет зеркалирования и чередования, но требует вдвое больше дискового пространства.
Надежность записи определяется корректирующими кодами (ECC) и механизмами обнаружения ошибок. Контроллер HDD использует коды Рида-Соломона для восстановления поврежденных секторов, исправляя до 100 битовых ошибок на 512-байтовый блок. При обнаружении нестабильного сектора диск автоматически переназначает его на резервную область, что может снизить производительность на 5–15% при интенсивной нагрузке. Для критически важных данных рекомендуется регулярно проверять SMART-параметры, особенно Reallocated Sectors Count и Current Pending Sector Count, чтобы предотвратить потерю информации до физического отказа диска.
Как данные записываются на жесткий диск: процесс
Запись данных на жесткий диск начинается с преобразования информации в двоичный код. Операционная система передает данные контроллеру диска через интерфейс SATA, SAS или NVMe. Контроллер разбивает поток на блоки фиксированного размера – обычно 512 байт или 4 КБ в современных накопителях. Каждый блок снабжается метаданными: адресом LBA (Logical Block Addressing), контрольной суммой для проверки целостности и временными метками.
После подготовки блоков контроллер отправляет команду на позиционирование головки чтения-записи. В HDD это механический процесс: шпиндель вращает пластины со скоростью 5400–7200 об/мин (или 10 000–15 000 для серверных моделей), а актуатор перемещает головку с точностью до нанометров. Время поиска (seek time) составляет 3–15 мс в зависимости от модели. SSD обходятся без механики: контроллер напрямую адресует ячейки флеш-памяти через шину NAND, что сокращает задержку до 0,1 мс.
На физическом уровне запись в HDD происходит за счет изменения магнитного состояния доменов на поверхности пластин. Головка генерирует магнитное поле, переориентируя домены в состояние 0 или 1. Для повышения плотности записи используются технологии перпендикулярной магнитной записи (PMR) или черепичной записи (SMR), где дорожки частично перекрываются. В SSD данные записываются в ячейки флеш-памяти путем захвата электронов в плавающем затворе транзистора. SLC (1 бит на ячейку), MLC (2 бита), TLC (3 бита) и QLC (4 бита) отличаются скоростью и ресурсом перезаписи: SLC выдерживает до 100 000 циклов, QLC – всего 1000.
Контроллер диска управляет очередностью операций с помощью алгоритмов планирования. В HDD применяется NCQ (Native Command Queuing), оптимизирующий порядок выполнения запросов для минимизации перемещений головки. SSD используют алгоритмы выравнивания износа (wear leveling), распределяющие записи по ячейкам равномерно, чтобы продлить срок службы накопителя. Для защиты от сбоев контроллер резервирует часть памяти под резервные блоки (spare area) – до 7% от общего объема в корпоративных моделях.
После записи данных контроллер выполняет верификацию. В HDD головка считывает только что записанный блок и сравнивает его с исходными данными. В SSD контроллер проверяет целостность через ECC (Error-Correcting Code), исправляя до 100 битовых ошибок на 1 КБ данных. Если ошибок слишком много, блок помечается как неисправный и заменяется резервным. В корпоративных накопителях применяется технология RAID для дублирования данных на уровне контроллера.
Кэширование ускоряет запись за счет временного хранения данных в быстрой памяти. В HDD используется DRAM-кэш объемом 64–256 МБ, в SSD – SLC-кэш (часть ячеек работает в режиме SLC для повышения скорости). При заполнении кэша скорость записи падает до уровня основной памяти. Для предотвращения потери данных при отключении питания накопители оснащаются суперконденсаторами, обеспечивающими запись содержимого кэша на диск в течение 10–30 секунд.
Оптимизация записи зависит от файловой системы. NTFS и ext4 используют журналирование для восстановления структуры данных после сбоев, но это увеличивает количество операций записи. Для SSD рекомендуется отключать дефрагментацию и использовать файловые системы с поддержкой TRIM (например, NTFS или F2FS), которая сообщает контроллеру о неиспользуемых блоках, позволяя их заранее очистить. В Linux команда fstrim -v / запускает TRIM вручную, в Windows она выполняется автоматически по расписанию.
Какие физические компоненты жесткого диска участвуют в записи
Запись данных на жесткий диск (HDD) – многоступенчатый процесс, в котором задействованы строго определенные компоненты. Каждый из них выполняет узкую функцию, обеспечивая точность позиционирования, преобразование сигналов и долговременное хранение информации. Без слаженной работы этих элементов запись была бы невозможна или крайне ненадежна.
Основные компоненты, участвующие в записи:
- Пластины (диски) – алюминиевые или стеклянные подложки с ферромагнитным покрытием толщиной 10–20 нм. Покрытие состоит из сплава кобальта, платины и хрома (CoPtCr), наносимого методом магнетронного распыления. Толщина слоя напрямую влияет на плотность записи: современные HDD достигают 1 Тбит/дюйм² при толщине покрытия менее 15 нм.
- Головки записи/чтения – миниатюрные электромагниты на керамической подложке, расположенные на концах шпиндельных рычагов. Головка записи генерирует магнитное поле силой 10–15 мТл, перемагничивая домены на пластине. Для чтения используется эффект гигантского магнетосопротивления (GMR) или туннельного магнетосопротивления (TMR), позволяющий детектировать изменения магнитного поля на уровне 1–5 мкВ.
Шпиндельный двигатель вращает пластины с постоянной скоростью: 5400, 7200 или 10 000 об/мин в потребительских моделях, до 15 000 об/мин в серверных. Стабильность оборотов критична – отклонение даже на 0,1% приводит к ошибкам позиционирования головок. Двигатель использует жидкостные подшипники для снижения вибрации и шума, что увеличивает срок службы до 100 000 часов наработки на отказ.
Актуатор (привод головок) – это шаговый или звуковой катушечный двигатель (VCM), перемещающий рычаги с головками по радиусу пластин. Точность позиционирования достигает 5 нм благодаря обратной связи от сервозаписей, нанесенных на пластины в заводских условиях. VCM потребляет до 2 Вт мощности и обеспечивает время доступа к данным в пределах 5–10 мс.
Контроллер жесткого диска – микросхема на плате управления, координирующая работу всех компонентов. В современных HDD используются контроллеры с тактовой частотой 200–400 МГц и встроенной кэш-памятью объемом 64–256 МБ. Контроллер выполняет коррекцию ошибок (ECC) с использованием кодов Рида-Соломона, исправляя до 100 битовых ошибок на 1 КБ данных. Также он управляет термокалибровкой, компенсируя тепловое расширение пластин.
Предусилитель/усилитель сигнала – микросхема, расположенная на рычаге актуатора в непосредственной близости от головок. Его задача – усиливать слабые сигналы чтения (единицы микровольт) до уровня, пригодного для обработки контроллером (сотни милливольт). Предусилитель работает на частотах до 2 ГГц и потребляет менее 0,5 Вт, что критично для снижения тепловыделения в гермозоне.
Гермозона – герметичный корпус, защищающий пластины и головки от пыли и влаги. Внутри поддерживается давление на 10–20% ниже атмосферного для снижения сопротивления воздуха при вращении пластин. Фильтр рециркуляции улавливает частицы размером более 0,3 мкм, предотвращая повреждение головок. В серверных дисках используются гелиевые заполнения, снижающие турбулентность и энергопотребление на 20–30%.
Интерфейсный разъем (SATA, SAS или NVMe) – физический канал передачи данных между контроллером диска и материнской платой. Пропускная способность SATA III достигает 6 Гбит/с, SAS-3 – 12 Гбит/с, а NVMe через PCIe 4.0 – до 64 Гбит/с. Однако реальная скорость записи ограничена механическими компонентами: средняя скорость последовательной записи для HDD составляет 100–200 МБ/с, а случайный доступ – 0,1–0,5 МБ/с из-за задержек позиционирования головок.
Как контроллер диска преобразует данные в электрические сигналы
Контроллер жесткого диска (HDD) или твердотельного накопителя (SSD) выполняет преобразование цифровых данных в аналоговые электрические сигналы через многоступенчатый процесс, начинающийся с обработки двоичного кода. На входе контроллер получает поток данных в виде последовательности нулей и единиц, которые разбиваются на блоки фиксированного размера – обычно 512 байт или 4 КБ для современных накопителей. Каждый блок проходит через модуль кодирования, где применяются алгоритмы типа RLL (Run-Length Limited) или более современные схемы, такие как LDPC (Low-Density Parity-Check), снижающие вероятность ошибок при записи. Например, RLL(1,7) ограничивает минимальное и максимальное количество последовательных нулей, упрощая последующую модуляцию сигнала.
Следующий этап – модуляция, где закодированные данные преобразуются в форму, пригодную для передачи на магнитные пластины (HDD) или флеш-ячейки (SSD). В HDD используется метод частотной модуляции (FM) или более эффективный MFM (Modified Frequency Modulation), где каждый бит представляется изменением магнитного поля. Для SSD контроллер генерирует импульсы напряжения, соответствующие логическим уровням: например, +3,3 В для «1» и 0 В для «0». При этом учитываются физические ограничения носителя – в HDD важна плотность записи (до 1 Тбит/дюйм² в современных моделях), а в SSD – количество циклов перезаписи ячеек (обычно 3000–10000 для TLC-памяти).
Электрические сигналы формируются с помощью цифро-аналоговых преобразователей (ЦАП), встроенных в контроллер. В HDD ЦАП преобразует цифровой поток в аналоговый ток, который поступает на записывающую головку. Головка, управляемая приводом на основе эффекта Лоренца, создает магнитное поле, изменяющее полярность доменов на пластине. Для точного позиционирования используется сервопривод с обратной связью, корректирующий положение головки с точностью до нанометров. В SSD сигналы от ЦАП направляются на управляющие транзисторы флеш-памяти, где напряжение открывает или закрывает затворы ячеек, изменяя их состояние.
Контроллер также управляет параметрами сигнала, такими как амплитуда, частота и фаза, чтобы минимизировать помехи и искажения. В HDD применяется технология перпендикулярной записи, где магнитные домены ориентированы вертикально, что позволяет увеличить плотность хранения. Для этого требуется точное управление током записи – типичные значения составляют 40–60 мА при напряжении 5 В. В SSD контроллер регулирует напряжение программирования (например, 18–20 В для MLC-памяти), чтобы обеспечить надежное переключение ячеек без их деградации. Дополнительно используются схемы коррекции ошибок (ECC), которые добавляют избыточные биты для восстановления данных при сбоях.
Синхронизация процесса записи обеспечивается тактовым генератором контроллера, частота которого зависит от интерфейса накопителя. Для SATA III она составляет 6 ГГц, а для NVMe – до 32 ГГц. Тактовые импульсы синхронизируют работу всех узлов: от приема данных из буфера до формирования выходного сигнала. В HDD это критично для согласования скорости вращения шпинделя (5400–7200 об/мин) с позиционированием головки, а в SSD – для параллельной записи в несколько каналов (обычно 8–16). Задержка между поступлением команды и началом записи не превышает 0,1–0,5 мс для современных контроллеров.
Финальный этап – проверка целостности записанных данных. Контроллер считывает только что записанный блок и сравнивает его с исходным через механизм контрольной суммы (CRC) или более сложные алгоритмы, такие как BCH-коды. При обнаружении ошибок запускается процедура повторной записи или перераспределения данных в резервные секторы. В SSD дополнительно применяется технология wear leveling, равномерно распределяющая нагрузку по ячейкам для продления срока службы. Эффективность преобразования данных в сигналы напрямую влияет на скорость записи: например, контроллеры с поддержкой PCIe 4.0 обеспечивают пропускную способность до 7000 МБ/с, тогда как устаревшие SATA-контроллеры ограничены 600 МБ/с.

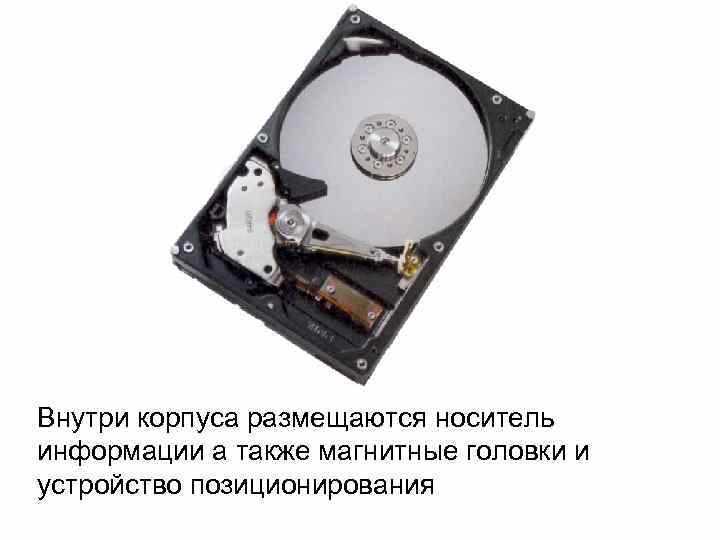

Почему магнитные пластины вращаются и как это влияет на скорость записи
Вращение магнитных пластин в HDD обусловлено необходимостью обеспечить доступ к любой точке поверхности диска за минимальное время. Скорость вращения измеряется в оборотах в минуту (RPM) и варьируется от 5400 до 15000 RPM в зависимости от модели. Чем выше RPM, тем быстрее считывающая головка достигает нужного сектора, сокращая задержку позиционирования (latency). Например, диск с 7200 RPM имеет среднюю задержку 4,17 мс, а с 10000 RPM – 3 мс.
Запись данных требует точного позиционирования головки над магнитным слоем. Вращение пластин создает воздушный поток, который удерживает головку на микроскопическом расстоянии (5–10 нм) от поверхности. При остановке вращения головка «приземляется» на специальную зону парковки, предотвращая повреждение данных. Скорость вращения напрямую влияет на время доступа: при 5400 RPM оно составляет ~5,5 мс, а при 15000 RPM – ~2 мс.
Линейная скорость записи зависит от радиуса дорожки. На внешних дорожках (ближе к краю пластины) скорость выше, чем на внутренних, из-за большей окружности. Например, при 7200 RPM линейная скорость на внешней дорожке достигает 120 МБ/с, а на внутренней – 60 МБ/с. Производители оптимизируют размещение данных, записывая часто используемые файлы на внешние дорожки для ускорения доступа.
Шпиндельный двигатель, приводящий пластины в движение, потребляет до 10% общей мощности HDD. Высокоскоростные диски (10000–15000 RPM) требуют эффективного охлаждения, так как нагрев снижает стабильность работы и срок службы. В серверных системах используют принудительное охлаждение или гелиевые заполнители для уменьшения трения и энергопотребления.
Вибрация при вращении пластин – критический фактор для скорости записи. Даже микронные смещения головки приводят к ошибкам позиционирования и повторным попыткам записи. Современные HDD оснащаются системами компенсации вибрации, такими как двухосевые акселерометры, которые корректируют положение головки в реальном времени. Это особенно важно для массивов RAID, где синхронная работа нескольких дисков усиливает вибрационные нагрузки.
Скорость вращения влияет на плотность записи. При высоких RPM требуется более точное управление головкой, что ограничивает максимальную плотность магнитных доменов. Например, диски с 5400 RPM могут иметь плотность до 1 Тбит/дюйм², тогда как у 15000 RPM она редко превышает 800 Гбит/дюйм². Это объясняет, почему высокоскоростные диски часто имеют меньшую емкость при той же физической площади пластин.
Для повышения скорости записи в современных HDD применяют технологии, такие как перпендикулярная магнитная запись (PMR) и черепичная магнитная запись (SMR). Однако их эффективность зависит от стабильности вращения. Например, SMR требует последовательной записи на перекрывающиеся дорожки, что невозможно без равномерного вращения пластин. При нестабильных оборотах возрастает риск фрагментации данных и снижения производительности на 30–50%.
Как головка чтения-записи позиционируется над нужным сектором
Позиционирование головки над сектором обеспечивается актуатором – электромеханическим приводом, управляемым контроллером диска. Современные HDD используют голосовую катушку (VCM), которая перемещает блок головок по радиусу пластины с точностью до долей микрометра. Для корректировки положения контроллер считывает сервометки – заранее записанные на пластину магнитные метки, расположенные в специальных сервообластях между секторами. Частота обновления серводанных достигает 10–20 кГц, что позволяет компенсировать вибрации и тепловое расширение компонентов. В высокопроизводительных дисках применяются двухступенчатые актуаторы: грубое позиционирование выполняет VCM, а точную подстройку – пьезоэлектрический микропривод, сокращающий время поиска до 2–3 мс.
Ошибки позиционирования минимизируются за счёт адаптивных алгоритмов, учитывающих температурный дрейф, износ механики и неравномерность вращения шпинделя. Контроллер анализирует сигналы обратной связи с головок, корректируя траекторию в реальном времени. В enterprise-накопителях применяется технология *rotational vibration safeguard* (RVS), которая динамически подстраивает позицию головки при внешних вибрациях, характерных для серверных стоек. Для повышения надёжности рекомендуется использовать диски с низким значением *track misregistration* (TMR) – менее 5 нм – и избегать установки вблизи источников механических колебаний.
