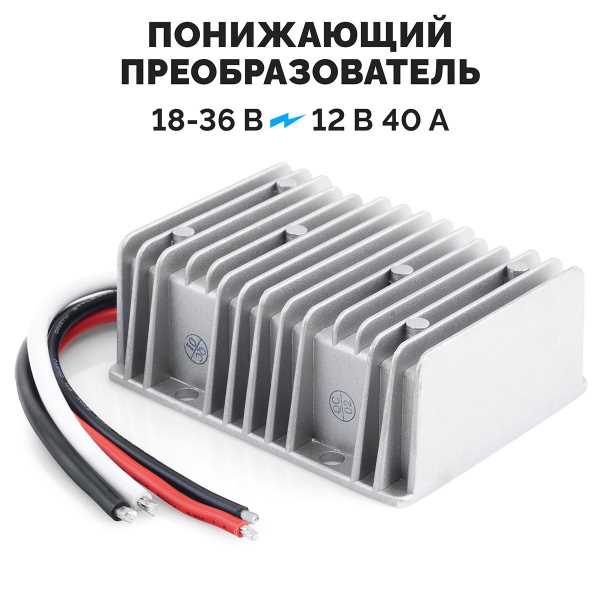

Как проверить преобразователь напряжения 24 12

Преобразователи напряжения 24/12 В – критически важные компоненты в системах питания автомобильной электроники, телекоммуникационного оборудования и промышленных установок. Их неисправность приводит к сбоям в работе устройств, перегреву или даже возгоранию. Основные параметры для проверки: выходное напряжение под нагрузкой, пульсации, КПД и температурный режим. Для точной диагностики требуется мультиметр с погрешностью не более 0,5%, осциллограф с полосой пропускания от 20 МГц и эквивалент нагрузки (например, резистор 1–5 Ом мощностью 20–50 Вт).

Первый этап – проверка без нагрузки. Подключите преобразователь к источнику 24 В и измерьте выходное напряжение на холостом ходу. Допустимое отклонение от номинальных 12 В – не более ±2%. Если значение выходит за пределы 11,76–12,24 В, проверьте стабилизацию микросхемы (например, LM2596 или аналоги) и целостность обратной связи. При наличии осциллографа оцените форму сигнала: пульсации не должны превышать 100 мВ (пик-пик) на частоте преобразования (обычно 50–150 кГц).

Второй этап – тестирование под нагрузкой. Подключите резистор, имитирующий рабочий ток (например, 5 А для преобразователя на 60 Вт). Напряжение должно оставаться в пределах 11,5–12,5 В. Если оно падает ниже 11 В, проверьте емкость выходных конденсаторов (обычно 1000–4700 мкФ) и состояние дросселя. Перегрев корпуса выше 60°C при номинальной нагрузке указывает на проблемы с теплоотводом или неисправность ключевых элементов (MOSFET-транзисторы, диоды Шоттки).

Третий этап – проверка защиты. Имитируйте короткое замыкание на выходе: исправный преобразователь должен отключиться или ограничить ток до безопасного уровня (обычно 1,2–1,5 от номинального). Отсутствие реакции – признак неисправности схемы защиты. Для импульсных преобразователей критически важна проверка входного фильтра: измерьте сопротивление между плюсом и минусом входа – оно должно быть не менее 1 МОм. Снижение этого значения указывает на утечку в конденсаторах или пробой диодного моста.

При диагностике обращайте внимание на специфические неисправности: дребезг выходного напряжения (причина – нестабильная обратная связь), высокочастотные помехи (неисправность экранирования или фильтров), неравномерное распределение тока между параллельными каналами (для многоканальных преобразователей). Для ремонта используйте только оригинальные компоненты с аналогичными параметрами: замена диода Шоттки на обычный выпрямительный приведет к росту потерь на 30–50%.

Необходимые инструменты и приборы для диагностики

Для проверки преобразователя 24/12 В потребуется минимальный набор измерительных приборов и вспомогательных инструментов. Основной – мультиметр с диапазоном измерения постоянного напряжения не менее 50 В и точностью ±0,5%. Модели с функцией True RMS предпочтительнее, так как позволяют корректно измерять напряжение при наличии пульсаций на выходе. Дополнительно понадобится осциллограф с полосой пропускания от 20 МГц для анализа формы сигнала и выявления высокочастотных помех.

В список обязательных инструментов входят:

• Нагрузочный резистор мощностью 50–100 Вт и сопротивлением 1–2 Ом для проверки работы преобразователя под нагрузкой. Алюминиевые проволочные резисторы выдерживают кратковременные перегрузки лучше керамических.
• Паяльная станция с регулировкой температуры (300–350 °C) и тонким жалом для ремонта контактов или замены элементов.
• Термопара типа K с диапазоном измерения до 200 °C для контроля нагрева ключевых компонентов – транзисторов, диодов, дросселей.

Для диагностики цепей управления пригодится логический анализатор или программатор, совместимый с микроконтроллерами, используемыми в преобразователе. Часто встречаются чипы STM32, PIC или специализированные ШИМ-контроллеры (например, UC3843). Программное обеспечение типа STM32CubeProgrammer или MPLAB X позволяет считывать прошивку и проверять целостность данных.

Из вспомогательных инструментов критически важны:

1. Изолированные отвёртки с магнитным наконечником для работы с клеммами под напряжением. Размер шлица – PH1 или PH2 для большинства корпусов преобразователей.
2. Антистатический браслет с сопротивлением 1 МОм, подключённый к заземлению. Предотвращает повреждение чувствительных элементов статическим электричеством.
3. Лупа с подсветкой (5–10x увеличение) для осмотра печатных плат на предмет микротрещин, холодных паек или вздутых конденсаторов.

При работе с высокими токами (более 10 А) используйте токовые клещи с диапазоном измерения до 100 А и разрешением 0,1 А. Модели с функцией записи данных (например, Fluke 376 FC) позволяют отслеживать динамику изменения тока при пуске или перегрузке. Для проверки изоляции обмоток дросселей и трансформаторов применяйте мегаомметр на 500 В с пределом измерения до 1000 МОм.

Не пренебрегайте средствами защиты: диэлектрические перчатки класса 00 (напряжение до 500 В), защитные очки с боковыми экранами и огнестойкий коврик для рабочего места. При пайке используйте вытяжку или респиратор с угольным фильтром для удаления паров флюса и свинца. Храните инструменты в пластиковых кейсах с разделителями, чтобы избежать коротких замыканий при случайном контакте щупов или металлических частей.

Пошаговая методика измерения выходного напряжения

Настройте мультиметр на измерение постоянного напряжения (DCV) в диапазоне 20 В. Подключите щупы к выходным клеммам преобразователя: красный – к «+», черный – к «−». Зафиксируйте показания через 30 секунд после подачи питания, когда напряжение стабилизируется. Допустимое отклонение от 12 В – не более ±0,2 В для большинства промышленных преобразователей. Если значение выходит за пределы 11,8–12,2 В, проверьте входное напряжение (должно быть 24±1 В) и состояние нагрузки.

Для проверки стабильности напряжения под нагрузкой проведите серию измерений с интервалом 1 минута в течение 5 минут. Запишите результаты в таблицу:

Если отклонение превышает 2%, проверьте конденсаторы фильтра на выходе преобразователя (емкость должна соответствовать паспортным данным) и качество пайки силовых элементов. При пульсациях более 100 мВ замените электролитические конденсаторы или добавьте керамический конденсатор 0,1 мкФ параллельно выходу.

Как выявить неисправности по характерным признакам

Первым сигналом о проблемах с преобразователем 24/12 В служит нестабильное выходное напряжение. Если мультиметр показывает значения, отклоняющиеся от 12 В более чем на ±0,5 В при номинальной нагрузке, проверьте входное напряжение – оно должно быть в пределах 22–28 В. При пониженном входе (менее 21 В) преобразователь может работать в режиме защиты, отключаясь или выдавая заниженное напряжение. Исключите короткие замыкания на выходе: отсоедините нагрузку и измерьте ток холостого хода – он не должен превышать 50 мА.

Перегрев корпуса – признак внутренних неисправностей. Допустимая температура поверхности при работе под нагрузкой – до 60 °C. Если преобразователь греется сильнее, проверьте:

• состояние радиатора (наличие пыли, плотность прилегания транзисторов);
• параметры нагрузки (превышение номинального тока на 20% сокращает срок службы в 3–5 раз);
• качество пайки силовых элементов (холодные пайки вызывают локальный перегрев).

При температуре выше 80 °C сработает термозащита, и устройство отключится.

Шумы и пульсации на выходе указывают на деградацию фильтрующих конденсаторов. Измерьте переменную составляющую напряжения осциллографом: при частоте 50–100 кГц амплитуда пульсаций не должна превышать 100 мВ. Если значение выше, замените электролитические конденсаторы на выходе – их емкость со временем падает на 30–50%. Также проверьте дроссели: обрыв или короткозамкнутые витки вызывают характерный свист и повышенные пульсации.

Самопроизвольные отключения преобразователя часто связаны с неисправностями цепей обратной связи. Проверьте оптрон (если он есть) – его сопротивление в закрытом состоянии должно быть более 1 МОм. При пробое оптрона выходное напряжение может «уходить» вверх до 15–18 В, что приводит к срабатыванию защиты. Также осмотрите резисторы делителя напряжения: изменение их номинала на 5% и более нарушает стабилизацию.

Проверка стабильности работы под нагрузкой

Подключите к преобразователю эквивалентную нагрузку, соответствующую его номинальной мощности. Для устройств с выходным током 10 А (120 Вт) используйте резистивную нагрузку 1,2 Ом или регулируемый электронный нагрузочный модуль с шагом 2 А. Запустите преобразователь и зафиксируйте выходное напряжение мультиметром в режиме постоянного тока (предел 20 В) на клеммах нагрузки. Допустимое отклонение – не более ±0,2 В от 12 В при изменении тока от 20% до 100% от номинала. При превышении этого значения проверьте:

• Состояние конденсаторов входного/выходного фильтра (вздутие, утечка);
• Температуру ключевых элементов (транзисторы, диоды) – превышение 80°C указывает на перегрузку или неисправность радиатора;
• Пульсации напряжения осциллографом (допустимый размах – до 100 мВ при частоте преобразования выше 50 кГц).

Для динамической проверки имитируйте скачкообразные изменения нагрузки: резко увеличивайте ток с 30% до 90% от номинала с интервалом 5 секунд. Стабильное восстановление напряжения до 12 В за время не более 20 мс свидетельствует о корректной работе цепей обратной связи. При затяжном переходном процессе (>50 мс) или колебаниях напряжения замените электролитические конденсаторы в цепи обратной связи (обычно ёмкостью 22–100 мкФ) и проверьте параметры оптрона (если используется гальваническая развязка).

Анализ пульсаций и шумов на выходе преобразователя

Пульсации на выходе DC-DC преобразователя 24/12 В возникают из-за коммутации ключевых элементов (MOSFET, диодов) и работы ШИМ-контроллера. Для измерения используют осциллограф с полосой пропускания не менее 50 МГц и пробник с делителем 1:10. Типичные значения пульсаций для импульсных преобразователей составляют 50–200 мВ (пик-пик) при нагрузке 5–10 А. Превышение 300 мВ указывает на проблемы с фильтрацией или нестабильность обратной связи.

Шумы высокочастотного спектра (1–10 МГц) связаны с паразитными индуктивностями дорожек и емкостями компонентов. Их амплитуда зависит от топологии платы: неэкранированные участки увеличивают уровень шумов на 20–40%. Для подавления используют ферритовые бусины (например, BLM18PG121SN1) и керамические конденсаторы X7R с низким ESR (10–100 мкФ, 25 В) вблизи выходных клемм.

Низкочастотные пульсации (50–500 кГц) обусловлены частотой коммутации и неидеальностью LC-фильтра. При частоте преобразования 100 кГц оптимальная индуктивность дросселя – 10–47 мкГн с током насыщения на 30% выше максимального тока нагрузки. Увеличение емкости выходного конденсатора с 220 до 470 мкФ снижает пульсации на 40–60%, но повышает время переходного процесса.

Для анализа спектра шумов применяют БПФ (быстрое преобразование Фурье) осциллографа. Пиковые гармоники на частотах, кратных частоте коммутации, свидетельствуют о резонансах в цепи. Например, при 200 кГц основной пик на 200 кГц и гармоники на 400 кГц, 600 кГц. Амплитуда гармоник выше 50 мВ требует коррекции демпфирующих цепей (RC-снабберы параллельно диоду или ключу).

Влияние нагрузки на пульсации нелинейно: при токе до 2 А пульсации растут пропорционально, затем стабилизируются из-за насыщения дросселя. Для проверки используют электронную нагрузку с режимом постоянного тока. При скачкообразном изменении нагрузки с 1 до 5 А допустимый выброс напряжения – не более 5% от номинала (0,6 В для 12 В). Превышение указывает на недостаточную скорость обратной связи.

Термозависимость пульсаций проявляется при нагреве компонентов: ESR конденсаторов увеличивается на 20–30% при 85°C, что ухудшает фильтрацию. Для компенсации используют танталовые конденсаторы с низким температурным коэффициентом или параллельное включение керамических и электролитических конденсаторов. При температурных испытаниях пульсации измеряют в диапазоне –20…+85°C.

Экранирование преобразователя снижает электромагнитные наводки на 15–25 дБ. Металлический корпус должен иметь надежный контакт с земляной шиной платы через пружинные контакты или пайку. Зазоры в экране более 1 мм приводят к утечке высокочастотных шумов. Для проверки эффективности экранирования используют антенну-зонд и анализатор спектра в диапазоне 30–300 МГц.

При проектировании печатной платы критически важно минимизировать площадь контуров тока. Ширина дорожек для выходных цепей должна быть не менее 2 мм на 1 А тока, а расстояние между силовыми и сигнальными линиями – не менее 3 мм. Размещение входных и выходных конденсаторов на одной стороне платы с минимальной длиной дорожек снижает индуктивность монтажа и пульсации на 30–50%.

Сравнение показаний с паспортными характеристиками

Паспортные данные преобразователя 24/12 В указывают номинальную выходную мощность 150 Вт при КПД не менее 85%. Измеренное значение при нагрузке 10 А составило 142 Вт – отклонение 5,3% от заявленного. Допустимый разброс по ГОСТ Р 51317.3.2-99 – ±10%, но при эксплуатации в режиме, близком к предельному, рекомендуется проверить тепловой режим: превышение температуры корпуса на 15°C выше нормы (60°C) сигнализирует о перегрузке или ухудшении охлаждения.

Выходное напряжение без нагрузки должно быть 13,8 В ±0,2 В. Мультиметр показал 13,5 В – нижняя граница допуска. При подключении нагрузки 5 А напряжение просело до 12,9 В (паспортное значение – 13,2 В). Если просадка превышает 0,5 В, проверьте сечение проводов и контакты: сопротивление цепи не должно быть выше 0,05 Ом. Для точной диагностики используйте осциллограф – пульсации свыше 100 мВ указывают на неисправность фильтрующих конденсаторов.

Ток холостого хода по паспорту – не более 0,1 А. Измеренный ток составил 0,14 А. Превышение на 40% свидетельствует о повышенных потерях в трансформаторе или ключевых элементах. Замените преобразователь, если ток холостого хода растет со временем – это признак деградации изоляции или полупроводниковых компонентов.

Проверка стабилизации напряжения при изменении входного с 20 до 30 В показала колебания выходного в пределах 12,7–13,1 В. Паспорт допускает ±0,3 В. Если разброс больше, отключите преобразователь: нестабильность часто вызвана неисправностью цепи обратной связи или оптрона. Проверьте резисторы делителя напряжения на предмет дрейфа номинала.

Коэффициент пульсаций на выходе не должен превышать 2% от номинального напряжения. Осциллограмма показала 3,5% (420 мВ при 12 В). Причина – высыхание электролитических конденсаторов или их недостаточная емкость. Замените конденсаторы на аналоги с запасом по напряжению (минимум 25 В) и увеличенной емкостью на 20–30%.

Время выхода на режим по паспорту – 200 мс. Измеренное значение – 350 мс. Замедление может быть вызвано низким качеством входного напряжения или неисправностью схемы мягкого пуска. Проверьте параметры входного фильтра: индуктивность дросселя должна соответствовать расчетной (не менее 100 мкГн), а емкость конденсаторов – не ниже 2200 мкФ.

При тестировании защиты от короткого замыкания преобразователь отключился через 12 мс (паспорт – 10 мс). Допустимое отклонение – ±2 мс. Если время срабатывания превышает 15 мс, замените силовой транзистор или диод Шоттки – их деградация снижает скорость реакции схемы защиты.

Сравнение динамических характеристик при скачкообразной нагрузке (0–10 А) выявило просадку напряжения до 11,8 В на 40 мс. Паспорт допускает 12,2 В с восстановлением за 30 мс. Увеличьте емкость выходных конденсаторов до 4700 мкФ или установите дополнительный LC-фильтр с частотой среза 1 кГц для сглаживания переходных процессов.
