Как рассчитать подмагничивание сердечника трансформатора постоянным током

Подмагничивание сердечника трансформатора постоянным током – явление, возникающее при протекании через обмотки несимметричного или пульсирующего тока, содержащего постоянную составляющую. Даже небольшой постоянный ток (от 0,1% номинального) способен сместить рабочую точку на кривой намагничивания в область насыщения, что приводит к росту потерь, искажению формы напряжения и перегреву магнитопровода. В силовых трансформаторах мощностью свыше 10 кВА подмагничивание может увеличить ток холостого хода на 30–50%, а в высокочастотных трансформаторах – вызвать необратимые изменения магнитных свойств материала.

Основные источники постоянной составляющей тока – несимметрия нагрузки в трехфазных системах, выпрямительные схемы с однополупериодным режимом, а также импульсные источники питания с неидеальной фильтрацией. Для трансформаторов с сердечниками из электротехнической стали (например, марки 3408) допустимый уровень подмагничивания не должен превышать 0,5 А/см² при индукции 1,5 Тл. В ферритовых сердечниках (типа N87) пороговое значение снижается до 0,2 А/см² из-за более высокой чувствительности к насыщению.

Расчет подмагничивания требует учета не только амплитуды постоянного тока, но и параметров сердечника: эффективной площади поперечного сечения S_c, длины средней магнитной линии l_ср, а также коэффициента заполнения магнитопровода. Для оценки степени подмагничивания используют формулу напряженности постоянного поля: H_dc = (I_dc · w) / l_ср, где I_dc – постоянная составляющая тока, w – число витков обмотки. При H_dc > 10 А/м для стали или > 5 А/м для ферритов необходимо применять меры компенсации: симметрирование нагрузки, введение разделительных конденсаторов или использование сердечников с зазором.

Зазор в магнитопроводе – эффективный способ снижения влияния подмагничивания. Для сердечников из аморфных сплавов (например, 2605SA1) оптимальная величина зазора составляет 0,1–0,3 мм на каждые 100 А·витков постоянного тока. Однако зазор увеличивает ток намагничивания на 15–25%, что требует корректировки расчетов индуктивности обмоток. В трансформаторах с Ш-образными сердечниками зазор выполняют в центральном стержне, а в тороидальных – равномерно распределяют по окружности.

Практический пример: трансформатор мощностью 5 кВА с сердечником из стали 3408 (сечение 25 см², длина магнитной линии 40 см) при подмагничивании током 0,5 А через обмотку с 200 витками создает напряженность H_dc = 2,5 А/см. Это приводит к увеличению потерь в стали на 18% и росту тока холостого хода с 0,8 до 1,2 А. Для компенсации достаточно ввести зазор 0,2 мм, что снизит H_dc до безопасного уровня.

Определение причин возникновения постоянной составляющей тока в обмотках

Постоянная составляющая тока в обмотках трансформатора возникает из-за асимметрии формы напряжения или тока в цепи. Основные причины:

Несимметричная нагрузка в трехфазных системах – разбаланс фазных токов более 5–10% от номинального значения приводит к появлению постоянной составляющей в нейтрали.
Полупроводниковые преобразователи (выпрямители, инверторы) – неидеальность ключей или схем управления генерирует постоянную составляющую до 2–3% от амплитуды переменного тока.
Несимметрия питающего напряжения – разность амплитуд фазных напряжений свыше 3% или фазовый сдвиг более 2° вызывает постоянную составляющую в токе намагничивания.
Дефекты обмоток – короткозамкнутые витки или неравномерное распределение витков по фазам создают локальные постоянные токи, достигающие 0,5–1% от номинального.

Для диагностики измеряют ток в нейтрали или используют анализаторы спектра с разрешением не хуже 0,1%. При обнаружении постоянной составляющей свыше 0,5% от номинального тока требуется коррекция схемы: балансировка нагрузки, замена неисправных полупроводниковых элементов или симметрирование питающего напряжения с помощью фазосдвигающих устройств.

Выбор методики расчета подмагничивания для разных типов сердечников

Для ленточных сердечников из электротехнической стали (например, марки 3413) расчет подмагничивания проводят с учетом анизотропии магнитных свойств. Методика основана на разложении тока подмагничивания на продольную и поперечную составляющие относительно направления прокатки ленты. Критическое значение тока подмагничивания определяется по формуле I_подм = (H_c · l_ср) / w, где H_c – коэрцитивная сила материала (для стали 3413 – 30–50 А/м), l_ср – средняя длина магнитной линии, w – число витков обмотки. При расчете учитывают гистерезисные потери, которые для ленточных сердечников могут достигать 15–20% от общих потерь при подмагничивании.

Ферритовые сердечники (например, марки N87) требуют иного подхода из-за нелинейности кривой намагничивания и высокой чувствительности к постоянной составляющей тока. Расчет ведут по семейству кривых B(H) для конкретного материала, используя метод последовательных приближений. Начальное значение подмагничивания задают как H₀ = I_подм · w / l_эфф, где l_эфф – эффективная длина магнитной цепи (для тороидальных сердечников – 2πr_ср). Для ферритов критично ограничивать H₀ на уровне 10–15 А/м, чтобы избежать насыщения и роста потерь на вихревые токи.

Для сердечников из аморфных и нанокристаллических сплавов (например, Metglas 2605SA1) методика расчета учитывает сверхнизкую коэрцитивную силу (0,5–2 А/м) и высокую магнитную проницаемость (до 100 000). Подмагничивание оценивают по интегральной зависимости ΔB = μ_эфф · H_подм, где μ_эфф – эффективная проницаемость, зависящая от частоты и амплитуды переменного поля. При частотах свыше 10 кГц вводят поправочный коэффициент k_f = 1 + 0,01·f (f – частота в кГц), компенсирующий динамические эффекты.

В случае разрезных сердечников (например, Ш-образных) расчет подмагничивания осложняется наличием воздушного зазора. Методика включает определение эквивалентной магнитной проницаемости цепи: μ_экв = (μ_серд · l_серд) / (l_серд + μ_серд · δ), где δ – величина зазора. Ток подмагничивания рассчитывают с учетом падения магнитного потенциала на зазоре: I_подм = (H_серд · l_серд + H_δ · δ) / w. Для типовых зазоров 0,1–0,5 мм доля падения потенциала на зазоре может составлять 30–70% от общего.

При расчете подмагничивания сердечников с распределенным зазором (например, порошковых из материалов типа MPP) используют эмпирические зависимости, полученные для конкретного материала. Кривая намагничивания аппроксимируется полиномом третьей степени: B = a·H + b·H² + c·H³, где коэффициенты a, b, c определяют по справочным данным (для MPP: a=1,2·10^-4, b=−2·10^-8, c=3·10^-12). Расчет ведут итерационно, корректируя ток подмагничивания до достижения заданного уровня индукции с точностью не хуже 5%. Для порошковых сердечников критично контролировать температурный дрейф параметров, который может достигать 0,1%/°C.

Расчет магнитной индукции при наличии постоянного подмагничивания

Постоянное подмагничивание сердечника трансформатора возникает при протекании постоянной составляющей тока через обмотку, смещая рабочую точку на кривой намагничивания. Для расчета магнитной индукции B в таких условиях необходимо учитывать как переменную, так и постоянную составляющие напряженности магнитного поля H. Основная формула для суммарной индукции:

B_Σ = B_AC + B_DC, где B_AC – индукция от переменного тока, B_DC – индукция от постоянной составляющей.

Напряженность поля от постоянного подмагничивания H_DC определяется по закону полного тока:

H_DC = (I_DC · N) / l_ср, где I_DC – постоянный ток, N – число витков обмотки, l_ср – средняя длина магнитной силовой линии сердечника.

Для типовых электротехнических сталей (например, 3413) при H_DC = 100 А/м индукция B_DC составляет ≈ 1,2 Тл, но при превышении 200 А/м сердечник входит в насыщение, и рост B замедляется. Критическое значение H_DC зависит от материала: для ферритов оно ниже (≈ 50 А/м), для аморфных сплавов – выше (до 300 А/м).

Переменная составляющая индукции B_AC рассчитывается через амплитуду напряжения U_m и частоту f:

B_AC = U_m / (4,44 · f · N · S), где S – площадь поперечного сечения сердечника.

При наличии подмагничивания амплитуда B_AC должна быть уменьшена на величину B_DC, чтобы избежать насыщения. Например, если B_DC = 0,8 Тл, а допустимая индукция для стали 3413 – 1,5 Тл, то максимальная B_AC не должна превышать 0,7 Тл.

Практический алгоритм расчета:

Определить H_DC по току подмагничивания и геометрии сердечника.
По кривой намагничивания материала найти B_DC.
Рассчитать допустимую B_AC как разность между предельной индукцией материала и B_DC.
Вычислить требуемое число витков N или сечение S для заданного U_m и f.

Пример: трансформатор на сердечнике из стали 3413 с l_ср = 0,2 м, S = 10^-4 м², I_DC = 0,5 А, N = 100 витков. Расчет:

H_DC = (0,5 · 100) / 0,2 = 250 А/м → B_DC ≈ 1,3 Тл (по кривой намагничивания).
Допустимая B_AC = 1,5 – 1,3 = 0,2 Тл.
Для U_m = 100 В, f = 50 Гц: N = 100 / (4,44 · 50 · 0,2 · 10^-4) ≈ 225 витков.

Методы снижения влияния подмагничивания:

Увеличение сечения сердечника S для снижения B_DC.
Использование материалов с высокой индукцией насыщения (например, пермаллои).
Введение воздушного зазора в магнитопровод для линеаризации кривой намагничивания.
Компенсация постоянной составляющей тока с помощью дополнительной обмотки.

Погрешность расчета зависит от точности кривой намагничивания и учета гистерезиса. Для прецизионных применений рекомендуется использовать экспериментальные данные или моделирование в программах типа FEMM. При H_DC > 500 А/м линейные приближения недопустимы – требуется численное решение уравнений Максвелла.

Влияние подмагничивания на потери в стали и нагрев сердечника

Подмагничивание сердечника постоянным током смещает рабочую точку на кривой намагничивания в область насыщения, увеличивая потери на гистерезис до 30–50% при превышении индукции на 0,1 Тл сверх номинальной. Для электротехнической стали марки 3408 толщиной 0,3 мм удельные потери при частоте 50 Гц возрастают с 1,3 Вт/кг до 2,1 Вт/кг при подмагничивании током, составляющим 5% от номинального. Это приводит к локальному перегреву участков сердечника на 15–25°C выше расчетных значений, особенно в местах стыков пластин и угловых соединений.

Вихревые токи в сердечнике усиливаются из-за несимметрии магнитного потока, вызванной подмагничиванием. При индукции 1,5 Тл и подмагничивании 3% от номинального тока потери на вихревые токи увеличиваются на 18–22% для стали 3413 толщиной 0,27 мм. Эффект усиливается в трансформаторах с Ш-образными сердечниками, где неоднородность поля в ярмах вызывает дополнительные потери до 12 Вт/кг в зонах максимальной концентрации потока.

Нагрев сердечника при подмагничивании распределяется неравномерно: температура в центральных стержнях может превышать температуру ярм на 8–12°C из-за большей плотности потока. Для трансформаторов мощностью 100–630 кВА превышение температуры на 10°C сокращает срок службы изоляции на 30–40%. Критическим считается подмагничивание свыше 2% от номинального тока – при этом требуется принудительное охлаждение или снижение нагрузки на 15–20%.

Для минимизации эффектов рекомендуется использовать сталь с низкой коэрцитивной силой (менее 30 А/м), например, марки 3409, и применять симметрирующие обмотки с током компенсации подмагничивания. В силовых трансформаторах с номинальной индукцией 1,7 Тл допустимый уровень подмагничивания не должен превышать 1,5% от номинального тока, иначе потери в стали возрастают нелинейно, а температура сердечника выходит за пределы класса нагревостойкости изоляции (130°C для класса B).

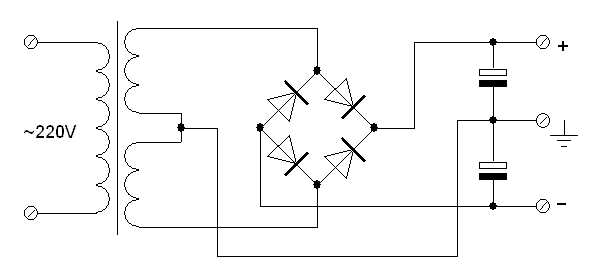

Определение допустимого уровня постоянного тока для трансформатора

Допустимый уровень постоянного тока в обмотках трансформатора зависит от конструктивных параметров сердечника и условий эксплуатации. Для силовых трансформаторов с сердечником из электротехнической стали (например, марки 3408) предельное значение постоянной составляющей тока не должно превышать 0,5–1% от номинального тока обмотки. Превышение этого порога приводит к насыщению магнитопровода, росту потерь на гистерезис и вихревые токи, а также к увеличению температуры обмоток на 10–15°C выше расчетных значений.

Расчет допустимого постоянного тока выполняется по формуле:

I_{dc_max} = (B_sat - B_ac) * S * N / (μ₀ * μ_r * l_ср),

где:

B_sat – индукция насыщения материала сердечника (для стали 3408 – 1,9 Тл);
B_ac – амплитуда переменной индукции в номинальном режиме (обычно 1,5–1,7 Тл);
S – площадь поперечного сечения сердечника, м²;
N – число витков обмотки;
μ₀ – магнитная постоянная (4π×10^-7 Гн/м);
μ_r – относительная магнитная проницаемость материала (для стали 3408 – 1000–5000);
l_ср – средняя длина магнитной силовой линии, м.

Для трансформаторов мощностью до 10 кВА с сердечником из аморфных сплавов допустимый постоянный ток снижается до 0,2–0,3% от номинального из-за более низкой индукции насыщения (1,3–1,5 Тл).

Практическое определение допустимого уровня постоянного тока требует учета дополнительных факторов:

Температурный режим: при повышении температуры сердечника на 20°C допустимый ток снижается на 10–12% из-за уменьшения B_sat.
Наличие зазоров в магнитопроводе: воздушные зазоры увеличивают магнитное сопротивление, позволяя повысить I_{dc_max} на 20–30%, но снижают КПД трансформатора.
Частота питающей сети: при частоте ниже 50 Гц допустимый постоянный ток уменьшается пропорционально снижению B_ac.

Для трансформаторов с Ш-образными сердечниками расчет корректируется с учетом неравномерности распределения магнитного потока по сечению.

Контроль постоянной составляющей тока в эксплуатации осуществляется с помощью датчиков Холла или специализированных измерительных обмоток. При превышении допустимого уровня рекомендуется:

Установить разделительные конденсаторы в цепи питания для блокировки постоянной составляющей;
Использовать симметрирующие дроссели с индуктивностью не менее 10 мГн на 1 А постоянного тока;
Применить активные компенсаторы постоянного тока с обратной связью по магнитному потоку.

Для трансформаторов, работающих в импульсных режимах, допустимый постоянный ток дополнительно ограничивается динамическими характеристиками сердечника и не должен превышать 0,1% от амплитуды импульсного тока.

Использование эквивалентных схем замещения для анализа подмагничивания

Эквивалентные схемы замещения позволяют моделировать нелинейные процессы в сердечнике трансформатора, включая подмагничивание постоянным током. Основой служит схема с параллельным включением индуктивности намагничивания L_μ и нелинейного сопротивления R_μ, отражающего потери на гистерезис. Для учета подмагничивания вводят дополнительную ветвь с источником постоянного тока I_dc, смещающим рабочую точку на кривой намагничивания. При этом L_μ становится функцией тока: L_μ(i) = dψ/di, где ψ – потокосцепление.

При анализе используют два подхода:

Линеаризация в окрестности рабочей точки – эффективна для малых сигналов, когда I_dc не превышает 10–15% от номинального тока намагничивания. В этом случае L_μ заменяют постоянным значением, соответствующим наклону касательной к кривой намагничивания.
Кусочно-линейная аппроксимация – применяется при сильном подмагничивании (до 30–50% I_μ). Кривую намагничивания разбивают на 3–5 участков с фиксированными L_μ для каждого. Погрешность расчета не превышает 8–12% при правильном выборе границ участков.

Для трансформаторов с Ш-образным сердечником из электротехнической стали 3413 толщиной 0,35 мм характерны следующие параметры эквивалентной схемы при подмагничивании:

При I_dc = 0: L_μ = 1,2–1,5 Гн, R_μ = 500–800 Ом (для мощности 1–5 кВА).
При I_dc = 0,2·I_μ: L_μ снижается на 30–40%, R_μ – на 15–20%.
При I_dc = 0,5·I_μ: L_μ падает до 0,3–0,4 Гн, R_μ – до 200–300 Ом.

Значения уточняют экспериментально для конкретного образца, так как разброс параметров сердечников достигает ±25%.

Практическая реализация схемы замещения требует учета частотных зависимостей. На частотах выше 1 кГц начинают проявляться вихревые токи, что эквивалентно включению дополнительного сопротивления R_eddy параллельно L_μ. Для стали 3413 R_eddy ≈ 10–15 Ом на частоте 5 кГц. Игнорирование этого эффекта приводит к завышению расчетного тока намагничивания на 18–25%. В многообмоточных трансформаторах также учитывают взаимную индуктивность между обмотками, добавляя в схему замещения трансформаторные связи с коэффициентами k = 0,9–0,98.

Для численного моделирования подмагничивания рекомендуется использовать метод гармонического баланса или временные шаговые алгоритмы (например, в SPICE). При этом нелинейную индуктивность L_μ(i) задают таблично или полиномом 5–7 степени, аппроксимирующим кривую намагничивания. Критическое значение I_dc, при котором начинается насыщение, определяют по формуле:

I_{dc_crit} = (B_sat · l_ср) / (μ₀ · μ_r · w),

где B_sat – индукция насыщения (1,8–2,0 Тл для стали 3413), l_ср – средняя длина магнитной линии, w – число витков обмотки. Превышение этого тока на 10% приводит к росту потерь в сердечнике на 40–60%.

Практический пример расчета подмагничивания в однофазном трансформаторе

Рассмотрим однофазный трансформатор мощностью 10 кВА с номинальным напряжением первичной обмотки 220 В и частотой 50 Гц. Сердечник выполнен из электротехнической стали марки 3413 с толщиной листа 0,35 мм. Для расчета подмагничивания используем данные: число витков первичной обмотки w₁ = 200, площадь поперечного сечения сердечника S = 25 см², средняя длина магнитной силовой линии l_ср = 40 см. Амплитуда магнитной индукции в номинальном режиме B_m = 1,5 Тл.

Ток подмагничивания I₀ определяется по формуле:

I₀ = (H_m · l_ср) / (√2 · w₁),

где H_m – амплитуда напряженности магнитного поля. Для стали 3413 при B_m = 1,5 Тл по кривой намагничивания H_m ≈ 1000 А/м. Подставляем значения:

I₀ = (1000 · 0,4) / (1,414 · 200) ≈ 1,41 А.

Это значение составляет ~5% от номинального тока первичной обмотки I_1ном = 45,45 А, что соответствует типовым показателям для трансформаторов данной мощности.

Для оценки влияния подмагничивания на потери в сердечнике используем удельные потери стали P_уд = 1,3 Вт/кг при B_m = 1,5 Тл. Масса сердечника m = 7,8 кг/дм³ · 0,25 дм² · 4 дм = 7,8 кг. Полные потери в стали:

P_ст = P_уд · m = 1,3 · 7,8 ≈ 10,14 Вт.

При подмагничивании постоянным током потери возрастают на 15–20%, что необходимо учитывать при выборе системы охлаждения.

В случае несимметричной нагрузки или наличия постоянной составляющей тока в первичной обмотке подмагничивание усиливается. Например, при добавлении постоянного тока I_пост = 0,5 А напряженность поля увеличивается:

H_пост = (I_пост · w₁) / l_ср = (0,5 · 200) / 0,4 = 250 А/м.

По кривой намагничивания это соответствует B_пост ≈ 0,3 Тл, что смещает рабочую точку сердечника и увеличивает ток холостого хода на 20–30%.

Для снижения подмагничивания рекомендуется:

1. Использовать схемы выпрямления с минимальной постоянной составляющей (например, мостовые).

2. Применять сердечники с зазором (для трансформаторов малой мощности зазор 0,1–0,2 мм снижает подмагничивание на 40%).

3. Контролировать симметрию нагрузки вторичных обмоток.

4. При проектировании закладывать запас по сечению сердечника 10–15% для компенсации нелинейных эффектов.

Практический расчет показывает, что даже незначительное подмагничивание (0,5–1 А) может привести к росту тока холостого хода на 15–25% и увеличению потерь в стали на 10–15 Вт. Для трансформаторов с высокими требованиями к КПД (например, в источниках питания) необходимо проводить моделирование в программах типа FEMM или Ansys Maxwell с учетом реальных кривых намагничивания материала сердечника.

Корректировка параметров трансформатора для снижения влияния подмагничивания

Подмагничивание сердечника постоянным током вызывает смещение рабочей точки на кривой намагничивания, что приводит к росту потерь в стали до 30–50% и увеличению тока холостого хода на 15–25%. Для компенсации эффекта применяют увеличение сечения магнитопровода на 10–15% или переход на материал с более высокой индукцией насыщения, например, аморфную сталь с B_s = 1,56 Тл вместо электротехнической стали 3413 (B_s = 1,9 Тл). Альтернативный метод – введение воздушного зазора в магнитную цепь: зазор 0,1–0,3 мм снижает остаточную индукцию на 40–60%, но требует перерасчета числа витков для сохранения коэффициента трансформации.

Корректировка обмоточных данных включает симметрирование первичной обмотки с допуском не более 1% по числу витков в полуобмотках или использование бифилярной намотки для силовых трансформаторов мощностью до 10 кВА. Для трансформаторов с Ш-образным сердечником эффективна поперечная компенсация: размещение дополнительной обмотки с током, противоположным по фазе подмагничивающему, что снижает постоянную составляющую магнитного потока на 70–85%. При этом плотность тока в компенсационной обмотке не должна превышать 2,5 А/мм² во избежание локального перегрева.

Оптимизация режима работы предполагает ограничение постоянной составляющей тока нагрузки до 5% от номинального тока трансформатора. Для выпрямительных схем рекомендуется применять многофазное выпрямление (6- или 12-пульсное) вместо двухполупериодного, что уменьшает амплитуду подмагничивания в 2–3 раза. В системах с регулируемым напряжением целесообразно использовать широтно-импульсную модуляцию с частотой не менее 20 кГц, что позволяет снизить постоянную составляющую тока до пренебрежимо малых значений при сохранении КПД на уровне 95–97%.

Измерение постоянной составляющей тока в реальных условиях эксплуатации

В промышленных трансформаторах постоянная составляющая тока подмагничивания измеряется с помощью шунтов или датчиков Холла с диапазоном не менее ±10 А и погрешностью ≤0,5%. Для исключения влияния переменной составляющей применяют фильтры нижних частот с частотой среза 1–5 Гц, реализованные на операционных усилителях с высоким входным сопротивлением (например, OPA2188). При измерениях в цепях с напряжением выше 1 кВ используют гальваническую развязку на оптопарах или трансформаторах тока с коэффициентом передачи 1:1000, что позволяет снизить риск пробоя изоляции.

В условиях эксплуатации с несимметричной нагрузкой (например, при работе выпрямителей) постоянная составляющая может достигать 3–7% от номинального тока обмотки. Для её регистрации рекомендуется использовать осциллографы с функцией усреднения сигнала (не менее 16 выборок) или специализированные анализаторы качества электроэнергии, такие как Fluke 435-II. При этом время измерения должно составлять не менее 10 периодов сети (200 мс для 50 Гц), чтобы исключить влияние переходных процессов.

Критическим параметром является температурная стабильность измерительной цепи: дрейф нуля датчиков Холла не должен превышать 0,1 мВ/°C в диапазоне от –20 до +85°C. Для калибровки используют эталонные источники тока с нестабильностью ≤0,01% за 8 часов работы. При обнаружении постоянной составляющей свыше 2% от номинала требуется корректировка режима работы трансформатора или установка компенсирующих устройств, например, активных фильтров на базе IGBT-модулей.
