Масляный фильтр на Газель Некст с двигателями Cummins ISF2.8 или УМЗ-4216 расположен в строго определённом месте, но его поиск может вызвать затруднения из-за особенностей компоновки моторного отсека. На моделях с Cummins фильтр находится с правой стороны двигателя, ближе к передней части, закреплён на специальном кронштейне. На агрегатах УМЗ-4216 он смещён к левой стороне, рядом с масляным поддоном, и частично прикрыт защитным кожухом.
Для быстрого доступа к фильтру на Cummins ISF2.8 потребуется снять пластиковую крышку двигателя (если установлена) и открутить защитный экран выпускного коллектора – без этого добраться до корпуса фильтра будет сложно. На УМЗ-4216 основная проблема – ограниченное пространство между фильтром и рулевой рейкой; рекомендуется использовать ключ с удлинённой рукояткой или специальный съёмник с гибким валом.
При замене обратите внимание на тип фильтра: для Cummins подходит оригинальный Fleetguard LF16005 или аналоги (Mann HU 920/6 X, Mahle OC 100), для УМЗ-4216 – Ливны 2105-1012005 или SCT SM 101. Перед установкой нового фильтра смажьте резиновое уплотнительное кольцо свежим маслом и затяните его с усилием 15–20 Н·м (для Cummins) или 12–15 Н·м (для УМЗ). Не перетягивайте – это может привести к деформации корпуса.
Если после замены фильтра на приборной панели загорается ошибка давления масла, проверьте герметичность посадки фильтра и состояние уплотнительного кольца. На двигателях Cummins также рекомендуется сбросить адаптации через диагностический сканер, так как система может воспринимать временное падение давления при запуске как неисправность.
Где искать масляный фильтр на Газель Некст: схема
На Газель Некст с двигателем Cummins ISF2.8 масляный фильтр расположен с правой стороны блока цилиндров, ближе к передней части моторного отсека. Его корпус выполнен в виде металлического стакана с резьбовым креплением и легко идентифицируется по характерной форме. Для доступа к фильтру потребуется снять защитный пластиковый кожух двигателя, закреплённый на защёлках или болтах в зависимости от года выпуска.
На модификациях с двигателем УМЗ-4216 фильтр находится в нижней части блока цилиндров, слева от масляного поддона. В отличие от Cummins, здесь используется фильтр картриджного типа, размещённый в специальном корпусе с крышкой на трёх болтах. Для замены необходимо слить масло, открутить крышку и извлечь сменный фильтрующий элемент.
При поиске фильтра на Cummins ISF2.8 ориентируйтесь на масляный радиатор – фильтр установлен непосредственно за ним. На УМЗ-4216 корпус фильтра расположен рядом с генератором, что упрощает доступ при подъёме автомобиля на подъёмнике. В обоих случаях рекомендуется использовать ключ-съёмник для фильтров диаметром 76 мм (Cummins) или головку на 24 мм для крышки (УМЗ).
Перед началом работ убедитесь, что двигатель остыл, а автомобиль установлен на ровной поверхности. Для Cummins потребуется ключ на 36 мм или специальный ленточный съёмник, так как фильтр часто прикипает. На УМЗ-4216 при снятии крышки будьте готовы к вытеканию остатков масла – подставьте ёмкость объёмом не менее 1 литра.
После замены фильтра на Cummins залейте масло до уровня между метками «MIN» и «MAX» на щупе, запустите двигатель и проверьте отсутствие течей. На УМЗ-4216 после установки нового картриджа обязательно замените уплотнительное кольцо крышки и затяните болты с моментом 15–18 Н·м. В обоих случаях через 50–100 км пробега повторно проверьте уровень масла.

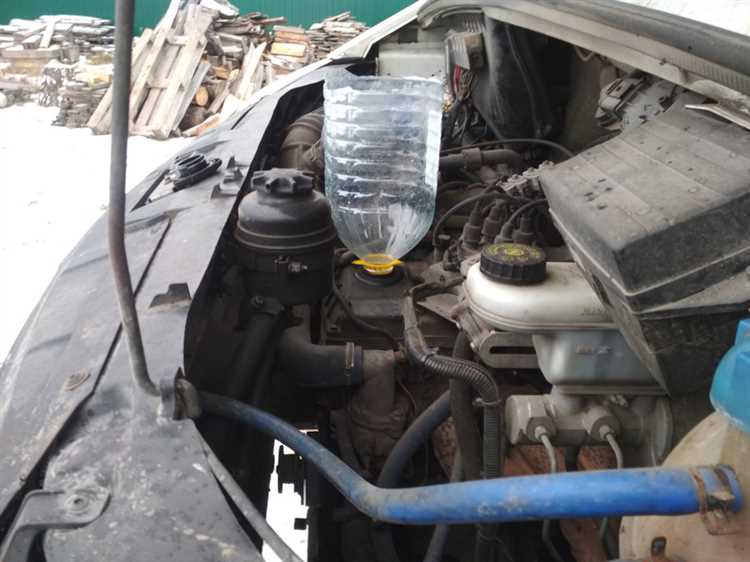

Расположение масляного фильтра на двигателе Cummins ISF2.8
На двигателе Cummins ISF2.8, устанавливаемом на Газель Некст, масляный фильтр расположен с правой стороны блока цилиндров, ближе к передней части моторного отсека. Его корпус выполнен из металла и имеет резьбовое крепление с уплотнительным кольцом. Для доступа к фильтру потребуется снять защитный пластиковый кожух двигателя, если он установлен, и использовать специальный ключ-съемник с размером головки 36 мм или ленточный ключ.
При замене фильтра важно учитывать, что на ISF2.8 он находится в непосредственной близости к выпускному коллектору, поэтому работы следует проводить на остывшем двигателе. Перед установкой нового фильтра необходимо смазать уплотнительное кольцо свежим моторным маслом и затянуть корпус с моментом 25–30 Н·м. Превышение усилия может привести к деформации резьбы или повреждению уплотнения.
Для визуальной идентификации фильтр имеет характерную цилиндрическую форму с ребрами жесткости и маркировку на корпусе. На Газель Некст с двигателем Cummins ISF2.8 используется фильтр с каталожным номером 5291091 или его аналог, например, Fleetguard LF16035. При выборе заменителя проверяйте соответствие габаритов и пропускной способности оригинальной детали.

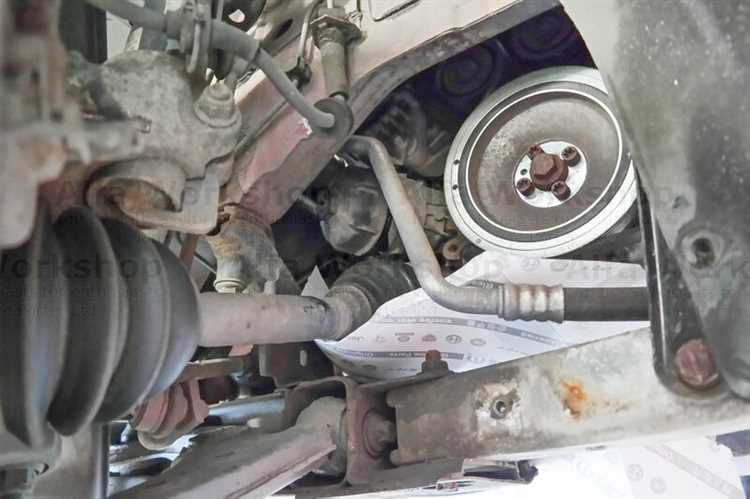

Как найти фильтр на моторе УМЗ-4216 Евро-5
На двигателе УМЗ-4216 Евро-5 масляный фильтр расположен с правой стороны блока цилиндров, ближе к передней части моторного отсека. Его корпус выполнен из металла и имеет характерную цилиндрическую форму с резьбовым штуцером в нижней части. Ориентиром служит генератор – фильтр находится чуть ниже и правее него, за патрубками системы охлаждения.
Для быстрого доступа к фильтру потребуется снять пластиковую защитную крышку двигателя, если она установлена. На моделях с кондиционером фильтр может быть частично закрыт компрессором – в этом случае удобнее подобраться снизу, используя смотровую яму или подъемник. Ключевой признак: фильтр вкручен в алюминиевый корпус масляного насоса, который крепится к блоку тремя болтами на 10.
- Отсоедините минусовую клемму аккумулятора – это исключит случайное замыкание при работе с металлическими деталями.
- Слейте масло из поддона (не менее 3 литров) через сливную пробку, чтобы избежать пролива при демонтаже фильтра.
- Используйте специальный ключ-съемник для масляных фильтров (чашечный или ленточный) – стандартный размер корпуса на УМЗ-4216 Евро-5: 76 мм в диаметре, резьба M20x1.5.
При установке нового фильтра обратите внимание на уплотнительное кольцо – оно должно быть смазано свежим моторным маслом. Затяжка производится вручную до упора, затем доворачивается на 3/4 оборота. Превышение момента затяжки (более 20 Н·м) может привести к деформации корпуса или повреждению резьбы.
На двигателях УМЗ-4216 Евро-5 с турбонаддувом фильтр может быть смещен ближе к турбокомпрессору. В этом случае для доступа потребуется отсоединить воздуховод от интеркулера и частично демонтировать кронштейн крепления турбины. Расположение фильтра в таких модификациях указано в сервисной документации под индексом «ТУРБО-Версия».
После замены фильтра запустите двигатель на 30–40 секунд и проверьте отсутствие течей из-под уплотнительного кольца. Уровень масла на щупе должен находиться между отметками «MIN» и «MAX» – при необходимости долейте до нормы. На моторах Евро-5 допускается использовать только фильтры с перепускным клапаном, рассчитанным на давление 1,2–1,4 бар.
Рекомендуемые аналоги фильтров для УМЗ-4216 Евро-5: Mann W920/21, Mahle OC 467, BIG Filter GB-102M. Избегайте подделок – оригинальный фильтр имеет лазерную гравировку на корпусе с серийным номером и датой производства. При замене каждые 10 000 км пробега ресурс двигателя увеличивается на 15–20%.
Отличия в размещении фильтра на бензиновых и дизельных версиях
На бензиновых модификациях Газель Некст (двигатели УМЗ-4216 или Evotech 2.7) масляный фильтр расположен на блоке цилиндров с правой стороны, ближе к передней части моторного отсека. Доступ к нему открыт сверху, что упрощает замену без демонтажа дополнительных элементов. Фильтр установлен вертикально, а его корпус часто имеет металлическую конструкцию с резьбовым креплением M20x1.5. При замене важно учитывать, что на бензиновых версиях сливная пробка поддона находится ниже фильтра, поэтому рекомендуется сначала слить масло, а затем откручивать фильтр, чтобы избежать попадания остатков в новый элемент.
Дизельные двигатели Cummins ISF2.8 на Газель Некст имеют принципиально иное расположение масляного фильтра – он вынесен на левую сторону блока цилиндров, ближе к салону. Фильтр установлен горизонтально или под небольшим углом, что требует использования специального ключа с удлинителем для демонтажа. Корпус фильтра на дизелях чаще пластиковый, с байонетным креплением, а не резьбовым. Особенность дизельных версий – наличие дополнительного теплообменника рядом с фильтром, который может ограничивать доступ, особенно при низких температурах, когда шланги становятся жесткими.
Ключевое отличие в обслуживании: на дизельных моделях перед заменой фильтра необходимо сбросить давление в системе смазки, отсоединив разъем датчика давления масла или выждав 10–15 минут после остановки двигателя. На бензиновых версиях такой процедуры не требуется. Также на Cummins ISF2.8 фильтр часто комплектуется сменным картриджем, а не цельным корпусом, что снижает стоимость расходников, но усложняет процесс замены из-за необходимости герметизации уплотнительных колец.

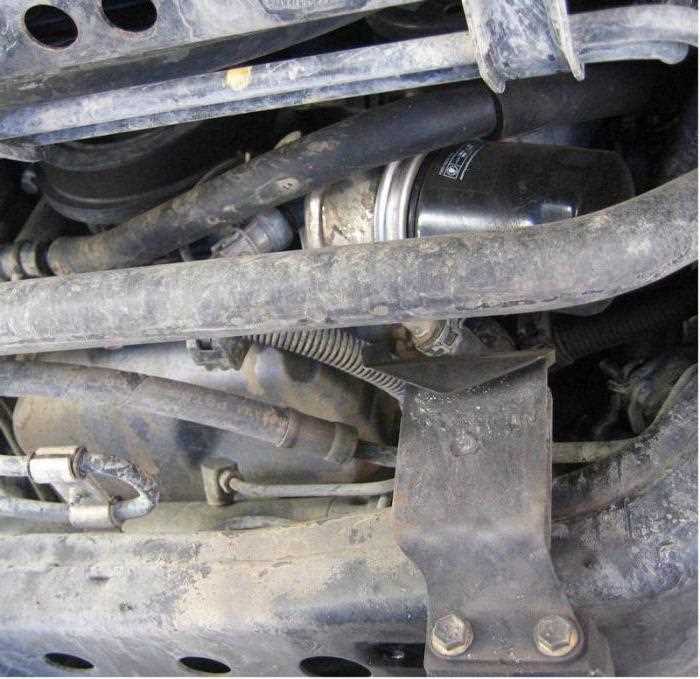

Инструменты для доступа к масляному фильтру без повреждений
Для демонтажа масляного фильтра на Газель Некст с двигателем Cummins ISF2.8 требуется ключ-чашка диаметром 76 мм с 14 гранями. Этот размер соответствует штатному фильтру Fleetguard LF16005 или аналогам (Mann HU 920/2 x, Mahle OC 595). Применение неподходящего инструмента приводит к срыву граней корпуса, деформации посадочного места или повреждению резьбы на блоке цилиндров. Для фильтров с пластиковым корпусом (например, на модификациях с двигателем УМЗ-4216) используйте ленточный ключ с регулируемым захватом – он равномерно распределяет усилие и исключает прокручивание.
Серповидный ключ с цепным захватом эффективен при ограниченном пространстве, но требует точной подгонки под корпус фильтра. Минимальный зазор между фильтром и соседними агрегатами на Газель Некст составляет 35 мм – при меньшем расстоянии используйте торцевой ключ с карданным шарниром. Для предотвращения протечек после установки нового фильтра нанесите тонкий слой моторного масла на резиновое уплотнительное кольцо и затяните его с моментом 20–25 Н·м. Превышение усилия приводит к разрыву прокладки или затрудненному демонтажу при следующей замене.
В случае прикипания фильтра применяйте съемник с трехлапым захватом или специализированный инструмент с гидравлическим приводом. Для двигателей Cummins ISF2.8 критически важно соблюдать последовательность: сначала ослабьте фильтр на 2–3 оборота ключом, затем слейте остатки масла через дренажное отверстие в корпусе. Это снижает риск попадания загрязнений в масляную систему. Храните инструменты в сухом месте – коррозия на рабочих поверхностях ключей увеличивает вероятность проскальзывания и повреждения фильтра.
Пошаговая разборка защиты картера для замены фильтра
На Газель Некст защита картера крепится на 6 болтах М10 с головкой на 13 мм и двух пластиковых фиксаторах в передней части. Первым делом снимите пластиковые заглушки фиксаторов, поддев их плоской отвёрткой. Болты расположены по периметру: два спереди (ближе к бамперу), два по центру и два сзади. Используйте удлинитель для трещотки – доступ к задним болтам ограничен глушителем. Откручивайте болты против часовой стрелки, придерживая защиту рукой, чтобы избежать падения.
- Инструменты: трещотка с головкой на 13 мм, удлинитель 100–150 мм, плоская отвёртка, ключ на 12 мм (при необходимости).
- Порядок действий: сначала пластиковые фиксаторы, затем болты от передних к задним.
- Проблемы: закисшие болты обработайте проникающей смазкой за 10–15 минут до демонтажа.
- Совет: при установке защиты замените повреждённые резиновые втулки – артикул 4301-1009040.
Типичные ошибки при поиске фильтра на Газель Некст
Первая и самая распространённая ошибка – поиск фильтра в районе масляного поддона. На Газель Некст с двигателями Cummins ISF2.8 или Evotech масляный фильтр расположен не снизу, а в верхней части моторного отсека, ближе к передней части автомобиля. Владельцы, привыкшие к классическим компоновкам, часто тратят время на осмотр поддона, хотя на этой модели фильтр скрыт за пластиковым кожухом или рядом с турбиной. Проверьте правую сторону двигателя (по ходу движения) – там находится корпус фильтра с резьбовым или картриджным элементом.
Вторая ошибка связана с путаницей между масляным и топливным фильтрами. На Cummins ISF2.8 оба фильтра расположены рядом, но имеют разные корпуса: масляный – металлический, с резьбовым креплением, а топливный – пластиковый, с быстросъёмными штуцерами. Часто автовладельцы принимают топливный фильтр за масляный, особенно если не знают о наличии двух систем фильтрации в одном месте. Ориентируйтесь на маркировку: на корпусе масляного фильтра обычно указаны параметры давления и тип масла.
- Игнорирование модификаций двигателя. На Газель Некст с Evotech 2.7 фильтр может находиться слева от двигателя, за генератором, в то время как на Cummins – справа. Перед поиском уточните модель двигателя по VIN-коду или сервисной книжке.
- Попытка снять фильтр без слива масла. На картриджных системах (например, на некоторых версиях Cummins) корпус фильтра соединён с масляной магистралью. Без частичного слива масла через пробку поддона или специальный клапан на корпусе фильтра вы рискуете залить моторный отсек.
- Использование неподходящего инструмента. Для резьбовых фильтров нужен специальный съёмник (чашечный или ленточный), а не газовый ключ – он деформирует корпус. Для картриджных систем потребуется торцевой ключ на 36 или 38 мм.
Ещё одна ошибка – неверная идентификация фильтра по каталогам. На Газель Некст устанавливаются фильтры с разными артикулами в зависимости от года выпуска и типа двигателя. Например, для Cummins ISF2.8 до 2018 года подходит Fleetguard LF16009, а после – LF16035. Используйте оригинальные каталоги ГАЗ или проверенные аналоги (Mann, Mahle), сверяя размеры резьбы (обычно M20x1.5) и высоту корпуса (около 120 мм).
Наконец, распространённая проблема – пренебрежение проверкой уплотнительного кольца при замене. На Газель Некст оно часто остаётся на посадочном месте корпуса, а новое кольцо из комплекта фильтра не устанавливается. Это приводит к течи масла уже через несколько километров после замены. Перед установкой нового фильтра всегда снимайте старое кольцо, очищайте посадочное место и смазывайте новое кольцо моторным маслом.
