Какой ток выдает автомобильный генератор постоянный или переменный

Автомобильный генератор – ключевой элемент бортовой электросистемы, отвечающий за питание всех потребителей и зарядку аккумуляторной батареи. На первый взгляд, вопрос о типе вырабатываемого тока кажется простым, но на практике он требует детального разбора. Современные генераторы переменного тока (альтернаторы) преобразуют механическую энергию двигателя в электрическую с частотой от 100 до 15 000 Гц в зависимости от оборотов коленвала. Однако на выходе системы напряжение всегда постоянное – 13,8–14,4 В для 12-вольтовых систем и 27,6–28,8 В для 24-вольтовых.

Внутри генератора переменный ток возникает за счёт вращения ротора в магнитном поле статора. Трехфазная обмотка статора генерирует переменное напряжение с амплитудой до 30 В и выше, но оно не пригодно для прямого использования в автомобильной сети. Для преобразования в постоянный ток применяется выпрямительный блок на диодах Шоттки или обычных кремниевых диодах, рассчитанных на токи от 50 до 120 А в зависимости от мощности генератора. Например, генератор Bosch на 90 А использует шесть диодов в мостовой схеме, обеспечивая пульсации напряжения не более 0,5 В при полной нагрузке.

Несмотря на то, что генератор изначально вырабатывает переменный ток, конечный потребитель получает постоянный. Это обусловлено требованиями аккумулятора, который заряжается только постоянным током, и чувствительной электроники автомобиля. При выходе из строя выпрямительного блока или регулятора напряжения пульсации могут достигать 2–3 В, что приводит к мерцанию ламп, сбоям в работе ЭБУ и преждевременному износу аккумулятора. Для диагностики рекомендуется использовать осциллограф, проверяя форму сигнала на клемме «B+» генератора – она должна быть ровной, без резких скачков.

Мощность современных генераторов варьируется от 60 А в бюджетных моделях до 200 А в автомобилях с высоким энергопотреблением (например, с системами старт-стоп или электрическим усилителем руля). При выборе генератора важно учитывать не только максимальный ток, но и КПД, который у качественных моделей достигает 70–80%. Низкий КПД приводит к перегреву, увеличению нагрузки на двигатель и повышенному расходу топлива. Для проверки эффективности работы генератора измерьте ток заряда на холостых оборотах – он должен составлять не менее 30–50% от номинального значения.

Какой ток вырабатывает генератор автомобиля: постоянный или переменный

Автомобильный генератор изначально вырабатывает переменный ток. Это обусловлено принципом работы устройства: вращение ротора в магнитном поле статора индуцирует в обмотках переменное напряжение с частотой, зависящей от оборотов двигателя. На холостом ходу частота составляет около 100–200 Гц, при повышенных оборотах достигает 1–1,5 кГц. Переменный ток необходим для эффективной работы выпрямительного моста, который преобразует его в постоянный.

Выпрямление осуществляется с помощью диодного моста, состоящего из 6–9 диодов (в зависимости от конструкции). Он отсекает отрицательные полуволны и сглаживает пульсации, обеспечивая на выходе напряжение 13,8–14,5 В при работающем двигателе. Без выпрямителя бортовая сеть автомобиля, рассчитанная на постоянный ток, вышла бы из строя: аккумулятор не заряжался бы, а электронные блоки управления получали бы повреждения.

Современные генераторы оснащаются интегральными регуляторами напряжения, которые стабилизируют выходное значение независимо от оборотов. Например, при 800 об/мин двигателя генератор выдаёт те же 14 В, что и при 3000 об/мин. Это критично для работы чувствительной электроники: датчиков, ЭБУ, систем зажигания. Переменный ток внутри генератора остаётся неизбежным этапом, но на выходе всегда преобразуется в постоянный.

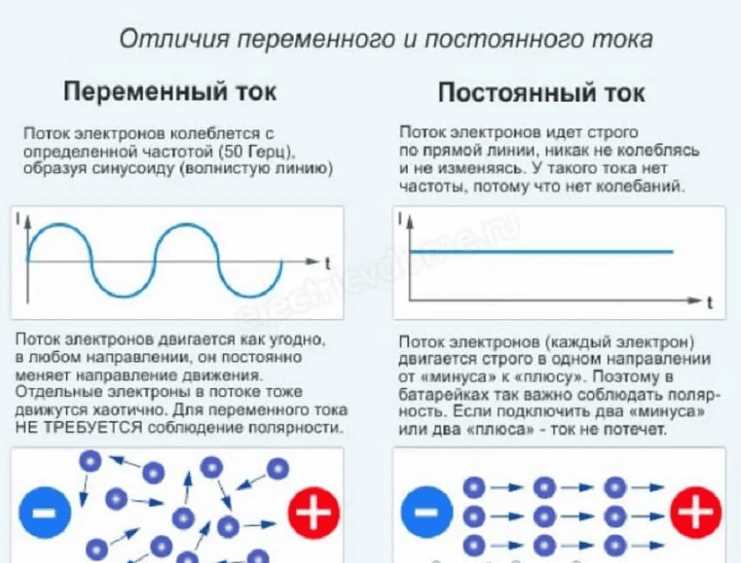

В автомобильной электрике используются два основных типа тока: постоянный (DC) и переменный (AC). Постоянный ток течёт в одном направлении с неизменной полярностью, что делает его идеальным для питания бортовых систем, аккумуляторов и электронных компонентов. Напряжение в легковых автомобилях составляет 12 В, в грузовых – 24 В, а в электромобилях может достигать 400–800 В. Переменный ток меняет направление с частотой 50–60 Гц (в бытовых сетях) или до 1000 Гц в специализированных автомобильных системах, например, в генераторах с интегрированными выпрямителями.

Генератор автомобиля изначально вырабатывает переменный ток, который преобразуется в постоянный с помощью диодного моста. Это необходимо, поскольку аккумулятор и большинство потребителей (стартер, ЭБУ, фары) работают только на постоянном токе. Переменный ток в чистом виде встречается лишь в отдельных узлах: датчиках ABS, некоторых типах электродвигателей (например, вентиляторах охлаждения с регулируемой скоростью) и системах зарядки для гибридных автомобилей, где используется высокочастотный AC для эффективной передачи энергии.

Отличия между типами тока критичны для выбора компонентов. Постоянный ток обеспечивает стабильное напряжение, но требует защиты от коротких замыканий и переполюсовки – для этого применяются предохранители, реле и стабилизаторы. Переменный ток легче трансформировать (повышать или понижать напряжение), но его сложнее хранить, поэтому в автомобилях он всегда преобразуется в DC. Исключение – системы рекуперативного торможения в электромобилях, где AC используется для генерации энергии при замедлении.

Проблемы с типом тока часто проявляются в неисправностях генератора или выпрямителя. Если диодный мост повреждён, в бортовую сеть попадает переменный ток, что приводит к мерцанию ламп, сбоям в работе ЭБУ и ускоренному износу аккумулятора. Диагностировать такую неисправность можно с помощью осциллографа: на клеммах аккумулятора вместо ровной линии постоянного напряжения будут наблюдаться пульсации. Для проверки достаточно мультиметра в режиме AC – при исправном выпрямителе переменная составляющая не должна превышать 0,5 В.

В современных автомобилях с системами Start-Stop и гибридными приводами применяются оба типа тока одновременно. Например, тяговый электродвигатель работает на переменном токе (частота до 15 кГц), а вспомогательные системы – на постоянном. Для согласования используются инверторы и конвертеры, преобразующие DC в AC и обратно. Это требует более сложной электроники, но повышает эффективность: КПД электродвигателя на переменном токе достигает 95%, тогда как на постоянном – не более 85%.

При ремонте или тюнинге электрики важно учитывать тип тока. Замена штатного генератора на более мощный может потребовать обновления диодного моста, если новый агрегат выдаёт повышенную частоту или амплитуду переменного тока. Подключение дополнительных потребителей (например, лебёдки или мощной аудиосистемы) без стабилизатора напряжения приведёт к просадкам и перегреву проводки. Для защиты от помех, вызванных переменным током, в цепях сигнальных линий (CAN-шина, датчики) используются фильтры на ферритовых кольцах и экранированные кабели.

Почему автомобильный генератор изначально вырабатывает переменный ток

Автомобильный генератор конструктивно основан на принципе электромагнитной индукции, открытом Фарадеем в 1831 году. Вращающееся магнитное поле ротора (обычно электромагнита с обмоткой возбуждения) пересекает неподвижные обмотки статора, индуцируя в них переменную ЭДС. Частота этого тока напрямую зависит от оборотов двигателя: при 3000 об/мин и 6 парах полюсов ротора частота составит 300 Гц. Переменный ток возникает естественным образом из-за циклического изменения магнитного потока через обмотки, что делает его неизбежным следствием работы генератора.

Использование переменного тока на первичном этапе обусловлено эффективностью преобразования механической энергии в электрическую. Генераторы переменного тока (синхронные машины) имеют КПД до 80–85%, тогда как аналогичные устройства постоянного тока – не более 60–70%. Кроме того, переменный ток позволяет применять компактные и надежные выпрямители на диодах (обычно 6–9 диодов в мостовой схеме), которые преобразуют его в постоянный с минимальными потерями. Ротор генератора не требует коллектора и щеток для съема тока, что снижает износ и упрощает конструкцию.

Еще одна причина – стабилизация напряжения. Переменный ток легко трансформируется, что позволяет регулировать выходное напряжение с помощью реле-регулятора. Современные генераторы поддерживают напряжение в диапазоне 13,8–14,5 В независимо от оборотов двигателя, компенсируя падение напряжения на выпрямителе (около 1,4 В для кремниевых диодов). Постоянный ток такой гибкости не обеспечивает, требуя сложных механических регуляторов или дополнительных преобразователей, что увеличивает стоимость и снижает надежность системы.

Как происходит преобразование переменного тока в постоянный внутри генератора

Автомобильный генератор изначально вырабатывает трехфазный переменный ток с частотой 50–150 Гц в зависимости от оборотов двигателя. Этот ток не пригоден для питания бортовой сети, так как большинство электронных компонентов и аккумулятор требуют стабильного постоянного напряжения 12–14,5 В. Преобразование происходит непосредственно в корпусе генератора с помощью выпрямительного блока, состоящего из диодов.

Выпрямительный блок содержит 6 мощных полупроводниковых диодов, собранных по мостовой схеме Ларионова. Три диода подключены к положительной шине, три – к отрицательной (массе). Каждая фаза генератора соединена с парой диодов: один пропускает положительную полуволну, другой – отрицательную, инвертируя её в положительную. Это обеспечивает двухполупериодное выпрямление, снижая пульсации выходного напряжения.

Диоды в выпрямителе работают при токах до 100 А и напряжении до 20 В. Для эффективного отвода тепла они монтируются на алюминиевый радиатор, часто объединённый с корпусом генератора. Температура диодов не должна превышать 150 °C – превышение приводит к деградации p-n-перехода и потере выпрямительных свойств. В современных генераторах используются диоды Шоттки с падением напряжения 0,3–0,5 В вместо 0,7–1 В у обычных кремниевых, что повышает КПД на 5–8%.

• Фазные обмотки статора подключены к диодному мосту через клеммы «~» или «AC».
• Дополнительный диод (или диодный мост) может использоваться для питания обмотки возбуждения.

После выпрямления ток всё ещё содержит пульсации с амплитудой до 1–2 В. Для их сглаживания применяется конденсатор ёмкостью 1000–4700 мкФ, установленный на выходе генератора. Он заряжается на пиках напряжения и разряжается в провалах, снижая пульсации до 0,1–0,3 В. Недостаточная ёмкость конденсатора приводит к помехам в радиоаппаратуре и нестабильной работе ЭБУ.

Обмотка возбуждения генератора питается постоянным током через регулятор напряжения. В классических системах регулятор механически переключает ток возбуждения, поддерживая выходное напряжение в пределах 13,8–14,4 В. В электронных регуляторах используется широтно-импульсная модуляция (ШИМ) с частотой 100–500 Гц, что позволяет точнее контролировать ток возбуждения и снижать нагрев обмотки.

При диагностике выпрямительного блока проверяют сопротивление диодов в прямом и обратном направлениях мультиметром. В прямом направлении сопротивление должно составлять 500–700 Ом, в обратном – бесконечность. Короткое замыкание диода приводит к падению напряжения генератора на 2–3 В, а обрыв – к полному отсутствию зарядки. Замена диодов требует пайки с температурой не выше 260 °C и временем воздействия до 3 секунд, чтобы избежать повреждения полупроводниковой структуры.

В генераторах переменного тока с жидкостным охлаждением выпрямительный блок может размещаться отдельно от статора для улучшения теплоотвода. В таких системах диоды устанавливаются на медный радиатор с циркулирующим антифризом, что позволяет повысить рабочий ток до 150–200 А без риска перегрева. Однако это усложняет конструкцию и увеличивает стоимость обслуживания.

Какую роль играет диодный мост в работе автомобильного генератора

Автомобильный генератор вырабатывает трёхфазный переменный ток с частотой 100–150 Гц при средних оборотах двигателя (2000–3000 об/мин). Диодный мост, состоящий из 6 или 9 силовых диодов (в зависимости от конструкции), преобразует его в постоянный ток с пульсациями не более 0,5 В. Без этого преобразования бортовая сеть, рассчитанная на 12–14,5 В постоянного напряжения, вышла бы из строя: аккумулятор не заряжался бы, а электронные блоки управления (ЭБУ) получали бы нестабильное питание, что приводило бы к сбоям в работе двигателя и систем безопасности.

Диоды моста работают в режиме односторонней проводимости, пропуская ток только в одном направлении и блокируя обратные импульсы. При выходе из строя даже одного диода (например, из-за перегрева или короткого замыкания) напряжение на выходе генератора падает на 2–3 В, что приводит к недозаряду аккумулятора и повышенной нагрузке на оставшиеся диоды. Для диагностики используют мультиметр в режиме проверки диодов: прямое падение напряжения на исправном диоде должно составлять 0,5–0,7 В, обратное сопротивление – бесконечность. При замене моста рекомендуется выбирать модели с запасом по току (не менее 80 А для легковых автомобилей), так как штатные диоды часто работают на пределе мощности.

Какие последствия будут, если генератор начнет выдавать переменный ток вместо постоянного

Автомобильная бортовая сеть рассчитана на постоянный ток напряжением 12–14,5 В. Переменный ток, даже с аналогичным действующим значением, вызовет немедленный отказ большинства электронных компонентов. Микроконтроллеры ЭБУ, датчики ABS и системы стабилизации работают в диапазоне 9–16 В постоянного тока, а переменная составляющая выше 0,5 В приводит к сбоям в работе или полному выходу из строя. Например, блок управления двигателем Bosch ME7.9.7 выдерживает пульсации не более 0,1 В, иначе возникают ошибки по датчикам кислорода и детонации.

Аккумуляторная батарея не предназначена для зарядки переменным током. При подаче синусоидального напряжения на клеммы начинается интенсивный электролиз воды в электролите, что приводит к выделению водорода и кислорода. За 30–40 минут работы в таком режиме уровень электролита снижается на 10–15%, а пластины сульфатируются. В герметичных AGM-батареях давление газов превышает допустимые 0,2–0,3 бара, что вызывает срабатывание предохранительных клапанов и потерю емкости до 30%.

Электродвигатели постоянного тока в автомобиле – стартер, вентилятор охлаждения, насос омывателя – при питании переменным током теряют до 40% крутящего момента из-за реактивного сопротивления обмоток. Например, стартер Valeo 438200 при 50 Гц развивает не более 120 Н·м вместо паспортных 200 Н·м, что недостаточно для запуска двигателя при температуре ниже -10°C. Кроме того, переменный ток вызывает вибрацию ротора на частоте сети, что приводит к ускоренному износу подшипников и щеточно-коллекторного узла.

Осветительные приборы, особенно светодиодные, критически чувствительны к переменному току. Драйверы LED-фар рассчитаны на входное напряжение 9–16 В постоянного тока с пульсациями не более 0,02 В. При подаче переменного напряжения частотой 50–100 Гц светодиоды начинают мерцать с частотой сети, что вызывает утомление водителя и снижает видимость на 20–25%. Кроме того, драйверы перегреваются из-за реактивной мощности, что приводит к их выходу из строя в течение 5–10 часов работы. Галогенные лампы менее чувствительны, но их срок службы сокращается на 50–60% из-за перегрева нити накала.

Для диагностики неисправности генератора, выдающего переменный ток, необходимо использовать осциллограф с полосой пропускания не менее 100 кГц. Подключите щупы к клемме «+» генератора и массе при работающем двигателе на холостом ходу. Нормальное напряжение должно быть постоянным с пульсациями не более 0,5 В. Если на экране наблюдается синусоида с амплитудой выше 1 В, требуется замена выпрямительного моста или регулятора напряжения. Временное решение – установка внешнего диодного моста на ток не менее 80 А, но это снижает КПД системы на 5–7%.
