Снятие обшивки двери на Kia Ceed первого поколения (2006–2012 гг.) – задача, требующая точности. Конструкция дверей на этой модели предусматривает скрытые крепления, пластиковые защелки и электрические разъемы, которые легко повредить при неаккуратном демонтаже. В отличие от более поздних версий, где обшивка фиксируется преимущественно клипсами, здесь используются комбинированные крепления: винты под заглушками, пистоны и металлические скобы. Перед началом работ отключите аккумулятор, чтобы избежать короткого замыкания при отсоединении проводки стеклоподъемников или динамиков.
Инструменты, которые понадобятся: плоская отвертка с тонким жалом (для поддевания заглушек), крестовая отвертка PH2, пластиковые монтажные лопатки (или аналогичные приспособления для снятия клипс без повреждений), а также магнит – для извлечения упавших винтов из дверной полости. Начинайте с демонтажа ручки открывания двери: подденьте декоративную накладку у основания ручки, открутите два винта под ней. Затем снимите блок управления стеклоподъемниками (если есть) – он крепится на защелках и имеет разъем, который нужно аккуратно отсоединить, нажав на фиксатор.

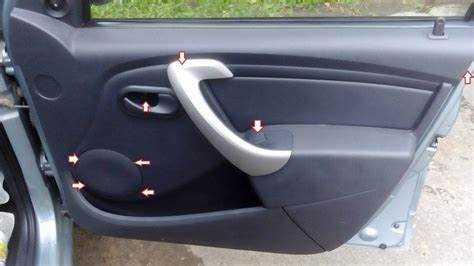

Обшивка фиксируется 8–10 пластиковыми пистонами по периметру и двумя винтами в нижней части. Пистоны расположены неравномерно: три в районе ручки, два у зеркала, остальные по контуру. Чтобы не сломать их, используйте монтажную лопатку, начиная с нижнего угла двери, постепенно поддевая обшивку по кругу. Особое внимание уделите зоне динамика – здесь пистоны часто ломаются из-за плотной посадки. После снятия обшивки отложите ее в сторону, не допуская перегибов проводов, если они остались подключенными.
Если цель разборки – замена стеклоподъемника или ремонт замка, обратите внимание на металлический каркас двери. Он крепится на болтах под обшивкой, но доступ к ним ограничен. Для демонтажа механизма потребуется частично снять влагозащитную пленку – не рвите ее, а аккуратно отклейте скотч по краям. При обратной сборке замените все поврежденные пистоны (артикул оригинальных – 82391-2H000) и проверьте герметичность пленки, чтобы избежать попадания влаги в дверную полость.
Как разобрать дверь Киа Сид 1: снятие обшивки
Снятие обшивки двери Киа Сид 1 поколения требует аккуратности и последовательности. Начните с демонтажа пластиковой накладки внутренней ручки открывания двери – она крепится на двух скрытых защелках. Подденьте её плоской отверткой с тонким жалом, начиная с нижнего края, и осторожно отсоедините, избегая резких движений, чтобы не сломать фиксаторы. После этого открутите два винта под накладкой: один под заглушкой в углублении ручки, второй – ближе к замку.
Следующий шаг – отсоединение электрических разъемов. На обшивке расположены коннекторы для стеклоподъемников, зеркал с подогревом и динамиков (если они установлены). Перед отключением отожмите фиксаторы разъемов пальцами или тонкой отверткой, потянув их строго в сторону, а не вверх. У моделей с 2006 по 2009 год разъем стеклоподъемника часто закреплен на пластиковом кронштейне – его нужно сначала освободить, сдвинув фиксатор в сторону.
Обшивка удерживается на металлическом каркасе двери восемью пластиковыми клипсами: четыре по периметру, две в нижней части и две возле динамика. Для их снятия используйте специальный съемник для клипс или широкую плоскую отвертку, обернутую изолентой, чтобы не повредить лакокрасочное покрытие. Вставьте инструмент между обшивкой и дверью, аккуратно отжимая клипсы по одной, начиная с нижнего угла. Если клипса сломалась, замените её на новую (артикул 82391-2H000 для оригинальной детали).
После отсоединения всех креплений потяните обшивку на себя, начиная с нижнего края, чтобы освободить её от дверного каркаса. Не тяните за верхнюю часть – там расположен трос замка, который легко повредить. Если обшивка не поддается, проверьте, не осталось ли незамеченных винтов или защелок. У моделей с боковыми подушками безопасности (SRS) перед снятием обшивки отключите аккумулятор и выждите 10 минут для разрядки системы.
При обратной установке сначала защелкните верхнюю часть обшивки, затем нижнюю, убедившись, что все клипсы вошли в пазы. Затягивайте винты с усилием 2–3 Н·м, чтобы не сорвать резьбу. Перед окончательной фиксацией проверьте работу стеклоподъемников и замка – если механизмы функционируют корректно, завершите сборку, установив накладку ручки и заглушки.
Какие инструменты понадобятся для демонтажа обшивки двери
Для снятия обшивки двери Kia Ceed первого поколения потребуется набор инструментов, адаптированный под особенности крепежа и конструкции. Основная сложность – скрытые пистоны и винты под декоративными заглушками, поэтому без специализированных приспособлений не обойтись.
Базовый комплект включает:
- Пластиковые монтажные лопатки – 2–3 штуки разной ширины (5–10 мм). Металлические аналоги могут повредить пластиковые защелки или лакокрасочное покрытие кузова. Оптимальный материал – нейлон или поликарбонат.
- Отвертки с насадками Torx – T20 и T25 для винтов крепления ручки и динамика. На некоторых моделях встречаются винты под крестовую отвертку PH2, но Torx надежнее фиксируется и не срывает шлицы.
- Крючок для снятия пистонов – специальный инструмент с изогнутым наконечником, позволяющий поддеть и извлечь пластиковые фиксаторы без разрушения. Альтернатива – тонкая плоская отвертка, но риск сломать пистон выше.
Дополнительные приспособления ускорят процесс и минимизируют риски:
- Магнитная лента или поддон – для сбора мелких винтов и пистонов. Особенно актуально при работе с дверью водителя, где крепежа больше из-за наличия блока управления стеклоподъемниками.
- Фонарик с узким лучом – подсветка труднодоступных мест (например, за динамиком или в нижней части обшивки). Светодиодные модели с регулируемой яркостью предпочтительнее.
- Съемник клипс – универсальный инструмент для извлечения пистонов с плоской или круглой шляпкой. Подходит для большинства пластиковых фиксаторов в дверях Kia Ceed.
Если обшивка снимается для доступа к электропроводке или механизму замка, пригодятся:
- Мультиметр – для проверки целостности цепей после демонтажа. Особенно важен при диагностике неисправностей стеклоподъемников или центрального замка.
- Изолента или термоусадочные трубки – для временной фиксации проводов, если требуется отсоединить разъемы. Избегайте использования скотча – он оставляет клейкий след.
- Смазка на силиконовой основе – для обработки резиновых уплотнителей и направляющих стеклоподъемника после сборки. Не применяйте WD-40 – она высыхает и притягивает пыль.
Для работы с дверью пассажира или задней дверью потребуется меньше инструментов, но принцип остается тем же. Основные винты расположены:
- Под декоративной накладкой ручки (2 винта Torx T20).
- В нише динамика (1 винт Torx T25).
- В нижней части обшивки (скрыты под пластиковой заглушкой, крепятся пистонами).
Пистоны обшивки Kia Ceed – одноразовые. При демонтаже они часто ломаются, поэтому рекомендуется заранее приобрести ремкомплект (артикул 81230-2H000 для передних дверей, 81230-2H500 для задних). В крайнем случае подойдут универсальные пистоны диаметром 6–8 мм, но оригинальные обеспечивают лучшую фиксацию.
Избегайте чрезмерных усилий при поддевании обшивки – пластик хрупкий, особенно в местах крепления к металлическому каркасу двери. Если пистон не поддается, проверьте наличие дополнительных винтов или скрытых защелок. На моделях с 2009 года выпуска встречаются усиленные крепления в зоне подлокотника.
После снятия обшивки осмотрите металлическую часть двери на предмет коррозии или влаги. Если обнаружены следы ржавчины, обработайте участки преобразователем и нанесите антикоррозийный состав. Это предотвратит дальнейшее разрушение металла и продлит срок службы двери.
Как правильно отсоединить электрические разъемы стеклоподъемников и динамиков
При работе с разъемами учитывайте их тип: стеклоподъемники используют 6-контактные разъемы Molex (артикул 390121-6006 для левой двери, 390121-6007 для правой), а динамики – 2-контактные клеммы с пружинными зажимами. Если разъем не отсоединяется, проверьте наличие коррозии или окисления контактов – очистите их спиртом и мягкой щеткой. Не тяните за провода, только за корпус разъема, чтобы избежать повреждения изоляции. После отсоединения закрепите провода изолентой или пластиковыми стяжками, чтобы они не мешали при снятии обшивки.
Пошаговая последовательность снятия пластиковых клипс без повреждений
Клипсы обшивки двери Kia Ceed I (2006–2012) фиксируются защёлками с центральным штифтом. Для их демонтажа потребуется пластиковая лопатка шириной 10–15 мм или тонкая отвёртка, обмотанная изолентой. Начинайте с нижнего края обшивки: вставьте инструмент под клипсу на 3–5 мм, аккуратно отожмите пластиковый корпус от металла двери, пока не услышите щелчок. Затем потяните клипсу на себя, удерживая её за основание – центральный штифт должен выйти из посадочного гнезда без усилий. Если штифт остался в двери, извлеките его отдельно тонкими плоскогубцами.
Распространённые ошибки при снятии:
- Использование металлических инструментов без защиты – приводит к сколам пластика или царапинам на лакокрасочном покрытии.
- Рывковое воздействие на клипсу – деформирует защёлки, делая повторную установку невозможной.
- Пренебрежение проверкой штифта после снятия – оставленный в двери элемент блокирует установку обшивки.
Для клипс с повреждёнными защёлками используйте ремкомплект (артикул 82390-2H000 для оригинальных деталей) или аналоги от Febi, Meyle. Перед установкой смажьте штифты силиконовой смазкой – это снизит усилие при монтаже и предотвратит скрипы.
Как аккуратно отщелкнуть обшивку в местах крепления ручки двери
Крепление обшивки в зоне дверной ручки Киа Сид 1 выполнено на пластиковых пистонах и защелках, скрытых под декоративной накладкой. Начните с демонтажа заглушки под ручкой: подденьте её плоской отвёрткой с тонким жалом, вставив инструмент в щель у нижнего края. Действуйте без рывков – пластик хрупкий, особенно при низких температурах. После снятия заглушки откроется доступ к винту Torx T20, который нужно выкрутить.
Следующий шаг – отсоединение тяги блокировки двери. Она фиксируется на металлическом кронштейне ручки пластиковым зажимом. Сожмите зажим пальцами или пассатижами с узкими губками, затем сдвиньте его вниз по тяге. Если зажим не поддаётся, капните на место соединения WD-40 и подождите 2–3 минуты. Избегайте перекосов – тяга должна свободно выйти из паза.
Основные защелки обшивки вокруг ручки расположены в трёх точках:
- верхняя – под декоративной накладкой;
- боковая – у изгиба обшивки, ближе к зеркалу;
- нижняя – под ручкой, рядом с винтом.
Для отщёлкивания используйте специальную лопатку для пластика или тонкую отвёртку, обмотанную изолентой. Вставляйте инструмент в зазор между обшивкой и металлом двери, начиная с нижней защелки, и плавно надавливайте, пока не услышите щелчок.
При работе с верхней защелкой удерживайте обшивку второй рукой, чтобы избежать резкого отрыва. Если защелка не поддаётся, проверьте, не осталось ли незамеченных винтов или скрытых пистонов. На Киа Сид 1 часто встречается дополнительный пистон под резиновым уплотнителем стекла – его легко пропустить. Для проверки проведите пальцем по периметру обшивки, нащупывая выступы.
После отсоединения всех защелок потяните обшивку на себя, начиная с нижнего угла. Если она не снимается, не тяните с усилием – вероятно, осталось неразъединённое крепление. Осмотрите зону вокруг динамика и подлокотника: там могут быть дополнительные пистоны или клипсы. Для их демонтажа используйте съёмник для пистонов или тонкие круглогубцы.
Сняв обшивку, отложите её на чистую поверхность, избегая контакта с острыми предметами. Перед обратной установкой проверьте состояние защелок и пистонов: треснувшие или деформированные замените новыми (артикул для Киа Сид 1 – 81631-2H000). Смажьте места крепления силиконовой смазкой, чтобы облегчить последующий демонтаж.
Особенности демонтажа обшивки передней и задней двери Киа Сид 1
Передняя дверь Киа Сид 1 крепится на восьми пластиковых фиксаторах и двух винтах под декоративными заглушками. Первым делом снимается накладка внутренней ручки двери – она удерживается защёлками по периметру и одним винтом Torx T20 под заглушкой. Заглушку аккуратно поддевают плоской отвёрткой, избегая повреждения лакокрасочного покрытия. После откручивания винта накладка снимается движением вверх и на себя.
Задняя дверь отличается наличием дополнительного крепления в районе динамика. Обшивка фиксируется девятью клипсами и тремя винтами: два под заглушками ручки и один в нише подлокотника. Динамик удерживается четырьмя саморезами Phillips №2, которые необходимо выкрутить перед снятием панели. Без демонтажа динамика обшивку снять невозможно – она упирается в его корпус.
На обеих дверях присутствуют проводка к электростеклоподъёмникам и зеркалам. Разъёмы питания отсоединяются после снятия обшивки, но перед этим рекомендуется отключить аккумулятор, чтобы избежать короткого замыкания. Провода в передней двери проходят через гофрированный уплотнитель – его нужно аккуратно вытянуть из технологического отверстия, не перегибая кабель.
Клипсы обшивки изготовлены из хрупкого пластика и часто ломаются при неосторожном демонтаже. Запасные фиксаторы можно приобрести заранее по каталожным номерам: 82315-2H000 для передней двери и 82315-2H010 для задней. При установке новых клипс их смазывают силиконовой смазкой для облегчения последующего снятия.
В нижней части обшивки передней двери установлен дренажный клапан, который легко повредить при резком отрыве панели. Его нужно сначала отсоединить, сжав фиксирующие усики, а затем аккуратно вытащить из посадочного места. На задней двери аналогичный клапан отсутствует, но есть резиновый уплотнитель, который может прилипнуть к металлу – его отделяют пластиковой лопаткой.
При обратной установке обшивки важно правильно выровнять её по периметру, начиная с верхнего края. Клипсы вставляются в отверстия до характерного щелчка, после чего панель прижимается по всей площади. Винты затягиваются с усилием 2–3 Н·м, чтобы не сорвать резьбу в пластиковых втулках. Накладка ручки устанавливается последней – её фиксаторы должны войти в пазы без перекосов.
Если после сборки остаются зазоры между обшивкой и металлом двери, проверяют наличие посторонних предметов в посадочных местах или деформацию панели. Частая ошибка – забытый в нише подлокотника винт, который мешает плотному прилеганию обшивки. В таких случаях демонтаж повторяют, уделяя внимание каждому крепёжному элементу.
Типичные ошибки при снятии обшивки и как их избежать
Первая распространённая ошибка – чрезмерное усилие при отщёлкивании клипс. Обшивка двери Киа Сид 1 крепится на пластиковых фиксаторах, расположенных по периметру и в местах установки динамиков. Применение силы приводит к их поломке, особенно если клипсы уже изношены или пересохли. Чтобы избежать этого, используйте специальный съёмник для обшивки или плоскую отвёртку, обёрнутую изолентой, но действуйте аккуратно: поддевайте фиксаторы поочерёдно, начиная с нижнего угла, и слегка покачивайте панель, чтобы равномерно распределить нагрузку.
Вторая ошибка – игнорирование скрытых креплений. На дверях Киа Сид 1 обшивка дополнительно фиксируется винтами под декоративными заглушками и в ручке открывания двери. Пропуск хотя бы одного винта приведёт к перекосу панели и возможному повреждению пластика. Перед началом работ снимите заглушки с помощью тонкой отвёртки, проверьте наличие винтов под ними и в нише ручки – их обычно два: один под резиновым уплотнителем, второй в углублении.
Третья проблема – отсоединение электропроводки без предварительной подготовки. Если дверь оснащена электростеклоподъёмниками, зеркалами с подогревом или динамиками, их разъёмы часто расположены под обшивкой. Резкое дёргание проводов может повредить контакты или оборвать тонкие жилы. Перед снятием панели отключите аккумулятор, затем аккуратно отсоедините разъёмы, нажав на фиксаторы пальцами или отвёрткой. Для удобства промаркируйте провода скотчем, чтобы не перепутать их при обратной сборке.
Последняя ошибка – пренебрежение проверкой состояния уплотнителей и крепёжных элементов после снятия. Часто при обратной установке обшивки забывают очистить посадочные места от грязи или заменить сломанные клипсы. Это приводит к дребезжанию панели на ходу и неплотному прилеганию. Перед монтажом протрите поверхность двери влажной салфеткой, смажьте новые клипсы силиконовой смазкой и убедитесь, что все фиксаторы встали на место с характерным щелчком. Если оригинальные клипсы отсутствуют, используйте аналоги с артикулом 82390-2H000 – они подходят для большинства модификаций Киа Сид 1.
