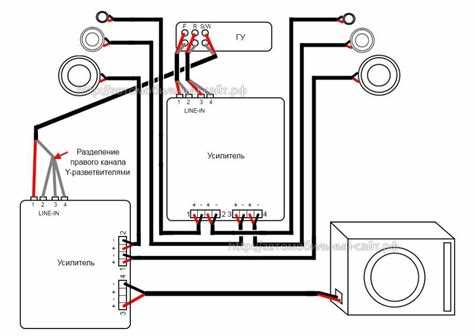

Как подключить 2 усилителя между собой

Параллельное и последовательное подключение усилителей решает конкретные задачи в аудиосистемах: увеличение выходной мощности, снижение искажений или адаптация к низкоомным нагрузкам. Каждый метод имеет строгие технические ограничения и требует учета параметров оборудования. Например, при параллельном соединении двух усилителей с выходным сопротивлением 0,1 Ом и номинальной мощностью 100 Вт на нагрузку 4 Ом суммарная мощность достигнет 200 Вт, но только при условии синфазного сигнала и идентичных характеристик каналов. Отклонение фазы на 10° уже снижает эффективность на 5–7%.

Последовательное подключение применяется реже, но незаменимо при работе с высокоомными нагрузками или для увеличения напряжения сигнала. Два усилителя с выходным напряжением 20 В каждый, соединенные последовательно, дадут 40 В на нагрузке 8 Ом, что эквивалентно 200 Вт мощности. Однако критически важно соблюдать полярность и использовать усилители с одинаковым коэффициентом усиления – разница в 0,5 дБ приведет к нелинейным искажениям до 1,2%. Для минимизации рисков рекомендуется применять активные разделители сигнала с буферными каскадами.

При параллельном подключении ключевую роль играет выходное сопротивление усилителей. Если оно превышает 0,05 Ом, возникает неравномерное распределение тока между каналами, что вызывает перегрев одного из устройств. Для компенсации используют симметрирующие резисторы номиналом 0,1–0,2 Ом, но это снижает КПД системы на 3–4%. В профессиональных установках применяют усилители с встроенными схемами балансировки тока, например, класса D с обратной связью по току. Без таких мер срок службы оборудования сокращается на 30–40%.

Последовательное соединение требует особого внимания к изоляции выходных каскадов. Стандартные усилители не рассчитаны на работу с «плавающим» потенциалом, поэтому необходимо использовать трансформаторную развязку или гальванически изолированные источники питания. Игнорирование этого требования приводит к пробою выходных транзисторов при напряжении выше 60 В. В системах с напряжением свыше 100 В рекомендуется применять усилители с дифференциальными выходами и защитой от перенапряжения.

Как выбрать схему подключения в зависимости от мощности нагрузки

Мощность нагрузки – ключевой параметр, определяющий выбор между параллельным и последовательным подключением усилителей. Если нагрузка потребляет менее 50 Вт, последовательное соединение предпочтительнее: оно снижает ток в цепи, уменьшая потери на проводах и нагрев компонентов. Для нагрузок от 50 до 200 Вт оптимально использовать параллельное подключение, так как оно распределяет ток между усилителями, предотвращая перегрузку одного канала.

При мощности нагрузки свыше 200 Вт параллельное соединение становится обязательным. Например, для акустических систем с сопротивлением 4 Ом и мощностью 300 Вт требуется минимум два усилителя по 150 Вт, подключенных параллельно. Это позволяет избежать искажений сигнала и перегрева выходных каскадов. Важно учитывать, что суммарная мощность усилителей должна превышать мощность нагрузки на 20–30% для запаса по надежности.

Для низкоомных нагрузок (2 Ом и ниже) параллельное подключение – единственный рабочий вариант. Последовательное соединение в таких случаях приведет к падению напряжения и нестабильной работе системы. Например, при нагрузке 2 Ом и мощности 400 Вт потребуется четыре усилителя по 100 Вт, объединенных параллельно, чтобы обеспечить равномерное распределение тока.

Если нагрузка имеет переменное сопротивление (например, динамические головки), параллельное подключение также предпочтительнее. Оно компенсирует колебания импеданса, поддерживая стабильное питание. Последовательное соединение в таких условиях может вызвать резонансные явления и искажения звука, особенно на высоких частотах.

При выборе схемы учитывайте не только мощность, но и чувствительность нагрузки. Для высокочувствительных устройств (например, студийных мониторов) последовательное подключение может быть оправдано даже при мощности до 100 Вт, так как оно обеспечивает более чистый сигнал с меньшими помехами. Однако для концертных систем с низкой чувствительностью параллельное соединение остается единственным вариантом.

В системах с несколькими усилителями важно синхронизировать их фазы. При параллельном подключении разность фаз между каналами не должна превышать 5°, иначе возникнут интерференционные искажения. Для этого используйте усилители с одинаковыми характеристиками и калибруйте их перед подключением. Последовательное соединение менее критично к фазовым сдвигам, но требует точного согласования импедансов.

Для нагрузок с импульсным характером потребления (например, басовые динамики) параллельное подключение обеспечивает лучшую динамическую отдачу. Последовательное соединение в таких случаях может привести к «запиранию» усилителя на пиковых нагрузках. Минимальное количество усилителей в параллели для импульсных нагрузок – три, чтобы равномерно распределить токовые всплески.

При проектировании системы всегда проверяйте реальное сопротивление нагрузки мультиметром. Например, номинальное сопротивление динамика 8 Ом может фактически составлять 6 Ом на определенных частотах. В таких случаях корректируйте схему подключения, чтобы избежать перегрузки усилителей. Для нагрузок с импедансом ниже 3 Ом используйте только параллельное соединение с запасом по мощности не менее 50%.

Расчет импеданса при параллельном соединении усилителей

Параллельное соединение усилителей требует точного расчета входного и выходного импеданса для предотвращения искажений сигнала и перегрузки источников. Основная формула для расчета общего импеданса при параллельном подключении: 1/Z_общ = 1/Z₁ + 1/Z₂ + … + 1/Z_n. Здесь Z_общ – суммарный импеданс, а Z₁, Z₂, …, Z_n – импедансы отдельных усилителей. Для двух усилителей формула упрощается до Z_общ = (Z₁ × Z₂) / (Z₁ + Z₂).

Пример: если два усилителя имеют выходные импедансы 4 Ом и 8 Ом, общий импеданс составит (4 × 8) / (4 + 8) = 3,2 Ом. Это значение критично для согласования с нагрузкой, например, акустической системой. Несоблюдение расчетов приводит к неравномерному распределению мощности, перегреву усилителей или повреждению динамиков.

Входной импеданс параллельно соединенных усилителей также снижается. Если усилители имеют входные импедансы 10 кОм и 20 кОм, суммарный импеданс будет (10 × 20) / (10 + 20) ≈ 6,67 кОм. Низкий входной импеданс увеличивает нагрузку на источник сигнала, что может вызвать падение уровня сигнала или искажения. Для минимизации влияния рекомендуется использовать буферные каскады с высоким входным импедансом (>100 кОм).

При работе с транзисторными усилителями класса AB или D параллельное соединение требует учета реактивной составляющей импеданса. Индуктивность и емкость выходных цепей могут вызывать фазовые сдвиги, что приводит к интерференции сигналов. Для компенсации используют корректирующие цепи, например, Zobel-фильтры (RC-цепочки), подключаемые параллельно нагрузке.

В ламповых усилителях параллельное соединение усложняется из-за нелинейности импеданса выходных трансформаторов. Общий импеданс зависит от частоты и амплитуды сигнала. Для стабилизации применяют отрицательную обратную связь (ООС) глубиной 6–12 дБ, что снижает выходной импеданс на 30–50%. Без ООС расчеты становятся приблизительными, а риск искажений возрастает.

При подключении более двух усилителей расчеты усложняются. Для трех усилителей с импедансами 4 Ом, 6 Ом и 12 Ом общий импеданс вычисляется как 1/Z_общ = 1/4 + 1/6 + 1/12 = 0,5, откуда Z_общ = 2 Ом. Такое низкое значение требует проверки совместимости с источником питания и нагрузкой. В противном случае возможны перегрузки или нестабильная работа.

Для динамической коррекции импеданса используют активные схемы согласования, например, эмиттерные повторители или операционные усилители с низким выходным сопротивлением. Такие решения позволяют поддерживать стабильный импеданс в широком диапазоне частот, но увеличивают сложность и стоимость системы. В бюджетных решениях ограничиваются пассивными методами, такими как подбор резисторов или трансформаторов.

Практическая рекомендация: перед параллельным соединением усилителей измерьте их импедансы на рабочих частотах (20 Гц–20 кГц) с помощью RLC-метра. Номинальные значения из документации часто не учитывают разброс параметров и температурные зависимости. Для усилителей с импульсным питанием (класс D) дополнительно проверяйте импеданс на частоте коммутации (обычно 400–800 кГц), чтобы избежать резонансных явлений.

Особенности фазировки сигналов при последовательном подключении

Последовательное подключение усилителей требует точного согласования фаз сигналов, чтобы избежать интерференционных искажений. Каждый последующий усилитель в цепи вносит собственную фазовую задержку, зависящую от его схемотехники и частотных характеристик. Например, операционные усилители с обратной связью на частоте 1 кГц могут давать задержку до 10–50 мкс, что при последовательном соединении трех таких каскадов приведет к суммарному сдвигу фазы до 150°. На высоких частотах (выше 10 кГц) этот эффект усиливается из-за паразитных емкостей и индуктивностей монтажа.

Для корректной фазировки необходимо:

• Использовать усилители с идентичными фазочастотными характеристиками (ФЧХ) – разброс не должен превышать ±5° на рабочих частотах.
• Компенсировать задержки с помощью фазокорректирующих цепей (например, RC-фильтров) на входе каждого каскада. Для сигналов с полосой до 20 кГц подойдет цепь с постоянной времени τ = 1/(2πf_ср), где f_ср – средняя частота диапазона.
• Измерять фазовый сдвиг между входом и выходом каждого усилителя с помощью осциллографа или анализатора спектра. Допустимый сдвиг – не более 10° на частоте среза системы.

При работе с аудиосигналами последовательное подключение без фазовой коррекции приводит к «размытию» стереообраза и потере локализации источников звука. На частоте 1 кГц сдвиг фазы на 90° между каналами смещает кажущееся положение источника на 30° от центра. В системах с обратной связью (например, в гитарных усилителях) фазовые искажения могут вызвать самовозбуждение на частотах, где суммарный сдвиг достигает 180°. Для предотвращения этого применяют инвертирующие каскады с коэффициентом усиления -1, компенсирующие набег фазы.

В цифровых системах последовательное подключение АЦП и ЦАП требует синхронизации тактовых сигналов. Даже при использовании одного генератора тактовой частоты разница в длине проводников на плате в 5 см (при скорости распространения сигнала 2·10⁸ м/с) создает задержку 0,25 нс, что на частоте 10 МГц эквивалентно фазовому сдвигу 0,9°. Для компенсации используют выравнивание длины дорожек или программную коррекцию задержек с шагом не более 1/10 тактового периода.

Практические примеры распределения нагрузки между несколькими усилителями

В системах озвучивания крупных мероприятий, таких как концерты на открытых площадках, распределение нагрузки между усилителями критически важно для предотвращения перегрева и искажений. Например, при использовании четырех усилителей мощностью по 1000 Вт каждый для покрытия зоны в 4000 Вт, нагрузку делят по принципу «2+2»: два усилителя работают на фронтальные АС, два – на тыловые. При этом импеданс нагрузки должен быть согласован: если АС имеют импеданс 4 Ом, каждый усилитель получает по две колонки, подключенные параллельно (2 Ом на канал), что требует использования усилителей с поддержкой низкого импеданса.

В студийных мониторных системах с активным разделением частот применяют последовательное подключение усилителей для разных диапазонов. Например, для трехполосной АС с частотами разделения 200 Гц и 2 кГц используют три усилителя: низкочастотный (500 Вт на 4 Ом), среднечастотный (300 Вт на 8 Ом) и высокочастотный (100 Вт на 8 Ом). Сигнал подается через активный кроссовер, который разделяет спектр до усилителей, исключая фазовые искажения и снижая нагрузку на каждый из них. При этом важно соблюдать баланс мощности: НЧ-усилитель должен иметь запас по току, так как динамические пики в басовом диапазоне могут превышать номинальную мощность на 6–10 дБ.

В системах распределенного звука, например, в торговых центрах или аэропортах, нагрузку распределяют по зонам с учетом акустических особенностей помещений. Для зала площадью 2000 м² с 20 потолочными АС по 30 Вт каждая (общая мощность 600 Вт) используют два усилителя по 350 Вт. Каждый усилитель питает 10 АС, подключенных параллельно, но с добавлением резисторов 1 Ом последовательно с каждой колонкой для выравнивания импеданса и предотвращения перегрузки отдельных каналов. Такой подход позволяет избежать «эффекта домино» при выходе из строя одного усилителя – второй продолжает работать с половиной нагрузки.

• Распределение по импедансу: При подключении 8 АС по 8 Ом к двум усилителям по 400 Вт, каждую пару колонок соединяют последовательно (16 Ом), а затем две такие пары – параллельно (8 Ом на канал). Это обеспечивает равномерное распределение мощности: каждый усилитель отдает 200 Вт на канал при номинальной нагрузке.
• Динамическое распределение: В системах с DSP-контроллером (например, QSC Q-SYS) нагрузку перераспределяют в реальном времени. Если один из усилителей достигает 80% мощности, контроллер снижает уровень сигнала на его входе и компенсирует за счет резервного усилителя. Такой метод применяют в концертных системах с пиковыми нагрузками до 12 дБ выше среднего уровня.
• Гибридные схемы: В автомобильных аудиосистемах высокого класса используют комбинацию последовательного и параллельного подключения. Например, два сабвуфера по 2 Ом подключают последовательно (4 Ом), а затем параллельно к двум усилителям по 500 Вт, работающим в мостовом режиме. Это позволяет получить 1000 Вт на нагрузку 2 Ом без перегрузки усилителей.

В системах звукоусиления для кинотеатров нагрузку распределяют с учетом стандарта Dolby Atmos. Для зала на 50 мест с 12 потолочными АС и 4 фронтальными используют четыре усилителя по 200 Вт. Каждый усилитель питает 3–4 АС, подключенных параллельно через трансформаторы импеданса 70/100 В для минимизации потерь. При этом важно соблюдать фазовую когерентность: все АС, подключенные к одному усилителю, должны быть синфазны, иначе возникают провалы в частотной характеристике.

При проектировании систем для уличных мероприятий с переменной нагрузкой (например, фестивали) применяют модульный подход. Основной массив АС (8 колонок по 500 Вт) питают от двух усилителей по 2000 Вт, работающих в мостовом режиме. Резервный усилитель подключают через релейный коммутатор: при отказе основного он автоматически перехватывает нагрузку с задержкой не более 50 мс. Для снижения риска перегрузки используют ограничители пиковых значений (лимитеры) с порогом на 3 дБ ниже максимальной мощности усилителя.

В лабораторных условиях для тестирования усилителей на предельных режимах нагрузку распределяют с помощью электронных нагрузок. Например, для проверки усилителя 1000 Вт на 4 Ом используют две нагрузки по 2 Ом, подключенные параллельно через токовые датчики. Это позволяет имитировать реальные условия работы с АС, где импеданс меняется в зависимости от частоты. При этом контролируют не только мощность, но и коэффициент гармонических искажений (THD): при нагрузке 2 Ом он не должен превышать 0,1% на частоте 1 кГц.

Сравнение тепловых потерь в разных схемах соединения

Тепловые потери в усилителях зависят от схемы подключения и режима работы активных элементов. При последовательном соединении транзисторов в выходном каскаде мощность рассеивания распределяется между ними пропорционально падению напряжения на каждом приборе. Например, в двухтактном каскаде класса AB с напряжением питания ±50 В и током покоя 100 мА на каждый транзистор приходится по 5 Вт рассеиваемой мощности. Однако при несимметричной нагрузке или разбалансе плеч потери могут возрастать до 30–40% от номинальных значений, что требует установки радиаторов с площадью не менее 200 см² на каждый элемент.

Параллельное подключение усилителей снижает тепловую нагрузку на отдельные компоненты за счет распределения тока. В схеме с четырьмя параллельными транзисторами при общем токе нагрузки 10 А каждый прибор рассеивает лишь 25% мощности, что эквивалентно 2,5 Вт на элемент при напряжении питания 50 В. Однако неравномерное распределение тока из-за разброса параметров (например, h₂₁Э) приводит к локальному перегреву отдельных транзисторов. Для выравнивания используют эмиттерные резисторы номиналом 0,1–0,5 Ом, которые увеличивают общие потери на 5–10%, но стабилизируют тепловой режим.

В мостовых схемах тепловые потери минимальны при симметричной нагрузке, так как напряжение на каждом усилителе снижается вдвое. Например, при выходной мощности 200 Вт на нагрузке 4 Ом и напряжении питания ±35 В каждый из двух усилителей работает с эффективным напряжением ±17,5 В, рассеивая по 12 Вт. Однако при реактивной нагрузке (например, динамике с индуктивностью 0,5 мГн) фазовый сдвиг вызывает рост мгновенных токов, увеличивая потери до 20–25 Вт на канал. Для компенсации требуется запас по мощности радиаторов не менее 50%.

Ключевое отличие тепловых режимов проявляется в динамических нагрузках. При последовательном соединении транзисторов в режиме класса D (импульсный усилитель) потери на переключение доминируют над статическими и достигают 15–20% от выходной мощности. В параллельной схеме эти потери распределяются, но возрастают из-за паразитных индуктивностей проводников, что требует применения низкоомных шин питания и синхронизации драйверов с точностью не хуже 10 нс. Без таких мер тепловыделение может превышать расчетное на 30–40%.

Оптимальный выбор схемы определяется соотношением «мощность/тепловые потери». Для низковольтных усилителей (до 24 В) параллельное подключение предпочтительнее из-за меньших статических потерь, но требует тщательной балансировки токов. В высоковольтных системах (свыше 100 В) последовательное соединение снижает требования к радиаторам, но повышает риск пробоя из-за неравномерного распределения напряжения. В обоих случаях критически важно использовать термодатчики с гистерезисом не более 5°C и принудительное охлаждение при плотности мощности свыше 0,5 Вт/см³.
