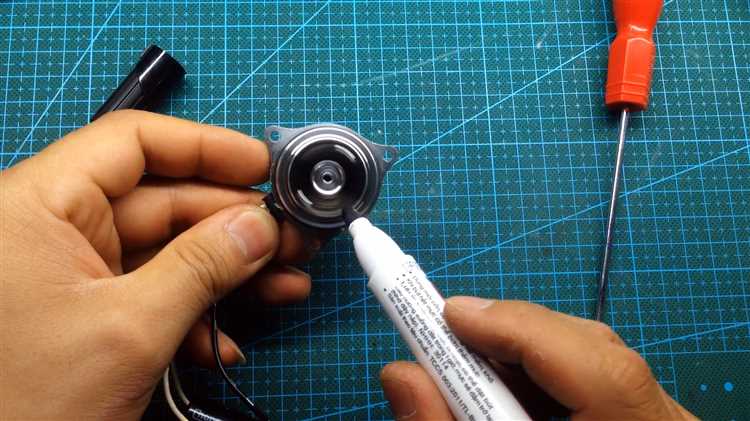

Жесткие диски (HDD) используют бесколлекторные двигатели с тремя фазами, управляемые контроллером на плате электроники. Стандартные моторы HDD работают на напряжении 5–12 В и потребляют ток от 0,5 до 2 А в зависимости от модели. Для запуска без штатного контроллера потребуется внешний источник питания и схема коммутации фаз, так как двигатель не имеет самозапуска.
Основная сложность – правильная последовательность подачи напряжения на обмотки. В большинстве HDD применяется схема с датчиками Холла или обратной ЭДС для определения положения ротора. Без них мотор нужно запускать вручную, подавая импульсы на фазы в определенном порядке. Для этого подойдет микроконтроллер (например, Arduino) или простая схема на транзисторах, генерирующая сигналы с частотой 50–200 Гц.
Перед подключением измерьте сопротивление обмоток мультиметром – оно должно быть в пределах 2–10 Ом. Если значение выше, мотор может быть поврежден. Подключите источник питания через токоограничивающий резистор (1–5 Ом, 5 Вт) для защиты от бросков тока. Начинайте с низкого напряжения (3–5 В) и постепенно увеличивайте, наблюдая за вращением. При неправильной фазировке мотор будет вибрировать или гудеть – поменяйте местами два провода.
Для стабильной работы без контроллера используйте драйвер двигателя (например, L298N или DRV8833), который упростит управление фазами. Альтернативный метод – подача постоянного напряжения на две обмотки с одновременным ручным прокручиванием шпинделя для инициализации вращения. Однако этот способ ненадежен и может привести к перегреву обмоток.
Безопасность критична: работайте с отключенным питанием при изменении схемы, избегайте коротких замыканий и используйте защитные очки. Мотор HDD содержит сильные магниты, способные повредить электронные компоненты или защемить пальцы. Храните снятые пластины в антистатическом пакете, если планируете дальнейшее использование диска.
Какие инструменты и материалы понадобятся для прямого подключения мотора
Для прямого запуска мотора жесткого диска потребуется набор специализированных инструментов и расходных материалов. Основной акцент делается на точности подключения и безопасности работы с электрическими цепями. Без правильного выбора компонентов высок риск повреждения обмоток двигателя или короткого замыкания.
Минимальный набор включает:
- Мультиметр с функцией измерения сопротивления (до 200 Ом) и напряжения постоянного тока (до 12 В). Модели с автоматическим выбором диапазона (например, Fluke 17B) упростят проверку обмоток.
- Паяльная станция мощностью 40–60 Вт с тонким жалом (0,5–1 мм) для работы с мелкими контактами. Припой – свинцово-оловянный (ПОС-61) или бессвинцовый (Sn96.5Ag3Cu0.5), флюс – канифоль или безотмывочный гель.
- Источник питания с регулируемым напряжением 5–12 В и током не менее 1 А. Подойдут лабораторные блоки питания (например, KORAD KA3005D) или аккумуляторы Li-ion с модулем стабилизации (TP4056).
- Соединительные провода сечением 0,2–0,5 мм² с силиконовой изоляцией. Для временных подключений используйте провода с зажимами «крокодил» (22 AWG), для постоянных – многожильные провода с термоусадкой.
Дополнительные материалы зависят от типа двигателя. Для BLDC-моторов (используются в большинстве современных HDD) потребуется драйвер управления, например, микросхема DRV10983 или готовый модуль на базе L6234. Альтернатива – Arduino с библиотекой SimpleFOC для генерации ШИМ-сигналов. Для шаговых двигателей (редко встречаются в HDD) подойдет драйвер A4988 или DRV8825.
Изоляционные материалы критически важны для предотвращения коротких замыканий. Используйте:
- Термоусадочные трубки диаметром 1,5–3 мм (коэффициент усадки 2:1 или 3:1).
- Изоленту на основе ПВХ или полиимида (например, Kapton) для фиксации проводов на плате.
- Эпоксидный клей (двухкомпонентный) для герметизации точек пайки на гибком шлейфе двигателя.
Для разборки жесткого диска и доступа к мотору понадобятся:
- Набор отверток Torx (T6, T8, T9) – стандартные размеры для винтов HDD.
- Пинцет с антистатическим покрытием (ESD-safe) для работы с мелкими контактами.
- Пластиковые лопатки или медиаторы для вскрытия корпуса без повреждения герметизации.
При работе с высокооборотными двигателями (7200–15000 об/мин) учитывайте вибрацию. Закрепите плату драйвера на резиновых амортизаторах или используйте демпфирующие подложки из силикона. Для контроля оборотов подключите энкодер (например, AS5600) или используйте встроенные датчики Холла, если они предусмотрены конструкцией двигателя.
Как определить тип мотора жесткого диска по маркировке
Маркировка мотора HDD обычно наносится на металлический корпус или крышку статора и содержит ключевые обозначения: тип двигателя (BLDC, шаговый или синхронный), количество фаз (3 или 4), напряжение питания (5V, 12V) и ток потребления. Например, надпись *SPM-24-12* указывает на трёхфазный бесколлекторный мотор (BLDC) с номинальным напряжением 12V и током 2.4A. Производители Seagate, WD и Toshiba используют собственные коды: *Seagate* часто маркирует моторы как *ST-XXXX*, где последние цифры – ток в десятых ампера (ST-30 = 3.0A), а *WD* применяет префикс *WDXXXX-YY*, где YY – напряжение (05 = 5V, 12 = 12V).
Для точной идентификации проверьте наличие обозначений *Δ* (треугольник) или *Y* (звезда) – они указывают на схему подключения обмоток. Моторы с маркировкой *Δ* требуют подключения фаз последовательно, а *Y* – к общей точке (нейтрали). Если на корпусе есть надпись *Hall* или *HALL*, мотор оснащён датчиками Холла для позиционирования ротора – это упрощает запуск без штатного контроллера, но требует внешнего драйвера с обратной связью. У старых моделей (до 2010 года) встречаются шаговые моторы с маркировкой *STEPPER* или *2-PHASE*, которые управляются импульсами без обратной связи.
Схема подключения обмоток мотора BLDC к источнику питания
При отсутствии драйвера соберите простую схему на трех транзисторах (например, BD139) и трех диодах (1N4007) для защиты от ЭДС самоиндукции. Базы транзисторов подключите к микроконтроллеру (Arduino, STM32) или генератору импульсов (NE555). Подавайте сигналы сдвигом на 120°: сначала U+, V-, затем V+, W-, потом W+, U-. Длительность импульсов – 2–5 мс. Начинайте с низкой частоты (50 Гц), постепенно увеличивая до 200–300 Гц, пока мотор не начнет вращаться.
Если мотор не запускается, проверьте полярность подключения: ошибка в фазах приведет к вибрации без вращения. Для диагностики подайте питание на две обмотки (например, U и V) – ротор должен занять фиксированное положение. Повторите для пар V-W и W-U: если ротор не движется, возможно, повреждены обмотки или магниты. При успешном запуске ток потребления составит 0,3–1 А в зависимости от нагрузки и напряжения.
Для стабилизации оборотов добавьте обратную связь: используйте датчики Холла (если они есть в моторе) или оптический энкодер. Подключите их к микроконтроллеру для корректировки фаз. Без обратной связи мотор будет работать в разомкнутом контуре, что приемлемо для кратковременных испытаний, но не для длительной эксплуатации. Избегайте перегрева обмоток – при температуре выше 60°C снизьте напряжение или частоту.
Расчет необходимого напряжения и тока для безопасного запуска
Жесткие диски с интерфейсами SATA или IDE используют бесколлекторные двигатели постоянного тока (BLDC) с номинальным напряжением 5 В или 12 В. Для запуска шпинделя требуется кратковременный ток в 1,5–3 раза выше рабочего, но не более 2 А для 5-вольтовых и 1,2 А для 12-вольтовых моделей. Превышение этих значений приводит к перегреву обмоток или срабатыванию встроенной защиты.
Первым шагом определяют тип двигателя по маркировке на плате контроллера или наклейке на корпусе. Если данные отсутствуют, измеряют сопротивление обмоток мультиметром: для 5-вольтовых дисков оно составляет 0,5–2 Ом, для 12-вольтовых – 3–8 Ом. Формула I = U / R дает приблизительный пусковой ток, но реальное значение может отличаться из-за индуктивности обмоток.
Для безопасного запуска без контроллера используют лабораторный блок питания с регулировкой тока. Начинают с напряжения на 10–15% ниже номинального (например, 4,5 В для 5-вольтовых дисков) и ограничивают ток на уровне 0,8–1 А. Если двигатель не вращается, плавно повышают напряжение с шагом 0,1 В, контролируя потребление тока. Резкий скачок выше 2 А указывает на короткое замыкание или механическое заедание.
При отсутствии блока питания допустимо использовать аккумулятор или батарею с подходящими параметрами. Для 5-вольтовых дисков подойдет литий-ионный аккумулятор 18650 (3,7 В) с повышающим модулем до 5 В и защитой от перегрузки. 12-вольтовые модели запитывают от автомобильного аккумулятора через токоограничивающий резистор 1–2 Ом мощностью 10 Вт, чтобы избежать бросков тока при старте.
Время подачи питания не должно превышать 3–5 секунд без контроллера, так как отсутствие обратной связи по скорости приводит к перегреву обмоток. Если двигатель запустился, но вращается неравномерно или останавливается, проверяют целостность обмоток и наличие механических повреждений. Для диагностики используют осциллограф: на исправном двигателе форма сигнала на обмотках близка к синусоидальной с частотой 50–100 Гц при ручном прокручивании шпинделя.
При работе с дисками формата 3,5″ учитывают дополнительное потребление платы электроники – до 0,5 А при 12 В. В этом случае суммарный ток может достигать 1,7 А, что требует источника питания с запасом мощности. Для дисков 2,5″ достаточно 0,3–0,7 А при 5 В, но пусковой ток остается критическим параметром.
Запуск без штатного контроллера – временное решение. После успешного старта двигатель необходимо подключить к оригинальной плате или специализированному драйверу BLDC (например, DRV10983), чтобы обеспечить стабильную работу и защиту от перегрузок. Длительная эксплуатация на самодельной схеме приводит к деградации подшипников и обмоток из-за неравномерного распределения нагрузки.
Пошаговая инструкция по разборке жесткого диска для доступа к мотору
Перед началом работы подготовьте инструменты: крестовую отвёртку PH0 или PH00 (для винтов размером 1.5–2.0 мм), пинцет с тонкими губками, пластиковую лопатку или медиатор, антистатический браслет и чистую поверхность без ворса. Жёсткие диски разных производителей имеют конструктивные отличия – у Seagate и Western Digital моторы чаще скрыты под платой контроллера, у Toshiba и Hitachi доступ к ним возможен только после снятия верхней крышки гермозоны. Изучите модель диска по наклейке: для 3.5″ устройств потребуется отсоединить плату, для 2.5″ – снять крышку и магнитную головку.
Открутите винты, фиксирующие плату контроллера. У большинства моделей их 6–8 штук, расположены по периметру. Винты с головкой Torx (T6–T8) встречаются реже, но присутствуют в дисках старше 10 лет. После снятия платы отсоедините гибкий шлейф, соединяющий её с гермозоной – аккуратно подденьте защёлку пинцетом, избегая перекосов. Если шлейф приклеен, прогрейте место соединения паяльным феном при 120°C в течение 10–15 секунд. Храните винты и мелкие детали в магнитной лотке или на липкой ленте, чтобы не потерять.
Снимите верхнюю крышку гермозоны. Винты здесь часто скрыты под наклейками или резиновыми заглушками – удалите их скальпелем. У дисков Seagate Barracuda 7200.10–7200.14 крышка дополнительно фиксируется защёлками по краям; подденьте их пластиковой лопаткой, начиная с угла. Внутри обнаружите магнитную головку на поворотном рычаге – её необходимо отвести в парковочную зону. Для этого используйте пинцет, захватывая рычаг за металлическую часть ближе к оси. Не касайтесь поверхности блинов!
Мотор жёсткого диска крепится к гермозоне через статор и ротор. У 3.5″ дисков статор обычно прикручен 3–4 винтами с головкой Torx T8 или T9, у 2.5″ – часто запрессован или припаян. Для демонтажа ротора потребуется специальный съёмник (например, для дисков WD Caviar Black) или метод «прогрева и рывка»: нагрейте ротор феном до 80–90°C, затем резко потяните вверх, удерживая диск за края. Если мотор не поддаётся, проверьте наличие скрытых винтов под наклейкой на роторе или остатков герметика по периметру.
После извлечения мотора осмотрите статор на предмет повреждений обмоток. У большинства дисков обмотка выполнена проводом диаметром 0.1–0.15 мм, сопротивление между фазами должно составлять 5–15 Ом (измерьте мультиметром). Ротор содержит постоянные магниты из сплава неодим-железо-бор – их сила притяжения достигает 10–15 кг, будьте осторожны при работе. Для повторной сборки нанесите тонкий слой термопасты на посадочное место статора и затяните винты с моментом 0.3–0.5 Н·м, чтобы избежать перекоса.
Методы ручного старта мотора без использования контроллера
- Метод «толчка»: подайте кратковременный импульс 12 В на одну из фаз (например, через кнопку без фиксации), одновременно вращая шпиндель пальцами. Это снижает пусковой ток и помогает мотору преодолеть начальное сопротивление. Эффективен для моторов с высоким моментом инерции (например, Seagate Barracuda).
- Использование конденсатора: подключите неполярный конденсатор 100–470 мкФ между фазами для сглаживания скачков напряжения при старте. Это уменьшает риск повреждения обмоток, но требует точного подбора емкости – слишком большая вызовет задержку вращения.
Как избежать перегрева обмоток при прямом питании мотора
Температура обмоток BLDC-мотора жесткого диска при прямом питании без штатного контроллера не должна превышать 80–90°C. Превышение этого порога приводит к деградации изоляции и коротким замыканиям. Для контроля используйте бесконтактный термометр или термопару, закрепленную на статоре. Измерения проводите каждые 30 секунд после подачи напряжения, особенно если мотор работает без нагрузки – в этом режиме ток холостого хода может достигать 0,5–1,2 А, что вызывает быстрый нагрев.
Ограничьте ток через обмотки с помощью резистора или активного ограничителя. Для моторов с сопротивлением обмоток 5–15 Ом подойдет резистор 10–30 Ом мощностью не менее 5 Вт, включенный последовательно с источником питания. Альтернатива – использование лабораторного блока питания с регулировкой тока: установите предел на уровне 0,3–0,7 А в зависимости от модели мотора. При питании от аккумулятора 12 В добавьте диод Шоттки в цепь для снижения напряжения на 0,3–0,5 В, что уменьшит ток на 5–10%.
Обеспечьте принудительное охлаждение, если мотор работает дольше 1–2 минут. Подойдет малогабаритный вентилятор 40×40 мм с напряжением питания 5–12 В, направленный на статор. Расход воздуха от 5 CFM снижает температуру обмоток на 15–25°C. Избегайте длительной работы мотора в заторможенном состоянии – ток в этом режиме может превышать номинальный в 3–5 раз, что приводит к мгновенному перегреву. Для тестирования используйте кратковременные импульсы питания длительностью 1–3 секунды с паузами не менее 10 секунд.
Подбор и настройка внешнего драйвера для управления мотором
Для управления трёхфазным бесколлекторным мотором жёсткого диска (BLDC) потребуется драйвер с поддержкой ШИМ-сигнала и обратной связи по датчикам Холла. Оптимальный выбор – микросхемы типа DRV10983 (Texas Instruments) или L6234 (STMicroelectronics), рассчитанные на токи до 2 А и напряжение 5–12 В. Эти чипы интегрируют схему управления, усилители тока и защиту от перегрузок, что упрощает монтаж. Альтернатива – готовые модули на базе TB6612FNG или BTS7960, но они требуют внешнего микроконтроллера для генерации сигналов.
Настройка драйвера начинается с подключения питания и мотора:
- Подключите фазы мотора к выходам драйвера (
U,V,W), используя провода сечением не менее 0,5 мм². - Датчики Холла подсоедините к входам
H1,H2,H3(если предусмотрены), соблюдая порядок фаз – ошибка приведёт к рывкам или отсутствию вращения.
Для драйверов без встроенного контроллера (например, L6234) потребуется микроконтроллер (STM32, Arduino) с ШИМ-выходами на частоте 20–50 кГц. Библиотеки SimpleFOC или STM32 HAL ускорят реализацию алгоритма коммутации.
Калибровка включает проверку направления вращения и настройку тока. Запустите мотор на минимальных оборотах (10–20% ШИМ) и убедитесь, что ротор вращается плавно. Если наблюдаются вибрации, измените порядок фаз или откорректируйте задержки между переключениями (5–50 мкс). Для ограничения тока используйте резисторы обратной связи (0,1–0,5 Ом) на выходах драйвера – превышение 1,5 А приведёт к перегреву обмоток. При использовании DRV10983 настройте регистры через I²C: установите SPEED_CTRL в режим замкнутого контура и задайте целевую скорость через SPEED_TARGET.

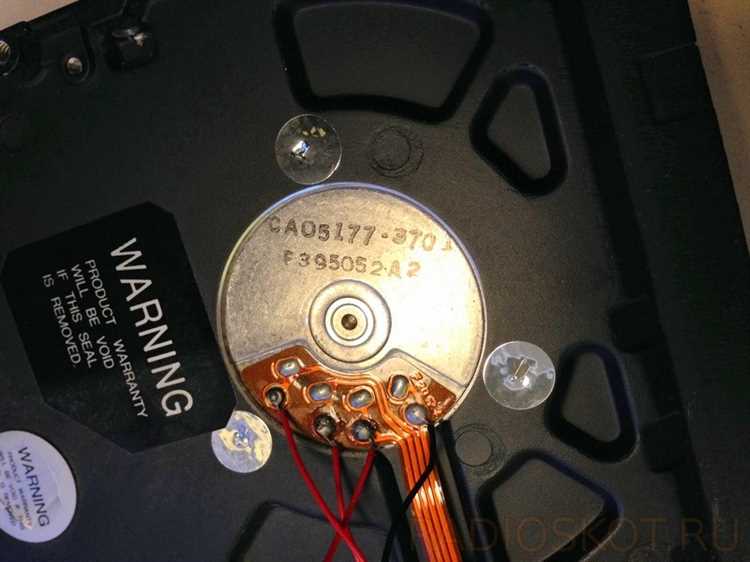

Тестирование работы мотора с помощью мультиметра и осциллографа
Для проверки наличия обратной ЭДС подключите осциллограф к двум фазам мотора и прокрутите вал вручную. На экране должны появиться синусоидальные сигналы амплитудой 0,5–3 В (зависит от скорости вращения). Отсутствие сигнала или его искажение (прямоугольные импульсы, шум) указывает на межвитковое замыкание или обрыв обмотки. Используйте щуп с делителем 1:10 и полосу пропускания не менее 20 МГц для точных измерений.
- Проверка питания: подайте на мотор постоянное напряжение 5–12 В через резистор 10–50 Ом для ограничения тока. Мультиметром замерьте ток потребления – в режиме холостого хода он не должен превышать 200–300 мА. Превышение (например, 500 мА и выше) свидетельствует о коротком замыкании или механическом заедании.
Для проверки датчиков Холла (если они есть) подайте на мотор питание и подключите осциллограф к выходам датчиков. При медленном вращении вала на каждом канале должны появляться прямоугольные импульсы с амплитудой, близкой к напряжению питания (обычно 3,3–5 В). Сдвиг фаз между сигналами должен составлять 120° для трёх датчиков. Если сигналы отсутствуют или не соответствуют шаблону, датчики неисправны или смещены относительно магнитного кольца.
