IMAX B6 – универсальное зарядное устройство для литий-полимерных (LiPo), литий-ионных (Li-Ion), никель-металлгидридных (NiMH) и свинцово-кислотных (Pb) аккумуляторов. Правильная настройка параметров зарядки критически важна для сохранения ресурса батареи и предотвращения перегрева или возгорания. В этой инструкции рассмотрены ключевые шаги: выбор типа аккумулятора, установка тока и напряжения, подключение балансировочного разъема и контроль процесса.
Перед началом зарядки убедитесь, что устройство подключено к источнику питания с напряжением 11–18 В (рекомендуется использовать блок питания на 12 В / 5 А). IMAX B6 не работает от USB или бытовых розеток напрямую. Проверьте целостность кабелей и разъемов: поврежденные провода могут вызвать короткое замыкание. Для LiPo-аккумуляторов обязательно используйте балансировочный кабель – без него зарядка не начнется.
Для LiPo-батарей ток зарядки не должен превышать 1C (например, для аккумулятора емкостью 2200 мА·ч максимальный ток – 2,2 А). Превышение этого значения сокращает срок службы батареи и увеличивает риск перегрева. При зарядке NiMH-аккумуляторов допустим ток до 0,5C, а для свинцовых – до 0,2C. Настройте параметры через меню устройства, используя кнопки Stop и Inc/Dec для выбора режима и значений.
Во время зарядки следите за температурой аккумулятора: при превышении 60°C процесс необходимо немедленно остановить. IMAX B6 отображает текущее напряжение, ток и емкость на экране – проверяйте эти данные каждые 5–10 минут. После завершения зарядки отсоедините аккумулятор в обратном порядке: сначала основной разъем, затем балансировочный. Храните заряженные батареи в огнеупорном контейнере.

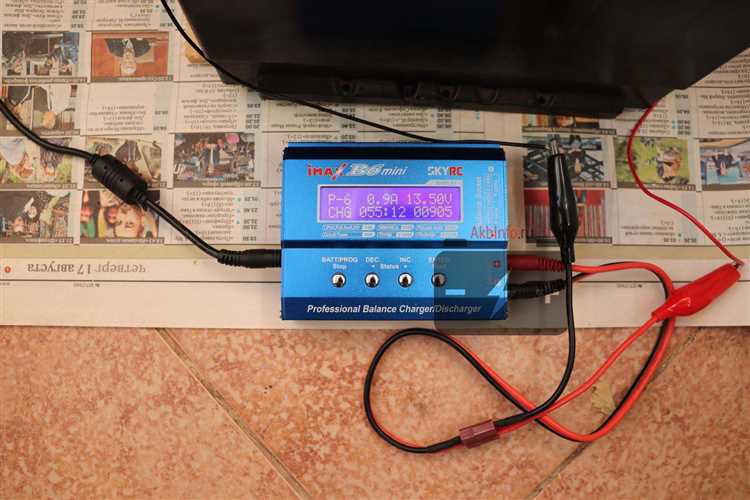

Подготовка зарядного устройства IMAX B6 к работе
Разместите IMAX B6 на негорючей поверхности (керамическая плитка, металлический лист) на расстоянии не менее 30 см от легковоспламеняющихся материалов. Подключите балансировочный кабель аккумулятора к соответствующему разъёму на устройстве, соблюдая полярность: красный провод – плюс, чёрный – минус. Для LiPo/LiFe/Li-ion используйте 3–6-пиновые балансировочные разъёмы, для NiMH/NiCd – стандартные силовые клеммы. Перед подключением основного силового кабеля убедитесь, что напряжение на аккумуляторе не ниже минимально допустимого (например, 3,0 В на ячейку для LiPo).
Включите IMAX B6 и выберите режим зарядки через кнопку «Type»: для LiPo установите «LiPo Charge», для NiMH – «NiMH Charge». Задайте ток зарядки из расчёта 1C (например, 2,2 А для аккумулятора 2200 мА·ч) – превышение этого значения сокращает ресурс батареи. Активируйте функцию балансировки («Balance Charge») для выравнивания напряжения между ячейками: это критично при разнице более 0,03 В. Перед запуском процесса дважды проверьте параметры на экране – ошибка в выборе химии или тока может привести к возгоранию.
Выбор типа аккумулятора в меню зарядного устройства
IMAX B6 поддерживает основные типы аккумуляторов: LiPo, LiFe, Li-ion, NiMH, NiCd и Pb. Каждый из них требует специфических настроек зарядки, и ошибка в выборе приведёт к повреждению батареи или устройства. Начните с изучения маркировки на корпусе аккумулятора – там указан химический состав (например, «LiPo 3S» или «NiMH 6V»). Если маркировка отсутствует, определите тип по напряжению: LiPo/Li-ion – 3.7 В на ячейку, LiFe – 3.3 В, NiMH/NiCd – 1.2 В, Pb – 2 В.
Для литий-полимерных (LiPo) и литий-ионных (Li-ion) аккумуляторов критически важен параметр количества ячеек (S). Например, батарея с напряжением 11.1 В – это 3S LiPo (3 × 3.7 В). В меню IMAX B6 выберите соответствующий пункт и вручную укажите число ячеек. Не полагайтесь на автоматическое определение – устройство может ошибиться, особенно при глубоком разряде. Для LiFe аккумуляторов (например, 9.9 В) выбирайте 3S с напряжением 3.3 В на ячейку.
Никель-металлгидридные (NiMH) и никель-кадмиевые (NiCd) аккумуляторы не требуют указания количества ячеек, но важно правильно задать ток зарядки. Стандартный ток для NiMH – 0.1C (10% от ёмкости), для NiCd допустимо до 0.2C. Например, для батареи ёмкостью 2000 мА·ч ток зарядки составит 200 мА (NiMH) или 400 мА (NiCd). В меню выберите тип «NiMH» или «NiCd» и установите ток вручную – автоматический режим может использовать слишком высокие значения.
Свинцово-кислотные (Pb) аккумуляторы заряжаются постоянным напряжением. В IMAX B6 выберите тип «Pb» и укажите напряжение: 2 В на ячейку (например, 6 В для 3 ячеек, 12 В для 6). Ток зарядки не должен превышать 0.1C – для аккумулятора ёмкостью 7 А·ч максимальный ток составит 700 мА. Превышение приведёт к перегреву и сульфатации пластин. Убедитесь, что выбран режим «Charge», а не «Balance» – балансировка для Pb не требуется.
При выборе типа аккумулятора обратите внимание на дополнительные параметры в меню:
- LiPo/Li-ion/LiFe: обязательно включите балансировку («Balance Charge»), если у батареи есть балансировочный разъём. Это выравнивает напряжение между ячейками и предотвращает перезаряд отдельных элементов.
- NiMH/NiCd: используйте режим «Delta Peak» для автоматического завершения зарядки при достижении пика напряжения. Порог срабатывания для NiMH – 5–10 мВ, для NiCd – 10–20 мВ.
- Pb: отключите все функции, кроме «Charge». Балансировка и импульсные режимы для свинцовых аккумуляторов не применяются.
Если тип аккумулятора неизвестен, проведите тест напряжения мультиметром. Подключите щупы к клеммам и сравните показания с эталонными значениями: 3.7 В – LiPo/Li-ion, 3.3 В – LiFe, 1.2 В – NiMH/NiCd, 2 В – Pb. Никогда не пытайтесь заряжать аккумулятор «наугад» – это опасно. При сомнениях обратитесь к документации или производителю батареи.
После выбора типа аккумулятора дважды проверьте настройки перед запуском зарядки. Убедитесь, что ток и напряжение соответствуют спецификациям батареи, а все кабели подключены правильно (особенно балансировочный разъём для литиевых аккумуляторов). IMAX B6 не сохраняет настройки после отключения питания – каждый раз задавайте параметры заново. Для часто используемых типов аккумуляторов запишите оптимальные значения на бумаге или в заметках.
Подключение аккумулятора к клеммам зарядного устройства
Перед подключением убедитесь, что IMAX B6 выключен и отсоединён от сети. Используйте только комплектные провода с зажимами типа «крокодил» или балансировочный разъём, соответствующий типу аккумулятора (LiPo, LiFe, NiMH и др.). Для литий-полимерных батарей обязательно подключайте балансировочный кабель – без него зарядка заблокируется из-за встроенной защиты.
Расположите аккумулятор на негорючей поверхности (керамическая плитка, металлический поднос) на расстоянии не менее 30 см от легковоспламеняющихся материалов. Если корпус батареи повреждён или вздут, зарядку проводить запрещено – это прямой риск возгорания. Проверьте полярность: красный провод (+) к плюсовой клемме, чёрный (–) к минусовой. Ошибка приведёт к короткому замыканию и выходу из строя как аккумулятора, так и зарядного устройства.
При подключении нескольких аккумуляторов в параллель (например, 2S2P) сначала соедините их между собой, затем подключите к зарядному устройству. Никогда не подключайте последовательно батареи с разным уровнем заряда – это приведёт к переразряду одной из них. Для сборок 3S и выше используйте только балансировочный кабель с соответствующим количеством контактов (4 для 3S, 5 для 4S и т. д.).
После подключения визуально проверьте отсутствие перехлёста проводов и надёжность фиксации зажимов. Включите IMAX B6 и выберите режим зарядки, соответствующий типу аккумулятора. Если устройство не распознаёт батарею, отключите её, проверьте полярность и целостность проводов. Для литиевых аккумуляторов установите корректное количество последовательно соединённых ячеек (например, 3S для 11,1 В) – ошибка в настройках вызовет перезаряд или недозаряд.
Во время первого подключения наблюдайте за поведением аккумулятора в течение 2–3 минут. При появлении дыма, запаха гари или сильного нагрева немедленно отключите устройство и прекратите зарядку. Для LiPo батарей нормальная температура корпуса не должна превышать 40–45 °C. Если аккумулятор холодный на ощупь после 10 минут зарядки, проверьте настройки тока и напряжения в меню IMAX B6.
После завершения зарядки сначала отключите балансировочный кабель (если использовался), затем основные клеммы. Храните провода в сухом месте, избегая перегибов и механических повреждений изоляции. Регулярно осматривайте зажимы на предмет окисления – очищайте их мелкозернистой наждачной бумагой или специальным спреем для контактов.
Настройка параметров тока и напряжения для зарядки
Для LiPo-аккумуляторов ток зарядки выбирается из расчёта 1C, где C – ёмкость батареи в ампер-часах. Например, для аккумулятора 2200 мАч оптимальный ток составит 2,2 А. Превышение этого значения ускоряет деградацию элементов, особенно при напряжении выше 4,2 В на ячейку. IMAX B6 позволяет задавать ток с шагом 0,1 А, что даёт возможность точно подобрать режим для батарей от 100 мАч до 5 Ач. При зарядке LiFePO4 ток можно увеличить до 2C, но напряжение не должно превышать 3,6 В на ячейку.
Напряжение зарядки зависит от химии аккумулятора и количества последовательно соединённых ячеек (S). Для LiPo стандартное напряжение – 4,2 В на ячейку, для Li-ion – 4,1 В, для LiFePO4 – 3,6 В. IMAX B6 автоматически корректирует конечное напряжение при выборе типа батареи, но его можно переопределить вручную. Например, для 3S LiPo (11,1 В номинал) выставляется 12,6 В. Ошибка в настройке напряжения приводит к перезаряду или недозаряду, что сокращает ресурс.
При зарядке NiMH/NiCd ток выбирается в диапазоне 0,1–1C. Для быстрой зарядки допустимо 1C, но при этом важно включить функцию Delta Peak (ΔV) на IMAX B6 с порогом 5–10 мВ на ячейку. Это предотвращает перегрев и перезаряд. Напряжение для NiMH не критично, так как зарядка контролируется по изменению напряжения, а не по абсолютному значению. Для старых NiCd-аккумуляторов рекомендуется ток 0,3C с последующим дозарядом малым током (0,1C) для восстановления ёмкости.
Для свинцово-кислотных (Pb) аккумуляторов ток зарядки не должен превышать 0,2C, а напряжение зависит от типа: 2,45 В на ячейку для AGM/Gel и 2,3 В для заливных. IMAX B6 поддерживает режим «Pb» с автоматическим ограничением напряжения, но его можно скорректировать вручную. Например, для 12 В аккумулятора (6 ячеек) выставляется 14,7 В для AGM. Превышение напряжения вызывает газообразование и потерю электролита, что необратимо повреждает батарею.
После настройки параметров всегда проверяйте температуру аккумулятора в процессе зарядки. IMAX B6 имеет встроенный термодатчик, но для точности рекомендуется использовать внешний термометр. Если температура превышает 45°C для LiPo или 50°C для NiMH, снизьте ток на 30–50% или прервите процесс. Для Li-ion и LiFePO4 критическим считается 60°C. Завершайте зарядку при достижении 80–90% ёмкости, если требуется максимальный ресурс батареи.
Проверка полярности и правильности подключения проводов
Проверьте надежность соединений: зажимы типа «крокодил» должны плотно фиксироваться на клеммах без люфта, а разъемы балансировочного провода (если используется) – полностью вставлены в соответствующий порт на зарядном устройстве. Для LiPo/LiHV аккумуляторов с несколькими банками подключите балансировочный разъем к порту «BAL» на IMAX B6, соблюдая порядок проводов: черный провод – первая банка, красный – последняя. Неправильное подключение балансировочного кабеля вызовет ошибку «Connection Break» или некорректное отображение напряжения банок.
Запуск процесса зарядки и контроль показаний на дисплее
После подтверждения настроек нажмите кнопку *Start/Enter* – на дисплее отобразится текущий ток заряда (например, 1.0A для LiPo 3S), напряжение батареи (в формате 11.1V) и время работы таймера. В первые 30 секунд IMAX B6 автоматически корректирует параметры: если напряжение ячеек отличается более чем на 0.1V, процесс прервётся с ошибкой *Cell Voltage Diff*. Проверьте балансировочный разъём – контакт должен быть плотным, без окислов. При стабильных показаниях на экране появится индикатор *CHG* и прогресс в процентах, обновляемый каждые 5 секунд.
Контролируйте температуру аккумулятора каждые 10 минут – при превышении 45°C (для LiPo) или 60°C (для LiFe) немедленно остановите зарядку кнопкой *Stop*. На дисплее отслеживайте параметры: *V* (напряжение всей батареи), *Vi* (напряжение отдельных ячеек, переключается кнопкой *Inc*), *Ah* (ёмкость, заряженная с начала цикла). Если ток заряда падает ниже 0.1A при напряжении ниже целевого (4.2V для LiPo), устройство перейдёт в режим *Trickle* – это нормально для завершающей стадии. При срабатывании защиты от перезаряда (*Over Voltage*) на экране появится код ошибки *ERR: 04*; отключите батарею и проверьте настройки типа аккумулятора.
Мониторинг температуры аккумулятора во время зарядки
Температура литий-полимерных (LiPo) и литий-ионных (Li-ion) аккумуляторов при зарядке на IMAX B6 не должна превышать 45°C. Превышение этого порога увеличивает риск деградации электролита, разбухания элементов и возгорания. Встроенный термодатчик устройства отключает зарядку при достижении 60°C, но полагаться только на него опасно – датчик может запаздывать или быть неточным. Рекомендуется использовать внешний инфракрасный термометр с точностью ±1°C для контроля температуры корпуса аккумулятора каждые 5–10 минут.
Для никель-металлгидридных (NiMH) и никель-кадмиевых (NiCd) аккумуляторов допустимый диапазон температур шире – от 0°C до 50°C, но оптимальным считается 20–35°C. При нагреве выше 40°C эффективность зарядки снижается на 15–20%, а при 55°C начинается необратимое разрушение активной массы. Если температура растёт быстрее, чем на 5°C за 10 минут, прервите процесс и дайте аккумулятору остыть до комнатной температуры. Повторный запуск возможен только после стабилизации показателей.
IMAX B6 позволяет задать температурный лимит в меню «Temp Cutoff» (по умолчанию 60°C). Однако для LiPo рекомендуется снизить его до 40°C, а для NiMH – до 45°C. Это предотвратит перегрев при неисправности термодатчика или плохом контакте с аккумулятором. Если устройство не реагирует на установленный лимит, проверьте подключение датчика – он должен плотно прилегать к средней части корпуса батареи, а не к клеммам или проводам.
При зарядке в холодных условиях (ниже 10°C) LiPo-аккумуляторы теряют ёмкость на 30–50% из-за замедления химических реакций. Если температура ниже 0°C, зарядка становится опасной – внутри элемента может образоваться металлический литий, что приводит к короткому замыканию. Для NiMH и NiCd нижний предел – −10°C, но при этом ток зарядки следует снизить на 50% от номинального. Используйте термокейс или поместите аккумулятор в тёплое помещение на 1–2 часа перед началом процесса.
В случае резкого роста температуры (более 10°C за минуту) или появления запаха гари немедленно отключите IMAX B6 от сети и изолируйте аккумулятор на негорючей поверхности. Не пытайтесь охладить его водой или льдом – это может вызвать термический шок. Для LiPo используйте огнеупорный мешок или контейнер с песком. Если температура стабилизировалась, но аккумулятор деформирован или вздулся, утилизируйте его согласно местным правилам – дальнейшее использование недопустимо.
Определение момента завершения зарядки по индикаторам
IMAX B6 сигнализирует об окончании зарядки тремя ключевыми индикаторами: зеленым светодиодом «Charge», нулевым током на дисплее и звуковым сигналом. Зеленый светодиод загорается при достижении заданного напряжения или емкости, но это не всегда означает полную остановку процесса – ток может снижаться до 50–100 мА в режиме подзарядки (trickle charge). Для литий-ионных и литий-полимерных аккумуляторов завершение определяется по току: когда он падает ниже 3% от установленного значения (например, менее 0,1 А при зарядке на 3 А), зарядка считается оконченной.
На экране устройства отображаются критические параметры: напряжение (V), ток (A) и переданная емкость (mAh). При достижении 100% заданной емкости или превышении порогового напряжения (4,2 В на ячейку для LiPo) ток резко снижается. Если используется режим Balance Charge, обращайте внимание на разницу напряжений между ячейками – она не должна превышать 0,01 В. В противном случае балансировка продолжается даже после основного цикла.
- Для NiMH/NiCd: зарядка завершается при падении тока до 0,1 А или срабатывании детекции −ΔV (снижение напряжения на 5–10 мВ на ячейку). На IMAX B6 это сопровождается миганием зеленого светодиода и звуковым сигналом.
- Для LiFePO₄: окончание определяется по напряжению 3,6 В на ячейку и току ниже 0,05 А. Устройство автоматически переходит в режим хранения, если включена соответствующая опция.
- Для Pb (свинцово-кислотных): завершение наступает при достижении 2,45 В на ячейку и токе менее 0,02 А. Дальнейшая зарядка переводит аккумулятор в режим насыщения.
Звуковой сигнал IMAX B6 – двухтональный, повторяющийся трижды. Он срабатывает не только при окончании зарядки, но и при ошибках: перегреве (>60°C), превышении напряжения (>4,3 В для LiPo) или коротком замыкании. Если сигнал прозвучал, но на дисплее отображается ненулевой ток, проверьте настройки программы – возможно, активирован режим Fast Charge с принудительным ограничением по времени.
После завершения зарядки оставьте аккумулятор подключенным к IMAX B6 на 1–2 минуты для стабилизации напряжения. Это особенно важно для литиевых батарей: резкое отключение может вызвать просадку напряжения на 0,1–0,2 В, что исказит реальный уровень заряда. Для NiMH/NiCd рекомендуется сразу отсоединять аккумулятор, чтобы избежать перегрева в режиме подзарядки.
Отключение аккумулятора и проверка уровня заряда
Проверьте напряжение каждой ячейки мультиметром. Для LiPo номинальное значение – 3,7 В на ячейку, минимально допустимое – 3,0 В, ниже – риск глубокого разряда. У NiMH и NiCd порог – 1,0 В на элемент. Запишите показания: разница более 0,1 В между ячейками указывает на дисбаланс, требующий балансировочной зарядки. Не полагайтесь на встроенный вольтметр IMAX B6 – его точность ±0,05 В, но для диагностики лучше использовать отдельный прибор.
Для NiMH/NiCd измерьте внутреннее сопротивление (ESR). На IMAX B6 выберите режим «Battery Check» и подключите аккумулятор. Значения выше 20 мОм для новых элементов или 50 мОм для бывших в употреблении сигнализируют о деградации. У LiPo ESR не должен превышать 5–10 мОм на ячейку – высокие показатели говорят о необходимости замены или осторожной эксплуатации.
Осмотрите корпус аккумулятора на предмет вздутий, трещин или подтеков электролита. Вздутые LiPo утилизируйте немедленно – они пожароопасны. Для свинцово-кислотных батарей проверьте уровень электролита: пластины должны быть полностью покрыты жидкостью. При необходимости долейте дистиллированную воду, но не переливайте – это снижает концентрацию кислоты и емкость.
Если аккумулятор хранился более 3 месяцев, выполните цикл разряда-заряда для восстановления емкости. Для LiPo установите ток разряда 0,5C (например, 1,5 А для батареи 3000 мА·ч), для NiMH – 0,2C. Не разряжайте ниже минимального напряжения: 3,0 В/ячейка для LiPo, 0,9 В для NiMH. После разряда сразу приступайте к зарядке, чтобы избежать саморазряда.
При подключении к IMAX B6 соблюдайте полярность. Красный провод – «+», черный – «–». Для балансировочного разъема LiPo используйте соответствующий кабель: 2S (3 провода), 3S (4 провода) и т. д. Неправильное подключение выведет из строя как зарядное устройство, так и аккумулятор. Перед включением питания IMAX B6 еще раз проверьте все соединения – особенно при работе с высокотоковыми батареями (свыше 20 А).
Для свинцово-кислотных аккумуляторов используйте режим «Pb» на IMAX B6. Установите напряжение зарядки: 2,4 В/элемент для режима «Standby Use» (хранение), 2,45 В для «Cycle Use» (циклическая эксплуатация). Ток заряда – не более 0,1C (например, 1 А для батареи 10 А·ч). Превышение этих значений приведет к кипению электролита и сокращению срока службы.
После проверки уровня заряда и состояния аккумулятора зафиксируйте данные в журнале. Укажите дату, напряжение ячеек, ESR, внешний вид и условия хранения. Это поможет отслеживать деградацию батареи и вовремя принимать меры. Если аккумулятор не соответствует параметрам, не пытайтесь его «реанимировать» – особенно если речь идет о LiPo с повреждениями или NiMH с высоким ESR.
Хранение и обслуживание аккумулятора после зарядки
После зарядки аккумулятора IMAX B6 оставьте его на 10–15 минут при комнатной температуре для стабилизации напряжения. Храните LiPo-аккумуляторы при заряде 40–60% (3,7–3,85 В на банку), NiMH – при 50% емкости, а LiFePO₄ – при 30–50% (3,2–3,3 В на банку). Превышение этих значений ускоряет деградацию химии, особенно при длительном хранении. Для точного контроля используйте режим «Storage» на зарядном устройстве или мультиметр с точностью ±0,01 В.
Оптимальные условия хранения: температура 10–25°C, влажность 40–60%, отсутствие прямых солнечных лучей и источников тепла. Избегайте металлических поверхностей – используйте огнеупорные контейнеры из керамики или специальные LiPo-мешки. Для аккумуляторов емкостью свыше 5000 мА·ч применяйте вентилируемые боксы с датчиками температуры. Проверяйте напряжение каждые 3 месяца: падение ниже 3,0 В на банку (LiPo) или 1,0 В (NiMH) требует немедленной подзарядки.
- Не храните аккумуляторы в заряженном состоянии более 30 дней без проверки – риск переразряда или вздутия.
- Для Li-ion и LiPo используйте балансировочные разъемы при хранении, чтобы предотвратить дисбаланс ячеек.
- Очищайте контакты спиртом (90%+) каждые 6 месяцев, избегая попадания жидкости внутрь корпуса.
- При появлении деформаций, запаха или повышенного нагрева утилизируйте аккумулятор согласно местным нормам.
