Пластины аккумулятора из чего сделаны

Пластины аккумулятора – ключевой элемент, определяющий его энергоемкость, срок службы и эксплуатационные характеристики. В свинцово-кислотных батареях используются два основных типа пластин: положительные (из диоксида свинца PbO₂) и отрицательные (из губчатого свинца Pb). Добавки сурьмы (до 5%) или кальция (0,05–0,1%) в сплав решетки повышают механическую прочность и снижают саморазряд, но увеличивают газовыделение при перезаряде. Для AGM-аккумуляторов применяют стекловолоконные сепараторы, пропитанные электролитом, что требует более чистых материалов (содержание примесей железа <0,005%).

В литий-ионных аккумуляторах анод изготавливают из графита с добавками кремния (до 10%) для увеличения удельной емкости до 350–400 мА·ч/г. Катодные материалы варьируются: LiCoO₂ (емкость 140–160 мА·ч/г, напряжение 3,7 В), LiFePO₄ (120–140 мА·ч/г, 3,2 В, высокая термостабильность) или NMC (LiNi₀.₈Mn₀.₁Co₀.₁O₂ – до 200 мА·ч/г, 3,8 В). Толщина активного слоя на пластинах составляет 50–150 мкм, а плотность тока при заряде не должна превышать 1–2 мА/см² для предотвращения деградации. Примеси меди или алюминия в катоде свыше 0,01% ускоряют окисление электролита.

Для никель-металлгидридных (Ni-MH) аккумуляторов отрицательные пластины содержат сплавы типа AB₅ (LaNi₅) или AB₂ (TiZrNi), обеспечивающие емкость 250–350 мА·ч/г. Положительные пластины из гидроксида никеля Ni(OH)₂ с добавками кобальта (3–5%) стабилизируют структуру и повышают циклическую стойкость. Критическое значение имеет пористость активной массы: оптимальный диапазон – 30–40%, что обеспечивает баланс между емкостью и механической прочностью. Превышение содержания марганца в сплаве AB₂ свыше 1% снижает устойчивость к коррозии.

При выборе материала пластин учитывайте рабочие условия: для высокотемпературных применений (свыше 50°C) предпочтительны LiFePO₄ или свинцово-кальциевые сплавы, а для быстрого заряда – графит с покрытием из аморфного углерода (толщина слоя 5–10 нм). В свинцовых батареях снижение толщины пластин с 2,5 до 1,5 мм увеличивает удельную мощность на 15–20%, но сокращает срок службы на 30%. Для литий-ионных систем рекомендуется использовать катоды с однородным распределением частиц (размер 5–15 мкм), чтобы минимизировать локальные перегревы.

Материалы пластин аккумулятора: состав и свойства

Свинцово-кислотные аккумуляторы используют пластины из сплава свинца с добавками сурьмы (до 6%) или кальция (0,06–0,1%). Сурьма повышает механическую прочность, но увеличивает газовыделение и саморазряд (до 10% в месяц). Кальциевые сплавы снижают саморазряд до 2–3% в месяц и уменьшают расход воды, но требуют точного контроля напряжения заряда (не выше 14,8 В). Для тяговых батарей применяют сплавы с оловом (0,5–1,5%) – они устойчивы к глубоким разрядам, но дороже на 15–20%.

Литий-ионные аккумуляторы используют катоды на основе:

• LiCoO₂ – высокая удельная энергия (150–200 Вт·ч/кг), но ограниченный ресурс (500–1000 циклов) и термическая нестабильность при перегреве выше 150°C;
• LiFePO₄ – безопасность (термостабилен до 270°C), ресурс 2000–5000 циклов, но низкая плотность энергии (90–120 Вт·ч/кг);
• LiNiMnCoO₂ (NMC) – сбалансированные характеристики: 150–220 Вт·ч/кг, 1000–2000 циклов, рабочая температура от −20 до +55°C.

Аноды из графита (удельная ёмкость 350–370 мА·ч/г) или кремний-углеродных композитов (до 1000 мА·ч/г) определяют скорость заряда и деградацию. Кремний увеличивает ёмкость, но вызывает растрескивание при циклировании – предел ввода кремния не превышает 10% для стабильной работы.

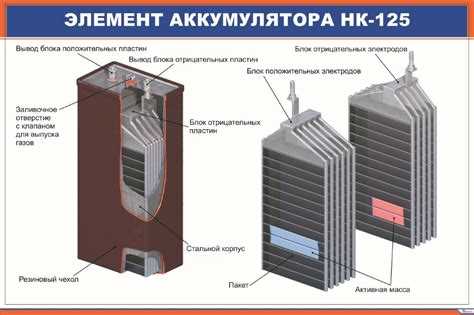

Для щелочных никель-кадмиевых (NiCd) и никель-металлгидридных (NiMH) аккумуляторов катоды изготавливают из гидроксида никеля (Ni(OH)₂) с добавками кобальта (3–5%) для повышения проводимости. Аноды NiCd содержат кадмий (токсичен, но устойчив к переразряду), NiMH – сплавы на основе лантана (LaNi₅) или титана (TiZr₂). Ключевые параметры: NiCd выдерживает 1500–2000 циклов при −40°C, NiMH – 500–1000 циклов, но чувствителен к перезаряду (не выше 1,5 В на элемент). Электролит – 20–30% раствор KOH с добавками LiOH (1–2%) для снижения коррозии.

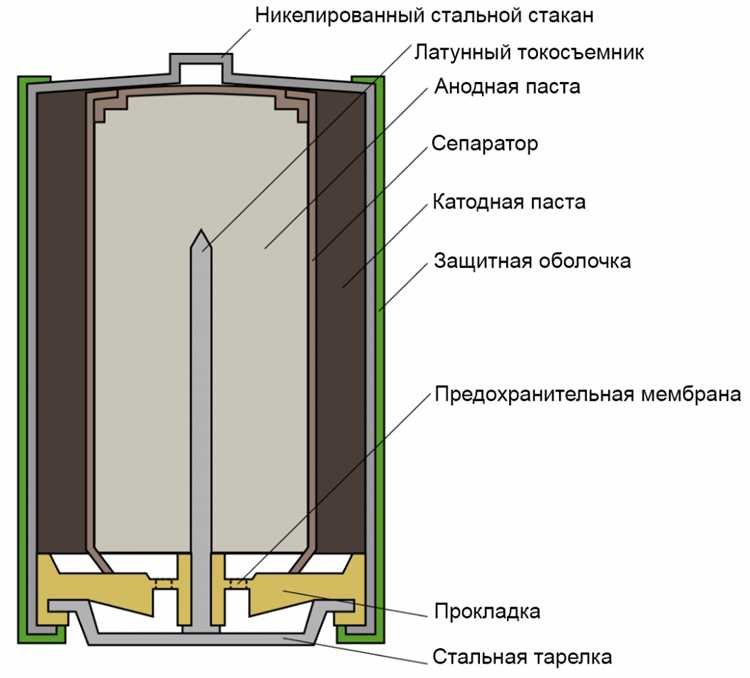

Какие металлы и сплавы используются в положительных пластинах свинцово-кислотных аккумуляторов

Наиболее распространённые сплавы для положительных решёток:

• Свинец-сурьма (Pb-Sb) – классический вариант с содержанием сурьмы от 1,5% до 6%. Сурьма повышает прочность и литейные свойства, но увеличивает газовыделение и саморазряд. Оптимальное содержание – 2–4% для стационарных аккумуляторов и 4–6% для стартерных.
• Свинец-кальций (Pb-Ca) – бессурьмянистый сплав с добавкой кальция (0,06–0,1%) и олова (0,5–1,5%). Снижает саморазряд и газовыделение, но менее устойчив к глубоким разрядам. Часто применяется в герметизированных AGM-аккумуляторах.
• Свинец-кальций-олово (Pb-Ca-Sn) – модификация с повышенным содержанием олова (до 2%) для улучшения коррозионной стойкости. Используется в тяговых и гелевых аккумуляторах, где требуется длительный срок службы.
• Свинец-селен (Pb-Se) – сплав с микродобавками селена (0,02–0,05%) для измельчения зерна и повышения прочности. Применяется в промышленных аккумуляторах с высокими требованиями к циклической стойкости.

Выбор сплава зависит от условий эксплуатации. Для стартерных аккумуляторов предпочтителен Pb-Sb из-за устойчивости к вибрациям и перепадам температур. В стационарных системах (ИБП, телекоммуникации) чаще используют Pb-Ca-Sn, так как он минимизирует обслуживание. Гелевые и AGM-аккумуляторы требуют сплавов с низким газовыделением, поэтому здесь доминируют Pb-Ca и его модификации.

Коррозия положительных решёток – ключевой фактор, ограничивающий срок службы. Сурьмянистые сплавы корродируют быстрее, но образуют защитный слой сульфата свинца, замедляющий разрушение. Бессурьмянистые сплавы (Pb-Ca) корродируют равномернее, но при глубоких разрядах склонны к пассивации и потере ёмкости. Для повышения коррозионной стойкости в сплавы добавляют серебро (0,02–0,05%) или висмут (0,01–0,03%), что увеличивает стоимость, но продлевает ресурс на 20–30%.

Технология изготовления решёток также влияет на выбор материала. Литые решётки чаще выполняют из Pb-Sb или Pb-Ca-Sn, так как эти сплавы хорошо заполняют формы. Расширяемые решётки (из перфорированной ленты) производят из Pb-Ca или Pb-Se из-за их пластичности. В современных аккумуляторах с тонкими пластинами (например, EFB) применяют сплавы с высоким содержанием олова (до 2,5%) для предотвращения преждевременного разрушения.

При проектировании аккумуляторов учитывают компромисс между механическими свойствами, коррозионной стойкостью и электрохимической активностью. Например, увеличение содержания сурьмы свыше 6% улучшает прочность, но резко повышает саморазряд. Добавка олова в Pb-Ca-сплавы свыше 2% снижает коррозию, но ухудшает литейные характеристики. Оптимальный состав подбирают экспериментально с учётом конкретных требований к циклу заряда-разряда и температурным условиям.

Роль диоксида свинца в химических реакциях при заряде и разряде

Диоксид свинца (PbO₂) – ключевой активный материал положительной пластины свинцово-кислотного аккумулятора, определяющий его электрохимические характеристики. В процессе разряда PbO₂ восстанавливается до сульфата свинца (PbSO₄) по реакции: PbO₂ + H₂SO₄ + 2H⁺ + 2e⁻ → PbSO₄ + 2H₂O. Эта реакция протекает с поглощением электронов, генерируя электрический ток. Кристаллическая структура PbO₂ (преимущественно β-модификация) обеспечивает высокую электропроводность и пористость, что критично для эффективного массопереноса электролита.

При заряде аккумулятора сульфат свинца окисляется обратно до диоксида: PbSO₄ + 2H₂O → PbO₂ + H₂SO₄ + 2H⁺ + 2e⁻. Скорость этой реакции зависит от плотности тока и температуры. При превышении рекомендованного напряжения заряда (2,4–2,45 В на элемент) начинается побочный процесс выделения кислорода: 2H₂O → O₂ + 4H⁺ + 4e⁻, что снижает эффективность заряда и ускоряет деградацию PbO₂. Для минимизации потерь рекомендуется использовать алгоритмы заряда с ограничением напряжения.

Структурная стабильность PbO₂ напрямую влияет на циклический ресурс аккумулятора. В процессе эксплуатации кристаллы диоксида свинца подвергаются механическим напряжениям из-за изменения объема при фазовых переходах (PbO₂ → PbSO₄). Это приводит к растрескиванию активной массы и снижению емкости. Для повышения устойчивости в состав пасты добавляют легирующие элементы (например, сурьму или олово), которые улучшают адгезию PbO₂ к решетке пластины и замедляют коррозию.

Электрохимическая активность PbO₂ зависит от его удельной поверхности. Оптимальный размер пор активной массы – 0,1–1 мкм, что обеспечивает баланс между доступностью электролита и механической прочностью. При глубоких разрядах (>80% емкости) образуются крупные кристаллы PbSO₄, которые трудно окислить при заряде. Это явление, известное как сульфатация, снижает эффективную площадь PbO₂. Для предотвращения рекомендуется избегать разряда ниже 1,75 В на элемент и использовать импульсные режимы заряда.

Температурные условия эксплуатации критически влияют на кинетику реакций с участием PbO₂. При понижении температуры до −20°C скорость диффузии ионов в электролите падает на 50–70%, что замедляет восстановление PbO₂ при заряде. В то же время при температурах выше 45°C ускоряется коррозия решетки и деградация активной массы. Для продления срока службы аккумуляторов в жарких климатических условиях рекомендуется снижать напряжение заряда на 0,03 В на каждый градус выше 25°C.

Контроль состояния PbO₂ возможен с помощью анализа внутреннего сопротивления аккумулятора. Увеличение сопротивления на 20–30% от исходного значения указывает на деградацию активной массы или сульфатацию. Для диагностики используют методы импедансной спектроскопии или тестирование под нагрузкой. При обнаружении отклонений рекомендуется провести десульфатацию с помощью специальных зарядных устройств или заменить аккумулятор, если восстановление невозможно.

Состав и структура активной массы отрицательных пластин аккумулятора

Активная масса отрицательных пластин свинцово-кислотных аккумуляторов состоит преимущественно из губчатого свинца (Pb) с добавлением 0,1–0,5% расширителей, предотвращающих спекание частиц при циклировании. Основные расширители – лигносульфонаты (0,1–0,3%), сульфат бария (0,2–0,5%) и технический углерод (0,05–0,2%). Лигносульфонаты стабилизируют пористую структуру, снижая усадку массы на 20–30%, а сульфат бария выступает центрами кристаллизации, увеличивая площадь активной поверхности до 0,5–0,8 м²/г. Углеродные добавки повышают электропроводность, компенсируя падение тока разряда при низких температурах на 15–25%.

Структура активной массы формируется в процессе электрохимического восстановления пасты из оксидов свинца (PbO, Pb₃O₄) и серной кислоты. При формировании образуется пористая матрица с размером пор 0,1–10 мкм, где 60–70% объема занимают макропоры (>1 мкм), обеспечивающие транспорт электролита, а 30–40% – микропоры (<0,1 мкм), определяющие емкость. Критическая плотность пасты перед формированием – 4,0–4,3 г/см³: превышение приводит к снижению пористости на 10–15%, уменьшая ресурс на 200–300 циклов. Для стабилизации структуры рекомендуется вводить 0,01–0,03% фосфорной кислоты, замедляющей рекристаллизацию свинца в 1,5–2 раза.

Оптимальное соотношение компонентов зависит от условий эксплуатации: для стартерных аккумуляторов доля лигносульфонатов увеличивается до 0,4%, а углерода – до 0,3% для компенсации высоких токов разряда. В тяговых батареях приоритет отдается сульфату бария (0,4–0,6%) и минимальному содержанию углерода (0,05–0,1%) для снижения саморазряда. Контроль гранулометрического состава порошка свинца – ключевой фактор: частицы размером 50–150 мкм обеспечивают баланс между механической прочностью и электрохимической активностью, отклонение на ±20 мкм снижает емкость на 8–12%.

Влияние добавок сурьмы и кальция на долговечность свинцовых пластин

Добавка сурьмы (Sb) в свинцовые пластины аккумуляторов повышает механическую прочность решёток, но ускоряет коррозию при высоких температурах и увеличивает газовыделение. Оптимальное содержание сурьмы – 1,5–3%: при меньших концентрациях эффект упрочнения снижается, при больших – растёт саморазряд (до 0,5% ёмкости в сутки) и сокращается срок службы на 20–30%. Ключевой недостаток – необходимость частого долива воды из-за электролиза, что делает такие аккумуляторы непригодными для герметичных систем. В стационарных батареях с сурьмой рекомендуется использовать электролит с добавками фосфорной кислоты (0,1–0,2%) для замедления коррозии положительных пластин.

Кальций (Ca) в сплаве Pb-Ca (0,06–0,1%) снижает газовыделение в 5–10 раз по сравнению с сурьмой, но ухудшает циклическую стойкость: после 100–150 глубоких разрядов ёмкость падает на 15–25%. Причины – пассивация поверхности пластин и рост дендритов сульфата свинца. Для продления ресурса:

• Ограничивать глубину разряда до 50% (при 80% срок службы сокращается вдвое).
• Поддерживать температуру электролита ниже 45°C (каждые 10°C выше 25°C ускоряют деградацию на 30%).
• Использовать сплавы Pb-Ca-Sn (олово 0,2–0,5%) для улучшения проводимости и снижения коррозии.

Гибридные пластины (положительные – Pb-Sb, отрицательные – Pb-Ca) сочетают преимущества обоих подходов: газовыделение снижается на 40%, а циклическая стойкость возрастает на 30–40% по сравнению с чистым Pb-Ca.

Особенности применения стекловолоконных сепараторов в современных аккумуляторах

Стекловолоконные сепараторы (AGM) обеспечивают пористость на уровне 90–95%, что критично для эффективной рекомбинации газов в герметичных свинцово-кислотных аккумуляторах. Их волокна диаметром 0,5–3 мкм формируют микропористую структуру с удельной поверхностью до 2 м²/г, что в 5–10 раз превышает показатели полиэтиленовых аналогов. Это позволяет удерживать электролит в связанном состоянии при давлении до 0,2 МПа, предотвращая его вытекание даже при механических повреждениях корпуса. Для AGM-аккумуляторов с плотностью тока свыше 0,5 А/см² рекомендуется использовать сепараторы толщиной 1,5–2,5 мм с контролируемым распределением пор по размерам (0,1–10 мкм), чтобы минимизировать внутреннее сопротивление и риск короткого замыкания.

Термическая стабильность стекловолокна до 500°C исключает деградацию сепаратора при экстремальных режимах заряда (напряжение до 2,7 В/элемент), что продлевает срок службы аккумулятора на 30–40% по сравнению с традиционными материалами. Однако при температурах ниже −20°C вязкость электролита возрастает на 200–300%, снижая ионную проводимость на 15–25%. Для компенсации этого эффекта в AGM-системах применяют модифицированные сепараторы с добавлением 5–10% полимерных волокон (например, полипропилена), улучшающих смачиваемость при низких температурах без ущерба для механической прочности. Оптимальное соотношение стекловолокна к полимеру – 9:1 по массе.

Ключевой проблемой AGM-сепараторов остаётся сульфатация при глубоких разрядах (ниже 1,75 В/элемент), приводящая к необратимому снижению ёмкости на 0,5–1% за цикл. Для её предотвращения используют сепараторы с предварительной обработкой поверхности оксидами кремния или алюминия, повышающими адгезию электролита и снижающими скорость кристаллизации сульфата свинца. В промышленных аккумуляторах с ресурсом свыше 1000 циклов рекомендуется комбинировать AGM с гелевыми добавками (2–5% силикагеля), что увеличивает стойкость к вибрации на 40% и снижает саморазряд до 1–2% в месяц при 25°C.

Как изменяются свойства пластин при глубоких циклах заряда-разряда

Минимизация негативных эффектов требует корректировки режимов эксплуатации: ограничение глубины разряда до 50–60% для свинцово-кислотных и 30–40% для литий-ионных систем, контроль температуры (оптимальный диапазон 20–25°C), применение алгоритмов балансировки ячеек и периодическая десульфатация для свинцовых аккумуляторов. В литий-ионных батареях эффективны методы частичного заряда (например, до 80% SOC) и использование добавок в электролит (VC, FEC), замедляющих рост SEI-слоя. Для NiMH-аккумуляторов рекомендуется избегать перезаряда и применять импульсные режимы заряда для снижения окисления сплава.

Сравнение коррозионной стойкости свинцовых и литий-ионных пластин

Свинцовые пластины в аккумуляторах подвержены электрохимической коррозии из-за взаимодействия свинца и его сплавов (например, Pb-Ca, Pb-Sb) с серной кислотой. Скорость коррозии зависит от состава электролита, температуры и рабочего напряжения: при 2,4 В на ячейку и 40°C глубина коррозии достигает 0,1–0,3 мм/год, что сокращает срок службы до 3–5 лет. Добавки сурьмы (1–6%) повышают механическую прочность, но увеличивают газовыделение и коррозию, тогда как кальций (0,05–0,1%) снижает саморазряд, но делает пластины хрупкими при глубоких разрядах. Для защиты применяют покрытия из оксидов свинца или легирование оловом (0,5–2%), что замедляет коррозию на 20–30%.

Литий-ионные пластины демонстрируют коррозионную стойкость на порядки выше за счет отсутствия жидкого электролита в классическом понимании. Алюминиевые токосъемники катода корродируют со скоростью 0,001–0,01 мм/год в карбонатных электролитах (LiPF₆, EC/DMC), но при нарушении герметичности или попадании влаги образуются гидроксиды, увеличивающие сопротивление. Медные токосъемники анода практически не корродируют в штатных условиях, однако при переразряде (<2 В) на поверхности образуется Cu₂O, что ведет к росту внутреннего сопротивления. Для предотвращения коррозии используют никелевые или золотые покрытия толщиной 0,1–0,5 мкм, снижающие скорость окисления в 5–10 раз. Критическим фактором остается контроль влажности на уровне <20 ppm при производстве.

Методы нанесения активной массы на решетки пластин аккумулятора

Наиболее распространенным методом остается пастирование, при котором активная масса в виде пасты наносится на решетку под давлением. Для свинцово-кислотных аккумуляторов паста готовится из оксида свинца (PbO), серной кислоты и добавок (например, сульфата бария или углеродных волокон). Оптимальная вязкость пасты – 100–150 Па·с при 25°C, что обеспечивает равномерное заполнение ячеек решетки без образования пустот. Прессование проводится при давлении 0,5–2 МПа; недостаточное давление приводит к низкой адгезии, избыточное – к деформации решетки. После нанесения пластины сушат при 60–80°C в течение 2–4 часов для удаления избыточной влаги и предотвращения растрескивания.

Экструзионное нанесение применяется для производства пластин с высокой плотностью активной массы (до 4,5 г/см³). Метод предполагает продавливание пасты через фильеру с профилем решетки, что позволяет формировать пластины толщиной от 0,8 до 3 мм с точностью ±0,1 мм. Преимущество – возможность использования паст с низким содержанием воды (10–15%), что сокращает время сушки на 30–40%. Однако экструзия требует строгого контроля температуры пасты (40–50°C) и скорости подачи (0,5–1,5 м/мин), иначе возникают разрывы или неравномерная плотность. Метод эффективен для массового производства, но ограничен решетками с простым геометрическим профилем.

Для тонких пластин (менее 1 мм) используется метод намазки, при котором паста наносится валиком или ракелем. Технология позволяет регулировать толщину слоя с точностью до 0,05 мм, что критично для стартерных аккумуляторов. Ключевые параметры: скорость вращения валика – 30–60 об/мин, зазор между валиком и решеткой – 0,2–0,5 мм. Паста для намазки должна иметь тиксотропные свойства, чтобы не стекать с решетки до сушки. Недостаток – низкая производительность (до 100 пластин/час на одну линию) и необходимость частой очистки оборудования от засохшей пасты.

Электрофоретическое осаждение (ЭФО) применяется для нанесения активной массы на решетки из легких сплавов (например, алюминия) или углеродных материалов. Суспензия частиц PbO или Pb₃O₄ в органическом растворителе (например, изопропаноле) осаждается на решетку под действием электрического поля (напряжение 50–200 В, плотность тока 1–5 мА/см²). Преимущества: равномерный слой толщиной 0,1–0,3 мм, высокая адгезия (прочность на отрыв – 0,8–1,2 МПа) и возможность нанесения на сложные 3D-структуры. Однако метод требует дорогостоящего оборудования и строгого контроля pH суспензии (8–10), иначе образуются дефекты покрытия. После осаждения пластины отжигают при 200–250°C для удаления растворителя и повышения прочности.

В лабораторных условиях для исследований применяют метод трафаретной печати, позволяющий наносить активную массу с высокой точностью (±0,02 мм) на микрорешетки. Паста продавливается через трафарет с помощью ракеля; ключевые параметры: угол наклона ракеля – 60–75°, давление – 0,1–0,3 МПа, скорость движения – 50–100 мм/с. Метод позволяет создавать пластины с заданным рисунком активной массы, например, для оптимизации токоотвода. Ограничения: низкая производительность и необходимость использования паст с высокой текучестью (вязкость 20–50 Па·с), что может снижать механическую прочность слоя после сушки.
