Atmel Studio – основной инструмент для работы с микроконтроллерами AVR и ARM от Microchip. В отличие от Arduino IDE, он предоставляет полный контроль над процессом компиляции, отладки и прошивки, включая доступ к низкоуровневым регистрам и оптимизацию кода. Для успешной прошивки потребуется: Atmel Studio 7 (последняя стабильная версия), программатор (например, Atmel-ICE, AVRISP mkII или USBasp), целевой микроконтроллер (например, ATmega328P или ATtiny85) и правильно настроенная схема подключения.
Перед началом убедитесь, что драйверы программатора установлены корректно. Для USBasp часто требуется ручная установка драйверов через Zadig или libusb. В Atmel Studio проверьте настройки инструмента в разделе Tools → Device Programming: выберите тип программатора, целевой микроконтроллер и интерфейс подключения (ISP, JTAG или PDI). Неправильный выбор интерфейса приведет к ошибке «Target not detected».
Процесс прошивки включает три ключевых этапа: компиляция проекта, проверка соединения с микроконтроллером и запись hex-файла. Оптимизируйте настройки компилятора (Project → Properties → Toolchain) для целевого устройства: например, для ATmega328P установите частоту тактирования (F_CPU) в соответствии с используемым кварцем (обычно 16 МГц). Используйте флаг -Os для оптимизации по размеру, если память ограничена.
При возникновении ошибок проверьте питание микроконтроллера (должно быть стабильным, 3.3В или 5В в зависимости от модели), правильность подключения сигнальных линий (MOSI, MISO, SCK, RESET) и отсутствие коротких замыканий. Для отладки используйте встроенный терминал Atmel Studio или логический анализатор для проверки сигналов на линиях ISP.
Подготовка оборудования и проверка совместимости программатора
Перед началом прошивки убедитесь, что выбранный программатор поддерживает целевой микроконтроллер. В Atmel Studio совместимость определяется списком устройств в разделе Tools → Device Programming. Для AVR-контроллеров чаще всего используются программаторы: Atmel-ICE, AVRISP mkII, USBasp или STK500. Проверьте документацию на микроконтроллер – в разделе «Programming Interfaces» указаны поддерживаемые протоколы (ISP, PDI, UPDI, JTAG). Например, ATmega328P работает с ISP, а ATxmega128A1 требует PDI.

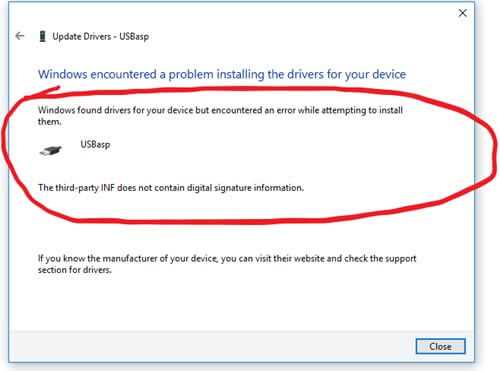

Подключите программатор к компьютеру и установите драйверы. Для Atmel-ICE и AVRISP mkII драйверы входят в состав Atmel Studio, но для USBasp потребуется ручная установка через Zadig или libusb. Откройте Диспетчер устройств Windows и проверьте отсутствие восклицательных знаков у устройства. Если программатор не распознаётся, обновите драйверы через Обновить драйвер → Выполнить поиск на этом компьютере → Выбрать из списка и укажите папку C:\Program Files (x86)\Atmel\Studio\7.0\drivers.
Для проверки физического подключения используйте тестовый скетч или команду avrdude в терминале. Пример для USBasp:
avrdude -c usbasp -p m328p -v– проверка связи с ATmega328P.- Ошибка
initialization failed, rc=-1указывает на проблемы с питанием или неверное подключение линий MISO/MOSI/SCK.
Линии программирования (MISO, MOSI, SCK, RESET) должны быть подключены напрямую без промежуточных элементов, кроме резисторов 100–220 Ом на линиях данных для защиты от помех. Избегайте длинных проводов (более 20 см) – они вносят задержки и искажают сигналы. Для микроконтроллеров с UPDI (например, ATtiny416) используйте однопроводной интерфейс с резистором 4.7 кОм между UPDI и VCC. Проверьте распиновку программатора и микроконтроллера по datasheet – ошибка в подключении RESET может привести к блокировке доступа к флеш-памяти.
В Atmel Studio откройте Tools → Device Programming и выберите программатор из списка. Если устройство не отображается, обновите прошивку программатора через Tools → Firmware Upgrade. Для Atmel-ICE и AVRISP mkII актуальные версии прошивок доступны на сайте Microchip. USBasp не поддерживает обновление прошивки через Atmel Studio – используйте avrdude с параметром -U flash:w:firmware.hex и файлом прошивки с GitHub-репозитория USBasp.
Перед прошивкой выполните чтение сигнатуры микроконтроллера. В Atmel Studio выберите Read → Device Signature. Если отображается 0x000000 или 0xFFFFFFFF, проверьте:
- Правильность подключения линий программирования.
- Наличие питания на микроконтроллере.
- Состояние fuse-битов (например, SPIEN должен быть установлен для ISP).
- Отсутствие защитных режимов (Lock Bits).
Для сброса Lock Bits используйте команду Chip Erase в Atmel Studio или avrdude -c usbasp -p m328p -e.
Если программатор работает нестабильно, проверьте помехи на линиях питания и данных. Подключите осциллограф к линиям SCK и MISO – сигналы должны быть прямоугольными с фронтами не более 50 нс. При наличии «звона» добавьте конденсаторы 0.1 мкФ между VCC и GND микроконтроллера и программатора. Для высокочастотных контроллеров (например, ATxmega) используйте экранированные кабели или ферритовые кольца на линиях программирования. В случае сбоев при программировании на больших скоростях снизьте тактовую частоту программатора в настройках Atmel Studio до 125 кГц.
Установка и настройка Atmel Studio для работы с целевым микроконтроллером
Подключите целевой микроконтроллер через программатор (например, Atmel-ICE или STK500) и убедитесь, что устройство определяется системой. В Atmel Studio откройте *Tools → Device Programming*, выберите тип программатора и интерфейс (ISP, JTAG, PDI и т.д.). Для AVR-микроконтроллеров с флеш-памятью менее 64 КБ используйте интерфейс ISP, для более ёмких – JTAG или UPDI (для ATtiny и ATmega с UPDI). В разделе *Device* выберите точную модель микроконтроллера: например, для ATmega328P не путайте с ATmega328PB – у них разные сигнатуры и наборы периферии. Если устройство не определяется, проверьте питание (должно быть 3.3В или 5В в зависимости от чипа) и правильность подключения линий MISO, MOSI, SCK и RESET.
Настройте проект под специфику целевого микроконтроллера. При создании нового проекта (*File → New → Project*) выберите шаблон «GCC C Executable Project» и укажите точную модель чипа. В свойствах проекта (*Project → Properties*) на вкладке *Toolchain* задайте параметры оптимизации: для отладки используйте *-O0*, для финальной прошивки – *-Os*. В разделе *AVR/GNU C Compiler → Symbols* добавьте макроопределения, специфичные для вашего чипа, например, *F_CPU=16000000UL* для тактовой частоты 16 МГц. Для микроконтроллеров с EEPROM (например, ATmega16) включите поддержку EEPROM в *AVR/GNU Linker → Memory Settings*, добавив секцию *.eeprom*.
Перед первой прошивкой настройте fuse-биты, если требуется изменить конфигурацию тактового генератора или защиты памяти. В *Device Programming* перейдите на вкладку *Fuses* и сверьте значения с даташитом: например, для ATmega328P бит *CKSEL3..0* определяет источник тактирования (0x00 – внешний кварц), а *SUT1..0* – время запуска. Для микроконтроллеров с UPDI (ATtiny416) fuse-биты настраиваются через отдельный инструмент *pyupdi* или встроенный в Atmel Studio программатор. Запись неверных значений может заблокировать чип – всегда проверяйте конфигурацию дважды. Для отладки используйте *Debug → Start Debugging and Break*, предварительно выбрав в *Project Properties → Tool* нужный отладчик (например, Atmel-ICE для ARM-чипов).
Создание нового проекта и выбор правильного типа устройства
После нажатия OK откроется окно выбора устройства. В поле Device Family выберите серию микроконтроллера, например, ATmega или ATtiny, затем уточните конкретную модель из списка, например, ATmega328P. Если устройство не отображается, проверьте установку пакета поддержки через Tools → Device Pack Manager. Для точного выбора сверьтесь с маркировкой на корпусе микроконтроллера или документацией платы – ошибка в модели приведёт к неработоспособности прошивки.
Нажмите OK, чтобы завершить создание проекта. Atmel Studio сгенерирует базовую структуру с файлом main.c, содержащим шаблон кода. Перед началом работы откройте Project → Properties и в разделе Toolchain → AVR/GNU C Compiler → Symbols добавьте макрос F_CPU=16000000UL, если тактовая частота вашего микроконтроллера составляет 16 МГц. Это обеспечит корректную работу функций задержки, таких как _delay_ms().
Написание или импорт исходного кода для прошивки
Atmel Studio поддерживает работу с исходным кодом на C и C++ для микроконтроллеров AVR и ARM. При создании нового проекта выберите шаблон «GCC C Executable Project» для AVR или «GCC C ASF Project» для ARM-микроконтроллеров с поддержкой ASF. Для импорта существующего кода используйте пункт меню File → Import → Existing C/C++ Project into Workspace, указав путь к папке с исходниками. Убедитесь, что в проекте присутствует файл main.c или main.cpp – он будет точкой входа для компилятора.
| Регистр | Значение | Описание |
|---|---|---|
| TCCR1B | 0x0C | Режим CTC, предделитель 256 |
| OCR1A | 62499 | Сравнение каждые 1 секунду при 16 МГц |
| TIMSK1 | 0x02 | Разрешение прерывания по совпадению |
Для импорта библиотек сторонних разработчиков добавьте их в проект через Project → Properties → Toolchain → Directories, указав пути к заголовочным файлам. Распространённые библиотеки: avr-libc (стандартная для AVR), LUFA (USB-стеки), FreeRTOS (для многозадачности). При использовании ASF для ARM-микроконтроллеров подключайте модули через ASF Wizard, избегая ручного редактирования конфигурационных файлов.
Настройка параметров компиляции и линковки в проекте
Правильная настройка компилятора и линковщика в Atmel Studio критически важна для оптимизации кода под целевой микроконтроллер. Откройте свойства проекта через Project → Properties или комбинацию клавиш Alt+F7. В разделе Toolchain выберите нужный компилятор – для AVR это обычно AVR/GNU C Compiler, для ARM – ARM/GNU C Compiler. Убедитесь, что версия инструментария соответствует вашей версии Atmel Studio, иначе возможны несовместимости.
В подразделе Symbols задайте макроопределения, специфичные для вашего проекта. Например, для отладочной версии добавьте DEBUG=1, а для целевой платы – F_CPU=16000000UL, где значение соответствует тактовой частоте микроконтроллера в герцах. Эти макросы влияют на условную компиляцию и работу стандартных библиотек, таких как util/delay.h.
Оптимизация кода настраивается в Optimization. Для большинства проектов подходит уровень -Os (оптимизация по размеру), но для критичных по скорости участков используйте -O2 или -O3. Избегайте -O0 в финальной сборке – это отключает оптимизацию и увеличивает размер прошивки. Для отладки временно переключайтесь на -Og, чтобы сохранить читаемость кода.
-ffunction-sectionsи-fdata-sections– разбивают функции и данные на отдельные секции, позволяя линковщику исключать неиспользуемые. Включите их всегда.-fno-exceptions– отключает поддержку исключений, если она не нужна, сокращая размер прошивки.-funsigned-char– заставляет типcharинтерпретироваться какunsigned char, что полезно для работы с регистрами периферии.
В разделе AVR/GNU Linker настройте карту памяти. В поле General → Other Linker Flags добавьте флаги для линковщика. Обязательно укажите скрипт линковщика, например: -Wl,-Tavr5.x для микроконтроллеров AVR5. Без этого линковщик не сможет правильно распределить код по секциям памяти.
Проверьте настройки в AVR/GNU C++ Compiler → Miscellaneous. Для проектов на C++ отключите RTTI и исключения, если они не используются: -fno-rtti -fno-exceptions. Включите поддержку C++11 или новее, если требуется: -std=c++11. Для проектов на C используйте -std=gnu99 или -std=c11 для совместимости с современными стандартами.

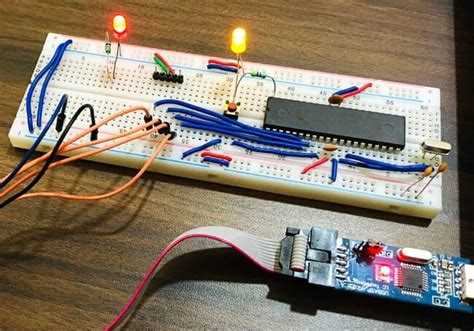

Подключение микроконтроллера к программатору и компьютеру
Подключите программатор к компьютеру через USB и установите драйверы, если они не определяются автоматически. Для Atmel-ICE в Windows драйверы устанавливаются вместе с Atmel Studio, для USBasp потребуется ручная установка через Zadig или аналогичный инструмент. В диспетчере устройств программатор должен отображаться как «Atmel-ICE» или «USBasp» без восклицательных знаков. Если устройство не распознаётся, проверьте целостность кабеля и попробуйте другой USB-порт. Для Linux используйте udev-правила, чтобы избежать необходимости запуска Atmel Studio с правами root.
Питание микроконтроллера должно быть стабильным и соответствовать его рабочему напряжению (обычно 3.3 В или 5 В). Если плата не имеет встроенного стабилизатора, подайте напряжение от программатора (VCC на ISP-разъёме) или внешнего источника. Убедитесь, что потребляемый ток не превышает допустимых значений для программатора – например, Atmel-ICE поддерживает до 300 мА. При использовании внешнего питания отключите VCC от программатора, чтобы избежать конфликтов. Для микроконтроллеров с низким энергопотреблением (например, ATtiny) достаточно питания от USB-программатора.
Перед началом программирования убедитесь в отсутствии коротких замыканий на плате. Проверьте мультиметром сопротивление между VCC и GND – оно должно быть не менее нескольких сотен ом. Если микроконтроллер уже установлен в схему с другими компонентами, отключите их от линий программирования (MOSI, MISO, SCK), чтобы избежать влияния на процесс прошивки. Для микроконтроллеров с фьюз-битом *SPIEN* (разрешение SPI-программирования) убедитесь, что он не сброшен – иначе прошивка станет невозможной без параллельного программатора.
В Atmel Studio выберите тип программатора через меню *Tools → Device Programming* и укажите целевой микроконтроллер. Если программатор не определяется, проверьте соединения и перезапустите Atmel Studio. Для диагностики используйте встроенные инструменты: в окне *Device Programming* нажмите *Read* для проверки связи с чипом. При ошибках типа «Target not responding» или «Invalid device signature» перепроверьте подключение линий RESET и SCK – чаще всего проблема кроется в неправильной распиновке или отсутствии контакта.
Проверка соединения и диагностика ошибок подключения
Первым шагом после физического подключения программатора к микроконтроллеру и ПК должно стать подтверждение корректности соединения через Atmel Studio. Откройте Device Programming (Ctrl+Shift+P), выберите инструмент (например, Atmel-ICE или AVRISP mkII) и целевой микроконтроллер из списка. Если устройство не отображается, проверьте USB-кабель на целостность – многие проблемы возникают из-за повреждённых или некачественных проводов. Для диагностики используйте встроенные средства Windows: откройте Диспетчер устройств и найдите программатор в разделе «Контроллеры USB». Восклицательный знак рядом с устройством указывает на отсутствие драйверов или конфликт оборудования.
Если Atmel Studio выдаёт сообщение «Target voltage not detected», проблема может заключаться в неправильной конфигурации питания. Программаторы Atmel-ICE и AVR Dragon поддерживают как внешнее, так и внутреннее питание. В настройках Device Programming выберите опцию «Use external power» или «Use target power» в зависимости от схемы. Для микроконтроллеров с низким энергопотреблением (например, ATtiny) внешнее питание часто обязательно. Проверьте также наличие короткого замыкания на плате – даже небольшое сопротивление между VCC и GND может привести к отказу.
Ошибка «No supported board detected» обычно возникает при попытке прошить микроконтроллер с неподдерживаемой тактовой частотой. Убедитесь, что тактовый генератор (кварц или внутренний RC-генератор) настроен корректно. Для микроконтроллеров с фьюзами CKDIV8 проверьте их состояние: если бит установлен, частота делится на 8. В Atmel Studio откройте Fuse Calculator (Tools → Device Programming → Fuses) и сверьте значения с документацией на микроконтроллер. Например, для ATmega328P с кварцем 16 МГц фьюзы должны быть настроены на внешний тактовый сигнал (CKSEL = 1111).
При появлении сообщения «Communication failure» протестируйте соединение с помощью утилиты avrdude в командной строке. Запустите команду avrdude -c atmelice -p m328p -v (замените atmelice и m328p на ваш программатор и микроконтроллер). Если avrdude не распознаёт устройство, попробуйте другой USB-порт или отключите другие USB-устройства, создающие помехи. Для программаторов на базе FTDI-чипов (например, USBasp) установите драйверы libusb-win32 или Zadig. В Windows 10/11 иногда требуется отключить подпись драйверов через параметры загрузки.
Если микроконтроллер частично распознаётся, но прошивка завершается с ошибкой «Verification error», проверьте целостность памяти. Запустите команду avrdude -c atmelice -p m328p -U flash:r:flash_dump.hex:i для чтения содержимого флеш-памяти. Сравните полученный файл с оригинальной прошивкой через HEX-редактор (например, HxD). Различия в первых байтах часто указывают на проблемы с тактированием или помехи на линиях SPI. Увеличьте задержку между сигналами в настройках программатора (Tools → Device Programming → Interface Settings) до 5–10 мкс.
Для микроконтроллеров с защитой от чтения (Lock Bits) ошибка «Device is locked» требует полного стирания памяти. В Atmel Studio выберите опцию «Erase Chip» перед программированием. Если стирание не помогает, используйте команду avrdude -c atmelice -p m328p -e для принудительного сброса. Учтите, что после этого все данные, включая фьюзы, будут стёрты, и микроконтроллер вернётся к заводским настройкам. Для ATxmega перед стиранием может потребоваться разблокировка через PDI-интерфейс.
Запуск процесса компиляции и генерация HEX-файла
В Atmel Studio компиляция проекта начинается с нажатия клавиши F7 или выбора пункта меню *Build → Build Solution*. Перед этим убедитесь, что в настройках проекта (*Project → Properties → Toolchain*) выбран правильный компилятор (например, *AVR/GNU C Compiler* для микроконтроллеров AVR) и задана целевая платформа (например, *ATmega328P*). Если проект содержит ошибки, они отобразятся в окне *Error List* – исправьте их до повторной попытки сборки. Для ускорения процесса используйте *Build → Rebuild Solution* только при необходимости полной перекомпиляции всех файлов.
После успешной компиляции HEX-файл генерируется автоматически и сохраняется в папке *Debug* или *Release* внутри каталога проекта. Путь к файлу можно уточнить в логе сборки (*Output → Build*), где строка вида *avr-objcopy -O ihex «project.elf» «project.hex»* указывает на результат. Для микроконтроллеров с ограниченной памятью включите оптимизацию по размеру (*-Os*) в настройках компилятора (*Project → Properties → Toolchain → AVR/GNU C Compiler → Optimization*), чтобы уменьшить объем итогового кода.
Проверьте содержимое HEX-файла перед прошивкой с помощью инструмента *AVRDUDE* или встроенного в Atmel Studio анализатора (*Tools → Device Programming → Memories*). Убедитесь, что адреса загрузки соответствуют конфигурации вашего микроконтроллера (например, *0x0000* для ATmega328P). Если проект использует загрузчик, исключите его область памяти из HEX-файла, добавив флаг *-R .bootloader* в параметры *avr-objcopy* через *Project → Properties → Build Events → Post-Build Event*.
Выбор инструмента программирования и настройка его параметров
После подключения программатора откройте Device Programming (меню Tools → Device Programming) и выберите инструмент в выпадающем списке Tool. Для Atmel ICE убедитесь, что в поле Interface указан правильный протокол: SWD для ARM-микроконтроллеров, JTAG или PDI для AVR XMEGA, ISP для классических AVR. Если программатор не определяется, проверьте драйверы – для USBasp потребуется установить libusb-win32 или Zadig, а для Atmel ICE – фирменные драйверы из пакета Atmel Studio.
Настройте параметры программирования в разделе Memories. Для флэш-памяти установите Erase Before Programming (стирание перед записью) и Verify After Programming (проверка после записи) – это исключит ошибки из-за неполного стирания или битых секторов. Если микроконтроллер поддерживает Bootloader, укажите его размер в поле Boot Flash Section Size (например, 4096 байт для ATmega328P с Optiboot). Для EEPROM выберите Preserve EEPROM, если нужно сохранить данные при перепрошивке.
При работе с низкоуровневыми настройками (например, fuse-биты) используйте вкладку Fuses. Для ATmega328P критически важно правильно выставить CKSEL (источник тактирования) и SUT (время запуска): 0xFF для внешнего кварца 8 МГц, 0xE2 для внутреннего RC-генератора 8 МГц. Ошибка в fuse-битах может заблокировать микроконтроллер – перед записью сверяйтесь с даташитом или используйте AVR Fuse Calculator от Engbedded. Для отладки включите DebugWIRE (fuse DWEN), но помните: после его активации программирование возможно только через debugWIRE, пока не будет сброшен fuse RSTDISBL.
Запись прошивки в микроконтроллер и верификация результата
Подключите программатор к целевому микроконтроллеру через соответствующий интерфейс: для AVR чаще всего используется ISP (6-контактный разъем) или PDI/UPDI (для современных моделей). Убедитесь, что питание на плату подается стабильно – напряжение должно соответствовать спецификации чипа (обычно 3.3В или 5В). В Atmel Studio откройте окно Device Programming (Tools → Device Programming) и выберите корректный инструмент (например, Atmel-ICE или AVR Dragon) и тип микроконтроллера. Если устройство не определяется, проверьте соединения, драйверы и настройки порта в диспетчере устройств Windows.
В разделе Memories выберите скомпилированный HEX-файл прошивки, указав путь к нему в поле Flash. Для микроконтроллеров с EEPROM (например, ATmega328P) при необходимости загрузите данные в отдельный раздел. Перед записью активируйте опцию Erase device before programming, чтобы избежать конфликтов с предыдущей прошивкой. Если требуется сохранить калибровочные данные (например, калибровку тактового генератора), снимите флажок Erase EEPROM или используйте команду Read перед стиранием.
Запустите процесс программирования кнопкой Program. В логе отобразится прогресс: стирание, запись и верификация. Время выполнения зависит от объема прошивки и скорости программатора – для ATtiny85 запись занимает ~2 секунды, для ATmega2560 – до 30 секунд. При ошибках проверьте лог на наличие сообщений типа «Verification failed at address 0x1F00», что указывает на проблемы с контактом или нестабильным питанием. В таких случаях уменьшите скорость программирования (Interface settings → ISP Clock) до 125 кГц или ниже.
При работе с загрузочными секторами (bootloader) или защищенными областями памяти активируйте соответствующие фьюзы перед программированием. Например, для ATmega328P установите BOOTRST и BOOTSZ, чтобы указать размер и расположение загрузчика. После записи проверьте корректность фьюзов командой Read → Fuses – неверные настройки могут заблокировать дальнейшее программирование. Для восстановления доступа используйте высоковольтный программатор или параллельное программирование, если стандартные методы не срабатывают.
