Выбор сабвуфера для ресивера – задача, требующая учета технических параметров обоих устройств. Первое, на что стоит обратить внимание, – это выходная мощность ресивера. Большинство современных моделей поддерживают сабвуферы с импедансом 4–8 Ом и мощностью от 50 до 300 Вт. Если ресивер выдает 100 Вт на канал, сабвуфер должен быть рассчитан на аналогичную или чуть меньшую мощность, чтобы избежать искажений и перегрузки усилителя.
Частотный диапазон ресивера также играет ключевую роль. Стандартные AV-ресиверы обычно обрезают низкие частоты на уровне 20–80 Гц, передавая их на сабвуфер. Если ваш ресивер имеет настройку кроссовера (например, 80 Гц), выбирайте сабвуфер с нижней границей частотного диапазона не выше этого значения. Модели с частотой от 20 Гц обеспечат более глубокий бас, но потребуют качественной акустической обработки помещения.
Тип подключения – еще один критичный параметр. Аналоговый вход (RCA) присутствует практически во всех ресиверах, но если у вас есть возможность использовать цифровой оптический или HDMI-вход, выбирайте сабвуфер с соответствующими разъемами. Это снизит потери сигнала и улучшит синхронизацию с фронтальными колонками. Обратите внимание на наличие фазовой регулировки (0/180°) – она поможет устранить фазовые искажения, особенно в помещениях с неидеальной акустикой.
Размер динамика сабвуфера напрямую влияет на качество звука. 8-дюймовые модели подойдут для небольших комнат (до 20 м²), обеспечивая чистый и контролируемый бас. Для помещений от 25 м² лучше рассматривать 10–12-дюймовые сабвуферы – они справятся с большим звуковым давлением и низкими частотами без искажений. Если ресивер поддерживает двойное подключение (стерео RCA), выбирайте сабвуфер с двумя входами – это позволит использовать оба канала ресивера для более мощного и сбалансированного звучания.
Не игнорируйте параметр чувствительности (SPL). Сабвуферы с чувствительностью 90 дБ и выше будут эффективнее работать с ресиверами средней мощности, тогда как модели с 85 дБ и ниже потребуют более мощного усилителя. Также проверьте наличие автоматической калибровки (например, Audyssey, YPAO или MCACC) – она упростит настройку сабвуфера под акустику вашей комнаты, избавив от необходимости ручной корректировки фазы и уровня.
Какие технические характеристики ресивера важны для подключения сабвуфера
Первое, на что стоит обратить внимание, – наличие выделенного сабвуферного выхода (Subwoofer Pre-Out) с поддержкой сигнала LFE (Low-Frequency Effects). Этот разъем, обычно выполненный в формате RCA или XLR, обеспечивает прямое подключение сабвуфера без потерь качества. Ресиверы без такого выхода потребуют использования высокоуровневых (speaker-level) подключений, что может снизить точность передачи басов и увеличить нагрузку на усилитель. Минимально допустимое требование – один LFE-выход, но для многоканальных систем (например, 5.1.2 или 7.1.4) оптимально наличие двух выходов для раздельного управления фронтальными и тыловыми сабвуферами.
Мощность усилителя ресивера в канале низких частот (если сабвуфер активный) не критична, но важна его способность стабильно работать с нагрузкой. Для пассивных сабвуферов ключевой параметр – импеданс (сопротивление) и мощность усилителя в низкочастотном диапазоне. Ресивер должен поддерживать импеданс сабвуфера (обычно 4–8 Ом) и выдавать достаточную мощность (от 50 Вт на канал для небольших помещений до 150+ Вт для объемных залов). Проверьте также частотный диапазон ресивера: нижняя граница должна быть не выше 20 Гц, чтобы не обрезать глубокие басы.
Наличие встроенного кроссовера (crossover) и возможность его настройки – обязательное условие для корректной работы системы. Идеальный вариант – ресивер с регулируемым кроссовером в диапазоне 40–120 Гц и крутизной среза не менее 12 дБ/октаву. Это позволит точно согласовать частоту среза сабвуфера с фронтальными колонками, избежав «провалов» или наложений в звучании. Дополнительный плюс – поддержка автоматической калибровки (например, Audyssey, YPAO или MCACC), которая упростит настройку фазы и уровня сигнала для сабвуфера в зависимости от акустики помещения.
Как определить совместимость сабвуфера с выходной мощностью ресивера
Первым шагом проверьте параметры RCA-выхода ресивера: напряжение (обычно 1–4 В) и импеданс (чаще 10–50 кОм). Сабвуфер должен поддерживать аналогичные или более высокие значения – иначе сигнал будет искажаться или пропадать на пиках. Для активных моделей с усилителем на борту критичен диапазон входной чувствительности (например, 0,2–2 В). Если ресивер выдаёт 2 В, а сабвуфер рассчитан на 0,5 В, потребуется аттенюатор или регулировка уровня на самом устройстве. Пассивные сабвуферы требуют отдельного расчёта: мощность усилителя ресивера (в ваттах RMS) должна превышать номинальную мощность сабвуфера на 20–30% при том же импедансе (4 или 8 Ом). Например, ресивер с 100 Вт на 8 Ом не потянет пассивный сабвуфер на 150 Вт – возникнет клиппинг.
Учитывайте реальные условия работы:
- Пиковая мощность ресивера (PMPO) не показательна – ориентируйтесь на RMS.
- Если ресивер имеет отдельный сабвуферный выход с регулировкой кроссовера (например, 80–120 Гц), убедитесь, что сабвуфер поддерживает этот диапазон. Несовпадение приведёт к провалам или гулким басам.
- Для многоканальных систем (5.1 и выше) проверьте, хватает ли мощности ресивера на все каналы при подключении сабвуфера. Например, ресивер с суммарной мощностью 500 Вт (5×100 Вт) при нагрузке 5.1 может терять до 15% мощности на фронтальных каналах.
- Используйте тестовые треки с низкочастотными сигналами (20–60 Гц) для проверки синхронизации. Если бас запаздывает или «бубнит», откорректируйте задержку фазы на сабвуфере или ресивере.
Какие типы подключения сабвуфера существуют и какой выбрать
Выбор способа подключения сабвуфера к ресиверу зависит от доступных выходов на обоих устройствах, требований к качеству сигнала и особенностей акустической системы. Основные варианты: линейный (RCA), высокоуровневый (Speaker Level) и цифровой (HDMI/оптический). Каждый из них имеет свои ограничения и преимущества, которые стоит учитывать при покупке.
Линейное подключение через RCA-кабель – самый распространённый метод. Ресиверы оснащаются выделенным выходом «Subwoofer Out» (LFE), который передаёт низкочастотный сигнал напрямую на сабвуфер. Преимущества: минимальные потери сигнала, простота настройки (обычно достаточно указать в меню ресивера наличие сабвуфера). Недостатки: требует наличия RCA-входа на сабвуфере, не подходит для пассивных моделей. Рекомендуется для активных сабвуферов с встроенным усилителем и систем, где важна точность передачи баса.

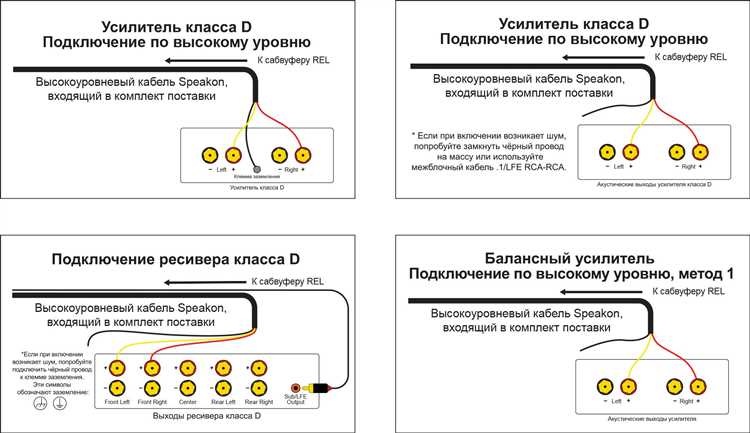

Высокоуровневое подключение (Speaker Level) используется, когда ресивер не имеет RCA-выхода или сабвуфер пассивный. Сигнал берётся с клемм фронтальных колонок (или специальных выходов «Pre-Out» для сабвуфера) и подаётся на входы сабвуфера с высоким импедансом. Плюсы: совместимость с любыми сабвуферами, возможность работы в системах без LFE-выхода. Минусы: потенциальные потери качества из-за дополнительных кабелей, сложность настройки (может потребоваться ручная корректировка фазы и частоты среза). Подходит для бюджетных ресиверов или систем, где сабвуфер интегрируется в общую схему с колонками.
Цифровое подключение (HDMI, оптический) встречается реже, но актуально для современных AV-ресиверов и сабвуферов с поддержкой декодирования многоканального звука. HDMI ARC/eARC позволяет передавать аудиосигнал с телевизора или медиаплеера напрямую на сабвуфер, минуя ресивер. Оптический кабель (TOSLINK) ограничен пропускной способностью и не поддерживает форматы высокого разрешения (Dolby TrueHD, DTS:X). Преимущества: минимальные помехи, поддержка объёмного звука. Недостатки: высокая стоимость совместимых устройств, сложность настройки. Выбирайте этот вариант только если ваш ресивер и сабвуфер имеют соответствующие входы/выходы и вы работаете с многоканальным контентом.
При выборе типа подключения учитывайте следующие факторы:
- Наличие выходов на ресивере: если есть LFE (RCA), используйте его – это оптимальный вариант для большинства систем.
- Тип сабвуфера: активные модели требуют RCA или цифрового подключения, пассивные – только высокоуровневого.
- Качество кабелей: для RCA используйте экранированные кабели длиной до 5 м, для Speaker Level – толстые провода с низким сопротивлением (16–14 AWG).
- Совместимость с форматами: если вы смотрите фильмы в Dolby Atmos, цифровое подключение может быть предпочтительнее.
В 90% случаев линейное подключение через RCA обеспечит лучший баланс между качеством и простотой настройки. Исключения – системы без LFE-выхода или с пассивным сабвуфером, где альтернатив нет.
Как рассчитать оптимальный размер сабвуфера для помещения
Размер сабвуфера напрямую зависит от объема помещения и частотного диапазона, который требуется воспроизвести. Для комнат до 20 м³ достаточно сабвуфера с диаметром динамика 8–10 дюймов и корпусом объемом 20–30 литров. В помещениях от 20 до 40 м³ оптимальным выбором станет 12-дюймовый сабвуфер с объемом корпуса 40–60 литров. При больших площадях (свыше 50 м³) потребуется 15-дюймовый динамик или два 12-дюймовых сабвуфера с суммарным объемом не менее 80 литров.
Ключевой параметр – нижняя граница частотного диапазона. Для воспроизведения частот до 30 Гц в помещении 30 м³ потребуется сабвуфер с эквивалентным объемом (Vas) не менее 100 литров. Если ресивер поддерживает частоты до 20 Гц, объем корпуса должен увеличиться до 150–200 литров. Используйте формулу: V = 20 × (Qts³ × Vas), где Qts – полная добротность динамика, Vas – эквивалентный объем. Для большинства домашних систем Qts лежит в диапазоне 0,3–0,5.
Расположение сабвуфера влияет на эффективность басов. В углу помещения низкие частоты усиливаются на 6–9 дБ, что позволяет использовать сабвуфер меньшего размера. При размещении у стены прибавка составит 3–6 дБ, а в центре комнаты – минимальна. Для компенсации потерь в последнем случае потребуется увеличить объем корпуса на 30–50% или выбрать динамик с большей площадью диффузора.
Материал корпуса также корректирует расчеты. ДСП толщиной 18 мм снижает резонансные искажения на 15–20% по сравнению с МДФ 15 мм. Для сабвуферов объемом свыше 100 литров рекомендуется использовать ребра жесткости или двойные стенки. Это позволяет уменьшить вибрации и сохранить точность баса при высокой мощности. Пример: сабвуфер с объемом 80 литров из МДФ 22 мм будет эквивалентен 100-литровому из ДСП 18 мм.
Не игнорируйте акустическое оформление. Закрытый ящик требует на 20–30% большего объема, чем фазоинверторный, для достижения той же нижней частоты. Фазоинвертор позволяет сэкономить пространство, но его настройка критична: длина туннеля должна быть не менее 15 см для частот ниже 40 Гц. Для помещений с высокой реверберацией предпочтителен бандпасс – он изолирует излучение и снижает влияние стоячих волн, но требует точного расчета объемов камер.
Какие частотные диапазоны должен покрывать сабвуфер для качественного звука
Сабвуфер должен воспроизводить частоты от 20 до 120 Гц, чтобы эффективно дополнять фронтальные и тыловые акустические системы. Нижняя граница в 20 Гц критична для передачи глубоких басов в саундтреках фильмов (например, взрывы, органная музыка) и электронных композициях, где суббасовые партии создают физическое ощущение звука. Верхняя граница в 120 Гц обеспечивает плавный переход к среднечастотным динамикам ресивера, избегая «разрывов» в звуковой картине. Для домашних кинотеатров оптимальным считается диапазон 30–100 Гц, так как большинство ресиверов с функцией кроссовера настраивают частоту среза именно в этом интервале.
При выборе сабвуфера обращайте внимание на параметр Qts (общая добротность) – для закрытых корпусов он должен быть в пределах 0,7–1,1, для фазоинверторных – 0,3–0,5. Это напрямую влияет на точность воспроизведения низких частот. Например, сабвуфер с Qts 0,4 и частотным диапазоном 25–90 Гц в фазоинверторном корпусе обеспечит более четкий и контролируемый бас, чем модель с Qts 1,2 и диапазоном 18–150 Гц, где избыточная добротность приведет к «бубнящему» звуку на резонансных частотах.
Как проверить наличие фазовой коррекции и регулировки кроссовера в сабвуфере
Первым шагом изучите техническую документацию сабвуфера. В спецификациях ищите упоминания о «фазовой коррекции» (phase control, phase switch) или «регулировке фазы» (phase adjustment). Производители указывают диапазон регулировки: например, 0–180° с шагом 10° или плавная настройка. Для кроссовера проверьте наличие параметров «low-pass filter» (LPF), «crossover frequency» или «subwoofer output». Стандартные диапазоны частот: 50–150 Гц для фиксированных моделей, 30–200 Гц – для регулируемых.
Осмотрите заднюю панель сабвуфера. Фазовая коррекция обычно реализована в виде переключателя с позициями «0°/180°» или поворотного регулятора с градусной шкалой. Регулировка кроссовера может быть представлена:
- Потенциометром с метками частот (например, 50–150 Гц).
- Цифровым дисплеем и кнопками «+/-» для точной настройки.
- Переключателем с предустановленными значениями (40/60/80/100 Гц).
Если на панели есть надписи «Bypass» или «Full Range», это указывает на возможность отключения кроссовера.
Проверьте меню ресивера. Современные AV-ресиверы часто интегрируют управление кроссовером и фазой сабвуфера через экранное меню. Зайдите в раздел «Speaker Setup» или «Subwoofer Settings» и ищите параметры:
- «Subwoofer Phase» – переключение между 0° и 180°.
- «Crossover Frequency» – выбор частоты среза (например, 80 Гц).
- «LPF for LFE» – фильтр низких частот для канала LFE.
Если ресивер поддерживает Dirac Live или Audyssey, эти настройки могут корректироваться автоматически, но ручная подстройка остаётся доступной.
Используйте тестовые сигналы для проверки. Запустите тест низких частот (например, 50–100 Гц) через ресивер или специализированное ПО (REW, Audacity). При включённой фазовой коррекции на 0° и 180° сравните громкость баса в одной точке комнаты. Разница в уровне звука (обычно 2–6 дБ) подтвердит работоспособность функции. Для кроссовера воспроизведите трек с широким частотным диапазоном (например, электронная музыка с выраженными суббасами) и меняйте частоту среза. При правильной настройке бас должен звучать чётко, без «бубнения» или провалов.
Обратите внимание на поведение сабвуфера при изменении настроек. Если при сдвиге фазы на 180° бас становится тише или исчезает в определённой точке, это указывает на корректную работу фазовой коррекции. Для кроссовера: при снижении частоты среза (например, с 100 до 60 Гц) бас должен становиться глубже, но не терять детализацию. Если звук «размывается» или появляются искажения, возможно, кроссовер неисправен или требует калибровки.
Проверьте совместимость с ресивером. Некоторые сабвуферы с активным кроссовером требуют отключения аналогичной функции в ресивере. В меню ресивера установите для сабвуфера режим «LFE+Main» или «Double Bass», если сабвуфер поддерживает суммирование сигналов. Если ресивер предлагает настройку «Subwoofer Mode» (Normal/LFE), выберите «LFE» для использования встроенного кроссовера сабвуфера. В противном случае частоты могут дублироваться или выпадать из диапазона.
Используйте измерительные инструменты. Для точной проверки фазы подключите микрофон измерительной системы (например, miniDSP UMIK-1) и запустите тестовый сигнал с частотой 80 Гц. Сравните фазовые графики при положениях переключателя 0° и 180°. Сдвиг фазы на 180° должен отображаться как инверсия графика. Для кроссовера измерьте АЧХ сабвуфера: при правильной настройке частота среза должна соответствовать установленному значению с крутизной спада 12–24 дБ/октаву (в зависимости от типа фильтра).
Запомните: отсутствие физических регуляторов не всегда означает отсутствие функций. В беспроводных сабвуферах (например, Sonos Sub, Bose Bass Module) настройки кроссовера и фазы могут быть доступны только через приложение производителя. Убедитесь, что ПО обновлено до последней версии, и проверьте разделы «Audio Settings» или «Subwoofer Configuration». Если функция заявлена, но не работает, обратитесь к производителю – возможен заводской дефект или необходимость сброса настроек.
Какие бренды сабвуферов лучше сочетаются с разными моделями ресиверов
Для ресиверов Denon AVR-X3800H и Marantz SR7015 оптимальны сабвуферы SVS PB-2000 Pro или Klipsch SPL-120. Эти модели поддерживают расширенный диапазон частот (16–200 Гц) и имеют низкий уровень искажений, что критично для процессоров Audyssey MultEQ XT32. REL T/7x также подойдет, если требуется более музыкальное звучание с акцентом на средние басы, но его мощность (300 Вт) может быть избыточной для комнат до 30 м².
С бюджетными ресиверами Yamaha RX-V4A или Onkyo TX-NR5100 лучше сочетаются Polk Audio HTS 12 и Monoprice Monolith 10″. Оба сабвуфера оснащены фазовым регулятором и кроссовером до 150 Гц, что компенсирует ограничения встроенных DSP этих ресиверов. Избегайте моделей с высокой чувствительностью (выше 90 дБ), так как они могут перегружать маломощные усилители.
Для топовых ресиверов Anthem MRX 1140 или Arcam AVR31 с поддержкой Dirac Live и высоким разрешением аудиотракта выбирайте JL Audio Fathom f112 или Bowers & Wilkins DB4S. Эти сабвуферы обеспечивают линейную АЧХ до 25 Гц и имеют встроенные DSP для точной калибровки под акустику помещения. При использовании в системах с ресиверами класса Hi-End отдавайте предпочтение моделям с балансными XLR-входами.
Как протестировать сабвуфер перед покупкой в магазине или дома
Перед тестированием подключите сабвуфер к ресиверу через LFE-вход или стереофонические RCA-кабели, если используется режим «сабвуферный выход» на ресивере. Убедитесь, что уровень громкости на ресивере установлен на -10 дБ, а фаза сабвуфера – на 0 градусов. Это базовые настройки для объективной оценки.
Запустите тестовые треки с частотами от 20 до 80 Гц: например, композиции с глубокими басами (органная музыка, саундтреки к фильмам с взрывами) или специализированные аудиофайлы для проверки низких частот. Обратите внимание на чистоту звука – дребезжание, гул или искажения указывают на некачественную сборку или несоответствие мощности.
Проверьте работу сабвуфера на разных уровнях громкости. Начните с минимальной мощности и постепенно увеличивайте до 70–80% от максимума. Хороший сабвуфер должен сохранять четкость баса без перегрузки даже на высокой громкости. Если звук становится «мутным» или появляются призвуки, модель не подходит для вашей системы.
Используйте функцию кроссовера на ресивере или сабвуфере. Установите частоту среза на 80 Гц и прослушайте, как сабвуфер интегрируется с фронтальными колонками. Бас должен быть плавным, без «разрывов» или наложений. Если сабвуфер звучит отдельно от остальной системы, отрегулируйте фазу или положение в комнате.
Расположите сабвуфер в разных точках помещения: у стены, в углу, на расстоянии 1–2 метров от стен. Запомните, что низкие частоты зависят от акустики комнаты – в одном месте бас может быть глубоким, в другом – слабым. Оптимальное положение определяется экспериментально, но избегайте симметричных точек, где возможны стоячие волны.
Проверьте работу сабвуфера с реальным контентом: фильмами, играми, музыкой разных жанров. Обратите внимание на динамику – сабвуфер должен быстро реагировать на переходы между нотами или звуковыми эффектами. Если бас «запаздывает» или звучит вяло, это признак низкого качества усилителя или динамика.
После тестирования отключите сабвуфер и прослушайте систему без него. Если звук стал «плоским» или нехватка баса ощущается остро, значит, сабвуфер выполняет свою функцию. Если разница минимальна, возможно, модель не подходит по характеристикам или помещение требует дополнительной акустической обработки.
