Каретка – один из ключевых узлов велосипеда, отвечающий за передачу усилия от педалей к шатунам. Неправильная регулировка приводит к люфтам, скрипам, повышенному износу подшипников и даже поломке рамы. Стандартные каретки бывают трёх типов: квадратные (JIS/ISO), шлицевые (Octalink, Hollowtech II) и пресс-фит (BB30, PF30). Каждый требует специфического подхода.
Перед началом работ проверьте состояние каретки: вращайте шатуны, прислушиваясь к посторонним звукам. Если слышен хруст или ощущается сопротивление – подшипники изношены. Для диагностики люфта зафиксируйте раму и попробуйте покачать шатуны в стороны. Допустимый зазор – не более 0,1–0,2 мм. Превышение этого значения говорит о необходимости регулировки или замены.
Для регулировки квадратной каретки потребуется ключ на 14–16 мм (для контргайки) и специальный съёмник (например, Park Tool BBT-22). Ослабьте контргайку, затем вращайте чашку против часовой стрелки, пока не исчезнет люфт. Затяните контргайку с моментом 35–40 Н·м. Шлицевые каретки (Hollowtech II) регулируются иначе: ослабьте болты крепления шатунов на 5 мм шестигранником, затем затяните чашку каретки динамометрическим ключом до 40–50 Н·м.
Пресс-фит каретки (BB30/PF30) не регулируются – их подшипники запрессованы в раму. При люфте замените весь узел. Используйте специальные оправки (например, Park Tool BBP-1) для аккуратной установки. После монтажа проверьте вращение: шатуны должны крутиться свободно, без заеданий. Если каретка установлена криво, подшипники выйдут из строя за 500–1000 км.
Смазка – обязательный этап. Для подшипников используйте консистентную смазку (например, Shimano Premium Grease или литиевую смазку NLGI 2). Наносите её тонким слоем на дорожки качения, избегая избытка – это приведёт к загрязнению. После сборки проедьте 10–15 км и повторно проверьте люфт. Если проблема сохраняется, разберите узел и осмотрите подшипники на предмет сколов или коррозии.
Какие инструменты понадобятся для регулировки каретки
Для работы с кареткой потребуется набор специализированных инструментов, соответствующих типу узла. Стандартные квадратные каретки (JIS или ISO) требуют съемника каретки – например, Park Tool BBT-9 или VAR 210. Для шлицевых кареток Shimano Hollowtech II или SRAM GXP нужен ключ на 8 мм (часто входит в комплект съемника) и динамометрический ключ с диапазоном 35–50 Н·м. Каретки с прессовой посадкой (PF30, BB30) обслуживаются только с помощью оправок для запрессовки, таких как Park Tool BBP-6 или аналоги.
Шатунный ключ – обязательный инструмент для демонтажа шатунов. Для систем с клиньями (старые модели) подойдет молоток и выколотка, но современные шатуны с креплением на болтах требуют шестигранников на 5, 6 или 8 мм либо Torx T25/T30. При работе с каретками типа Octalink или ISIS Drive используйте съемник шатунов, совместимый с конкретным стандартом – например, Park Tool CWP-7 для Octalink или VAR 212 для ISIS.
Смазка играет критическую роль: для резьбовых соединений подходит густая консистентная смазка (например, Shimano Premium Grease или Finish Line Teflon), а для подшипников – водостойкая на литиевой основе (Motorex Bike Grease 2000). Избегайте универсальных автомобильных смазок – они не выдерживают вибраций и влаги. Для очистки резьбы и посадочных мест используйте обезжириватель (Muc-Off Bike Cleaner) и безворсовую ветошь.
Динамометрический ключ необходим для затяжки с точным усилием. Превышение момента затяжки (обычно 35–50 Н·м для кареток) приводит к деформации рамы или разрушению подшипников. Для кареток с прессовой посадкой потребуется также резиновый молоток (500–800 г) для аккуратной установки чашек без повреждения карбоновых рам. В случае отсутствия динамометрического ключа используйте обычный ключ с ограничителем момента, но только для предварительной затяжки.
Дополнительные приспособления облегчают процесс: магнитный поддон для мелких деталей (например, шариков подшипников), штангенциркуль для проверки зазоров, а также съемник стопорных колец (если каретка оснащена ими). Для кареток с внешними чашками (BB90, BB92) пригодится специальный ключ для регулировки предварительного натяга подшипников – например, Park Tool BBT-32 для Shimano Press-Fit.
Не экономьте на инструментах: использование неподходящих съемников или ключей приводит к срыву шлицев, повреждению резьбы или перекосу чашек. Перед началом работ сверьтесь с документацией производителя каретки – стандарты крепления (например, BSA, Italian, French) требуют разных инструментов. Храните инструменты в сухом месте: ржавчина на рабочих поверхностях съемников делает их непригодными для точной работы.
Как снять шатуны и получить доступ к каретке
Снимите заглушку с шатуна (если есть) и открутите фиксирующий болт. Для систем с квадратным шлицом или Octalink вставьте съемник в резьбу каретки и вращайте его по часовой стрелке, пока шатун не сойдет с вала. В случае Hollowtech II открутите два болта на чашке каретки с левой стороны рамы шестигранником на 5 мм, затем вытащите шатун вместе с валом. Обратите внимание: у некоторых моделей (например, SRAM GXP) правый шатун снимается отдельно от вала.
- Не применяйте силу при откручивании – сорванная резьба потребует замены каретки или шатунов.
- Для закисших соединений используйте проникающую смазку (WD-40 Specialist, Liquid Wrench) за 10–15 минут до демонтажа.
- Правый шатун на системах с внешними подшипниками (Hollowtech II) снимается первым – не пытайтесь выбить его молотком.
После снятия шатунов осмотрите вал каретки и посадочные места. На системах с внутренними подшипниками (квадрат, Octalink) вал извлекается вместе с шатунами, открывая доступ к чашкам каретки. Для Hollowtech II вал остается в раме – чашки каретки откручиваются специальным ключом (например, Park Tool BBT-9) или шлицевым инструментом. Проверьте состояние подшипников: люфт, хруст или сопротивление при вращении указывают на необходимость замены.
При обратной сборке нанесите тонкий слой консистентной смазки (например, Shimano Premium Grease) на резьбу чашек и посадочные поверхности. Затягивайте чашки с моментом, указанным производителем (обычно 35–50 Н·м для Hollowtech II, 50–70 Н·м для квадратных систем). Убедитесь, что шатуны садятся на вал без перекосов – неравномерное прилегание приведет к преждевременному износу.

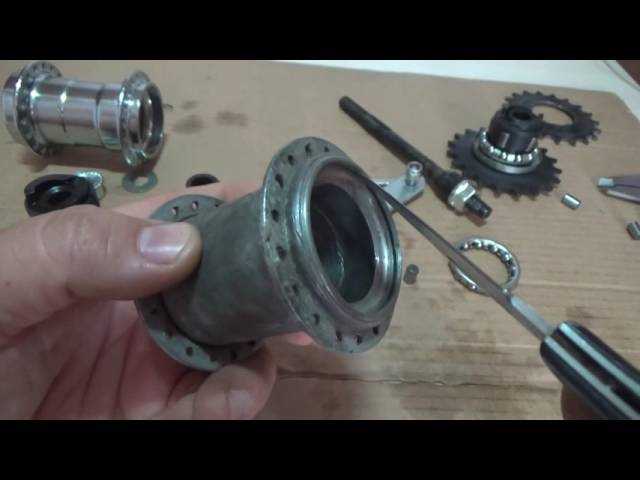

Как проверить состояние подшипников и чашек каретки
Перед началом проверки снимите шатуны и выньте каретку из рамы. Без демонтажа оценить износ подшипников и чашек невозможно – внешний осмотр даст лишь поверхностное представление. Используйте съемник каретки, соответствующий типу вашей системы (квадрат, Octalink, Hollowtech II и т.д.), и динамометрический ключ для контроля усилия при разборке.
Осмотрите подшипники на наличие видимых дефектов: сколы, трещины, коррозия или выкрашивание металла. Особое внимание уделите шарикам или роликам – даже микроскопические задиры приведут к ускоренному износу чашек. Если подшипники выполнены в виде картриджа (например, в системах Shimano Hollowtech II), проверьте целостность уплотнительных колец и отсутствие люфта при вращении.
Проверьте чашки каретки на износ. Внутренняя поверхность должна быть гладкой, без борозд, задиров или следов ржавчины. Для чашек с резьбой (BSA, итальянская) оцените состояние витков – смятые или сорванные участки приведут к невозможности надежной фиксации. Используйте фонарик и увеличительное стекло для осмотра труднодоступных мест.
- Проверка люфта: зажмите ось каретки в тисках (через мягкие прокладки) и попробуйте покачать ее в разные стороны. Люфт более 0,1–0,2 мм указывает на критический износ подшипников или чашек.
- Тест на вращение: прокрутите ось рукой. Она должна вращаться плавно, без заеданий и посторонних шумов. Скрежет или сопротивление – признак разрушения сепаратора или попадания абразива.
- Оценка зазора: вставьте ось в чашки и проверьте радиальный зазор, перемещая ее вверх-вниз. Допустимый зазор – не более 0,05 мм для новых подшипников.
Измерьте износ чашек штангенциркулем. Сравните диаметр посадочных мест с заводскими допусками (например, для BSA-кареток стандартный диаметр чашки – 34,8 мм). Превышение допуска на 0,1 мм и более требует замены чашек. Для картриджных систем измерьте внутренний диаметр рамы в местах посадки – деформация более 0,05 мм устраняется только расточкой.
Оцените состояние смазки. Старая смазка темнеет, густеет или высыхает, теряя защитные свойства. Если подшипники открытого типа, удалите остатки смазки бензином или специальным очистителем, затем просушите. Наличие металлической стружки в смазке – признак аварийного износа, требующего немедленной замены деталей.
Для картриджных кареток (например, Shimano BB-UN55) проверьте уплотнения. Резиновые или силиконовые кольца должны быть эластичными, без трещин и разрывов. Даже микроскопические повреждения приведут к попаданию влаги и грязи внутрь, ускоряя коррозию. Если уплотнения изношены, замените весь картридж – ремонту такие системы не подлежат.
После проверки соберите каретку с новой смазкой. Для открытых подшипников используйте консистентную смазку (например, Mobilgrease XHP 222), для картриджных – заводскую смазку производителя. Затяните чашки с усилием, указанным в спецификации (обычно 35–50 Н·м для BSA). Проверьте вращение и люфт повторно – если дефекты сохраняются, замените изношенные компоненты.
Как правильно очистить и смазать детали каретки перед сборкой
Перед смазкой каретки удалите старую смазку и загрязнения с поверхностей подшипников, чашек и оси. Используйте безворсовую ветошь и обезжириватель на основе изопропилового спирта (не менее 90%) или специализированный очиститель для велосипедных деталей, например, Finish Line Citrus Degreaser. Избегайте бензина и ацетона – они разрушают пластиковые и резиновые уплотнители.
Для очистки труднодоступных мест, таких как канавки подшипников, применяйте мягкую зубную щётку или ёршик диаметром 5–7 мм. Не используйте металлические щётки – они царапают полированные поверхности и ускоряют износ. Если загрязнения застарелые, замочите детали в обезжиривателе на 10–15 минут, затем протрите и промойте чистой водой.
После обезжиривания просушите детали сжатым воздухом или дайте высохнуть естественным путём в течение 15–20 минут. Остатки влаги приводят к коррозии и ухудшают адгезию смазки. Проверьте состояние подшипников: шарики должны быть ровными, без сколов, а сепараторы – целыми. Деформированные элементы замените.
Для смазки выбирайте составы, соответствующие типу каретки. Для картриджных систем подойдёт консистентная смазка с высокой адгезией, например, Shimano Premium Grease или Park Tool Polylube 1000. В открытых каретках используйте более жидкие смазки, такие как Finish Line Teflon Plus Dry, чтобы избежать накопления грязи.
Наносите смазку тонким слоем, равномерно распределяя её по поверхностям трения. Для подшипников достаточно шарика диаметром 2–3 мм на каждую сторону. Избыток смазки увеличивает сопротивление вращению и притягивает абразивные частицы. При сборке картриджной каретки смажьте резьбу чашек антизадирным составом, например, Loctite 243, чтобы предотвратить прикипание.
Особое внимание уделите уплотнительным кольцам. Смажьте их силиконовой смазкой или специализированным составом для резины, например, Smoove. Это продлит срок службы уплотнений и предотвратит попадание влаги внутрь. Не используйте минеральные масла – они вызывают набухание резины.
Перед установкой оси проверьте её на биение. Закрепите ось в тисках через мягкие прокладки и измерьте отклонение индикатором часового типа. Допустимое биение – не более 0,05 мм. При превышении замените ось или выправьте её на токарном станке. Неравномерное вращение приводит к ускоренному износу подшипников.
После сборки проверьте лёгкость вращения. Ось должна вращаться без заеданий и посторонних шумов. Если ощущается сопротивление, разберите каретку и повторите очистку – вероятно, остались загрязнения или избыток смазки. Правильно обслуженная каретка работает бесшумно и служит в 2–3 раза дольше.

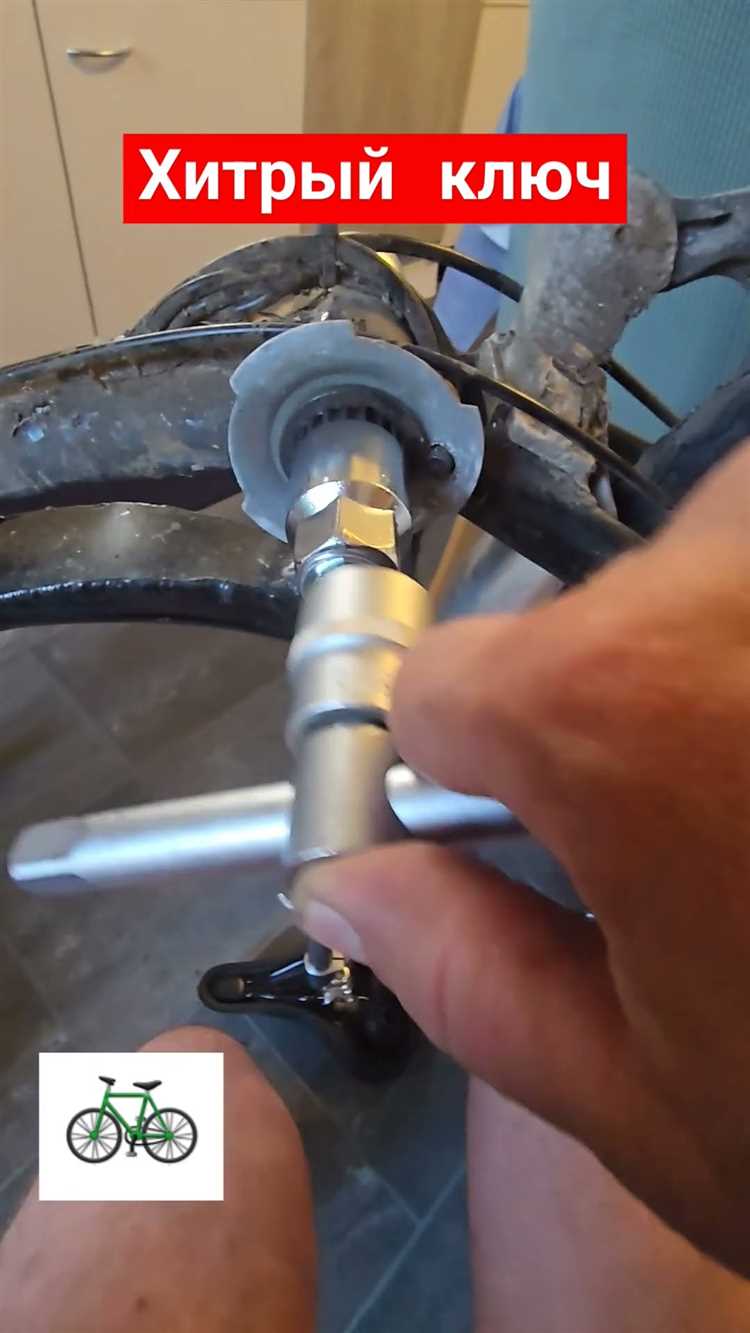

Как выставить оптимальный люфт подшипников каретки
Оптимальный люфт подшипников каретки – 0,1–0,3 мм, измеряемый пальцем при покачивании шатуна перпендикулярно оси. Превышение этого значения приводит к ускоренному износу чашек и тел качения, а отсутствие люфта – к перегреву и заклиниванию. Для регулировки используйте ключ на 16–19 мм (в зависимости от типа каретки) или специальный съемник для полых осей. Затяните правую чашку до упора, затем ослабьте на 1/8–1/4 оборота, проверяя люфт после каждого действия. На каретках с внешними подшипниками (Shimano Hollowtech II, SRAM DUB) регулировка выполняется затяжкой фиксирующего кольца динамометрическим ключом с усилием 35–50 Н·м.
Перед регулировкой очистите резьбу рамы и чашек от грязи и старой смазки, нанесите тонкий слой консистентной смазки (например, Shimano Premium Grease или Finish Line Teflon). На каретках с насыпными подшипниками (квадрат, Octalink) проверьте состояние шариков – сколы или деформация требуют замены комплекта. После выставления люфта прокрутите шатуны 10–15 раз, чтобы смазка равномерно распределилась, затем повторно проверьте зазор. Если люфт сохраняется при затянутой чашке, замените подшипники или чашки – износ посадочных мест не устраняется регулировкой.

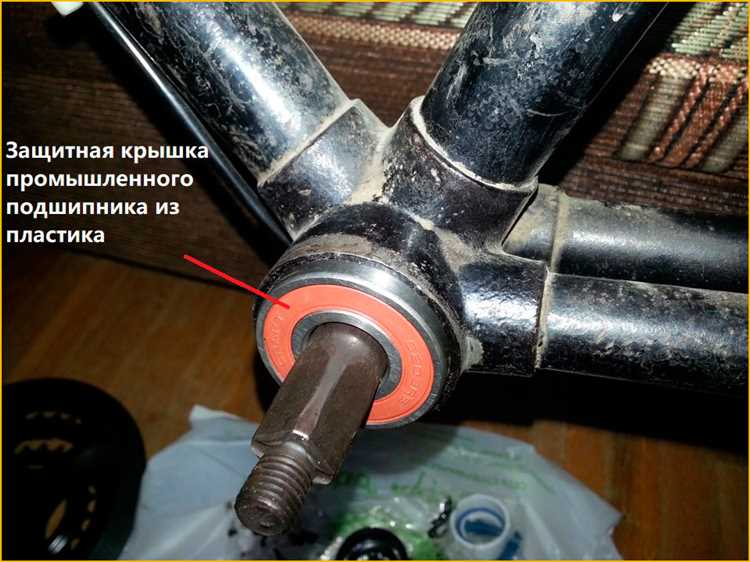

Как затянуть чашки каретки с нужным усилием
Затяжка чашек каретки требует точного соблюдения момента затяжки, указанного производителем. Для большинства моделей стандартное значение составляет 35–50 Н·м. Превышение этого параметра приводит к деформации резьбы рамы или чашки, а недостаточное усилие – к люфту и преждевременному износу подшипников. Используйте динамометрический ключ с подходящим диапазоном измерений (например, 20–100 Н·м) и головкой на 16 или 18 мм в зависимости от типа каретки.
Перед затяжкой очистите резьбу рамы и чашек от грязи и старой смазки. Нанесите тонкий слой консистентной смазки (например, литиевой или медной) на резьбу – это предотвратит прикипание и облегчит последующий демонтаж. Установите чашки в раму, убедившись, что они входят без перекосов. Для кареток с внешними подшипниками сначала вкрутите нерегулируемую чашку до упора, затем регулируемую.
Затягивайте чашки крест-накрест, если конструкция предусматривает две точки фиксации. Начинайте с нерегулируемой чашки, прикладывая усилие плавно, без рывков. После достижения требуемого момента проверьте вращение вала каретки – он должен крутиться свободно, без заеданий. Если возникает сопротивление, ослабьте затяжку на 5–10% и повторите проверку.
Для кареток с прессовой посадкой (например, BB30 или PF30) момент затяжки не применяется – здесь критически важна правильная установка с помощью специального съемника. Однако если чашки имеют резьбовые фиксаторы (как у некоторых моделей Shimano Hollowtech II), затягивайте их с усилием 12–14 Н·м. Используйте шестигранник на 5 мм и динамометрический ключ с соответствующей насадкой.
После затяжки прокрутите шатуны вручную, проверяя отсутствие люфта и посторонних шумов. Если вал каретки вращается с усилием или слышен хруст, разберите узел и осмотрите подшипники на предмет повреждений. В случае необходимости замените их или отрегулируйте предварительный натяг, если каретка это предусматривает. Для систем с регулируемой чашкой (например, квадратные оси) подтяните контргайку с моментом 25–30 Н·м после выставления зазора.
Храните данные о моменте затяжки для вашей модели каретки в заметках или сервисной книжке велосипеда. При отсутствии документации уточните параметры на сайте производителя или в технических спецификациях аналогичных компонентов. Регулярно проверяйте затяжку чашек после первых 50–100 км пробега, так как вибрации могут ослабить крепление, особенно на новых рамах.
Как установить шатуны обратно и проверить их соосность
Перед установкой шатунов очистите посадочные поверхности каретки и ось от старой смазки, грязи и остатков фиксатора резьбы. Нанесите тонкий слой консистентной смазки (например, Shimano Premium Grease или аналоги) на шлицы оси и внутреннюю поверхность шатунов. Убедитесь, что метки на шатунах и оси совпадают – обычно это стрелки или насечки, указывающие на правильное положение. Для систем с квадратным соединением (JIS/ISO) используйте динамометрический ключ с моментом затяжки 35–50 Н·м, для шлицевых (Shimano Octalink, Hollowtech II) – 40–55 Н·м в зависимости от модели.
При установке левого шатуна на каретки с внешними подшипниками (Hollowtech II) сначала зафиксируйте правый шатун с системой звезд на оси, затем наденьте левый шатун и затяните крепежные болты в два этапа: сначала предварительно с моментом 10–15 Н·м, затем окончательно – 35–45 Н·м. Для кареток с картриджем (квадрат, Octalink) установите шатуны одновременно, контролируя равномерность затяжки болтов по диагонали. Избегайте перекосов – даже незначительное смещение приведет к биению и ускоренному износу подшипников.
Проверка соосности начинается с визуального осмотра: вращайте шатуны и наблюдайте за зазором между ними и рамой. Допустимое отклонение – не более 1–2 мм. Для точной диагностики используйте индикатор часового типа или лазерный уровень: закрепите инструмент на раме, подведите щуп к внутренней поверхности шатуна и медленно вращайте педали. Отклонение свыше 0,5 мм на 180° указывает на деформацию шатуна, оси или неправильную установку. В случае несоосности проверьте состояние шлицов, затяжку болтов и целостность оси – при необходимости замените поврежденные компоненты.
После установки проведите тестовый заезд: прислушайтесь к посторонним звукам (скрипам, щелчкам) и оцените плавность вращения. Если шатуны «бьют» при педалировании, повторно разберите узел и проверьте наличие зазоров в подшипниках каретки. Для систем с прессовыми подшипниками (BB30, PF30) дополнительно контролируйте соосность кареточного стакана – смещение более 0,2 мм требует правки рамы или использования компенсационных прокладок.
