Монитор BenQ Q7T4 – модель с разрешением 2560×1440 и частотой обновления 165 Гц, ориентированная на геймеров и профессионалов. Его конструкция включает IPS-панель с временем отклика 1 мс (MPRT), подсветку LED и тонкие рамки. Перед разбором убедитесь, что у вас есть крестовая отвёртка PH1, пластиковая лопатка для снятия панелей и антистатический браслет – это минимизирует риск повреждения компонентов.
Основные причины разбора: замена матрицы при битых пикселях, ремонт блока питания (частая проблема – вздутые конденсаторы) или чистка системы охлаждения. В модели Q7T4 используется пассивное охлаждение с тепловыми трубками, которые со временем забиваются пылью. Отключите монитор от сети и дайте ему остыть не менее 30 минут – это снизит риск короткого замыкания при работе с платой.
На задней крышке расположены 12 винтов под крестовую отвёртку: 4 по углам, 4 по бокам и 4 в нижней части. После их откручивания аккуратно подденьте крышку пластиковой лопаткой, начиная с нижнего края – там находятся защёлки. Избегайте резких движений: шлейф подсветки крепится к плате через хрупкий разъём, который легко повредить.
При замене матрицы обратите внимание на тип шлейфа – в Q7T4 используется 30-пиновый LVDS. Перед отсоединением сфотографируйте расположение кабелей: неправильное подключение приведёт к артефактам изображения или полному отказу дисплея. Для чистки системы охлаждения используйте баллон со сжатым воздухом – направляйте струю под углом, чтобы не повредить лопасти вентилятора (если он есть).
Разбор монитора BenQ Q7T4: пошаговая инструкция
Перед началом разбора отключите монитор от сети и дайте ему остыть в течение 15–20 минут. BenQ Q7T4 использует двухслойную конструкцию задней крышки из ABS-пластика с металлическим каркасом, что требует аккуратного подхода. Подготовьте инструменты: крестовую отвёртку PH1, пластиковую лопатку для разъединения защёлок и пинцет с антистатическим покрытием для работы с мелкими элементами.
Снимите подставку, открутив два винта под заглушками на нижней части корпуса. Заглушки извлекаются с помощью лопатки, поддевая их с внутренней стороны. Винты имеют нестандартную длину (8 мм), поэтому не перепутайте их с креплениями задней панели. После удаления подставки переверните монитор экраном вниз на мягкую поверхность, чтобы избежать царапин на матрице.
Задняя крышка фиксируется 12 защёлками по периметру и четырьмя винтами в углах. Начните с верхней части, вставив лопатку в зазор между крышкой и рамкой. Проведите инструментом вдоль края, отщёлкивая крепления поочерёдно. Избегайте резких движений – защёлки изготовлены из хрупкого пластика и могут сломаться при чрезмерном усилии. После освобождения всех защёлок аккуратно снимите крышку, приподнимая её под углом 30 градусов.
Под крышкой расположена плата питания и контроллер матрицы. Отсоедините шлейфы, предварительно подняв фиксаторы разъёмов пальцами или пинцетом. Шлейф питания (широкий, 30-контактный) и шлейф данных (узкий, 50-контактный) требуют осторожности – не тяните за провода, только за пластиковый держатель. Запомните расположение разъёмов: на плате контроллера нанесены метки J1 (питание) и J2 (данные).
Для доступа к матрице открутите шесть винтов, удерживающих металлический каркас. Два из них находятся в верхней части, четыре – по бокам. Винты имеют разную длину: боковые – 6 мм, верхние – 4 мм. После снятия каркаса матрица останется закреплённой на рамке с помощью двустороннего скотча. Прогрейте края феном при температуре 60–70°C в течение 2–3 минут, чтобы ослабить клей. Подденьте матрицу пластиковой лопаткой, начиная с нижнего угла.
При замене подсветки обратите внимание на расположение светодиодных лент. В BenQ Q7T4 используется четыре ленты по 12 диодов каждая, соединённые последовательно. Отпаяйте провода от платы питания, используя паяльник с температурой не выше 300°C. Новые ленты должны соответствовать параметрам: напряжение 24 В, ток 120 мА на ленту. При установке соблюдайте полярность – красный провод (+), чёрный (–). Изолируйте места пайки термоусадочной трубкой.
Сборка выполняется в обратном порядке. Перед установкой задней крышки проверьте работоспособность монитора, подключив его к источнику питания. Убедитесь в отсутствии артефактов на экране и равномерности подсветки. При закручивании винтов не перетягивайте их – момент затяжки не должен превышать 0,5 Н·м. Защёлки крышки должны издавать характерный щелчок при правильной фиксации.
Подготовка инструментов и рабочего места для разборки
Для разборки BenQ Q7T4 потребуются инструменты с точными характеристиками: крестовая отвёртка PH1 (длина стержня не менее 100 мм для доступа к глубоким винтам), пластиковые лопатки толщиной 1,5–2 мм (из поликарбоната, чтобы не повредить защёлки корпуса), пинцет с антистатическим покрытием для работы с мелкими деталями и магнитная подставка для винтов (диаметр не более 50 мм). Избегайте металлических инструментов с острыми краями – они могут оставить царапины на пластиковых элементах или повредить шлейфы. Для отсоединения разъёмов используйте только силиконовые или нейлоновые приспособления, так как стандартные металлические отвёртки часто провоцируют короткие замыкания на плате.
Рабочая поверхность должна быть ровной, жёсткой и заземлённой: идеально подойдёт антистатический коврик размером 60×40 см с резистивным слоем (сопротивление 10^6–10^9 Ом). Если коврика нет, используйте деревянный стол с ламинированным покрытием, предварительно протерев его сухой безворсовой тканью. Расположите монитор экраном вниз на мягкой подложке (например, поролоновой толщиной 10 мм), чтобы избежать повреждения матрицы. Освещение – направленный светодиодный светильник с цветовой температурой 5000–6500 К и индексом цветопередачи не ниже 80 Ra, иначе сложно будет различить мелкие надписи на платах и шлейфах.
Перед началом отключите монитор от сети и дайте ему отлежаться 10–15 минут для разрядки конденсаторов. Подготовьте три отдельные ёмкости для винтов: одна – для креплений задней крышки (обычно 4–6 шт. длиной 6–8 мм), вторая – для винтов подставки (2–4 шт. с шестигранной головкой), третья – для мелких элементов платы (например, винты крепления блока питания). Маркируйте ёмкости стикерами или используйте магнитные лотки с секциями. Для фиксации снятых деталей пригодится двусторонний скотч шириной 12 мм – он надёжно удержит шлейфы и мелкие платы на рабочей поверхности.
Проверьте влажность в помещении: оптимальный диапазон – 40–60%. При более низких значениях возрастает риск статического разряда, при высоких – коррозии контактов. Если воздух сухой, используйте ионизатор или увлажнитель с функцией антистатики. Наденьте антистатический браслет, подключённый к заземлению через резистор 1 МОм, и хлопчатобумажные перчатки без талька. Избегайте синтетической одежды – она генерирует статическое электричество. Для очистки контактов используйте изопропиловый спирт (концентрация не менее 90%) и безворсовые салфетки, но не применяйте его для чистки матрицы или оптических элементов.
Снятие подставки и демонтаж задней крышки монитора
Переверните монитор экраном вниз на мягкую поверхность, чтобы избежать царапин. Подставка BenQ Q7T4 фиксируется одним винтом Torx T10 под резиновой заглушкой в центральной части. Аккуратно подденьте заглушку пластиковой лопаткой, открутите винт и снимите подставку, потянув её вверх с небольшим усилием – механизм крепления имеет направляющие пазы. Отложите винт и заглушку в сторону, так как они потребуются при сборке.
Для демонтажа задней крышки отсоедините кабель питания и все внешние провода. На обратной стороне корпуса расположены 8 скрытых защёлок: 4 по периметру рамки и 4 в нижней части. Начните с нижнего края, вставив пластиковую лопатку в зазор между крышкой и рамкой – защёлки здесь самые жёсткие. Пройдите по периметру, постепенно отжимая фиксаторы, затем аккуратно снимите крышку движением на себя. Избегайте резких рывков: шлейф подсветки и контроллера подключён к матрице через гибкий кабель, который легко повредить.
Отключение шлейфов и кабелей внутри корпуса
Перед началом отсоединения шлейфов на BenQ Q7T4 зафиксируйте их расположение на материнской плате. Основные разъёмы: 30-пиновый LVDS для матрицы, 4-пиновый питания подсветки (обычно белый), 6-пиновый инвертора (если есть) и 8-пиновый контроллера кнопок. Используйте пластиковый шпатель или пинцет с антистатическим покрытием – металлические инструменты могут повредить контакты.
Отключайте шлейфы строго перпендикулярно разъёму, избегая перекосов. Для LVDS-шлейфа приподнимите фиксирующую планку на 1–2 мм, потянув за выступы по бокам разъёма. Не тяните за провода – только за пластиковый язычок. Если шлейф прикипел, прогрейте разъём феном при 60°C в течение 10 секунд, чтобы ослабить клей.
- Питание подсветки: разъём часто защёлкивается боковыми фиксаторами – сожмите их пальцами перед извлечением.
- Шлейф кнопок: имеет хрупкие контакты, отсоединяйте с минимальным усилием, удерживая плату за края.
- Дополнительные кабели (например, динамиков): маркируйте их положение скотчем, если нет цветовой кодировки.
После отключения проверьте целостность контактов на шлейфах. Окисление проявляется тёмными пятнами или зелёным налётом – очистите ластиком или спиртовой салфеткой (изопропиловый спирт 90%+). Не используйте воду или абразивы. Если контакты погнуты, выровняйте их иглой под лупой, но не касайтесь соседних дорожек.
Храните отключённые шлейфы в антистатическом пакете, избегая перегибов. Радиус изгиба для LVDS-шлейфа – не менее 20 мм, иначе риск микротрещин. При обратной сборке вставляйте шлейфы до щелчка фиксатора, проверяя совпадение ключей (выступов) на разъёме и ответной части.

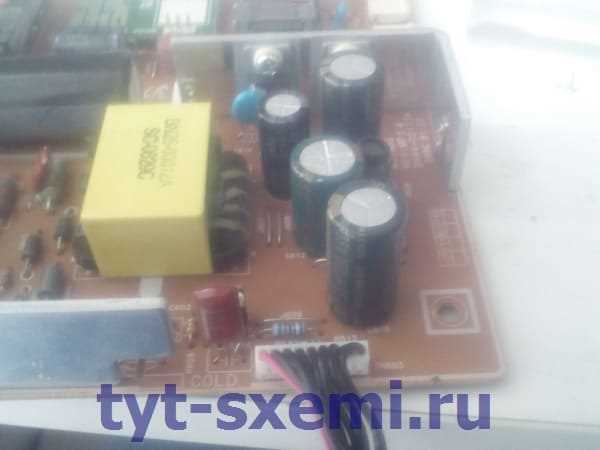

Извлечение и проверка блока питания BenQ Q7T4
Перед началом работ отключите монитор от сети и дайте ему постоять 10–15 минут для разряда конденсаторов. Блок питания (БП) в BenQ Q7T4 расположен в нижней части корпуса, закреплён на металлической рамке четырьмя винтами M3 с головкой под крестовую отвёртку PH1. Для доступа к нему потребуется снять заднюю крышку, удерживаемую 12 винтами: 8 по периметру и 4 в зоне подставки. Отсоедините шлейф питания от платы управления, аккуратно поддев его пластиковым инструментом – коннектор имеет защёлку, которую легко повредить.
- Проверка выходных напряжений:
- Подключите БП к сети через разделительный трансформатор или лампу накаливания 60 Вт (для ограничения тока при КЗ).
- Измерьте напряжение на разъёме CN1 (4-pin):
- Контакт 1 (красный провод) – +5 В (±5%).
- Контакт 2 (чёрный провод) – GND.
- Контакт 3 (жёлтый провод) – +12 В (±5%).
- Контакт 4 (оранжевый провод) – +3.3 В (±5%).
- Отклонения свыше ±10% свидетельствуют о неисправности ШИМ-контроллера (обычно маркировка LD7552 или аналоги).
Если БП не запускается, проверьте ключевые элементы первичной цепи: диодный мост (4 диода 1N4007), силовой транзистор (часто 2SK2645 или аналог), дроссель фильтра (обмотка не должна иметь короткозамкнутых витков). При замене конденсаторов выбирайте модели с низким ESR и рабочей температурой не ниже 105°C (например, Nichicon UHE или Panasonic FR). Пайку производите паяльником мощностью 40–60 Вт с тонким жалом, избегая перегрева дорожек – фольга на плате тонкая и легко отслаивается.
После ремонта соберите монитор в обратном порядке, убедившись в правильности подключения всех разъёмов. Первый запуск выполните с подключённым мультиметром для контроля напряжений. Если монитор не включается, проверьте сигнальные линии: отсутствие +5 В на контакте 1 CN1 может указывать на неисправность цепи Standby (обычно управляется микросхемой AOZ1016 или аналогом). При успешном запуске дайте БП поработать 30 минут под нагрузкой, контролируя температуру компонентов – перегрев свыше 60°C сигнализирует о скрытых дефектах.
Демонтаж матрицы и подсветки экрана
Перед началом отключите монитор от сети и дайте ему остыть не менее 30 минут. Расположите устройство экраном вниз на мягкой поверхности, чтобы избежать царапин на матрице. Снимите подставку, открутив четыре винта Torx T8 под заглушками – они скрыты под резиновыми накладками в нижней части корпуса.
Отделите заднюю крышку, аккуратно поддев пластиковые защелки по периметру тонкой лопаткой из нейлона. Начинайте с нижнего края, где защелки расположены чаще – всего их 12 штук. Избегайте чрезмерного усилия: корпус выполнен из хрупкого ABS-пластика, и трещины не подлежат ремонту.
Отсоедините шлейфы от платы контроллера, расположенные в левом верхнем углу. Первый – 30-пиновый разъем матрицы (LVDS), второй – 4-пиновый коннектор подсветки. Для безопасного извлечения используйте пинцет с антистатическим покрытием: подденьте фиксаторы разъемов за выступы, а не за провода.
Матрица закреплена на металлическом каркасе шестью винтами M3 с потайной головкой. Открутите их в последовательности «крест-накрест», чтобы избежать перекоса. После этого осторожно приподнимите матрицу за верхний край – она удерживается на клейкой ленте 3M VHB по периметру. Прогрейте места крепления феном при температуре 60–70°C в течение 2–3 минут для ослабления адгезии.
Подсветка состоит из двух светодиодных планок, расположенных по бокам матрицы. Каждая планка фиксируется двумя винтами M2 и подключается через 2-пиновый разъем. Отсоедините разъемы, затем извлеките планки, потянув их вдоль направляющих пазов. Обратите внимание на поляризационную пленку: она легко повреждается при контакте с острыми предметами.
При обратной сборке замените клейкую ленту 3M VHB на новую – старая теряет адгезионные свойства после демонтажа. Убедитесь, что шлейфы матрицы и подсветки не пережаты между корпусом и металлическим каркасом: это приводит к артефактам изображения или мерцанию. Перед окончательной фиксацией винтов проверьте работоспособность подсветки, подключив монитор к источнику питания.
Если после сборки на экране появляются вертикальные полосы или засветы, повторно разберите устройство и проверьте равномерность прижима матрицы к каркасу. Допустимый зазор – не более 0,5 мм. Для устранения засветов используйте прокладки из силиконовой резины толщиной 0,3 мм, размещая их в углах матрицы.
Чистка и замена термопасты на ключевых компонентах
Перед началом работ отключите монитор от сети и дайте ему остыть не менее 30 минут. Для доступа к основной плате BenQ Q7T4 потребуется снять заднюю крышку, закреплённую на 12 винтах типа Torx T8 и четырёх пластиковых защёлках по периметру. Особое внимание уделите чистке радиатора процессора и микросхемы питания – используйте мягкую кисть с натуральным ворсом и сжатый воздух под давлением не выше 4 бар, чтобы избежать повреждения SMD-компонентов. Остатки старой термопасты удаляйте безворсовой салфеткой, смоченной в изопропиловом спирте (концентрация ≥90%), протирая поверхности до полного исчезновения следов.
Для замены термопасты на чипе T-Con (NT71816FG) и контроллере питания (RT8206) используйте составы с теплопроводностью не ниже 4 Вт/м·К: Arctic MX-6 или Noctua NT-H2. Наносите пасту точечным методом – диаметр капли для T-Con не должен превышать 2 мм, для контроллера питания – 1,5 мм. Избегайте попадания термопасты на контактные площадки и элементы обвязки: даже микроскопические частицы могут вызвать короткое замыкание при нагреве. После нанесения установите радиаторы с равномерным усилием, затягивая винты крест-накрест в три подхода с моментом 0,3 Н·м.
Проверьте герметичность прилегания радиаторов с помощью тепловизора или термопары: разница температур между центром чипа и краями радиатора не должна превышать 5°C при нагрузке. Если монитор используется в условиях повышенной влажности (выше 60%), нанесите тонкий слой термопроводящего клея (например, Arctic Alumina) по периметру радиаторов для предотвращения коррозии. После сборки проведите 12-часовой прогон в режиме тестового изображения (сплошной белый экран) для стабилизации тепловых характеристик.
