Задний переключатель Shimano Acera встречается на велосипедах среднего уровня, таких как горные модели серии Alivio или гибриды с 8–9 скоростями. Его конструкция включает алюминиевый параллелограмм, стальной тросик с защитной рубашкой и два ролика: направляющий (верхний) и натяжной (нижний). Перед демонтажем проверьте состояние крепежного болта на петухе – если он закис, используйте проникающую смазку (например, WD-40) за 10–15 минут до работы.

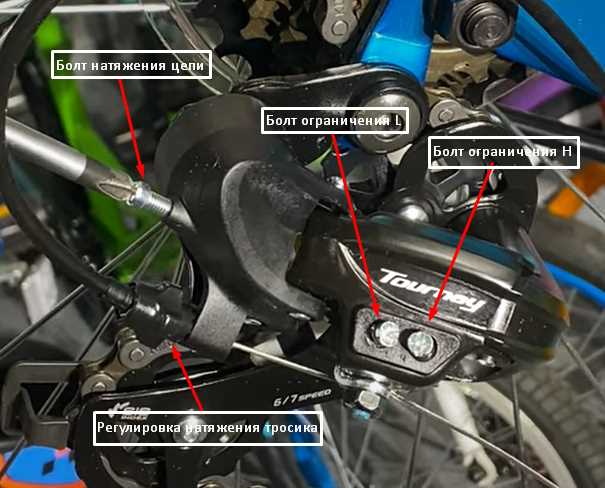

Для снятия потребуются: шестигранник на 5 мм (для болта крепления), отвертка с плоским шлицем (для регулировочных винтов), кусачки или тросорез (если планируете замену троса). Обратите внимание на положение регулировочных винтов H (High) и L (Low) – запомните их текущую настройку или сфотографируйте, чтобы избежать повторной регулировки после установки.
Переключатель Acera совместим с кассетами от 11–34 до 11–42 зубьев, но при демонтаже учитывайте длину цепи. Если цепь не снимается, ослабьте натяжение, переведя переключатель на самую маленькую звезду и сбросив цепь с роликов вручную. Избегайте резких движений – алюминиевый параллелограмм может деформироваться при чрезмерном усилии.
Работайте на чистой поверхности, чтобы не потерять мелкие детали: пружину параллелограмма, шайбы или фиксирующую гайку тросика. Если переключатель снимается для чистки, промойте его в керосине или специализированном обезжиривателе (например, Finish Line), но не используйте абразивные материалы – они повредят покрытие роликов.
Какие инструменты понадобятся для демонтажа переключателя
Для снятия заднего переключателя Shimano Acera потребуется минимальный набор инструментов, но каждый из них должен соответствовать специфике креплений системы. Основной элемент – шестигранный ключ на 5 мм, так как болт крепления переключателя к петуху велосипеда чаще всего имеет именно такой размер. Если у вас модель с нестандартным креплением (например, E-thru или Direct Mount), проверьте наличие болтов под ключ на 4 или 6 мм.
Обязателен накидной или рожковый ключ на 10 мм – он нужен для откручивания гайки тросика переключателя. В некоторых случаях подойдет разводной ключ, но его использование нежелательно из-за риска сорвать грани гайки. Для работы с тросиком пригодится кусачки или специальные обжимные клещи, чтобы аккуратно перекусить его без повреждения рубашки.
Не обойтись без отвертки с плоским шлицем шириной 3–4 мм. Она понадобится для снятия защитного кожуха тросика на манетке или для поддевания заглушек на корпусе переключателя, если требуется доступ к регулировочным винтам. Избегайте использования слишком широких отверток – они могут повредить пластиковые элементы.
Для фиксации цепи в неподвижном состоянии используйте цепной хлыст или обычную велосипедную цепь с замком. Это предотвратит вращение кассеты при откручивании гайки крепления переключателя. Если хлыста нет, подойдет старая цепь, обернутая вокруг звезды и зафиксированная на раме.
- Смазка для тросиков (например, Shimano Cable Grease) – нанесите ее на новый тросик перед установкой, чтобы снизить трение и продлить срок службы.
- Тряпка или ветошь – для протирки деталей от грязи и старой смазки.
- Магнитная чашка или лоток – чтобы не потерять мелкие болты и шайбы во время разборки.
Если планируете полную замену переключателя, заранее подготовьте новый тросик и рубашку. Диаметр тросика для Shimano Acera – 1,2 мм, а длина рубашки зависит от геометрии рамы. Для точной подгонки используйте старый тросик как образец, но учитывайте, что новая рубашка может быть короче из-за отсутствия износа.
Как отсоединить трос от заднего переключателя Shimano Acera
Переключите манетку на самую маленькую звезду (высшую передачу), чтобы ослабить натяжение троса. Найдите фиксирующий болт на переключателе – у Shimano Acera он расположен на корпусе под пластиковой крышкой или рядом с направляющим роликом. Отверните болт шестигранником на 5 мм против часовой стрелки, удерживая трос пальцами, чтобы он не ушел в рубашку. Если трос закис, капните на болт проникающую смазку (например, WD-40) и подождите 2–3 минуты.
После ослабления болта:
- Вытащите трос из паза, потянув его в сторону заднего колеса – у Acera паз имеет Г-образную форму.
- Проверьте состояние наконечника троса: если он деформирован или распушился, замените трос целиком.
- Осмотрите рубашку на предмет перегибов или повреждений – при необходимости очистите внутреннюю поверхность спиртом.
Если трос застрял в рубашке, аккуратно вытяните его с помощью плоскогубцев, избегая резких рывков, чтобы не повредить оплетку.
Как правильно снять цепь перед демонтажем переключателя
Перед снятием заднего переключателя Shimano Acera цепь необходимо демонтировать, чтобы избежать повреждения параллелограмма или петуха. Для этого используйте выжимку цепи – инструмент, совместимый с вашим типом замка. Если цепь с замковым звеном (например, Shimano Quick-Link или SRAM PowerLink), разъедините его плоскогубцами или специальным съёмником. Для цепей без замка вставьте штифт выжимки в ролик, совместив его с пином цепи, и вращайте рукоятку до полного выталкивания пина. Не выжимайте пин полностью – оставьте его в наружной пластине, чтобы упростить последующую сборку.
Расположите цепь на самой маленькой передней и задней звёздах, чтобы снизить натяжение. Если переключатель мешает доступу к цепи, переведите манетку в положение, соответствующее самой большой задней звёздочке, – это ослабит тросик и отведёт рамку переключателя вперёд. После разъединения цепи аккуратно снимите её с системы и кассеты, избегая резких движений, чтобы не деформировать звенья. Храните цепь в чистом месте, исключая контакт с абразивами.
Как открутить крепёжный болт переключателя от петуха рамы
Для демонтажа крепёжного болта Shimano Acera потребуется шестигранник на 5 мм или Torx T25 – зависит от модели петуха. В 90% случаев используется шестигранник, но уточните тип крепежа по маркировке на головке болта или в документации к велосипеду. Болт затянут с усилием 8–10 Н·м, поэтому приржавевший крепёж может потребовать проникающей смазки (например, WD-40 Specialist или LIQUI MOLY LM-40) и выдержки 10–15 минут перед попыткой откручивания. Работайте против часовой стрелки, удерживая переключатель от проворачивания вторым ключом или плоскогубцами за корпус.
Если болт не поддаётся, избегайте чрезмерного усилия – риск сорвать грани или сломать петух. Нагрейте место соединения строительным феном (температура ~150°C) в течение 30 секунд: металл расширится, и ржавчина ослабит хватку. Альтернатива – ударная отвёртка с шестигранной насадкой: лёгкие удары молотком по рукоятке создают вибрацию, разрушающую коррозию. После откручивания очистите резьбу болта и петуха от грязи и старой смазки, нанесите тонкий слой консистентной смазки (например, Shimano Premium Grease) перед обратной установкой.
Как отсоединить тросик и рубашку от переключателя без повреждений
Перед началом работы переведите цепь на самую маленькую звезду и малую переднюю звезду. Это снизит натяжение троса и предотвратит случайное повреждение рамки переключателя. Shimano Acera использует болт крепления троса с шестигранной головкой на 5 мм – подготовьте ключ соответствующего размера.
Ослабьте фиксирующий болт, повернув его против часовой стрелки на 2–3 оборота. Не выкручивайте полностью: достаточно освободить трос, чтобы он вышел из паза. Если болт заедает, нанесите каплю проникающей смазки (например, WD-40) и подождите 30 секунд. Избегайте чрезмерного усилия – резьба в алюминиевом корпусе легко срывается.
Трос в переключателях Acera фиксируется под прижимной пластиной с насечками. Аккуратно подденьте пластину тонкой отвёрткой или пинцетом, чтобы не погнуть её края. Если трос зажат намертво, слегка постучите по пластине рукояткой инструмента – вибрация поможет высвободить волокна. Не тяните за трос резко: это может привести к его расплетению или обрыву у анкера.
Рубашка троса снимается с направляющих переключателя после отсоединения троса. На моделях Acera часто встречаются пластиковые или металлические держатели с защёлками. Нажмите на фиксатор пальцем или отвёрткой, одновременно сдвигая рубашку в сторону. Если держатель треснул, замените его – повреждённые элементы снижают точность переключения.
Проверьте состояние троса и рубашки перед повторной установкой. Внутренняя поверхность рубашки должна быть гладкой, без заусенцев или ржавчины. Трос не должен иметь расплетённых участков или коррозии – даже микроскопические повреждения увеличивают трение и ускоряют износ. При необходимости очистите детали ветошью, смоченной в обезжиривателе.
Смажьте трос и рубашку перед сборкой. Используйте специализированную смазку для тросов (например, Shimano Cable Grease) или тефлоновую смазку в спрее. Нанесите тонкий слой на трос и внутреннюю поверхность рубашки, избегая избытка – лишняя смазка притягивает грязь. Правильная подготовка продлит срок службы системы на 30–40%.
Как проверить состояние петуха рамы после снятия переключателя
Петух – слабое звено в трансмиссии велосипеда, принимающее на себя удар при падениях или неудачных переключениях. После демонтажа переключателя Shimano Acera осмотрите его визуально и тактильно: трещины, сколы или искривления заметны невооружённым глазом, но мелкие дефекты требуют проверки на просвет или с помощью линейки.
Возьмите ровный металлический стержень (например, шестигранник 5 мм) и приложите его к внутренней поверхности петуха параллельно оси дропаутов. Зазор между стержнем и петухом не должен превышать 0,5 мм – иначе петух погнут. Проверьте обе стороны: деформация часто бывает несимметричной.
- Используйте фонарик: направьте свет вдоль поверхности петуха – тени выдадут микротрещины или неровности.
- Проведите пальцем по кромкам: острые заусенцы или шероховатости указывают на усталость металла.
- Сравните толщину стенок с эталоном (новый петух той же модели) – истончение более чем на 10% критично.
Если петух алюминиевый, обратите внимание на цвет: тёмные пятна или радужные разводы – признаки перегрева при сварке или ударе. Стальные петухи ржавеют изнутри – проверьте резьбу под болт переключателя: коррозия здесь часто остаётся незамеченной.
Для точной диагностики используйте специальный калибр или лазерный уровень. Установите велосипед на ремонтную стойку, зафиксируйте колесо и измерьте отклонение петуха от вертикальной плоскости. Допустимое смещение – не более 1 мм на 10 см длины. Превышение этого значения приведёт к некорректной работе переключателя даже после установки нового.
Замените петух, если обнаружены:
- Трещины длиной более 2 мм.
- Деформация свыше 1,5 мм.
- Коррозия, проникшая глубже 0,3 мм.
- Следы сильного удара (вмятины, сколы на резьбе).
Не рискуйте: даже минимальные повреждения ускоряют износ трансмиссии и могут привести к внезапному разрушению петуха на ходу.
Как очистить посадочное место переключателя перед установкой нового
Посадочное место под задний переключатель Shimano Acera – резьбовой патрубок диаметром 10 мм на петухе рамы. Перед установкой нового механизма удалите остатки старого фиксатора резьбы, грязь и окислы, иначе переключатель не сядет плотно, а момент затяжки будет неравномерным. Используйте метчик М10×1 для прохода резьбы: вращайте по часовой стрелке с усилием 2–3 Н·м, пока инструмент не пройдет насквозь без заеданий.
Очистку начинайте с механического удаления крупных загрязнений. Возьмите проволочную щетку из нержавеющей стали (диаметр проволоки 0,2–0,3 мм) и обработайте резьбу короткими движениями вдоль витков. Не давите сильно – достаточно 3–4 проходов, чтобы снять основной слой грязи. Для труднодоступных участков используйте зубочистку или иглу, но избегайте повреждения резьбы острыми предметами.
- Спирт изопропиловый (90%+) – растворяет остатки фиксатора резьбы и масла.
- Безворсовая салфетка – не оставляет волокон в резьбе.
- Сжатый воздух (давление 4–6 бар) – выдувает мелкую пыль из витков.
- Фонарик с узким лучом – освещает резьбу для визуального контроля.
После механической очистки обезжирьте посадочное место. Смочите салфетку изопропиловым спиртом и протрите резьбу, вращая салфетку по часовой стрелке. Повторите 2–3 раза, меняя салфетку. Продуйте резьбу сжатым воздухом, направляя струю под углом 45° к оси патрубка. Осмотрите витки с фонариком: на поверхности не должно быть темных пятен, следов коррозии или остатков фиксатора.
Если на резьбе обнаружены очаги коррозии, обработайте их преобразователем ржавчины (например, «Цинкарь»). Нанесите состав кисточкой, выдержите 10–15 минут, затем удалите остатки салфеткой. При сильном повреждении резьбы замените петух – попытки восстановить изношенные витки приведут к люфту переключателя. После очистки нанесите на резьбу каплю свежего фиксатора (Loctite 243) и сразу устанавливайте новый переключатель, не давая составу застыть.
Какие ошибки чаще всего допускают при снятии заднего переключателя
Первая и самая распространённая ошибка – игнорирование положения цепи перед демонтажом. Многие снимают переключатель, не переведя цепь на самую маленькую звёздочку и не ослабив тросик натяжения. Это приводит к тому, что пружина петуха или самого переключателя остаётся в напряжённом состоянии, а при попытке отсоединить крепёжный болт (обычно на 5 мм) деталь резко отскакивает, рискуя повредить рамку или пальцы. Всегда сбрасывайте натяжение тросика с помощью манетки и переводите цепь на минимальную передачу перед началом работ.
Неправильное обращение с болтом крепления к петуху – вторая типичная проблема. Болт часто затягивают с чрезмерным усилием (особенно на алюминиевых рамах), а при откручивании используют несоответствующий инструмент: вместо шестигранника на 5 мм применяют ключи с изношенными гранями или даже плоскогубцы. Это приводит к срыву шлицов, деформации болта и, как следствие, невозможности корректно установить переключатель обратно. Используйте только качественный шестигранник и затягивайте болт с моментом 5–7 Н·м.
Третья ошибка – отсоединение тросика без фиксации его положения. При снятии переключателя тросик часто выскальзывает из манетки или зажима, после чего его сложно вернуть в прежнее положение без повторной настройки. Особенно это актуально для моделей с индексным переключением (например, Shimano Acera M3000), где даже миллиметровое смещение тросика сбивает точную работу системы. Перед отсоединением зафиксируйте тросик изолентой или зажимом, отметив его положение относительно корпуса манетки.
Пренебрежение проверкой состояния петуха – четвёртая критическая ошибка. При снятии переключателя многие не осматривают петух на предмет трещин, изгибов или коррозии, хотя именно он принимает на себя основную нагрузку при ударах. Даже микроскопические повреждения могут привести к некорректной работе переключателя после установки. Обязательно проверяйте петух на просвет: если он деформирован более чем на 0,5 мм, замените его до сборки.
Как подготовить новый переключатель Shimano Acera к установке
Перед монтажом проверьте совместимость нового переключателя Shimano Acera (например, модель RD-M360 или RD-M3000) с трансмиссией велосипеда. Убедитесь, что количество скоростей (обычно 7–9) соответствует кассете, а длина цепи достаточна для полного диапазона передач. Снимите защитную плёнку с корпуса и осмотрите параллелограмм на предмет заводских дефектов – люфт в шарнирах или перекос рычагов недопустимы. Нанесите на подвижные части тонкий слой смазки Shimano Premium Grease или аналога (например, Finish Line Synthetic), избегая попадания на ролики и тросик.
Настройте натяжение пружины под конкретные условия эксплуатации: для горного велосипеда затяните регулировочный винт на 1–1,5 оборота от минимального положения, для городского – оставьте заводскую настройку. Проверьте крепёжный болт (обычно M10×1) на наличие резьбовой смазки и при необходимости нанесите фиксатор Loctite 243. Если переключатель оснащён Shadow-конструкцией, убедитесь, что ограничительный винт нижнего положения (L) выкручен на 2–3 оборота – это предотвратит повреждение рамки при первом переключении на самую большую звёздочку.
Как проверить работу переключателя после обратной сборки
Поднимите заднее колесо и прокрутите педали рукой, переключая передачи последовательно с 1-й до самой высокой и обратно. Наблюдайте за цепью: она должна перемещаться плавно, без рывков, задержек или соскакивания. Если цепь застревает между звездами или перескакивает через них, проверьте натяжение троса – при полностью отпущенном рычаге переключения на манетке трос должен быть слегка провисать, но не болтаться. Открутите регулировочный барабан на переключателе или манетке на 1–2 оборота против часовой стрелки, если цепь не доходит до малых звезд, или по часовой – если не поднимается на большие.
Проверьте работу на ходу: выберите ровный участок без уклона, разгонитесь до средней скорости и переключайте передачи под нагрузкой. На 7–8-скоростных системах Shimano Acera допустимо легкое потрескивание при переходе на крайние звезды, но резкие щелчки или необходимость «дожимать» рычаг указывают на неправильную регулировку ограничительных винтов. Винт H (high) должен блокировать движение рамки так, чтобы цепь не соскакивала с самой маленькой звезды, а винт L (low) – с самой большой. Если цепь трет о рамку на средних передачах, отцентрируйте переключатель, ослабив крепежный болт и сместив его параллельно звездам.
