Как залить прошивку в протеусе

Proteus – среда для симуляции и отладки микроконтроллерных проектов, которая поддерживает загрузку прошивок в виртуальные модели устройств. Новички часто сталкиваются с проблемами при настройке процесса: неправильно выбранный тип микроконтроллера, отсутствие корректного HEX-файла или ошибки в конфигурации симуляции. В этой инструкции разберём ключевые шаги – от подготовки проекта до запуска прошивки в Proteus 8.15 и новее.

Для работы потребуется готовый HEX-файл прошивки, сгенерированный в компиляторе (например, MPLAB X, Keil или Arduino IDE). Proteus не компилирует код самостоятельно – он лишь загружает бинарный файл в модель микроконтроллера. Убедитесь, что выбранная модель МК (например, ATmega328P или PIC16F877A) совпадает с той, для которой компилировался код. Ошибка в выборе модели приведёт к некорректной симуляции или полному отказу загрузки.

Настройка начинается с добавления микроконтроллера на схему. В Proteus библиотека компонентов содержит сотни моделей, но не все поддерживают загрузку прошивки. Проверьте наличие свойства Program File в параметрах компонента – если его нет, выберите другую модель. Для AVR-микроконтроллеров используйте компоненты из группы Microprocessor ICs → AVR Family, для PIC – Microprocessor ICs → PIC10/12/16/18/24. После размещения МК нажмите правой кнопкой мыши и выберите Edit Properties.

В окне свойств найдите поле Program File и укажите путь к HEX-файлу. Если файл не отображается, проверьте его расширение – Proteus поддерживает только .hex и .cof. Для отладки полезно включить опцию Clock Frequency, указав реальную частоту кварца (например, 16 МГц для Arduino Uno). Без этого симуляция будет работать некорректно, особенно в проектах с таймерами или UART.

Запустите симуляцию кнопкой Play (или F12). Если прошивка не загрузилась, проверьте лог ошибок в нижней панели Proteus. Частые проблемы: несовпадение архитектуры МК и HEX-файла, отсутствие прав на чтение файла или повреждённый бинарник. Для проверки целостности прошивки откройте HEX-файл в текстовом редакторе – первые строки должны содержать адреса и данные в формате :100000000C9434000C944600….

Прошивка в Proteus: пошаговая инструкция для новичков

Запустите Proteus и создайте новый проект через File → New Project. В окне мастера выберите шаблон Default для микроконтроллеров AVR или PIC, в зависимости от используемой архитектуры. Укажите путь для сохранения проекта и нажмите Next. На этапе выбора микроконтроллера укажите конкретную модель, например, ATmega328P для Arduino-подобных плат, и установите тактовую частоту (обычно 16 МГц).

Соберите схему в рабочей области, добавив микроконтроллер, источник питания (5 В), кварцевый резонатор (если требуется) и необходимые периферийные компоненты. Подключите программатор через интерфейс ICSP (например, AVR ISP для AVR) или PICkit для PIC-микроконтроллеров. Убедитесь, что линии MISO, MOSI, SCK и RESET соединены корректно, иначе прошивка завершится ошибкой.

Напишите или импортируйте код в Proteus с помощью встроенного редактора (Source → Add/Remove Source Files). Для AVR используйте компилятор AVR-GCC, для PIC – MPASM или XC8. Укажите путь к исходному файлу (.c или .asm) и настройте параметры компиляции: оптимизацию, целевой формат (.hex для AVR, .hex или .cof для PIC). Запустите компиляцию кнопкой Build – при успешном выполнении в папке проекта появится файл прошивки.

Загрузите прошивку в микроконтроллер через инструмент Debug → Start VSM Debugging. В открывшемся окне выберите программатор (AVR ISP, PICkit и т.д.) и укажите путь к скомпилированному .hex-файлу. Нажмите Program – Proteus эмулирует процесс прошивки, отображая прогресс в логе. После завершения запустите симуляцию (Play) и проверьте работу схемы. Если микроконтроллер не отвечает, убедитесь в правильности тактовой частоты и отсутствии ошибок в подключении программатора.

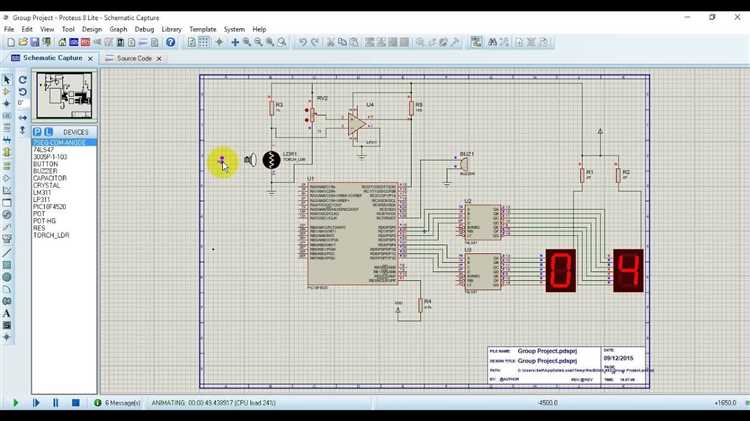

Как установить и настроить Proteus для работы с микроконтроллерами

Скачайте дистрибутив Proteus с официального сайта Labcenter Electronics. Выберите версию Professional (8.15 или новее), так как она поддерживает большинство микроконтроллеров, включая AVR, PIC и ARM. Убедитесь, что ваша система соответствует требованиям: Windows 10/11 (64-бит), 4 ГБ ОЗУ, 2 ГБ свободного места на диске. Избегайте неофициальных сборок – они часто содержат ошибки в библиотеках компонентов.

Запустите установщик и следуйте инструкциям, выбрав компоненты «Proteus VSM» и «Microcontroller Libraries». После установки активируйте лицензию через встроенный менеджер или USB-ключ. Если используете пробную версию, учтите ограничение на 30 дней и невозможность сохранения проектов с более чем 50 компонентами. Для работы с Arduino или STM32 дополнительно установите плагины «Arduino Library» и «STM32F1xx Library» из раздела «Library Updates».

Настройте рабочую среду: откройте Proteus, перейдите в «System → Set Paths» и укажите пути к компиляторам. Для AVR-микроконтроллеров используйте WinAVR или Atmel Studio, для PIC – MPLAB X, для ARM – Keil или STM32CubeIDE. Убедитесь, что пути прописаны корректно, иначе симуляция не сможет скомпилировать код. В разделе «Simulation → Configure» установите частоту тактового генератора (например, 8 МГц для ATmega328P) и выберите режим отладки «Full Debug».

Проверьте библиотеки микроконтроллеров: в схемотехническом редакторе нажмите «P» (Pick Device) и введите название модели (например, «ATMEGA328P»). Если компонент не отображается, обновите библиотеки через «Library → Update Libraries» или скачайте недостающие файлы с сайта производителя. Для корректной симуляции добавьте в проект источник питания (например, батарею 5V) и тактовый генератор (кварц 16 МГц с конденсаторами 22 пФ).

Настройте связь с внешними инструментами: для загрузки прошивки в Proteus используйте встроенный инструмент «Proteus VSM Studio» или сторонние программы (AVRDUDE для AVR, PICkit для PIC). В свойствах микроконтроллера укажите путь к HEX-файлу и выберите режим симуляции «External». Если возникают ошибки компиляции, проверьте настройки компилятора в «Source → Define Code Generation Tools» и убедитесь, что выбран правильный тип микроконтроллера и оптимизация кода.

Где скачать и как подключить библиотеки компонентов для прошивки

Библиотеки для Proteus распространяются в двух форматах: .LIB (модели компонентов) и .IDX (индексные файлы). Официальный источник – раздел загрузок Labcenter Electronics, где доступны базовые наборы (например, Proteus VSM Library для микроконтроллеров AVR, PIC, ARM). Для расширения функционала используйте сторонние репозитории: GitHub-проекты с моделями датчиков (DHT11, BMP180), дисплеев (OLED SSD1306) и модулей связи (ESP8266, NRF24L01). Проверяйте совместимость версий – библиотеки для Proteus 8.x не работают в 7.x.

Подключение:

Скопируйте файлы .LIB и .IDX в папку LIBRARY установленного Proteus (по умолчанию: C:\Program Files (x86)\Labcenter Electronics\Proteus 8 Professional\LIBRARY).
Запустите Proteus, откройте Library Manager (Library → Library Manager) и нажмите Rebuild Library Cache для обновления индекса.
Для проверки найдите компонент в Pick Devices (P → введите название, например, ATMEGA328P). Если модель не отображается, убедитесь в правильности путей в System → Set Paths.

Для микроконтроллеров STM32 используйте библиотеки от STM32CubeMX – экспортируйте проект в формат .HEX и загружайте через Proteus VSM Studio.

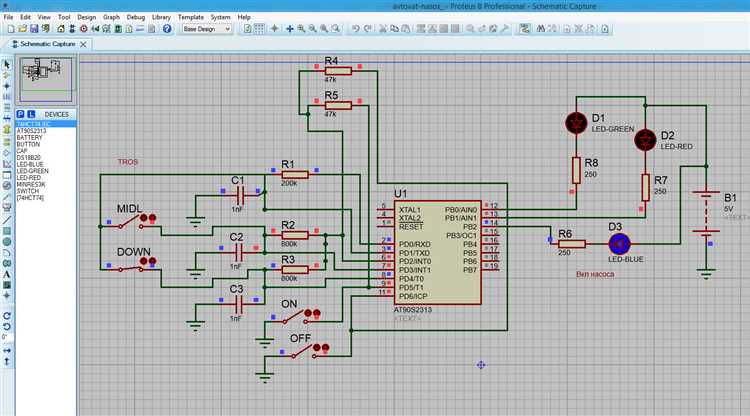

Создание схемы в Proteus: выбор микроконтроллера и периферии

Первым шагом при проектировании схемы в Proteus становится выбор микроконтроллера (МК). В библиотеке программы доступны модели от ведущих производителей: Atmel (AVR), Microchip (PIC), STMicroelectronics (STM32), Espressif (ESP32/ESP8266). Для новичков оптимальны 8-битные AVR (например, ATmega328P) или STM32F103C8T6 – они хорошо документированы, имеют обширные примеры и поддерживают базовые функции без сложных настроек тактирования. При выборе учитывайте требования проекта: количество GPIO, наличие АЦП, UART/SPI/I2C, объем памяти. Для задач с низким энергопотреблением подойдут MSP430 или STM32L-серии, а для высокопроизводительных приложений – STM32H7 или ESP32 с двухъядерным процессором.

Периферийные компоненты добавляются через панель *Device* (горячая клавиша *P*). В категории *Microprocessor ICs* найдите нужный МК, а в *Resistors*, *Capacitors*, *Diodes* – пассивные элементы. Для подключения датчиков используйте готовые модели: DHT22 (влажность/температура), HC-SR04 (ультразвуковой дальномер), BMP180 (барометр). При работе с дисплеями выбирайте модули с поддержкой SPI/I2C: SSD1306 (OLED 128×64), ILI9341 (TFT 2.4″), или символьные LCD 16×2 с контроллером HD44780. Обратите внимание на соответствие логических уровней: большинство МК работают на 3.3В или 5В, а некоторые датчики (например, BME280) требуют строго 3.3В – используйте преобразователи уровней типа TXB0104 при необходимости.

Для отладки схемы Proteus предлагает инструменты симуляции. Подключите к МК виртуальные приборы: *Virtual Terminal* (для UART), *Oscilloscope* (анализ сигналов), *Logic Analyser* (цифровые протоколы). При работе с ШИМ используйте *PWM Generator*, а для тестирования АЦП – *DC Voltmeter*. Если компонент отсутствует в библиотеке, создайте его через *Library → Make Device* или импортируйте SPICE-модель. Для сложных проектов с несколькими МК или FPGA используйте шину *Net* для объединения сигналов – это упростит трассировку и снизит вероятность ошибок при симуляции.

Настройка параметров симуляции перед загрузкой прошивки

Перед запуском симуляции в Proteus убедитесь, что тактовая частота микроконтроллера соответствует реальным условиям работы. Для большинства AVR-микроконтроллеров, таких как ATmega328P, значение по умолчанию – 1 МГц, но в проектах часто используется 8 или 16 МГц. Измените параметр Clock Frequency в свойствах компонента, щелкнув правой кнопкой мыши по микроконтроллеру и выбрав Edit Properties. Неправильная частота приведет к некорректной работе таймеров, UART и других периферийных модулей.

Отключите ненужные прерывания и периферийные модули, если они не используются в проекте. В свойствах микроконтроллера найдите раздел Advanced Properties и снимите флажки с неактивных модулей, например, ADC, SPI или USART. Это ускорит симуляцию и снизит вероятность ложных ошибок. Для проектов с прерываниями обязательно проверьте приоритеты и векторы – неправильная настройка приведет к пропуску событий или зацикливанию.

Настройте параметры отладки. Включите опцию Debugging в свойствах микроконтроллера и выберите уровень детализации лога: None, Basic или Full. Для сложных проектов рекомендуется Full, чтобы отслеживать состояние регистров и флагов в реальном времени. Однако учтите, что это замедлит симуляцию. Для быстрой проверки логики работы программы достаточно Basic.

Проверьте временные задержки. Если в коде используются функции delay_ms() или _delay_us(), убедитесь, что тактовая частота в Proteus совпадает с частотой, указанной в заголовочных файлах (например, F_CPU в AVR). Разница даже в 1 МГц приведет к неверным задержкам. Для точной настройки используйте виртуальный генератор сигналов и осциллограф, чтобы измерить реальные временные интервалы.

Сохраните настройки симуляции в отдельный файл конфигурации. В Proteus это можно сделать через File → Save Simulation Configuration. Это позволит быстро загружать параметры для повторных запусков, избегая ручной настройки каждый раз. Особенно полезно при работе с несколькими версиями прошивки или разными микроконтроллерами в одном проекте.

Подготовка hex-файла: компиляция кода в Keil или другом компиляторе

Перед загрузкой прошивки в Proteus необходимо скомпилировать исходный код в исполняемый файл формата HEX. Для микроконтроллеров семейства ARM (например, STM32) или 8051 чаще всего используют Keil uVision, IAR Embedded Workbench или GCC. Выбор компилятора зависит от целевого микроконтроллера: Keil поддерживает широкий спектр устройств, включая Cortex-M и 8051, а GCC (например, через STM32CubeIDE) оптимален для проектов с открытым исходным кодом.

В Keil uVision процесс начинается с создания нового проекта через Project → New uVision Project. При выборе микроконтроллера укажите точную модель (например, STM32F103C8T6 для Blue Pill), так как от этого зависят настройки тактовой частоты, памяти и периферии. Если устройство отсутствует в списке, загрузите пакет поддержки с сайта производителя или используйте сторонние библиотеки, такие как STM32CubeMX для генерации стартового кода.

После добавления исходных файлов (.c, .h) настройте параметры компиляции. В Keil откройте Options for Target → Target и установите:

Тип памяти: ROM (Flash) и RAM в соответствии с даташитом.
Тактовую частоту (например, 72 МГц для STM32F103).
Оптимизацию: -O1 или -O2 для баланса между размером кода и производительностью.

Для GCC аналогичные параметры задаются в файле Makefile или через графический интерфейс STM32CubeIDE.

arm-none-eabi-objcopy -O ihex firmware.elf firmware.hex

Перед компиляцией проверьте код на ошибки. В Keil используйте Project → Build Target (F7), а в GCC – make. Обратите внимание на предупреждения компилятора: например, неинициализированные переменные или несовпадение типов данных могут привести к некорректной работе прошивки в Proteus. Для отладки используйте встроенный симулятор Keil или внешние инструменты, такие как st-link.

Если проект использует сторонние библиотеки (например, HAL для STM32), убедитесь, что пути к заголовочным файлам и исходникам указаны в настройках компилятора. В Keil добавьте пути через Options for Target → C/C++ → Include Paths, а в GCC – через флаг -I. Пример для HAL:

#include "stm32f1xx_hal.h"

Пропущенные пути вызовут ошибки компиляции типа file not found.

После успешной компиляции HEX-файл появится в папке проекта (по умолчанию Objects в Keil или build в GCC). Проверьте его размер: для STM32F103C8T6 максимальный объем прошивки – 64 КБ. Если файл превышает этот лимит, оптимизируйте код или используйте микроконтроллер с большим объемом Flash. Для проверки содержимого HEX-файла используйте текстовый редактор или утилиту hexdump:

hexdump -C firmware.hex | head

Первые строки должны содержать адреса загрузки и машинный код.

В редких случаях компилятор может генерировать некорректный HEX-файл, который не загружается в Proteus. Признаки проблемы: отсутствие стартового адреса (:020000040800F2 для STM32) или неверные контрольные суммы. Решения:

Пересоберите проект с очисткой (Project → Clean в Keil).
Проверьте настройки линковщика: в Keil используйте скрипт STM32F103X8_FLASH.ld для правильного размещения секций.
Сравните HEX-файл с эталонным примером из даташита или репозитория производителя.

Если проблема сохраняется, экспортируйте проект в другой компилятор (например, из Keil в STM32CubeIDE) и повторите компиляцию.

Загрузка прошивки в Proteus: привязка hex-файла к микроконтроллеру

Откройте схему в Proteus, где размещён целевой микроконтроллер (например, ATmega328P или PIC16F877A). Дважды кликните по его корпусу – откроется окно свойств. В разделе Program File укажите путь к скомпилированному hex-файлу. Если файл отсутствует, убедитесь, что проект в среде разработки (Keil, MPLAB, Arduino IDE) собран с флагом генерации hex-выхода. Для Arduino-проектов hex-файл обычно сохраняется в папке temp временных файлов IDE.

Проверьте соответствие тактовой частоты в Proteus и реальной схемы. В свойствах микроконтроллера найдите параметр Clock Frequency и установите значение, идентичное указанному в коде (например, 16 МГц для Arduino Uno). Ошибка в частоте приведёт к некорректной работе таймеров, UART и других периферийных модулей. Для точной симуляции также настройте параметры Advanced Properties, такие как Brown-out Detection или Watchdog Timer, если они задействованы в прошивке.

После привязки hex-файла запустите симуляцию кнопкой Play. Если микроконтроллер не реагирует, проверьте лог симуляции (Debug → Simulation Log) на наличие ошибок загрузки прошивки. Типичные проблемы: неверный путь к файлу, несовпадение архитектуры (например, попытка загрузить hex для AVR в PIC-контроллер) или повреждённый hex-файл. В последнем случае пересоберите проект в IDE с очисткой временных файлов (Clean).

Сохраните проект после успешной привязки прошивки. Proteus не обновляет hex-файл автоматически при изменениях в коде – после каждой перекомпиляции повторяйте шаги привязки. Для ускорения процесса используйте относительные пути к hex-файлу (например, ..\firmware\project.hex) и размещайте его в папке проекта. Это исключит ошибки при переносе схемы на другой компьютер.
