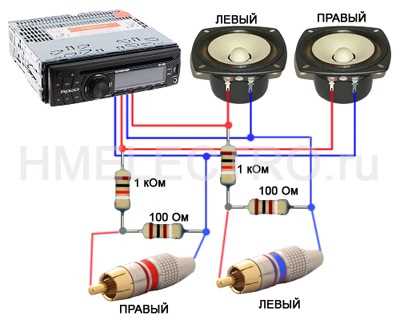

Какие питания идут к машинному усилителю

Автомобильные усилители звука требуют стабильного и мощного источника питания, чтобы обеспечить чистый сигнал без искажений. Основные варианты питания – это подключение напрямую к аккумулятору, использование конденсаторов или дополнительных батарей. Каждый метод имеет свои особенности, влияющие на производительность системы, особенно при высоких нагрузках.

Прямое подключение к аккумулятору – самый распространённый способ, но требует правильного расчёта сечения проводов. Для усилителей мощностью до 500 Вт достаточно кабеля сечением 8–10 AWG, а для систем свыше 1000 Вт – не менее 4 AWG. Важно использовать предохранитель в пределах 30–50 см от аккумулятора, чтобы предотвратить короткое замыкание. Недостаток этого метода – риск просадок напряжения при пиковых нагрузках, особенно в автомобилях с маломощными генераторами.

Конденсаторы (ёмкостью от 0,5 до 2 Фарад) применяются для сглаживания кратковременных провалов напряжения. Они эффективны в системах с динамичными басовыми нагрузками, но не заменяют полноценное питание. Устанавливать конденсатор следует как можно ближе к усилителю, используя толстые провода (не менее 4 AWG). При этом важно учитывать, что конденсатор не увеличивает общую мощность системы, а лишь компенсирует мгновенные скачки тока.

Дополнительные батареи (например, AGM или литий-железо-фосфатные) используются в экстремальных аудиосистемах с потреблением свыше 2000 Вт. Они позволяют избежать просадок напряжения и перегрузки штатной электрической сети автомобиля. Однако установка второй батареи требует доработки генератора (минимум 120–150 А) и использования разделительного реле, чтобы предотвратить разряд основного аккумулятора. Литиевые батареи легче и компактнее, но дороже и требуют специальных зарядных устройств.

Выбор типа питания зависит от мощности усилителя, режима эксплуатации и бюджета. Для повседневных систем достаточно прямого подключения с конденсатором, а для соревнований по SPL – комбинации дополнительной батареи и усиленного генератора. В любом случае ключевым фактором остаётся правильный расчёт сечения проводов и защита цепи предохранителями.

Как выбрать источник питания для усилителя в зависимости от мощности

Мощность усилителя напрямую влияет на требования к источнику питания. Для расчета необходимого тока используйте формулу: I = P / (U × КПД), где I – ток в амперах, P – мощность усилителя в ваттах, U – напряжение бортовой сети (обычно 12–14,4 В), а КПД – коэффициент полезного действия (0,6–0,8 для большинства усилителей). Например, усилитель на 500 Вт при КПД 0,7 и напряжении 13,8 В потребует около 52 А.

Для усилителей мощностью до 200 Вт штатного аккумулятора и генератора автомобиля обычно достаточно. Однако при пиковых нагрузках (например, басовые удары) напряжение может проседать, что приводит к искажениям звука. В таких случаях рекомендуется установить дополнительный конденсатор емкостью 0,5–1 Ф на каждые 100 Вт мощности.

При мощности от 200 до 500 Вт проверьте генератор автомобиля. Стандартные генераторы легковых автомобилей выдают 60–120 А, чего хватает для питания усилителя до 300–400 Вт. Если мощность выше, замените генератор на модель с током от 150 А или установите второй аккумулятор. Параллельное подключение аккумуляторов увеличивает емкость, но не решает проблему недостаточного тока генератора.

Для усилителей свыше 500 Вт требуется специализированная система питания. Основные решения:

• Генератор высокой мощности (200 А и более) – подходит для систем до 1000 Вт.
• Второй аккумулятор с разделителем – снижает нагрузку на основной аккумулятор, но требует синхронизации зарядки.
• Внешний блок питания (для стационарных установок) – обеспечивает стабильное напряжение, но ограничен мобильностью.

Кабели питания должны соответствовать току нагрузки. Для усилителя на 500 Вт (52 А) используйте кабель сечением не менее 25 мм². При длине проводки более 3 метров сечение увеличивайте на 10–15% на каждый дополнительный метр. Недостаточное сечение приводит к падению напряжения и перегреву проводов.

Стабилизация напряжения критична для качественного звука. Даже при правильном расчете тока просадки напряжения на 0,5 В могут вызвать заметные искажения. Решения:

1. Установка стабилизатора напряжения (например, DC-DC конвертера) – выравнивает напряжение до 13,8–14,4 В.
2. Использование аккумуляторов с низким внутренним сопротивлением (AGM или литий-железо-фосфатные).
3. Минимизация длины силовых проводов и использование качественных клемм.

При выборе источника питания учитывайте не только номинальную мощность усилителя, но и пиковую. Например, усилитель с RMS 300 Вт может потреблять до 600 Вт в пиках. В таких случаях запас по току должен быть не менее 30%. Также проверяйте совместимость с другими потребителями автомобиля – одновременная работа усилителя, кондиционера и фар может превысить возможности генератора.

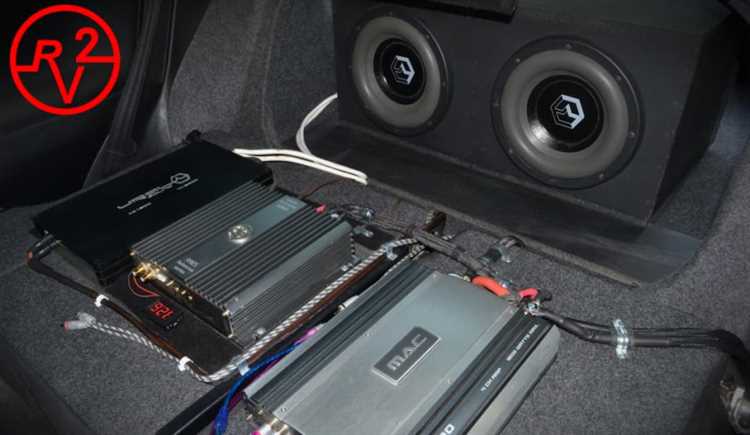

Плюсы и минусы питания от бортовой сети автомобиля

Питание автомобильного усилителя напрямую от бортовой сети – самый распространённый вариант благодаря простоте реализации. Напряжение 12–14,4 В (в зависимости от режима работы генератора) позволяет запитать большинство усилителей мощностью до 500–600 Вт без дополнительных преобразователей. Однако реальная выходная мощность ограничена внутренним сопротивлением проводки и аккумулятора: при токе свыше 50–60 А падение напряжения на штатных проводах может достигать 0,5–1 В, что снижает эффективность на 10–15%. Для систем с высокой мощностью критически важно использовать кабели сечением не менее 25–35 мм² и качественные клеммы с минимальным переходным сопротивлением.

Основное преимущество – отсутствие необходимости в дополнительных блоках питания или инверторах, что снижает стоимость и сложность установки. Усилитель начинает работать сразу после запуска двигателя, а штатный генератор обеспечивает стабильное напряжение при оборотах выше 1500 об/мин. Однако в режиме холостого хода или при включении мощных потребителей (например, кондиционера) напряжение может проседать до 11–11,5 В, что приводит к искажениям звука и снижению максимальной громкости. Для компенсации рекомендуется устанавливать дополнительный конденсатор ёмкостью 1–2 Фарад, который сглаживает кратковременные провалы.

Ключевой недостаток – зависимость от состояния аккумулятора и генератора. При изношенном аккумуляторе или неисправном регуляторе напряжения возможны скачки до 15–16 В, что опасно для электронных компонентов усилителя. Большинство современных моделей имеют защиту от перенапряжения, но длительное воздействие повышенного напряжения сокращает срок службы конденсаторов и транзисторов. Перед подключением стоит проверить бортовую сеть мультиметром: при работающем двигателе напряжение должно находиться в пределах 13,8–14,4 В, а при выключенном – 12,4–12,8 В.

Ещё один фактор – помехи. Бортовой сети свойственны высокочастотные наводки от системы зажигания, генератора и других электронных блоков. Эти помехи проникают в аудиосистему через цепи питания, вызывая фон, щелчки или шипение. Для борьбы с ними используют LC-фильтры (дроссели на 10–30 мкГн и конденсаторы 10 000–22 000 мкФ), а также экранированные кабели питания. Особое внимание стоит уделить заземлению: плохой контакт с кузовом создаёт разность потенциалов, что усиливает помехи. Рекомендуется подключать минусовой провод усилителя напрямую к аккумулятору или к точке с минимальным сопротивлением относительно кузова.

Питание от бортовой сети ограничивает возможности модернизации. Если в будущем потребуется установить усилитель мощностью свыше 1000 Вт, штатный генератор может не справиться с нагрузкой. В таких случаях приходится менять генератор на модель с током отдачи 100–150 А (например, Bosch или Valeo) или использовать отдельный аккумулятор для аудиосистемы. Последний вариант требует установки развязывающего диода или реле, чтобы избежать разряда основного аккумулятора при выключенном двигателе.

Экономия места – ещё один плюс. В отличие от внешних блоков питания, которые занимают багажник или салон, подключение к бортовой сети не требует дополнительного пространства. Однако это накладывает ограничения на выбор усилителя: модели с высоким КПД (класс D) предпочтительнее, так как они потребляют меньше энергии при той же выходной мощности. Например, усилитель класса AB мощностью 300 Вт может потреблять до 40 А, тогда как аналогичный по мощности класс D – всего 20–25 А.

Наконец, безопасность. При правильном подключении риск возгорания минимален, но ошибки в монтаже (например, короткое замыкание или перегрев проводов) могут привести к пожару. Для предотвращения аварийных ситуаций обязательно использовать предохранители номиналом на 10–20% выше максимального тока усилителя, устанавливая их как можно ближе к аккумулятору. Также стоит избегать прокладки силовых кабелей рядом с топливными магистралями или горячими элементами двигателя. В случае перегрева проводов (например, при длительной работе на максимальной громкости) рекомендуется использовать термоусадочные трубки или специальные огнестойкие оболочки.

Когда стоит использовать дополнительный аккумулятор для усилителя

Дополнительный аккумулятор становится необходимостью, если мощность усилителя превышает 1000 Вт RMS. Стандартный автомобильный аккумулятор на 60–70 А·ч не справляется с пиковыми нагрузками, особенно при длительном прослушивании музыки на высокой громкости. Например, усилитель класса D с потреблением 150 А в пиках способен разрядить штатный аккумулятор за 20–30 минут работы без работающего двигателя.

Основные признаки нехватки питания:

• Мигающие фары или падение яркости подсветки приборной панели при включении басов.
• Просадки напряжения ниже 12 В на клеммах усилителя при нагрузке (измеряется мультиметром).
• Самопроизвольные перезагрузки головного устройства или усилителя.
• Заметное снижение качества звука на высокой громкости (искажения, «захлёбывание» динамиков).

Для систем с несколькими усилителями суммарной мощностью от 2000 Вт RMS дополнительный аккумулятор – обязательное условие стабильной работы. Например, связка из моноблока на сабвуфер (1500 Вт) и четырёхканального усилителя (600 Вт) создаёт нагрузку, с которой штатная бортовая сеть не справится без риска перегрева проводки или выхода из строя генератора.

При установке аккумулятора второго уровня важно соблюдать три ключевых параметра:

1. Ёмкость – не менее 50% от штатного аккумулятора (например, 35–45 А·ч для 70 А·ч основного).
2. Ток холодной прокрутки (CCA) – от 600 А для быстрого восстановления заряда.
3. Тип – AGM или гелевый, так как они выдерживают глубокие разряды и вибрации лучше свинцово-кислотных.

Расположение дополнительного аккумулятора зависит от доступного пространства и длины силовых проводов. Оптимальные варианты:

• Багажник – минимальная длина кабеля (3–5 м), но требуется надёжная фиксация.
• Под капотом – близость к генератору, но ограниченное место и риск перегрева.
• Под сиденьем – компактно, но провода придётся тянуть через салон (7–10 м).

Соединение аккумуляторов выполняется через разделительное реле или изолятор батарей. Реле на 150–200 А предотвращает разряд основного аккумулятора при выключенном двигателе, а изолятор (например, модели от Stinger или Kicker) обеспечивает независимое питание усилителя без нагрузки на штатную сеть. Без этих компонентов дополнительный аккумулятор быстро разрядится или выведет из строя генератор.

Расчёт сечения силового кабеля для подключения второго аккумулятора:

• До 500 Вт RMS – 4 AWG (21,2 мм²).
• 500–1000 Вт RMS – 2 AWG (33,6 мм²).
• 1000–2000 Вт RMS – 0 AWG (53,5 мм²).
• Свыше 2000 Вт RMS – 0/2 AWG (двойной кабель).

Использование кабеля меньшего сечения приведёт к падению напряжения на 0,5–1 В на метр длины, что критично для стабильной работы усилителя.

Дополнительный аккумулятор не решит проблему слабого генератора. Если штатный генератор выдаёт менее 100 А, его замена на модель на 140–200 А (например, от Bosch или Valeo) станет первоочередной задачей. Без этого даже два аккумулятора по 100 А·ч не обеспечат стабильное питание системы мощностью 3000 Вт RMS при работающем двигателе.

Особенности подключения усилителя через конденсатор

Конденсатор в цепи питания автомобильного усилителя решает проблему просадок напряжения при резких пиковых нагрузках, особенно в системах с мощными низкочастотными динамиками. Оптимальная ёмкость рассчитывается по формуле: 1 фарад на каждые 1000 Вт RMS мощности усилителя. Например, для усилителя на 600 Вт достаточно конденсатора на 0,5–0,68 Ф. Превышение ёмкости не улучшит стабильность, но увеличит время зарядки и риск повреждения бортовой сети.

Перед установкой конденсатор необходимо зарядить через резистор 10–50 Ом мощностью 10–25 Вт. Это предотвращает бросок тока, способный повредить предохранители или аккумулятор. Время зарядки зависит от ёмкости: для 1 Ф при токе 1 А – около 60 секунд. После зарядки резистор удаляется, а конденсатор подключается напрямую. Игнорирование этого этапа сокращает срок службы конденсатора и увеличивает нагрузку на генератор.

Расположение конденсатора критично: расстояние до усилителя не должно превышать 30–50 см. При большей дистанции эффективность снижается из-за индуктивности проводов. Монтаж в моторном отсеке нежелателен – вибрации и перепады температур ускоряют деградацию электролита. Идеальное место – багажник, рядом с усилителем, на металлической поверхности для надёжного заземления.

Конденсатор не заменяет качественную силовую проводку и не компенсирует слабый аккумулятор или генератор. При установке проверяйте напряжение на клеммах усилителя под нагрузкой: просадка ниже 12,5 В указывает на необходимость усиления питания. Регулярно контролируйте состояние конденсатора – вздутие корпуса или утечка электролита требуют немедленной замены.

Как правильно рассчитать сечение проводов для питания усилителя

Сечение проводов определяется по току потребления усилителя и длине кабеля. Для расчета используйте формулу: S = (I × L × 0,0175) / ΔU, где S – сечение в мм², I – ток в амперах (указан в спецификации усилителя или рассчитывается как мощность в ваттах, деленная на напряжение бортовой сети, обычно 12–14 В), L – длина провода в метрах (в обе стороны), ΔU – допустимое падение напряжения (не более 0,5 В для усилителей мощностью до 500 Вт и 0,2 В для более мощных систем). Например, для усилителя на 400 Вт с током 33 А и длиной провода 5 м при ΔU = 0,5 В сечение составит: (33 × 5 × 0,0175) / 0,5 ≈ 5,8 мм². Округляйте в большую сторону до ближайшего стандартного значения (6 мм²).

Материал провода влияет на сопротивление: медь предпочтительнее алюминия из-за меньшего удельного сопротивления (0,0175 Ом·мм²/м против 0,028 Ом·мм²/м). При использовании алюминия сечение увеличивайте в 1,6 раза. Изоляция должна выдерживать температуру не ниже 105°C (например, силиконовая или тефлоновая), особенно для проводов, прокладываемых в моторном отсеке или рядом с выхлопной системой. Избегайте многожильных проводов с тонкими жилами – они имеют большее сопротивление из-за эффекта скин-эффекта на высоких частотах.

Для систем с несколькими усилителями суммируйте токи и рассчитывайте сечение по общему потреблению. Распределительный блок (дистрибьютор питания) должен располагаться как можно ближе к аккумулятору, а провода от него к усилителям – иметь сечение, соответствующее их индивидуальному току. Не экономьте на предохранителе: его номинал должен быть на 10–20% выше максимального тока усилителя, но не превышать допустимый ток провода. Например, для провода 8 мм² (допустимый ток ~50 А) используйте предохранитель на 40–50 А.

Проверяйте расчеты практическим тестом: подключите усилитель на максимальной громкости и измерьте напряжение на его клеммах мультиметром. Если падение превышает 0,5 В, увеличьте сечение провода или сократите его длину. Для длинных трасс (более 8 м) используйте провода с сечением на 20–30% больше расчетного, чтобы компенсировать дополнительные потери. Не забывайте о заземлении: его провод должен иметь сечение не меньше питающего, а точка подключения к кузову – чистую, неокрашенную поверхность с надежным контактом.

Влияние качества заземления на работу автомобильного усилителя

Проверяйте качество заземления мультиметром: измерьте напряжение между плюсовой клеммой аккумулятора и точкой заземления усилителя при работающем двигателе на холостых оборотах. Разница не должна превышать 0,2 В – иначе требуется переподключение. Избегайте последовательного заземления (когда несколько устройств подключены к одной точке через цепочку), так как это увеличивает сопротивление и создает петли заземления. Для многоканальных систем используйте отдельные провода сечением не менее 16 мм², сводя их в одну точку на кузове.

Сравнение линейных и импульсных блоков питания для автозвука

Линейные блоки питания (ЛБП) работают по принципу понижения напряжения через трансформатор с последующим линейным стабилизатором. Их КПД редко превышает 50–60% из-за тепловых потерь на регулирующих элементах, что критично для автозвука, где каждый ватт на счету. Однако они обеспечивают минимальный уровень пульсаций выходного напряжения – менее 5 мВ, что делает их идеальными для высокочувствительных аудиосистем с низким уровнем шума.

Импульсные блоки питания (ИБП) используют высокочастотное преобразование (20–200 кГц) с широтно-импульсной модуляцией. КПД достигает 85–95%, что снижает нагрузку на бортовую сеть автомобиля и уменьшает тепловыделение. Но из-за коммутационных процессов уровень пульсаций выше – от 20 до 100 мВ, что может проявляться в виде высокочастотного фона в аудиотракте, особенно при некачественной фильтрации.

Габариты и вес – ключевое преимущество ИБП. Для получения 1000 Вт мощности линейный блок потребует трансформатора массой 8–12 кг, тогда как импульсный справится с аналогичной задачей при весе 1,5–2,5 кг. Это критично для установки в ограниченном пространстве автомобиля, например, в дверях или под сиденьями. Однако компактность ИБП достигается за счет сложной схемотехники, что повышает стоимость ремонта при выходе из строя.

Надежность ЛБП выше благодаря простоте конструкции: отсутствие высокочастотных компонентов и минимальное количество активных элементов снижает риск внезапных отказов. Импульсные блоки уязвимы к перегреву, скачкам напряжения и электромагнитным помехам, особенно в условиях автомобильной сети с нестабильным питанием. При этом современные ИБП с активным PFC и защитой от перенапряжения демонстрируют ресурс до 50 000 часов, что сопоставимо с ЛБП.

Стоимость линейных блоков питания для автозвука начинается от 3000 рублей за модели мощностью 300–500 Вт, тогда как импульсные аналоги с теми же характеристиками обойдутся в 5000–8000 рублей. Разница обусловлена необходимостью использования дорогих компонентов: высокочастотных дросселей, быстродействующих диодов Шоттки и контроллеров с обратной связью. Однако для систем с потреблением свыше 1000 Вт экономия на весе и энергоэффективности оправдывает затраты.

Линейные блоки питания предпочтительны для аудиофильских установок с акцентом на чистоту звука, где допустимы потери мощности. Например, в системах с ламповыми усилителями или высокоомными нагрузками (4–8 Ом) ЛБП обеспечивает стабильное питание без фазовых искажений. Импульсные блоки незаменимы в соревнованиях по автозвуку (SPL), где требуется максимальная мощность при минимальных габаритах, а небольшие пульсации компенсируются цифровой обработкой сигнала.

При выборе между ЛБП и ИБП учитывайте тип усилителя. Для аналоговых усилителей класса AB с чувствительностью 0,5–1 В оптимальны линейные блоки, так как они исключают проникновение высокочастотных помех в аудиотракт. Цифровые усилители класса D с встроенными фильтрами менее критичны к пульсациям, поэтому для них ИБП – более рациональное решение, особенно при ограниченном пространстве.

В реальных условиях эксплуатации ИБП выигрывает по энергоэффективности: при работе на холостом ходу он потребляет на 30–40% меньше энергии, чем ЛБП. Это продлевает срок службы аккумулятора и снижает нагрузку на генератор. Однако при питании от слабой бортовой сети (например, в старых автомобилях) линейный блок может оказаться стабильнее, так как не создает дополнительных помех и не требует сложной обвязки для подавления шумов.
