Аккумулятор и генератор – ключевые элементы электросистемы автомобиля, от которых зависит стабильность запуска двигателя и работа бортовых потребителей. Мультиметр позволяет диагностировать их состояние без демонтажа, но только при правильной интерпретации показаний. Для проверки АКБ измеряют напряжение в трех режимах: на заглушенном двигателе, при запуске и под нагрузкой. Нормальное значение на клеммах при выключенном зажигании – 12,6–12,8 В. Падение ниже 12,4 В указывает на разряд на 50%, а ниже 12,0 В – на критическое состояние, требующее подзарядки или замены.
При работающем двигателе генератор должен выдавать 13,8–14,4 В на холостых оборотах. Превышение 14,8 В свидетельствует о неисправности реле-регулятора, а напряжение ниже 13,5 В – о слабой зарядке. Для проверки под нагрузкой (включенные фары, обогрев) допустимо снижение до 13,2 В, но не ниже. Если при увеличении оборотов до 2000–3000 напряжение не растет, диагностируют обрыв обмотки или износ щеток генератора.
Проверка тока утечки проводится при выключенном зажигании и отключенных потребителях. Мультиметр подключают в разрыв цепи между минусовой клеммой и массой. Допустимый ток утечки для большинства автомобилей – до 50 мА. Превышение 100 мА указывает на неисправность проводки или электронных модулей. Для точной диагностики генератора измеряют сопротивление обмотки ротора (2,5–5 Ом) и статора (0,2 Ом), а также проверяют диодный мост на пробой.
Используйте мультиметр с погрешностью не более ±0,5% и диапазоном измерений до 20 В для напряжения и до 10 А для тока. Измерения проводите при температуре аккумулятора 20–25°C, так как на морозе напряжение может снижаться на 0,1–0,2 В без потери емкости. Записывайте показания в динамике: скачки напряжения при изменении оборотов или включении нагрузки – признак нестабильной работы генератора.
Какие параметры аккумулятора нужно измерять мультиметром
Напряжение разомкнутой цепи (НРЦ) – ключевой параметр, показывающий состояние заряда аккумулятора без нагрузки. Для 12-вольтовой батареи нормальное значение в покое составляет 12,6–12,8 В. Если мультиметр показывает 12,4 В и ниже, аккумулятор разряжен на 50% или более. При 12,0 В и ниже эксплуатация недопустима – требуется зарядка или замена. Измерения проводят через 2–3 часа после остановки двигателя, чтобы исключить влияние поверхностного заряда.
Напряжение под нагрузкой проверяют при включённом зажигании и работающем стартере. В момент прокрутки коленвала напряжение не должно падать ниже 9,6 В для исправного аккумулятора. Падение до 8–9 В указывает на потерю ёмкости или сульфатацию пластин. Для точной диагностики используют нагрузочную вилку, но мультиметр даёт первичную оценку. Если напряжение восстанавливается до 12,4 В за 10–15 секунд после остановки стартера, батарея сохраняет работоспособность.
Ток утечки измеряют при выключенном зажигании и всех потребителях. Допустимое значение – до 50 мА для современных автомобилей. Превышение до 100 мА свидетельствует о неисправности электрооборудования (например, неотключённых габаритах или сигнализации). Ток свыше 200 мА приводит к быстрому разряду аккумулятора. Для проверки мультиметр переключают в режим измерения тока (10 А), подключают в разрыв цепи между минусовой клеммой и массой. Если ток утечки в норме, но аккумулятор разряжается – проверяют саморазряд батареи.
Плотность электролита косвенно оценивают по напряжению, но для обслуживаемых аккумуляторов используют ареометр. При 12,6 В плотность должна быть 1,27–1,28 г/см³. Падение плотности на 0,01 г/см³ соответствует снижению заряда на 6–8%. Если плотность ниже 1,20 г/см³, аккумулятор требует зарядки или восстановления. В необслуживаемых батареях этот параметр не контролируется, но напряжение НРЦ даёт аналогичную информацию.
Пусковой ток (CCA) – параметр, указанный на корпусе аккумулятора, но его реальное значение проверяют редко из-за сложности. Мультиметр не измеряет CCA напрямую, но косвенно оценить можно: при прокрутке стартера напряжение не должно падать ниже 9,6 В. Если падение сильнее, а батарея новая – возможен заводской брак или несоответствие заявленным характеристикам. Для точной проверки используют специальные тестеры.
Температурная коррекция напряжения необходима при диагностике в холодное время. При −18°C напряжение НРЦ исправного аккумулятора должно быть не ниже 12,4 В. Если значение ниже 12,0 В, батарея не обеспечит пуск двигателя. В жару (+30°C и выше) напряжение может подниматься до 13,0 В без нагрузки – это нормально. Мультиметр не компенсирует температуру автоматически, поэтому корректируют показания вручную: на каждые 10°C ниже 25°C добавляют 0,03 В к измеренному значению.
Сопротивление внутреннее – параметр, который мультиметр измеряет косвенно. Для этого сравнивают напряжение НРЦ и под нагрузкой (например, при включённых фарах). Разница более 0,5 В указывает на высокое внутреннее сопротивление, вызванное сульфатацией или разрушением пластин. Нормальное сопротивление для новой батареи – 5–7 мОм. Превышение 20 мОм говорит о критическом износе.
Напряжение зарядки от генератора проверяют при работающем двигателе на холостых оборотах. Норма – 13,8–14,4 В. Превышение 14,8 В приводит к перезаряду и кипению электролита, ниже 13,5 В – к недозаряду. Если напряжение стабильно на уровне 12,0–12,5 В, генератор неисправен. Для точной диагностики измеряют напряжение на клеммах аккумулятора и на выходе генератора – разница не должна превышать 0,2 В.
Как правильно подключить мультиметр для проверки напряжения АКБ
Перед началом измерений установите мультиметр в режим постоянного напряжения (DCV). Для проверки автомобильного аккумулятора выберите диапазон 20 В, так как номинальное напряжение АКБ составляет 12,6 В, а рабочий диапазон – от 11,5 до 14,8 В. Неправильный выбор режима приведёт к некорректным показаниям или повреждению прибора.
Отключите все потребители электроэнергии в автомобиле: фары, магнитолу, климат-контроль. Даже малая нагрузка исказит результаты, особенно если аккумулятор разряжен. Если двигатель работал, дайте ему остыть 10–15 минут – напряжение на клеммах сразу после остановки может быть завышено из-за остаточного заряда.
Подсоедините красный щуп мультиметра к положительной клемме аккумулятора, чёрный – к отрицательной. Убедитесь, что контакт плотный: окисление или грязь на клеммах создают дополнительное сопротивление, занижая показания на 0,1–0,3 В. Если клеммы покрыты налётом, очистите их металлической щёткой или наждачной бумагой.
При измерении напряжения на работающем двигателе подключение остаётся тем же, но обороты должны быть в пределах 1500–2000 об/мин. Генератор в этом режиме выдаёт 13,8–14,4 В – значение ниже 13,5 В указывает на недозаряд, выше 14,8 В – на перезаряд, что опасно для АКБ и электроники.
Не допускайте короткого замыкания щупов между собой или на корпус автомобиля. Это выведет мультиметр из строя или спровоцирует искрение, особенно если аккумулятор обслуживаемый и выделяет водород. При работе с АКБ в моторном отсеке снимите металлические украшения и используйте инструмент с изолированными ручками.
Для точной оценки состояния аккумулятора проведите два измерения: на заглушенном двигателе и через 5–10 секунд после включения дальнего света. Разница в показаниях не должна превышать 0,5 В. Если напряжение проседает сильнее, АКБ либо разряжен, либо потерял ёмкость из-за сульфатации пластин.
Записывайте результаты измерений. На заглушенном двигателе напряжение 12,6–12,8 В говорит о 100% заряде, 12,3–12,5 В – о 75%, 12,0–12,2 В – о 50%, ниже 11,9 В – о глубоком разряде. При работающем генераторе значения должны стабилизироваться в пределах 13,8–14,4 В независимо от нагрузки.
Если мультиметр показывает напряжение ниже 10 В на заглушенном двигателе, аккумулятор неисправен или требует десульфатации. При значениях выше 15 В на работающем двигателе проверьте реле-регулятор генератора – перезаряд разрушает АКБ за несколько дней. В обоих случаях необходима диагностика электрооборудования.

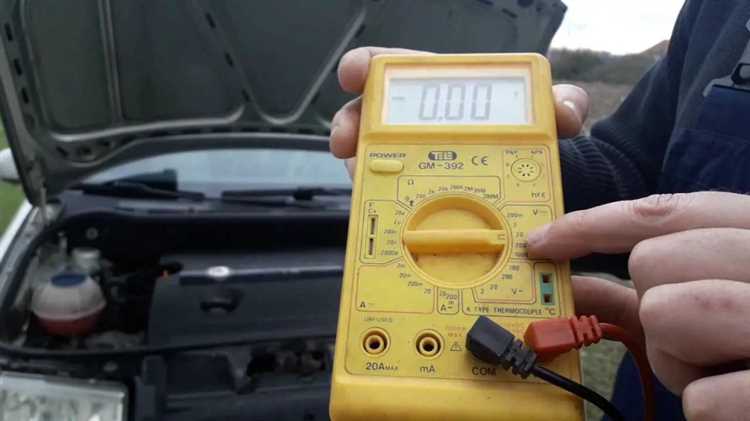

Определение состояния аккумулятора по показаниям мультиметра
Проверка напряжения аккумулятора мультиметром – первый шаг для оценки его состояния. Установите прибор в режим измерения постоянного напряжения (DCV) на предел 20 В. Подключите красный щуп к положительной клемме, черный – к отрицательной. В покое (двигатель заглушен, потребители отключены) исправный аккумулятор должен показывать 12,6–12,8 В. Значение ниже 12,4 В указывает на разряд более 50%, что требует подзарядки. Если напряжение падает до 12,0 В и ниже – аккумулятор глубоко разряжен, что сокращает его ресурс.
После запуска двигателя напряжение должно вырасти до 13,8–14,4 В. Превышение 14,8 В сигнализирует о неисправности реле-регулятора или генератора, что приводит к перезаряду и кипению электролита. Если напряжение остается на уровне 12,5–13,0 В – генератор не обеспечивает достаточной зарядки, и аккумулятор будет постепенно разряжаться даже при работающем двигателе.
Для оценки пускового тока измерьте напряжение при прокрутке стартера. Включите мультиметр в режим измерения минимального напряжения (Min/Max) и попросите помощника запустить двигатель. Падение напряжения ниже 10 В свидетельствует о слабой емкости аккумулятора или сульфатации пластин. Если напряжение проседает до 9 В и ниже – аккумулятор не способен обеспечить пуск в холодное время года и требует замены.
Проверка под нагрузкой дает более точную картину. Используйте нагрузочную вилку или включите дальний свет и печку на максимальный режим. Через 30 секунд напряжение не должно опускаться ниже 11,0 В. Если оно падает до 10,5 В и ниже – аккумулятор не держит нагрузку, что говорит о потере емкости или внутренних повреждениях. В таких случаях зарядка не восстановит работоспособность.
Температура окружающей среды влияет на показания. При -18°C напряжение исправного аккумулятора в покое может снижаться до 12,4 В из-за увеличения внутреннего сопротивления. Однако при запуске двигателя просадка не должна превышать 1 В от исходного значения. Если разница больше – аккумулятор не справляется с нагрузкой в мороз.
Сравните показания мультиметра с данными бортового компьютера. Расхождение более 0,2 В указывает на неисправность датчика напряжения или окисление клемм. Очистите контакты наждачной бумагой и обработайте их токопроводящей смазкой. Повторите измерения – если разница сохраняется, проверьте целостность проводки от генератора к аккумулятору.
Регулярный мониторинг напряжения позволяет выявить проблемы на ранней стадии. Записывайте показания мультиметра каждые 2–3 месяца, особенно перед зимним сезоном. Если напряжение в покое систематически падает ниже 12,5 В без видимых причин – проведите диагностику утечки тока или замените аккумулятор, не дожидаясь полного отказа.
Проверка генератора на холостом ходу и под нагрузкой
Для диагностики генератора мультиметром установите режим измерения постоянного напряжения (DC) в диапазоне 20 В. Подключите щупы к клеммам аккумулятора: красный – к «+», черный – к «–». Запустите двигатель и дайте ему поработать на холостом ходу (800–1000 об/мин). Нормальное напряжение должно составлять 13,8–14,4 В. Если показания ниже 13,5 В – генератор недозаряжает АКБ, выше 14,8 В – возможен перезаряд, что приводит к кипению электролита.
Проверка под нагрузкой требует включения мощных потребителей: дальний свет, обогрев заднего стекла, вентилятор печки на максимум. Напряжение не должно опускаться ниже 13,2 В. Падение до 12,8 В и ниже указывает на износ щеток, неисправность диодного моста или ослабление натяжения ремня. При резком снижении оборотов двигателя (например, при переключении передач) напряжение может кратковременно проседать до 12,5 В, но должно быстро восстанавливаться.
- При проверке на холостом ходу отключите все дополнительные потребители (магнитолу, кондиционер).
- Используйте мультиметр с погрешностью не более ±0,5% для точных измерений.
- Измеряйте напряжение непосредственно на клеммах АКБ, а не на проводах генератора – это исключит влияние переходных сопротивлений.
Если генератор исправен, но напряжение нестабильно, проверьте состояние ремня привода. Его прогиб при нажатии с усилием 10 кгс должен составлять 8–12 мм. Изношенный или растянутый ремень проскальзывает, снижая эффективность генератора. Также осмотрите контакты на предмет окисления: очистите их наждачной бумагой (зернистость P400) и обработайте токопроводящей смазкой.
Для углубленной диагностики измерьте напряжение на выходе генератора (клемма «B+»). Разница между показаниями на АКБ и генераторе не должна превышать 0,2 В. Превышение этого значения указывает на плохой контакт в цепи или неисправность силового провода. При наличии осциллографа проверьте форму выходного сигнала: пульсации напряжения не должны превышать 0,5 В (пик-пик) – их увеличение свидетельствует о неисправности диодного моста.
В случае выявления отклонений замените неисправные компоненты. Для генераторов переменного тока с регулятором напряжения встроенного типа (например, на ВАЗ 2110) допустимое падение напряжения под нагрузкой – не более 0,5 В от значения на холостом ходу. Если регулятор внешний (как на старых моделях ГАЗ), проверьте его отдельно, подав на вход 12 В и измерив выходное напряжение – оно должно регулироваться в пределах 13,5–14,5 В при изменении оборотов.
Как измерить выходное напряжение генератора мультиметром
Подключите мультиметр в режиме измерения постоянного напряжения (DC) с диапазоном 20 В. Красный щуп присоедините к клемме «B+» генератора или плюсовой клемме аккумулятора, чёрный – к минусовой клемме или корпусу автомобиля. Запустите двигатель и установите обороты около 2000 об/мин. Нормальное напряжение на холостом ходу должно составлять 13,8–14,4 В. Если показания ниже 13,5 В или выше 14,8 В, генератор требует диагностики.
Проверьте напряжение при включённых потребителях: ближний свет, обогрев заднего стекла, вентилятор печки. При нагрузке допустимо падение до 13,5 В, но не ниже. Если напряжение проседает сильнее, возможен износ щёток, неисправность регулятора или диодного моста. Зафиксируйте показания на 3–5 секунд – резкие скачки указывают на нестабильную работу генератора.
Сравните показания на клеммах аккумулятора и непосредственно на генераторе. Разница более 0,2 В свидетельствует о плохом контакте в цепи или окислении клемм. Очистите соединения и протяните крепления. При отсутствии изменений проверьте целостность проводов между генератором и аккумулятором – обрыв или короткое замыкание вызовут аналогичные симптомы.
Заглушите двигатель и измерьте напряжение на аккумуляторе без нагрузки. Оно должно быть в пределах 12,6–12,8 В. Если ниже – аккумулятор разряжен или недозаряжается из-за неисправного генератора. Повторите тест после поездки: напряжение должно подняться до 13,2–14,4 В. Постоянно низкие значения при работающем двигателе – признак выхода из строя регулятора напряжения или износа обмоток статора.
Диагностика диодного моста генератора с помощью мультиметра
Диодный мост – ключевой элемент генератора, преобразующий переменный ток в постоянный. Для проверки потребуется мультиметр в режиме измерения сопротивления (200–2000 Ом) или проверки диодов (символ диода на приборе). Отсоедините генератор от бортовой сети, снимите защитный кожух и найдите диодный мост – обычно это плата с шестью диодами (три положительных, три отрицательных). Перед началом замеров убедитесь, что аккумулятор отключён, а контакты моста очищены от окислов.
- Если хотя бы один диод неисправен, мост подлежит замене – ремонт отдельных элементов нецелесообразен.
Типичные ошибки при проверке аккумулятора и генератора
Неправильная нагрузка при тестировании – ещё одна распространённая проблема. Многие проверяют генератор только на холостых оборотах, не учитывая, что при 2000 об/мин напряжение должно стабильно держаться в пределах 13,8–14,4 В. Если при включении фар, печки и обогрева заднего стекла показания падают ниже 13 В – генератор не справляется. Также опасно тестировать АКБ под нагрузкой (например, стартером) без предварительной проверки напряжения без нагрузки: если батарея изначально разряжена, пусковые токи могут окончательно вывести её из строя. Всегда начинайте с базовой диагностики и постепенно увеличивайте нагрузку.
Когда стоит заменить аккумулятор или генератор по результатам теста
Аккумулятор подлежит замене, если напряжение покоя (при выключенном двигателе) ниже 12,4 В после полной зарядки. При запуске двигателя падение напряжения ниже 10 В указывает на критическую потерю емкости – такие батареи не держат заряд и могут подвести в мороз. Если при проверке под нагрузкой (включенные фары, печка) напряжение проседает до 9,5 В и ниже, это сигнал о необратимой сульфатации пластин или внутреннем коротком замыкании.
Генератор требует замены, когда напряжение на клеммах при работающем двигателе (2000–3000 об/мин) выходит за пределы 13,8–14,5 В. Значения ниже 13,5 В свидетельствуют о слабом заряде, выше 14,8 В – о перезаряде, что разрушает аккумулятор и электронику. Если при включении потребителей (фары, обогрев) напряжение падает более чем на 0,5 В, это указывает на износ щеток, диодного моста или регулятора напряжения.
Пульсации напряжения генератора свыше 0,5 В (измеряются в режиме AC мультиметра) говорят о неисправности диодов или обмотки статора. Такие колебания вызывают помехи в бортовой сети, сбои в работе ЭБУ и преждевременный выход из строя электроники. Если после замены ремня и проверки контактов проблема сохраняется, генератор подлежит ремонту или замене.
Аккумулятор с внутренним сопротивлением выше 20 мОм (измеряется специальным тестером) не способен отдавать пусковой ток, заявленный производителем. Даже если напряжение в норме, высокое сопротивление приводит к быстрому разряду под нагрузкой. В таких случаях замена неизбежна, особенно перед зимним сезоном.
Если генератор не выдает стабильное напряжение при изменении оборотов (например, скачки от 13,2 до 14,7 В), это признак неисправности регулятора напряжения. Проверка на стенде подтвердит диагноз – ремонт часто экономически нецелесообразен, проще установить новый узел. Особенно критично для автомобилей с чувствительной электроникой (адаптивные системы, блоки управления).
Аккумулятор, который не держит заряд после 12-часовой зарядки (напряжение падает ниже 12,6 В за сутки), имеет глубокую сульфатацию или поврежденные пластины. Попытки восстановления редко дают долговременный эффект – через 2–3 месяца проблема возвращается. Генератор с механическими повреждениями (трещины корпуса, люфт шкива) также не подлежит ремонту и требует замены.
