Как работает генератор на транзисторе

Транзисторный генератор – это устройство, преобразующее энергию источника постоянного тока в переменное напряжение заданной частоты. В основе его работы лежит положительная обратная связь, обеспечивающая самовозбуждение колебаний. Для стабильной генерации необходимо выполнение двух условий: баланса амплитуд (коэффициент усиления должен компенсировать потери в цепи) и баланса фаз (суммарный фазовый сдвиг в контуре должен быть кратен 360°). На практике это достигается подбором параметров транзистора, элементов обратной связи и частотно-задающей цепи.

В простейших схемах, таких как LC-генератор Хартли или Колпитца, частота колебаний определяется резонансными свойствами колебательного контура. Для Хартли характерно использование отвода от катушки индуктивности, а для Колпитца – емкостного делителя. Типичные значения частот для таких схем лежат в диапазоне от десятков килогерц до единиц мегагерц. При проектировании важно учитывать добротность контура: низкая добротность (Q < 10) приводит к нестабильности частоты и искажению формы сигнала.

Транзистор в генераторе работает в режиме класса C или класса AB, что обеспечивает высокую эффективность преобразования энергии. В классе C угол отсечки составляет 90–120°, что минимизирует рассеиваемую мощность, но требует тщательной настройки смещения. Для стабилизации рабочей точки рекомендуется использовать резистивный делитель напряжения с температурной компенсацией (например, термисторы или диоды в цепи базы). При выборе транзистора критичны параметры: граничная частота f_T (должна превышать рабочую частоту в 5–10 раз) и максимально допустимое напряжение коллектор-эмиттер U_{КЭ max}.

Обратная связь в генераторе реализуется через трансформаторную, автотрансформаторную или емкостную связь. В схеме Хартли коэффициент обратной связи β определяется отношением индуктивностей отвода и всей катушки: β = L₂ / (L₁ + L₂). Оптимальное значение β лежит в пределах 0,1–0,3. Для Колпитца аналогичный параметр зависит от емкостей делителя: β = C₁ / (C₁ + C₂). Недостаточная обратная связь приводит к срыву генерации, избыточная – к искажениям и перегрузке транзистора.

Как выбрать транзистор для генератора с заданной частотой

Для генератора с частотой до 100 МГц подходят биполярные транзисторы с граничной частотой *f_T* не менее 300 МГц (например, 2N3904, BC547). При частотах 100–500 МГц требуются приборы с *f_T* ≥ 1 ГГц (KT315, BFR92). Для СВЧ-диапазона (выше 1 ГГц) используйте GaAs- или SiGe-транзисторы с *f_T* ≥ 5 ГГц (NE3210S01, BFP420). Учитывайте также максимальную рассеиваемую мощность *P_C* – для маломощных генераторов (до 1 Вт) достаточно 200–500 мВт, для более мощных – 1 Вт и выше. Параметр *h_FE* (коэффициент усиления по току) должен быть не менее 50–100 для стабильной работы.

При выборе обращайте внимание на емкости переходов: *C_be* и *C_bc* должны быть минимальны (единицы пикофарад), чтобы не ограничивать верхнюю частоту. Для генераторов с низким уровнем шума предпочтительны транзисторы с низким коэффициентом шума *NF* (например, BFU725F для 2,4 ГГц). В схемах с высокой температурной стабильностью используйте транзисторы с малым температурным дрейфом параметров (серии 2SC3356, BFP640). Проверяйте предельные напряжения *V_CE* и *V_BE* – они должны превышать рабочие значения не менее чем на 30%.

Основные элементы схемы и их роль в формировании колебаний

Транзисторный генератор строится на трех ключевых компонентах: активном элементе (биполярный или полевой транзистор), колебательном контуре (LC-цепочка) и цепи обратной связи. Транзистор выполняет функцию усилителя, преобразуя энергию источника питания в переменный сигнал. Для биполярных транзисторов оптимальный режим работы достигается при токе коллектора 1–10 мА и напряжении коллектор-эмиттер 5–15 В, что обеспечивает максимальную крутизну характеристики и минимальные нелинейные искажения. Колебательный контур, состоящий из катушки индуктивности (L) и конденсатора (C), определяет частоту генерации по формуле f = 1/(2π√(LC)). Например, при L = 10 мкГн и C = 100 пФ частота составит ~5 МГц. Обратная связь, реализуемая через емкостной или индуктивный делитель, возвращает часть выходного сигнала на вход транзистора, компенсируя потери в контуре и поддерживая автоколебания.

• Транзистор – выбирается с учетом граничной частоты f_T (должна превышать рабочую частоту генератора в 5–10 раз) и коэффициента усиления по току h_21э (не менее 50 для биполярных). Для высокочастотных схем предпочтительны транзисторы с малой емкостью переходов (например, КТ315, 2N3904).
• Колебательный контур – добротность Q должна быть не менее 20–30 для стабильной генерации. Катушки индуктивности рекомендуется выполнять на ферритовых сердечниках с магнитной проницаемостью 100–1000 для снижения габаритов и повышения добротности. Конденсаторы выбираются с малым температурным коэффициентом (например, керамические NP0).
• Обратная связь – коэффициент обратной связи β должен удовлетворять условию βK ≥ 1, где K – коэффициент усиления транзистора. Для емкостной обратной связи используют делитель из двух конденсаторов, причем их соотношение определяет глубину обратной связи: C₁/C₂ ≈ 0,1–0,3 для устойчивой генерации.

Расчёт параметров колебательного контура для стабильной генерации

Добротность контура Q напрямую влияет на стабильность генерации и определяется как Q = (1/R)√(L/C), где R – эквивалентное сопротивление потерь. Для схемы с L = 10 мкГн, C = 2,53 нФ и R = 5 Ом добротность составит ~125. Чтобы избежать самовозбуждения на паразитных частотах, ограничивайте Q значением 50–150: при Q > 200 возрастает риск нестабильности из-за влияния внешних факторов, а при Q < 30 снижается амплитуда колебаний.

Для минимизации фазовых шумов и температурного дрейфа частоты применяйте термокомпенсацию: параллельно основному конденсатору подключите варикап с обратным смещением, управляемым термистором. Например, при использовании варикапа BB145 и термистора NTC 10 кОм с β = 3950 K удаётся снизить температурный коэффициент частоты до 5 ppm/°C в диапазоне 0–50°C. Рассчитывайте номиналы резисторов делителя напряжения для варикапа так, чтобы изменение ёмкости не превышало 10% от номинала C при крайних температурах.

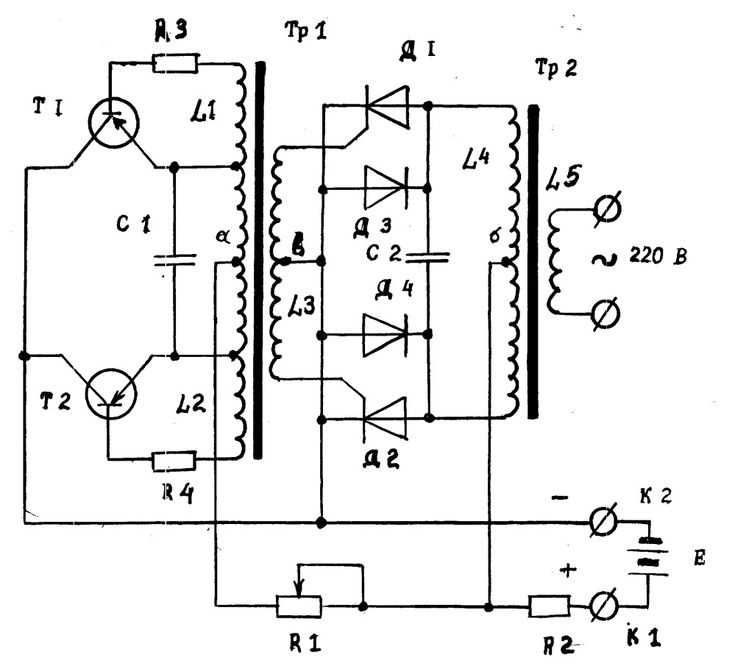

Способы подачи обратной связи в транзисторных генераторах

Обратная связь в транзисторных генераторах обеспечивает самовозбуждение и стабилизацию колебаний. Основные методы реализуются через емкостную, индуктивную или резистивную связь между выходом и входом схемы. Выбор способа зависит от требуемой частоты генерации, амплитуды сигнала и условий эксплуатации.

Емкостная обратная связь применяется в схемах Колпитца и Клаппа. В генераторе Колпитца обратная связь формируется делителем из двух конденсаторов, подключенных к базе и эмиттеру транзистора. Коэффициент обратной связи определяется отношением емкостей: β = C₁ / (C₁ + C₂). Для стабильной работы рекомендуется выбирать C₁ ≈ 2·C₂, что обеспечивает оптимальное соотношение между амплитудой и частотной стабильностью.

Индуктивная обратная связь характерна для схем Хартли. Здесь обратная связь реализуется через отвод от катушки индуктивности, подключенной к коллектору транзистора. Коэффициент обратной связи зависит от положения отвода: β = L₂ / (L₁ + L₂), где L₁ и L₂ – индуктивности секций катушки. Для минимизации паразитных эффектов отвод рекомендуется располагать на 1/3–1/4 длины катушки от заземленного конца.

Резистивная обратная связь используется в RC-генераторах, например, в схеме с фазосдвигающей цепочкой. Здесь обратная связь подается через цепь из трех RC-звеньев, каждое из которых сдвигает фазу на 60°. Для самовозбуждения необходимо, чтобы общее усиление транзистора компенсировало затухание в цепи обратной связи. Типовые значения резисторов и конденсаторов подбираются из условия: R·C = 1 / (2π·f), где f – частота генерации.

В генераторах с кварцевой стабилизацией обратная связь реализуется через пьезоэлектрический резонатор. Кварц включается между базой и коллектором транзистора, обеспечивая высокую стабильность частоты за счет резонансных свойств. Для надежного запуска генератора параллельно кварцу подключают резистор сопротивлением 1–10 МОм, а последовательно – конденсатор емкостью 10–100 пФ для подстройки частоты.

В дифференциальных генераторах обратная связь подается через перекрестные связи между транзисторами. Например, в схеме с двумя транзисторами выход одного подключается ко входу другого через конденсатор или резистор. Коэффициент обратной связи регулируется отношением сопротивлений в цепях эмиттеров. Такая конфигурация обеспечивает симметричный выходной сигнал и устойчивость к внешним помехам.

Для генераторов СВЧ-диапазона применяется обратная связь через микрополосковые линии или резонаторы. В таких схемах обратная связь формируется за счет электромагнитной связи между линиями передачи, подключенными к коллектору и базе транзистора. Длина линий выбирается кратной четверти длины волны генерируемого сигнала, что обеспечивает необходимый фазовый сдвиг.

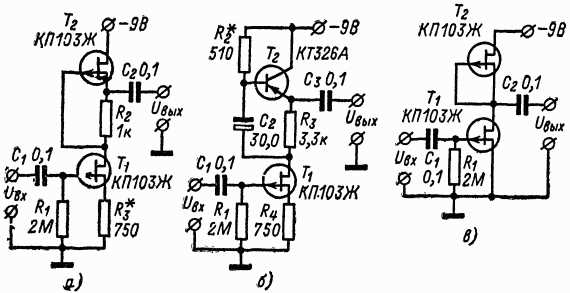

Методы стабилизации амплитуды выходного сигнала

Стабилизация амплитуды в транзисторных генераторах достигается за счёт обратной связи, корректирующей параметры схемы при отклонениях выходного напряжения. Наиболее распространённый подход – использование автоматической регулировки усиления (АРУ), где часть выходного сигнала детектируется, сравнивается с опорным уровнем и подаётся на управляющий элемент (например, варикап или транзистор в цепи смещения). Для высокочастотных генераторов (1–100 МГц) эффективны схемы с диодными детекторами, обеспечивающие время реакции менее 1 мкс при изменении нагрузки на 20%.

В схемах с термисторной стабилизацией применяют терморезисторы с отрицательным температурным коэффициентом (NTC), включённые в цепь смещения транзистора. При росте амплитуды сигнала увеличивается мощность рассеивания на термисторе, его сопротивление падает, что снижает коэффициент усиления. Метод прост в реализации, но ограничен инерционностью (постоянная времени 0,1–1 с) и требует подбора термистора с характеристикой, соответствующей рабочему диапазону температур (обычно −20…+85°C).

Для прецизионных генераторов используют дифференциальные усилители с обратной связью, где выходной сигнал сравнивается с эталонным напряжением через операционный усилитель. Погрешность стабилизации в таких схемах не превышает 0,1% при изменении питающего напряжения на ±10%. Ключевой параметр – коэффициент подавления синфазного сигнала ОУ (не менее 80 дБ), иначе дрейф нуля приведёт к искажениям амплитуды. Рекомендуется применять ОУ с малым входным током смещения (менее 1 нА), например, OP07 или AD8628.

В импульсных генераторах стабилизацию обеспечивают пиковые детекторы с удержанием, фиксирующие максимальное значение сигнала на время, достаточное для коррекции. Схема включает диод Шоттки (например, 1N5711), конденсатор (10–100 нФ) и разрядный транзистор. Для исключения влияния паразитных ёмкостей время удержания выбирают в 5–10 раз больше периода сигнала. При частоте 1 МГц оптимальная ёмкость конденсатора – 47 нФ, что обеспечивает стабильность амплитуды ±2% при изменении скважности от 2 до 10.

В генераторах с кварцевой стабилизацией частоты амплитуду регулируют ограничителями на стабилитронах, подключёнными параллельно нагрузке. Стабилитроны (например, BZX84C5V1) выбирают с напряжением стабилизации, равным 1,1–1,3 от требуемой амплитуды. Метод груб, но эффективен для сигналов с амплитудой до 10 В, где допустимы нелинейные искажения до 5%. Для снижения шумов стабилитроны шунтируют конденсаторами (0,1 мкФ), а их рабочий ток ограничивают резистором (1–10 кОм).

Альтернативный подход – широтно-импульсная модуляция (ШИМ) питания транзистора, где коэффициент заполнения импульсов регулируется по сигналу обратной связи. Схема требует быстродействующего компаратора (например, LM311) и ключевого транзистора (IRF510), но обеспечивает КПД до 90% и стабильность амплитуды ±0,5% в диапазоне нагрузок 50–1000 Ом. Частота ШИМ должна быть в 10–20 раз выше частоты генерации, чтобы избежать биений. Для генераторов на 10 кГц оптимальная частота модуляции – 200 кГц.

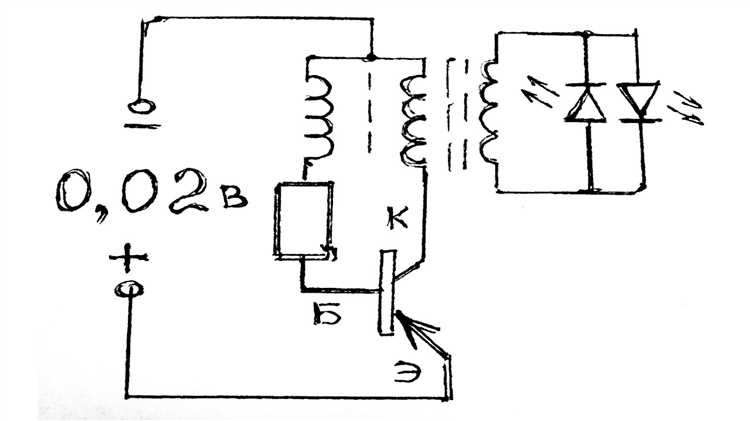

Влияние температуры на частоту и амплитуду генерации

Температурная зависимость параметров транзисторного генератора обусловлена изменением подвижности носителей заряда, ширины запрещённой зоны и теплового тока коллектора. Для кремниевых транзисторов при повышении температуры на 10°C частота генерации снижается на 0,5–2% из-за роста ёмкостей переходов (C_be, C_bc) и увеличения времени задержки сигнала. Германиевые транзисторы демонстрируют более сильную зависимость: до 3–5% на 10°C. Амплитуда выходного сигнала падает на 0,1–0,3 дБ/°C вследствие снижения коэффициента усиления по току (h_21э) и роста обратных токов утечки.

Для стабилизации частоты применяют термокомпенсирующие элементы:

• Термисторы с отрицательным ТКС в цепи обратной связи – корректируют смещение рабочей точки на 0,2–0,5 мВ/°C.
• Керамические конденсаторы с низким ТКЕ (NP0, C0G) – минимизируют дрейф частоты до 30 ppm/°C.
• Температурно-стабильные резисторы (металлоплёночные) – снижают влияние на 15–20% по сравнению с углеродными.

В схемах с кварцевой стабилизацией температурный коэффициент частоты (ТКЧ) не превышает 1–5 ppm/°C, но амплитуда всё равно падает на 0,05–0,1 дБ/°C из-за изменения динамического сопротивления резонатора.

Амплитудная нестабильность усиливается при работе на высоких частотах (>10 МГц), где тепловые шумы транзистора становятся соизмеримы с полезным сигналом. Для снижения влияния температуры на амплитуду используют:

1. Автоматическую регулировку усиления (АРУ) с термозависимым детектором – поддерживает выходной уровень с точностью ±0,5 дБ в диапазоне –20…+85°C.
2. Охлаждение активных элементов (радиаторы, термоэлектрические модули) – снижает дрейф на 40–60% при перегреве свыше +50°C.
3. Дифференциальные каскады на согласованных транзисторах – компенсируют температурный дрейф до 0,1%/°C.

При проектировании генераторов для промышленных условий (–40…+125°C) рекомендуется выбирать транзисторы с низким температурным коэффициентом напряжения база-эмиттер (ΔU_be/ΔT < –1,5 мВ/°C) и использовать термостатирование критичных узлов.

Экспериментальные данные показывают, что в LC-генераторах с биполярными транзисторами частота смещается на 10–50 кГц/°C при изменении температуры от +25 до +70°C, а амплитуда – на 1–3 дБ. Для RC-генераторов на полевых транзисторах температурный дрейф частоты составляет 0,1–0,3%/°C, но амплитуда стабильнее (±0,2 дБ/°C) благодаря высокому входному сопротивлению. При калибровке генераторов в широком температурном диапазоне необходимо учитывать гистерезис параметров: после термоциклирования остаточный дрейф частоты может достигать 0,05–0,2% от номинала.

Практические схемы подключения питания и нагрузки

В транзисторных генераторах питание подаётся через стабилизированный источник с напряжением, соответствующим рабочему диапазону транзистора. Для маломощных схем на биполярных транзисторах (например, КТ315, 2N3904) оптимальное напряжение коллектор-эмиттер – 5–12 В. При превышении этого значения возрастает риск теплового пробоя, особенно без радиатора. Для MOSFET (IRFZ44N) допустимо 12–24 В, но при токах свыше 2 А требуется охлаждение. Входное напряжение фильтруют конденсатором 100–470 мкФ параллельно с керамическим 0,1 мкФ для подавления высокочастотных помех.

Нагрузку подключают к выходу генератора через согласующий трансформатор или непосредственно, если её импеданс соответствует расчётному. Для резистивных нагрузок (лампа накаливания, нагреватель) сопротивление выбирают так, чтобы ток не превышал максимально допустимый для транзистора. Например, при питании 12 В и токе 0,5 А нагрузка должна быть не менее 24 Ом. Для индуктивных нагрузок (реле, двигатели) параллельно включают диод Шоттки (1N5819) для защиты от ЭДС самоиндукции, а последовательно – резистор 10–100 Ом для ограничения бросков тока.

В схемах с общим эмиттером питание на коллектор подают через дроссель 10–100 мкГн для развязки по высокой частоте. Базу запитывают через резистивный делитель с токами 5–10% от коллекторного, чтобы обеспечить надёжное открытие транзистора. Например, при коллекторном токе 100 мА базовый ток должен быть 5–10 мА. Делитель рассчитывают по формуле: R1 = (Uпит – 0,7 В) / Iбазы, R2 = 0,7 В / Iбазы. Для температурной стабилизации параллельно R2 ставят термистор с отрицательным ТКС.

При использовании полевых транзисторов затвор запитывают через резистор 10–100 кОм для предотвращения самовозбуждения. Для быстрого переключения применяют драйвер затвора (например, TC4427), снижающий время фронтов до 20–50 нс. Нагрузку подключают к стоку через диод (1N4007) при работе на индуктивность. В импульсных схемах параллельно нагрузке ставят снабберную цепь (R=10 Ом, C=0,1 мкФ) для подавления выбросов напряжения.

В двухтактных генераторах питание подают на среднюю точку трансформатора или через разделительные конденсаторы. Для симметрии плеч используют транзисторы одной партии с близкими параметрами h21э. Смещение баз задают резисторами 1–10 кОм, подбирая их так, чтобы ток покоя составлял 5–10% от максимального. Нагрузку подключают через трансформатор с коэффициентом трансформации, согласованным с импедансом нагрузки. Например, для динамика 8 Ом при выходной мощности 10 Вт требуется трансформатор с n=√(Rнагр / Rвых), где Rвых – выходное сопротивление схемы (обычно 50–200 Ом).

В схемах с положительной обратной связью (например, мультивибраторы) питание стабилизируют стабилитроном (1N4733A для 5 В) или интегральным стабилизатором (78L05). Нагрузку подключают через буферный каскад на эмиттерном повторителе (транзистор КТ361) для снижения влияния на частоту генерации. При работе на ёмкостную нагрузку (кабель, конденсатор) последовательно включают резистор 50–200 Ом для ограничения зарядного тока и предотвращения искажений формы сигнала.

Для защиты от перегрузок в цепь питания ставят плавкий предохранитель на 125–150% от номинального тока. В высокочастотных генераторах (свыше 1 МГц) провода питания экранируют, а землю выполняют в виде сплошной медной шины для минимизации паразитных индуктивностей. Нагрузку подключают коаксиальным кабелем с волновым сопротивлением 50 или 75 Ом, согласованным с выходным импедансом схемы. При работе на антенну используют согласующее устройство (П-контур) для компенсации реактивной составляющей.
