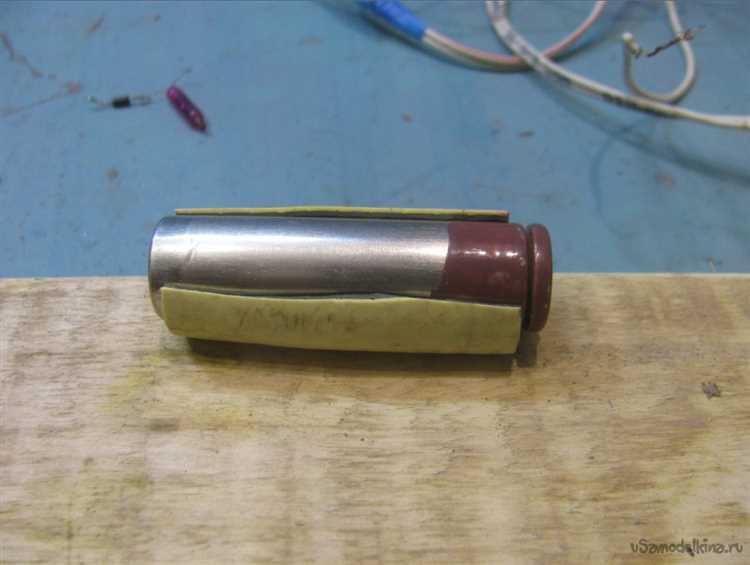

Как зарядить аккумулятор 18650 без зарядки

Аккумуляторы формата 18650 – основа многих портативных устройств: фонарей, powerbank’ов, электронных сигарет и инструментов. Стандартное напряжение разряженного элемента – 2,5–3,0 В, заряженного – 4,2 В. Превышение этих значений приводит к деградации или выходу из строя. Если штатная зарядка недоступна, используйте проверенные методы с контролем параметров.

Самый безопасный способ – USB-адаптер с ограничением тока. Подключите аккумулятор через модуль TP4056 (стоимость ~50 рублей) с защитой от перезаряда. Ток заряда на плате обычно составляет 1 А, что оптимально для большинства 18650. Избегайте дешёвых аналогов без термозащиты: перегрев сокращает ресурс на 30–50%. Для контроля используйте мультиметр – напряжение не должно превышать 4,25 В.

В полевых условиях подойдёт зарядка от автомобильного прикуривателя. Потребуется DC-DC преобразователь с регулировкой напряжения (например, LM2596). Выставьте 4,2 В и ограничьте ток на уровне 0,5–0,7 А для медленной, но безопасной зарядки. Не оставляйте аккумулятор без присмотра: при напряжении выше 4,3 В начинается разложение электролита, что снижает ёмкость на 10–15% за цикл.

Экстренный метод – параллельное подключение к заряженному аккумулятору. Соедините «+» с «+», «−» с «−» через резистор 10–20 Ом для ограничения тока. Время зарядки увеличится до 4–6 часов, но риск перезаряда минимален. Не используйте этот способ для глубоко разряженных элементов (<2,0 В) – возможен перегрев и возгорание.

Для продвинутых пользователей: лабораторный блок питания с точной настройкой. Установите напряжение 4,2 В, ток 0,3–0,5 А для аккумуляторов ёмкостью <2500 мА·ч и 0,8–1 А для более ёмких. Контролируйте температуру корпуса – при нагреве выше 45°C прервите процесс. Зарядка считается завершённой, когда ток падает до 50–100 мА.

Как использовать блок питания от ноутбука для зарядки 18650

Большинство блоков питания ноутбуков выдают напряжение 19–20 В при токе 3–6 А, что превышает допустимые параметры для литий-ионных аккумуляторов 18650 (максимум 4,2 В и 1–2 А). Чтобы избежать перезаряда или перегрева, потребуется понижающий модуль на базе микросхемы LM2596 или XL6009. Настройте его на выходное напряжение 4,2 В с помощью подстроечного резистора, предварительно измерив мультиметром. Подключите «+» блока питания к входу модуля, а «-» – к общему проводу. Выход модуля соедините с контактами аккумулятора: «+» к плюсу, «-» к минусу. Контролируйте ток заряда – он не должен превышать 1 А для большинства 18650.

Для стабилизации процесса используйте резистор на 1–2 Ом мощностью 5 Вт, включив его последовательно с аккумулятором. Это снизит пусковые токи и защитит модуль от перегрузки. Если блок питания имеет защиту от короткого замыкания, проверьте её срабатывание перед подключением – замкните выходные провода на долю секунды. При отсутствии реакции отключите питание и перепроверьте схему. Зарядку ведите до достижения напряжения 4,15–4,2 В на клеммах аккумулятора, после чего немедленно отсоедините его.

Избегайте зарядки при температуре ниже 0°C или выше 45°C – это ускоряет деградацию элемента. Не оставляйте аккумулятор без присмотра: используйте таймер или будильник для контроля времени зарядки (обычно 2–4 часа в зависимости от ёмкости). Если на модуле нет индикации тока, подключите амперметр в разрыв цепи. Для защиты от обратной полярности добавьте диод Шоттки (например, 1N5822) параллельно аккумулятору, анодом к минусу.

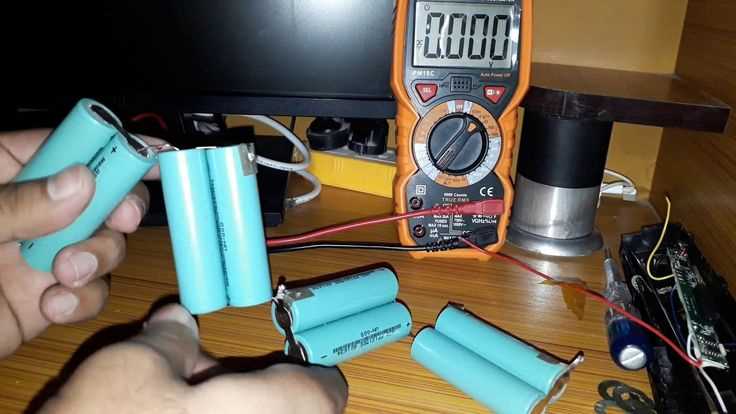

Подключение аккумулятора через резистор: расчёт и схема

Для зарядки 18650 через резистор используйте источник постоянного тока с напряжением 4,2–5 В (например, блок питания или USB-порт). Сопротивление резистора рассчитывается по формуле: R = (U_ист – U_акб) / I_зар, где U_ист – напряжение источника, U_акб – текущее напряжение аккумулятора (3,0–4,2 В), I_зар – ток заряда (рекомендуется 0,5–1 А для безопасной зарядки). Пример: при U_ист = 5 В, U_акб = 3,7 В и I_зар = 0,5 А резистор должен быть 2,6 Ом (мощность не менее 1 Вт).

• Подключите резистор последовательно между «+» источника и «+» аккумулятора.
• Минус источника соедините напрямую с минусом аккумулятора.
• Контролируйте напряжение на аккумуляторе мультиметром – отключайте при достижении 4,2 В.
• Избегайте перегрева резистора (температура не выше 60 °C).
• Не используйте резисторы с допуском выше 5% – погрешность увеличит риск перезаряда.

Схема: [+Ист] → [Резистор] → [+Акб] и [–Ист] → [–Акб]. Для снижения тока при нагреве резистора увеличьте его сопротивление на 10–20% от расчётного.

Зарядка 18650 от USB-порта с помощью модуля TP4056

При использовании TP4056 учитывайте: максимальное напряжение заряда – 4,2 В, что соответствует стандартному уровню для Li-ion элементов. Если аккумулятор разряжен ниже 2,5 В, модуль может не запустить зарядку из-за встроенной защиты – в этом случае потребуется предварительная подзарядка до порогового значения. Избегайте перегрева: при токе 1 А плата может нагреваться до 60°C, что нормально, но при температуре выше 80°C зарядку следует прекратить. Для продления срока службы аккумулятора рекомендуется ограничивать ток заряда до 0,5 А (заменив резистор R3 на 2 кОм). Не оставляйте модуль подключенным к USB после завершения зарядки – это снижает риск перегрева и продлевает ресурс аккумулятора.

Использование автомобильного прикуривателя для восстановления заряда

Автомобильный прикуриватель выдаёт напряжение 12–14 В, что требует понижения до безопасного уровня для аккумулятора 18650 (3,6–4,2 В). Для этого подойдёт линейный стабилизатор напряжения, например, LM317, или готовый модуль на базе LM2596 с регулировкой выходного напряжения. Подключите модуль к прикуривателю через предохранитель на 2–3 А, затем настройте выход на 4,2 В с помощью подстроечного резистора. Контролируйте ток заряда мультиметром – он не должен превышать 1 А для большинства 18650.

В качестве временного решения используйте автомобильную USB-зарядку с выходом 5 В и током 1–2 А. Подключите её к прикуривателю, а затем через резистор 1–2 Ом (мощностью не менее 1 Вт) к аккумулятору. Резистор ограничит ток до безопасных 0,5–1 А, но такой метод неэффективен для полного заряда и может перегреть элементы. Измеряйте напряжение на батарее каждые 10–15 минут – при достижении 4,1 В отключите зарядку.

Для точного контроля процесса соберите простую схему на базе TP4056. Модуль заряда на этом чипе поддерживает ток до 1 А и автоматически отключается при достижении 4,2 В. Подключите его к автомобильному адаптеру 12 В → 5 В (например, через модуль на MP1584) и далее к аккумулятору. Убедитесь, что входное напряжение модуля не превышает 6 В, иначе он выйдет из строя. Храните аккумулятор в огнестойком кейсе во время зарядки.

Избегайте зарядки через прикуриватель без промежуточных элементов. Прямое подключение приведёт к перегрузке и возгоранию. Проверяйте полярность перед каждым подключением – ошибка выведет аккумулятор из строя. Не оставляйте процесс без присмотра: даже с защитой TP4056 возможны сбои из-за скачков напряжения в бортовой сети автомобиля.

Сборка простого зарядного устройства на базе LM317

Соберите схему на макетной плате: вход IN LM317 подключите к плюсу источника питания через диод 1N4007 (катодом к микросхеме), а минус источника – к общей земле. Конденсатор 1000 мкФ устанавливается параллельно входу для сглаживания пульсаций, а 0,1 мкФ – между входом и землёй для фильтрации высокочастотных помех. Выход OUT соединяется с положительным контактом аккумулятора через резистор 1 Ом (для ограничения тока), а отрицательный контакт – с землёй. Подстроечным резистором выставьте напряжение 4,2 В на выходе без нагрузки, измеряя мультиметром.

Ток заряда зависит от сопротивления резистора между OUT и аккумулятором: при 1 Ом ток составит ~1 А, при 2 Ом – ~0,5 А. Для безопасной зарядки рекомендуется ограничиться 0,5–0,7 А, чтобы избежать перегрева LM317 и аккумулятора. Микросхема требует радиатора при токах выше 300 мА – используйте алюминиевый профиль или готовый теплоотвод площадью не менее 20 см². Не превышайте входное напряжение 15 В: разница между входом и выходом должна быть не менее 3 В для стабильной работы стабилизатора.

Для контроля процесса добавьте светодиод с резистором 1 кОм между выходом OUT и землёй – он будет сигнализировать о наличии напряжения. Зарядку прекращайте при падении тока до 50–100 мА или через 3–4 часа после начала, даже если аккумулятор не достиг полной ёмкости. Не оставляйте схему без присмотра: отсутствие защиты от перезаряда и короткого замыкания требует периодического контроля температуры LM317 и аккумулятора. При перегреве (свыше 60 °C) немедленно отключите питание.

Готовую схему можно разместить в пластиковом корпусе, предусмотрев отверстия для радиатора и контактов под аккумулятор. Используйте пружинные клеммы или держатель 18650 для надёжного подключения. Перед первым использованием проверьте полярность и отсутствие коротких замыканий на плате. Схема подходит только для литий-ионных аккумуляторов с номинальным напряжением 3,7 В – не применяйте её для других типов элементов.

Зарядка через лабораторный блок питания: настройка напряжения и тока

Для зарядки аккумулятора 18650 лабораторным блоком питания установите напряжение в пределах 4,1–4,2 В на ячейку. Превышение 4,2 В приводит к деградации химии лития, а заниженное значение – к недозаряду. Ток заряда выбирайте из расчёта 0,5C (например, 1,5 А для аккумулятора ёмкостью 3000 мА·ч). Начинайте с минимального тока (0,1–0,2 А), чтобы избежать скачков напряжения при подключении, затем плавно увеличивайте до рабочего значения.

Подключите аккумулятор к блоку питания с соблюдением полярности: «+» к «+», «−» к «−». Используйте провода сечением не менее 1,5 мм² для минимизации падения напряжения. Контролируйте процесс мультиметром: напряжение на клеммах аккумулятора должно расти до 4,1–4,2 В, а ток – снижаться по мере заряда. При достижении 0,1C (300 мА для 3000 мА·ч) отключите питание – это сигнал о завершении заряда.

Не оставляйте аккумулятор под напряжением без присмотра. Лабораторные блоки питания без функции автоматического отключения могут перезарядить ячейку, что опасно возгоранием. Для защиты параллельно аккумулятору подключите термистор NTC (10 кОм при 25°C) или модуль защиты BMS, если заряжаете сборку. При нагреве аккумулятора выше 45°C снизьте ток или прервите заряд.

Для точной настройки используйте режим стабилизации тока (CC) до достижения 4,1 В, затем переключитесь в режим стабилизации напряжения (CV). Время полного заряда зависит от начального состояния аккумулятора и выставленного тока. При 0,5C оно составит 2–3 часа. Избегайте заряда при температурах ниже 0°C или выше 45°C – это сокращает ресурс и повышает риск отказа.

Применение солнечной панели для подзарядки аккумулятора 18650

Солнечные панели мощностью от 5 до 10 Вт подходят для зарядки аккумуляторов 18650 при условии соответствия выходного напряжения. Стандартный элемент 18650 требует 4,2 В для полной зарядки, поэтому панель должна выдавать 5–6 В с учетом потерь на контроллере. Для стабилизации тока используйте повышающий преобразователь (например, MT3608) или готовый модуль TP4056 с защитой от перезаряда. Без контроллера риск повреждения аккумулятора высок из-за нестабильного напряжения и перегрева.

Эффективность зарядки зависит от интенсивности солнечного света и угла наклона панели. В средних широтах летом при ясном небе панель 6 Вт обеспечит ток 0,5–1 А, что позволит зарядить аккумулятор 2500 мА·ч за 3–5 часов. Зимой или в пасмурную погоду время увеличится до 8–12 часов. Для ускорения процесса выбирайте панели с КПД не ниже 18% (монокристаллические) и ориентируйте их перпендикулярно солнечным лучам.

• Подключайте панель напрямую только через контроллер заряда – TP4056 или аналогичный модуль с защитой от обратного тока.
• Избегайте зарядки при температуре ниже 0°C или выше 45°C – это снижает ресурс аккумулятора.
• Используйте диод Шоттки (например, 1N5822) для предотвращения разряда аккумулятора через панель в темноте.
• Для портативных решений выбирайте гибкие панели с разъемом USB – они совместимы с большинством контроллеров.

При сборке системы учитывайте потери на кабелях: при длине провода более 1 м используйте сечение не менее 0,75 мм². Для проверки работоспособности измерьте напряжение на выходе панели мультиметром – оно должно быть на 0,3–0,5 В выше номинала аккумулятора. Если панель не выдает заявленных параметров, очистите поверхность от пыли или замените ее на модель с большей мощностью. В полевых условиях солнечная зарядка оправдана только при длительном отсутствии доступа к сети.

Как зарядить 18650 от батареи смартфона через переходник

Для зарядки аккумулятора 18650 от батареи смартфона потребуется переходник с micro-USB, USB-C или Lightning на контакты 18650. Подойдут готовые модули типа TP4056 с разъёмом для внешнего питания или самодельные адаптеры из старых зарядных устройств. Важно убедиться, что напряжение батареи смартфона (обычно 3,7–4,4 В) не превышает допустимый предел для 18650 – максимум 4,2 В. При использовании нестабилизированного источника риск перезаряда возрастает, поэтому рекомендуется контролировать процесс мультиметром.

Подключите переходник к батарее смартфона, соблюдая полярность: плюс (+) к плюсу, минус (−) к минусу. Если на аккумуляторе 18650 нет маркировки, ориентируйтесь на длину контактов – более длинный обычно положительный. Для стабилизации тока используйте резистор на 1–2 Ома (мощностью не менее 0,5 Вт) последовательно с цепью, чтобы ограничить ток до 500–1000 мА. Без резистора батарея смартфона может отдавать слишком высокий ток, что приведёт к перегреву или повреждению 18650.

Зарядка займёт 2–4 часа в зависимости от ёмкости аккумуляторов и тока. Не оставляйте процесс без присмотра: проверяйте температуру 18650 каждые 30 минут – она не должна превышать 45°C. Если корпус горячий на ощупь, немедленно отключите питание. Для точного контроля напряжения подключите мультиметр параллельно контактам 18650 и остановите зарядку при достижении 4,15–4,2 В. Превышение этого значения сокращает срок службы аккумулятора.

После зарядки дайте 18650 остыть 10–15 минут перед использованием. Храните аккумулятор с зарядом 40–60% для продления ресурса. Избегайте повторной зарядки от батареи смартфона без необходимости – этот метод подходит только для экстренных случаев, так как не обеспечивает балансировку и защиту от переразряда, в отличие от штатных зарядных устройств.

Использование зарядного устройства от другого типа аккумуляторов

Аккумуляторы 18650 можно заряжать через зарядные устройства (ЗУ) от других литий-ионных батарей, если их параметры совпадают по напряжению и току. Например, ЗУ от аккумуляторов 14500 (3.7 В, 800–1500 мА·ч) подойдет при условии, что выходное напряжение не превышает 4.2 В, а ток заряда не выше 1 А. Важно проверить полярность контактов: центральный плюс и боковой минус у 18650 совпадают с большинством литий-ионных ЗУ. Избегайте использования ЗУ от Ni-MH или Ni-Cd аккумуляторов – их алгоритм заряда (постоянный ток с контролем напряжения) несовместим с литий-ионными элементами.

Для безопасной зарядки через нештатное ЗУ контролируйте процесс мультиметром. Установите предел измерения напряжения на 20 В постоянного тока и подключите щупы к контактам аккумулятора. При достижении 4.2 В (±0.05 В) отключите ЗУ – перезаряд грозит возгоранием. Если ЗУ не имеет автоматического отключения, используйте таймер: при токе 0.5 А время зарядки составит ~3 часа для разряженного аккумулятора емкостью 2500 мА·ч. Не оставляйте батарею без присмотра.

Меры предосторожности при зарядке 18650 без оригинального ЗУ

Аккумуляторы 18650 рассчитаны на зарядку током не более 0,5–1C (где C – ёмкость в ампер-часах). Превышение этого значения приводит к перегреву, деградации электролита и риску возгорания. Например, для батареи ёмкостью 3000 мА·ч максимальный ток заряда – 1,5–3 А. Используйте мультиметр с функцией измерения тока для контроля параметров.

Напряжение заряда не должно превышать 4,2 В на элемент. Даже небольшое превышение (до 4,3 В) сокращает ресурс на 30–50%, а при 4,5 В вероятность теплового разгона возрастает в разы. Применяйте стабилизаторы напряжения с точностью ±0,05 В или готовые модули TP4056 с защитой от перенапряжения.

Температура корпуса аккумулятора во время зарядки не должна подниматься выше 45°C. При достижении 60°C внутреннее сопротивление резко возрастает, что ускоряет деградацию. Используйте бесконтактные термометры или термопары для мониторинга. Если батарея греется сильнее – немедленно прекратите зарядку.

Избегайте зарядки повреждённых элементов: вздутых, с трещинами на корпусе или следами коррозии. Даже микроскопические дефекты могут привести к короткому замыканию и возгоранию. Перед зарядкой осмотрите аккумулятор под ярким светом, проверьте герметичность защитного клапана.

Не оставляйте заряжаемые батареи без присмотра. В случае нештатной ситуации (перегрев, задымление) требуется немедленное отключение. Используйте огнеупорные подложки из стеклоткани или керамики, особенно при зарядке несколькими параллельными цепями.

Не заряжайте аккумуляторы вблизи легковоспламеняющихся материалов. Даже исправные элементы могут выделять водород при перезаряде. Минимальное безопасное расстояние до горючих предметов – 0,5 м. Идеальное место – металлический ящик с вентиляцией или вытяжкой.

После зарядки проверяйте напряжение на клеммах. Если оно превышает 4,2 В или падает ниже 3,0 В в течение часа после отключения – элемент неисправен. Храните заряженные аккумуляторы при напряжении 3,6–3,8 В для максимального сохранения ресурса.
