Почему греются диоды в импульсном блоке питания

Нагрев диодов в импульсных блоках питания (ИБП) – распространённая проблема, напрямую влияющая на надёжность и эффективность устройства. Основные причины кроются в физических процессах, происходящих при работе полупроводниковых приборов, и конструктивных особенностях схемы. Типовые диоды Шоттки, выпрямительные или быстродействующие, рассеивают мощность из-за прямого падения напряжения (V_F) и обратных токов утечки (I_R). Например, для диода Шоттки на 10 А при V_F = 0,5 В и токе 5 А рассеиваемая мощность составит 2,5 Вт, что при недостаточном теплоотводе приводит к перегреву.

В импульсных режимах работы нагрев усиливается из-за динамических потерь. При переключении диода с прямого смещения на обратное возникают переходные процессы, сопровождающиеся всплесками тока и напряжения. Время восстановления обратного сопротивления (t_rr) для стандартных выпрямительных диодов достигает 100–500 нс, что при частоте коммутации 100 кГц приводит к дополнительным потерям мощности до 1–3 Вт на диод. Для минимизации этих потерь рекомендуется использовать диоды с ультрабыстрым восстановлением (t_rr < 50 нс) или карбид-кремниевые (SiC) диоды, у которых t_rr стремится к нулю.

Неправильный выбор компонентов или ошибки в расчётах теплового режима также провоцируют перегрев. Например, при плотности тока свыше 5 А/мм² для кремниевых диодов требуется принудительное охлаждение. Если площадь радиатора недостаточна или термопаста нанесена неравномерно, температура кристалла может превысить допустимые 125–150 °C, что сокращает срок службы диода в 2–5 раз. Для точного расчёта теплового сопротивления (R_thJA) используют формулу: T_j = T_a + P_d × R_thJA, где T_j – температура перехода, T_a – температура окружающей среды, P_d – рассеиваемая мощность.

Как прямой ток влияет на перегрев диодов в схемах

Прямой ток (I_F) – ключевой фактор, определяющий тепловые потери диода в импульсных блоках питания. При протекании тока через p-n-переход выделяется мощность, равная произведению I_F на прямое падение напряжения (V_F). Для кремниевых диодов V_F составляет ~0,7 В, для диодов Шоттки – ~0,3–0,5 В. Например, при I_F = 5 А и V_F = 0,7 В рассеиваемая мощность достигает 3,5 Вт, что без эффективного теплоотвода приводит к росту температуры кристалла на 30–50 °C выше окружающей среды. Превышение номинального I_F на 20% увеличивает потери на 44%, ускоряя деградацию полупроводниковой структуры и сокращая срок службы диода в 2–3 раза.

Для минимизации перегрева необходимо выбирать диоды с запасом по току не менее 30% от максимального рабочего значения, учитывая импульсный характер нагрузки. В высокочастотных схемах (f > 100 кГц) предпочтительны диоды с малым временем восстановления (t_rr < 50 нс) и низким V_F, например, SiC-диоды или диоды Шоттки на основе карбида кремния. Установка радиаторов с термопастой снижает тепловое сопротивление переход–окружающая среда (R_θJA) на 40–60%, что критично при плотной компоновке элементов. При расчетах теплового режима используйте формулу: T_j = T_a + P_d × (R_θJC + R_θCA), где T_j – температура перехода, T_a – температура окружающей среды, P_d – рассеиваемая мощность, R_θJC и R_θCA – тепловые сопротивления переход–корпус и корпус–окружающая среда.

Роль обратного напряжения и утечек в тепловых потерях

Обратное напряжение на диоде в импульсном блоке питания провоцирует тепловые потери через два механизма: обратный ток утечки и динамические потери при переключении. При превышении номинального обратного напряжения (например, на 20–30% от U_RRM) ток утечки I_R может вырасти в 5–10 раз, особенно у кремниевых диодов при температурах выше 100°C. Для диода 1N4007 с U_RRM = 1000 В при 120°C ток утечки достигает 50–100 мкА, что при обратном напряжении 900 В даёт потери 45–90 мВт. В высокочастотных схемах (50–200 кГц) динамические потери на перезаряд ёмкости перехода C_j становятся критичными: при C_j = 20 пФ и dU/dt = 1000 В/мкс потери составят 0,2 Вт на частоте 100 кГц. Выбор диодов с низким I_R (например, SiC-диоды с I_R < 1 мкА при 150°C) и минимальной C_j снижает тепловыделение на 30–40%.

Утечки через корпус и паразитные ёмкости усиливают нагрев при высоких напряжениях. В негерметичных блоках питания влага увеличивает I_R на 15–25%, а загрязнение печатной платы – до 50%. Для минимизации эффекта рекомендуется использовать диоды с защитным покрытием (например, эпоксидные или стеклянные корпуса), а также соблюдать зазоры между проводниками не менее 0,8 мм/кВ. При проектировании схемы следует ограничивать скорость нарастания обратного напряжения (dU/dt < 500 В/мкс) с помощью RC-цепочек, снижая динамические потери на 20–30%. Для диодов Шоттки на основе карбида кремния (SiC) утечки при 175°C остаются в пределах 10 мкА даже при U_R = 1200 В, что делает их предпочтительными для высоковольтных приложений.

Влияние частоты коммутации на нагрев выпрямительных диодов

Частота коммутации в импульсных блоках питания напрямую определяет динамические потери в выпрямительных диодах. При увеличении частоты с 50 кГц до 200 кГц время переключения диода сокращается, но возрастают потери на обратное восстановление (t_rr). Для диодов Шоттки с временем восстановления 10–30 нс потери на частоте 100 кГц могут достигать 0,5–1,5 Вт на каждый ампер прямого тока, тогда как на 50 кГц – не более 0,2 Вт/А. У кремниевых диодов с t_rr = 50–100 нс потери растут пропорционально частоте: на 200 кГц они в 3–4 раза выше, чем на 50 кГц.

Основные механизмы нагрева при повышении частоты:

Потери на обратное восстановление: при каждом переключении диод рассеивает энергию, запасённую в барьерной ёмкости. Для диода 1N4007 (t_rr ≈ 2 мкс) на частоте 100 кГц потери составляют ~0,8 Вт при токе 1 А, тогда как на 20 кГц – ~0,15 Вт.
Динамические потери при включении: из-за конечного времени нарастания тока (di/dt) диод кратковременно работает в режиме высокого напряжения и тока. При di/dt = 100 А/мкс и частоте 300 кГц потери могут превышать 2 Вт для диода с прямым падением 1 В.

Выбор диода для высокочастотных применений требует учёта не только t_rr, но и параметров Q_rr (заряд обратного восстановления) и V_F (прямое падение напряжения). Например, диод STTH3R06 (SiC) с Q_rr = 15 нКл на частоте 300 кГц рассеивает в 2–3 раза меньше мощности, чем кремниевый диод с Q_rr = 100 нКл. При этом снижение V_F с 1,2 В до 0,8 В уменьшает статические потери на 30–40%.

Практическая рекомендация: для частот выше 100 кГц использовать диоды с t_rr ≤ 35 нс и Q_rr ≤ 50 нКл. При частотах 300–500 кГц оптимальны SiC-диоды (например, C3D06060A) или GaN-диоды с Q_rr ≤ 10 нКл. Для снижения динамических потерь следует ограничивать di/dt до 50–100 А/мкс с помощью дросселей или снабберных цепей. При токе 5 А и частоте 200 кГц применение снаббера (R=10 Ом, C=1 нФ) снижает потери на 15–25%.

Температурный режим диода на высоких частотах зависит от теплового сопротивления корпуса и эффективности отвода тепла. Для диода в корпусе DO-214AC (R_θJA = 80 °C/Вт) при рассеиваемой мощности 1,5 Вт перегрев составит 120 °C, что требует установки на радиатор. На частотах выше 500 кГц рекомендуется использовать корпуса с улучшенным теплоотводом (TO-247, R_θJA = 40 °C/Вт) или монтаж на металлизированную подложку с теплопроводностью ≥ 2 Вт/(м·К).

Почему некачественные радиаторы ускоряют перегрев диодов

Некачественные радиаторы часто изготавливаются из сплавов с низкой теплопроводностью, таких как силумин (алюминий с высоким содержанием кремния), где коэффициент теплопроводности падает до 90–120 Вт/(м·К) против 160–200 Вт/(м·К) у чистого алюминия. Даже при одинаковых габаритах разница в эффективности теплоотвода достигает 30–40%, что критично для диодов Шоттки, работающих на предельных токах 10–20 А. При температуре кристалла выше 125°C их прямое падение напряжения увеличивается на 0,1–0,2 В, что дополнительно повышает рассеиваемую мощность на 1–2 Вт.

Толщина основания радиатора менее 3 мм не обеспечивает равномерного распределения тепла. В дешёвых моделях встречаются радиаторы с толщиной 1,5–2 мм, где тепловое сопротивление возрастает на 15–25% из-за локальных перегревов. Для диодов с тепловым сопротивлением переход-корпус 1,5°C/Вт это означает рост температуры на 3–5°C при той же рассеиваемой мощности. В импульсных блоках питания с частотой коммутации 50–100 кГц такие отклонения приводят к ускоренной деградации p-n-перехода.

Поверхность некачественных радиаторов часто имеет шероховатость Ra > 3,2 мкм, что снижает площадь контакта с диодом на 20–30%. Даже при использовании термопасты с теплопроводностью 2–4 Вт/(м·К) зазоры между неровностями увеличивают тепловое сопротивление на 0,2–0,5°C/Вт. Для диода с рассеиваемой мощностью 5 Вт это эквивалентно росту температуры на 1–2,5°C. В условиях ограниченного воздушного потока (менее 2 м/с) эффект усиливается, сокращая срок службы на 15–20%.

Отсутствие анодирования или некачественное покрытие радиатора приводит к окислению поверхности, особенно в условиях повышенной влажности (>60%). Оксидная плёнка толщиной 10–50 мкм увеличивает тепловое сопротивление на 0,1–0,3°C/Вт. В блоках питания с естественной конвекцией это может вызвать рост температуры диода на 3–8°C, что критично для компонентов, работающих вблизи предельных значений (например, диоды с максимальной температурой 150°C).

Неправильная геометрия рёбер радиатора – ещё одна распространённая проблема. Оптимальное соотношение высоты рёбер к расстоянию между ними составляет 4:1–6:1. В дешёвых радиаторах это соотношение нарушается (например, 2:1), что снижает эффективность теплоотдачи на 25–40%. Для диода с рассеиваемой мощностью 8 Вт в корпусе TO-220 это означает увеличение температуры на 5–10°C при прочих равных условиях. В импульсных источниках с плотной компоновкой такие радиаторы провоцируют каскадный перегрев соседних компонентов.

При выборе радиатора для диодов в импульсных блоках питания рекомендуется использовать алюминиевые сплавы серии 6061 или 6063 с теплопроводностью не менее 160 Вт/(м·К), толщиной основания 3–5 мм и анодированной поверхностью. Для диодов с током свыше 15 А целесообразно применять радиаторы с принудительным обдувом (скорость воздуха 3–5 м/с), что снижает тепловое сопротивление на 40–60%. Контроль шероховатости поверхности (Ra ≤ 1,6 мкм) и использование термопасты с теплопроводностью ≥ 4 Вт/(м·К) минимизируют риски локальных перегревов.

Как неправильный выбор типа диода приводит к избыточному нагреву

Выбор диода без учета его динамических характеристик – одна из ключевых ошибок при проектировании импульсных блоков питания. Например, стандартные выпрямительные диоды (1N4007) имеют время восстановления обратного сопротивления (trr) порядка 30 мкс, что при работе на частотах 50–100 кГц приводит к значительным коммутационным потерям. В момент переключения диод не успевает закрыться, пропуская обратный ток, который может достигать 20–30% от прямого тока. Эти потери пропорциональны частоте и прямо преобразуются в тепло: при токе 5 А и напряжении 12 В рассеиваемая мощность на одном диоде может превышать 1 Вт, что требует дополнительного теплоотвода.

Использование диодов Шоттки вместо быстродействующих выпрямителей (например, серии UF4007) в схемах с высоким обратным напряжением – распространенная ошибка, ведущая к пробою и перегреву. Диоды Шоттки, несмотря на низкое прямое падение напряжения (0,3–0,5 В), имеют ограниченное обратное напряжение (обычно до 100 В) и высокую утечку тока при повышенных температурах. При превышении допустимого обратного напряжения даже на 10–15% ток утечки возрастает в 5–10 раз, что приводит к лавинообразному нагреву кристалла. В импульсных блоках с напряжением 200–400 В это вызывает тепловой разгон и выход диода из строя в течение нескольких минут работы под нагрузкой.

Несоответствие типа диода режиму работы схемы усугубляется при использовании компонентов с завышенными или заниженными параметрами. Например, установка диода с током 1 А в цепь с импульсным током 3 А приводит к перегреву из-за превышения допустимой плотности тока на кристалле. При этом температура p-n-перехода может достигать 150–175°C, что снижает надежность и сокращает срок службы до 50–70% от расчетного. Для корректного выбора диода необходимо учитывать не только средний ток, но и амплитуду импульсов, частоту переключения, обратное напряжение и тепловое сопротивление корпуса (например, для TO-220 оно составляет 3–5°C/Вт).

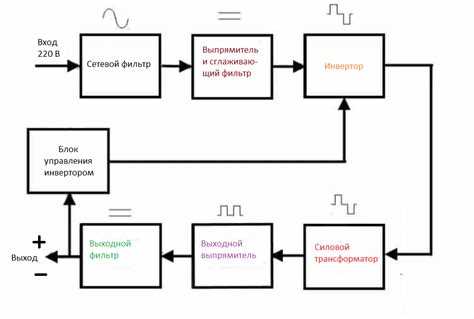

Воздействие паразитных индуктивностей и емкостей на тепловыделение

сокращать длину проводников до диода до <5 мм;
использовать SMD-корпуса с низкой паразитной индуктивностью (например, SOD-123 вместо DO-41);
применять демпфирующие RC-цепочки (R=10–50 Ом, C=100–1000 пФ) параллельно диоду.

размещать диод на минимальном расстоянии от силового ключа (<10 мм);
использовать экранирование с помощью полигона земли под диодом.

Способы измерения температуры диодов для диагностики перегрева

Наиболее точный метод – использование термопар типа K или T с диаметром проволоки 0,1–0,2 мм. Их припаивают к корпусу диода (TO-220, DO-214) или прижимают через теплопроводящую пасту с усилием 0,5–1 Н. Для фиксации применяют каптоновый скотч или термостойкий клей. Погрешность измерения не превышает ±1,5°C при калибровке по эталонному термометру. Важно учитывать тепловую инерцию: стабильные показания достигаются через 10–15 секунд после контакта.

Бесконтактные пирометры с диапазоном 50–300°C и разрешением 0,1°C подходят для экспресс-диагностики. Оптическое разрешение прибора должно быть не хуже 12:1, чтобы измерять температуру на площади 3–5 мм с расстояния 30–50 мм. Для диодов в корпусах с низким коэффициентом излучения (например, блестящий металл) используют специальные наклейки с известной излучательной способностью (ε=0,95). Без коррекции погрешность может достигать 10–15%.

Встроенные датчики температуры (NTC, PTC) монтируют на радиатор или плату вблизи диода. Сопротивление NTC-термистора 10 кОм при 25°C изменяется на 3–5% на каждый градус. Для точной калибровки используют термостат с шагом 5°C в диапазоне 20–100°C. Сигнал с датчика обрабатывают АЦП микроконтроллера с разрешением не менее 12 бит. Преимущество метода – возможность непрерывного мониторинга в реальном времени, но требуется дополнительная разводка на плате.

Для диодов в SMD-корпусах (SOD-123, SMA) применяют жидкокристаллические термоиндикаторы с шагом 5°C. Полоски наклеивают на корпус и наблюдают за изменением цвета при нагреве. Время реакции – 1–2 секунды, но метод субъективен и не подходит для точных измерений. Альтернатива – термокраски, меняющие цвет при превышении пороговой температуры (например, 80°C). Они наносятся кистью или аэрозолем и сохраняют индикацию после остывания, что удобно для анализа максимальных температурных нагрузок.
