Материнская плата – центральный узел ПК, и её отказ запускаться часто сигнализирует о критических неисправностях. Первое, что стоит проверить, – это питание. Современные платы требуют стабильного напряжения на линиях +12В, +5В и +3.3В. Если блок питания не выдаёт заявленные параметры (например, просадка до 11.5В на +12В), плата может не стартовать. Используйте мультиметр для проверки разъёмов 24-pin и 4/8-pin CPU: отклонение более 5% от номинала – повод заменить БП.
Второй распространённый фактор – неправильная установка компонентов. Даже один неплотно вставленный модуль ОЗУ или смещённый процессор способны заблокировать инициализацию. Проверьте совместимость процессора с сокетом (например, Intel LGA1700 не поддерживает процессоры 12-го поколения на платах с чипсетом H610 без обновления BIOS). Обратите внимание на POST-коды: мигание светодиодов или звуковые сигналы (например, 1 длинный + 3 коротких у AMI BIOS – ошибка видеокарты).
Третья причина – повреждение цепей питания. Вздутые конденсаторы на плате (особенно рядом с процессорным разъёмом) или следы окисления на дорожках – признаки неисправности. При подозрении на короткое замыкание отключите все периферийные устройства и проверьте плату на наличие посторонних предметов (винты, металлическая стружка). Если плата не реагирует на кнопку питания, прозвоните цепь PWR_SW на фронтальной панели: сопротивление должно быть близко к нулю.
Четвёртый аспект – ошибки прошивки BIOS. Неудачное обновление или сбой при записи могут привести к «кирпичу». Восстановление возможно через BIOS Flashback (если плата поддерживает) или программатор (например, CH341A). Перед прошивкой сверьте контрольную сумму файла с официальным источником: несовпадение даже одного байта вызовет отказ. Для плат без резервного BIOS используйте только проверенные версии прошивок.
Наконец, перегрев или механические повреждения могут блокировать запуск. Термопаста между процессором и кулером должна быть равномерно распределена (толщина слоя – 0.5–1 мм). Проверьте крепление радиатора: перекос вызывает локальный перегрев и срабатывание защиты. При падении или ударе осмотрите плату на наличие трещин в текстолите или отслоившихся компонентов (особенно в зоне чипсета).
Как проверить правильность подключения питания к материнской плате
Первым шагом отключите блок питания от сети, нажав кнопку на его задней панели или выдернув кабель из розетки. Снимите боковую крышку корпуса, чтобы получить доступ к материнской плате. Визуально осмотрите все разъемы питания: основной 24-контактный (или 20+4-контактный для старых плат) и дополнительный 4/8-контактный для процессора. Убедитесь, что кабели не имеют физических повреждений, оплавлений или окислений на контактах.
Проверьте плотность посадки разъемов. 24-контактный коннектор должен входить в гнездо до щелчка фиксатора, а 4/8-контактный – полностью заходить в разъем без перекосов. Если фиксатор не защелкивается, возможно, коннектор вставлен не до конца или поврежден. Приложите усилие равномерно, избегая изгиба материнской платы.
Используйте мультиметр для проверки напряжения на разъемах при включенном блоке питания. Для этого подключите черный щуп к любому черному проводу (земля), а красный – к желтому (+12 В), красному (+5 В) или оранжевому (+3,3 В). Допустимые отклонения: ±5% для +12 В и +5 В, ±10% для +3,3 В. Если значения выходят за пределы, блок питания неисправен.
Проверьте соответствие разъемов спецификации материнской платы. Некоторые платы требуют подключения только 4-контактного разъема CPU, даже если блок питания имеет 8-контактный. Вставка 8-контактного коннектора в 4-контактное гнездо без адаптера приведет к короткому замыканию. Обратитесь к документации платы для уточнения требований.
Осмотрите материнскую плату на наличие вздутых конденсаторов или следов подгорания вокруг разъемов питания. Даже при правильном подключении неисправные компоненты могут блокировать запуск. Если обнаружены повреждения, плату необходимо заменить или отремонтировать в сервисном центре.
Попробуйте запустить систему с минимальной конфигурацией: процессор, одна планка оперативной памяти, без видеокарты (если процессор имеет встроенную графику). Отключите все периферийные устройства, включая накопители и платы расширения. Если плата запустится, поочередно подключайте компоненты, чтобы выявить неисправный.
Если все проверки пройдены, но плата не запускается, протестируйте ее с другим блоком питания. Используйте заведомо исправный блок с достаточной мощностью (не менее 500 Вт для современных систем). Если проблема сохраняется, неисправность кроется в самой материнской плате или процессоре.
Какие признаки указывают на неисправность блока питания
Первый и самый очевидный признак – отсутствие реакции системы при нажатии кнопки питания. Если материнская плата не подает признаков жизни (не вращаются вентиляторы, не горят индикаторы, нет звуковых сигналов), проверьте подключение 24-пинового разъема к плате и 4/8-пинового к процессору. Измерьте напряжение на линиях +5VSB и +12V мультиметром: отклонение более ±5% от номинала (например, 11,4–12,6 В для +12V) указывает на деградацию компонентов или перегрузку. Запах гари или потемнение контактов на разъемах – прямой сигнал к замене БП, так как это свидетельствует о перегреве или коротком замыкании в цепях.
Нестабильная работа системы под нагрузкой проявляется в виде внезапных перезагрузок, зависаний или ошибок памяти (например, BSOD с кодами 0x00000124 или WHEA_UNCORRECTABLE_ERROR). Современные БП с активным PFC и сертификацией 80 PLUS Bronze и выше должны обеспечивать стабильное напряжение даже при пиковых нагрузках. Если при запуске ресурсоемких задач (рендеринг, игры) напряжение на линии +12V падает ниже 11,8 В, а пульсации превышают 120 мВ (измеряется осциллографом), блок питания не справляется с нагрузкой или имеет неисправные конденсаторы. В таких случаях рекомендуется протестировать систему с заведомо исправным БП аналогичной мощности (например, 650 Вт для игрового ПК с RTX 3060 Ti).

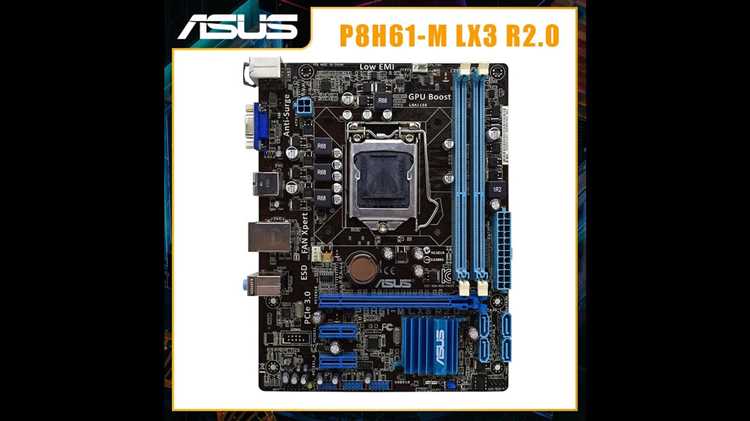

Почему материнская плата не реагирует на кнопку включения
Первая и самая распространённая причина – неправильное подключение кнопки питания. На материнской плате за включение отвечает разъём PWR_SW (Power Switch), который часто путают с RESET_SW или светодиодными индикаторами. Проверьте маркировку на плате и убедитесь, что коннектор от передней панели корпуса подключён к нужным пинам. Если надписи стёрты, сверьтесь с документацией – в большинстве случаев PWR_SW располагается в нижнем правом углу платы, рядом с другими коннекторами передней панели.
Отсутствие реакции может быть вызвано неисправностью блока питания (БП). Даже если кулер БП вращается, это не гарантирует его работоспособность. Проверьте БП отдельно: отключите все кабели от материнской платы, замкните зелёный провод (PS_ON#) с любым чёрным на 24-пиновом разъёме скрепкой или перемычкой. Если БП не запустится, замените его. Для точной диагностики используйте тестер БП или мультиметр – напряжения на линиях +12В, +5В и +3.3В должны соответствовать номиналам с отклонением не более ±5%.
Короткое замыкание на плате или в периферии – ещё одна частая проблема. Отключите все компоненты: видеокарту, накопители, ОЗУ, оставив только процессор и кулер. Сбросьте CMOS, вынув батарейку на 5 минут или замкнув джампер CLR_CMOS. Если плата запустится, подключайте устройства по одному, проверяя реакцию. Особое внимание уделите задней стороне платы – металлические стойки корпуса могут касаться дорожек, вызывая КЗ. Проверьте также конденсаторы на вздутие или утечку электролита.

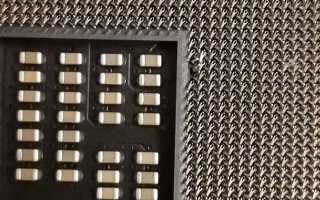

- Неправильная установка процессора: погнутые ножки на сокете или процессоре, недостаточное усилие при установке кулера (особенно у Intel с системой крепления LGA). Снимите кулер, осмотрите сокет на наличие повреждений, убедитесь, что процессор установлен ровно и зафиксирован рычагом.
- Повреждённый BIOS: если плата подаёт признаки жизни (светодиоды горят, кулеры дёргаются), но не стартует, прошейте BIOS через программатор или воспользуйтесь функцией
BIOS Flashback(если поддерживается). Для этого потребуется файл прошивки с сайта производителя и USB-флешка, отформатированная в FAT32. - Неисправность цепей питания: если плата не получает дежурное напряжение (
+5VSB), она не отреагирует на кнопку включения. Проверьте наличие +5В на фиолетовом проводе 24-пинового разъёма БП. При отсутствии напряжения замените БП или прозвоните цепь на плате.
Дефектные компоненты на плате – например, неисправный мост или контроллер питания – могут блокировать запуск. Визуально осмотрите плату на предмет прогоревших элементов, трещин на текстолите или следов перегрева. Если есть мультиметр, проверьте сопротивление между землёй и линиями питания: значения ниже 10 Ом указывают на КЗ. В таких случаях ремонт часто нерентабелен – проще заменить плату.
Наконец, проблема может быть в самой кнопке включения. Подключите PWR_SW к контактам RESET_SW и попробуйте запустить плату кнопкой сброса. Если система стартует, замените кнопку или корпус. Также проверьте целостность проводов от передней панели – обрыв или окисление контактов приводит к отсутствию сигнала. Для временного решения можно замкнуть контакты PWR_SW отвёрткой, имитируя нажатие кнопки.
Как диагностировать проблемы с процессором и его установкой

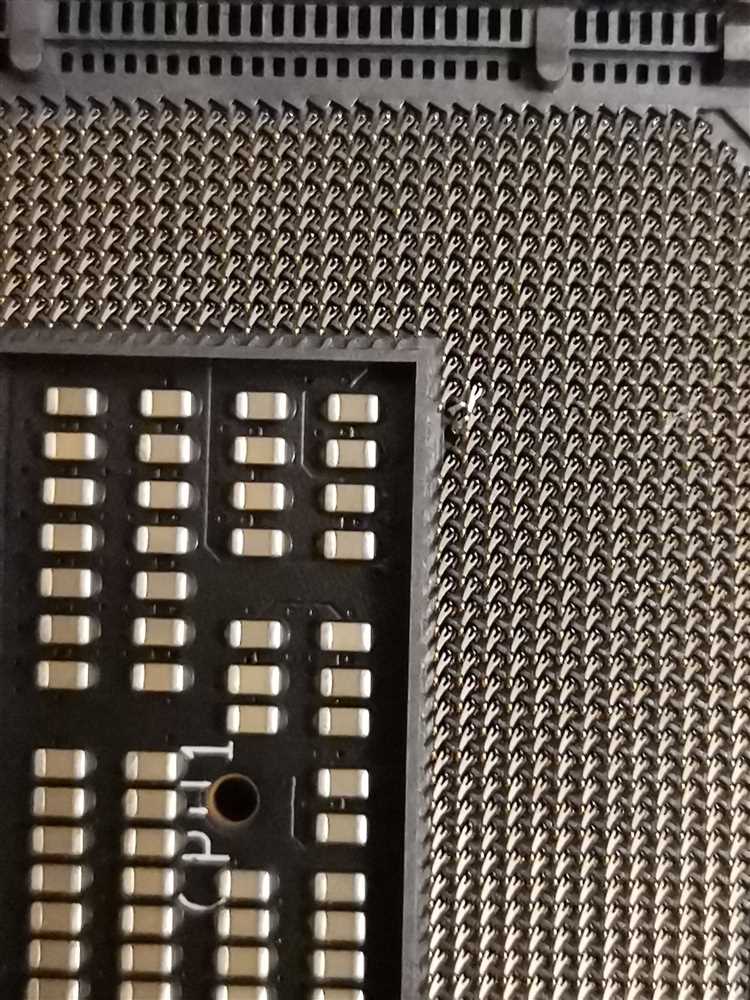

Проверьте совместимость процессора с сокетом материнской платы по документации производителя. Некорректный сокет или неподдерживаемая ревизия BIOS – частая причина отсутствия запуска. Осмотрите контакты процессора и сокета на наличие физических повреждений: погнутые или окисленные ножки, следы термопасты в разъёме. При установке убедитесь, что процессор встал без перекосов, а рычаг сокета зафиксирован до щелчка. Если плата не реагирует, отключите питание, извлеките процессор и проверьте наличие короткого замыкания между контактами с помощью мультиметра в режиме прозвонки (сопротивление должно стремиться к бесконечности).
При подозрении на неисправность процессора протестируйте его на другой совместимой плате или замените на заведомо рабочий. Обратите внимание на поведение системы при попытке запуска: отсутствие спикера или светодиодных индикаторов POST-кодов может указывать на проблемы с питанием процессора (VRM). Проверьте наличие напряжения на линиях Vcore (обычно 0.8–1.5 В) и VCCSA (0.8–1.2 В) с помощью осциллографа или мультиметра. Если напряжение отсутствует или выходит за пределы допустимых значений, замените материнскую плату или блок питания. Для процессоров Intel с интегрированной графикой подключите монитор к видеовыходу на плате – отсутствие сигнала при работающих кулерах часто свидетельствует о неисправности CPU.
Какие ошибки при установке оперативной памяти могут блокировать запуск
Несоответствие каналов памяти – критическая ошибка, особенно в многоканальных конфигурациях. Если плата поддерживает двухканальный режим, а модули установлены в слоты одного канала (например, A1 и A2 вместо A1 и B1), система либо не запустится, либо заработает в одноканальном режиме с потерей производительности. На большинстве плат слоты для двухканального режима маркируются цветом или номерами (A1/B1, A2/B2). При установке одного модуля его всегда размещают в слот A1 (первый от процессора), а не в произвольный.
Физические повреждения контактов или слотов – причина, которую сложно диагностировать без визуального осмотра. Пыль, окисление или погнутые контакты на модуле RAM могут нарушить контакт с разъемом. Перед установкой протрите контакты ластиком (без сильного нажима) и продуйте слот сжатым воздухом. Если после установки плата не реагирует, попробуйте поочередно извлекать модули, проверяя каждый в отдельности. При обнаружении погнутых контактов на слоте материнской платы замена платы – единственный выход.
Неправильная последовательность установки модулей в системах с четырьмя и более слотами может вызвать конфликт. Например, на платах с поддержкой четырехканальной памяти (AMD Threadripper, Intel X299) модули нужно устанавливать в строгом порядке: A1, B1, C1, D1 для первого комплекта. Пропуск слота или установка модулей через один приведет к тому, что контроллер памяти не распознает конфигурацию. Всегда сверяйтесь с руководством к материнской плате – производители указывают правильную последовательность для разных режимов (одно-, двух-, четырехканальный).
Использование модулей с разными характеристиками в одной системе – распространенная ошибка, особенно при апгрейде. Даже если модули одного стандарта (например, DDR4), но отличаются по частоте, таймингам или объему, контроллер памяти может не справиться с синхронизацией. Например, установка модуля 3200 МГц вместе с 2400 МГц заставит систему работать на минимальной частоте или вовсе не запуститься. В идеале используйте идентичные модули из одного комплекта. Если это невозможно, выбирайте модули с максимально близкими параметрами и вручную настройте тайминги в BIOS.
Недостаточное или избыточное усилие при установке модуля – механическая ошибка, которая приводит к отсутствию контакта или повреждению слота. Модуль должен входить в разъем с легким сопротивлением, а защелки фиксироваться автоматически. Если приходится прилагать силу, вероятно, модуль вставлен не до конца или под углом. Избыточное давление может повредить контакты на плате или самом модуле. После установки проверьте, что защелки надежно зафиксировали модуль, а его край не выступает над слотом.
Игнорирование требований к охлаждению памяти в разогнанных системах часто приводит к нестабильности или отказу запуска. Высокочастотные модули (например, DDR5-6000 и выше) выделяют значительное тепло, и без дополнительного охлаждения могут перегреваться, вызывая сбои. Если после установки таких модулей плата не запускается, попробуйте снизить частоту в BIOS или установить радиаторы на чипы памяти. В некоторых случаях помогает обновление микрокода процессора или BIOS материнской платы – производители регулярно добавляют поддержку новых модулей и исправляют ошибки контроллера памяти.
Как выявить короткое замыкание на материнской плате
Отключите все периферийные устройства, платы расширения (видеокарты, Wi-Fi-модули) и накопители. Оставьте только процессор, одну планку оперативной памяти (если требуется для POST) и блок питания. Если плата запустится – проблема в одном из отключенных компонентов. Если нет, переходите к проверке цепей питания. Используйте мультиметр в режиме прозвонки (200 Ом) для измерения сопротивления между контактами разъема 24-pin: замыкание на землю (GND) часто проявляется значениями ниже 1 Ом на линиях +3.3V, +5V или +12V.
- Проверьте сопротивление между землей и силовыми линиями:
- +3.3V (оранжевые провода) – норма: 50–300 Ом;
- +5V (красные провода) – норма: 100–500 Ом;
- +12V (желтые провода) – норма: 200–1000 Ом.
- Значения ниже указанных диапазонов указывают на КЗ в соответствующей цепи.
Локализуйте проблемный участок методом исключения. Отсоедините разъемы питания процессора (4/8-pin) и проверьте сопротивление на линиях +12V отдельно. Если КЗ исчезло – проблема в цепях VRM или процессорном разъеме. Если осталось – ищите в основных цепях питания платы. Осмотрите обратную сторону платы: иногда КЗ возникает из-за поврежденных переходных отверстий (vias) или замыкания дорожек на крепежные стойки.
Используйте тепловизор или термопасту для поиска перегревающихся компонентов. Нанесите тонкий слой термопасты на подозрительные участки (например, вокруг мосфетов VRM) и включите питание на 5–10 секунд. Перегретые элементы проявятся как пятна с расплавленной пастой. Альтернатива – бесконтактный термометр: температура выше 80°C на неработающем компоненте указывает на КЗ.
Если визуальный осмотр и измерения не дали результатов, используйте метод подачи пониженного напряжения. Подключите лабораторный блок питания к линии +5V (красный провод) и земле (черный провод) с ограничением тока на уровне 0.5–1 А. Постепенно увеличивайте напряжение до 3–4V и наблюдайте за платой. Если какой-то компонент начнет греться или блок питания уйдет в защиту – это и есть источник КЗ. Будьте осторожны: этот метод может повредить плату при неправильном подключении.
