Масляный насос в автоматической коробке передач (АКПП) – ключевой элемент гидравлической системы, обеспечивающий циркуляцию трансмиссионной жидкости под давлением. Его основная задача – создание рабочего давления (обычно в диапазоне 5–20 бар) для активации гидротрансформатора, фрикционных пакетов и клапанов управления. В большинстве современных АКПП применяются шестеренчатые насосы внутреннего зацепления с производительностью 10–30 л/мин при 1000 об/мин двигателя. Недостаточное давление приводит к пробуксовке фрикционов, перегреву и ускоренному износу деталей.

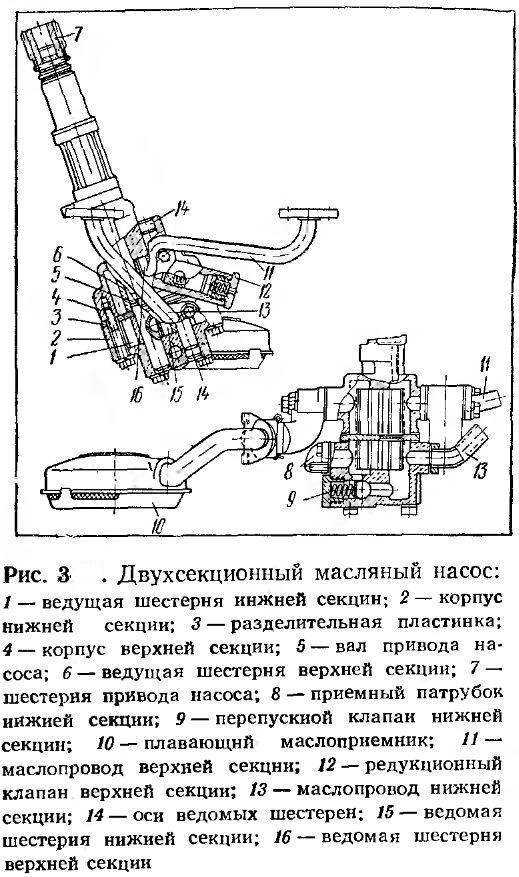

Конструктивно насос состоит из ведущей и ведомой шестерен, корпуса с впускным и выпускным каналами, а также предохранительного клапана, ограничивающего максимальное давление (обычно 25–30 бар). Ведущая шестерня связана с коленчатым валом двигателя через гидротрансформатор или непосредственно с входным валом коробки. При вращении шестерен жидкость захватывается из поддона, сжимается в полостях между зубьями и подается в магистраль. КПД насоса зависит от зазоров между шестернями и корпусом – оптимальное значение не должно превышать 0,05–0,1 мм.
Типичные неисправности насоса включают износ шестерен, повреждение корпуса или засорение фильтра грубой очистки. Симптомы – падение давления на холостом ходу (ниже 3 бар), шум при работе, задержки при переключении передач. Для диагностики используют манометр, подключаемый к контрольному штуцеру АКПП, или сканирование датчика давления. При ремонте рекомендуется заменять насос в сборе, так как восстановление изношенных деталей экономически нецелесообразно. Регулярная замена масла (каждые 60–80 тыс. км) и контроль уровня жидкости продлевают ресурс насоса до 200–250 тыс. км.
В АКПП с электронным управлением насос может дополняться электрическим подкачивающим насосом для поддержания давления при остановке двигателя (например, в системах Start-Stop). Такие насосы работают от бортовой сети и обеспечивают давление 2–5 бар, предотвращая падение давления в гидросистеме. При выборе запчастей предпочтение отдают оригинальным деталям или аналогам с подтвержденными характеристиками (например, ZF, Aisin, Jatco), так как несоответствие параметров приводит к сбоям в работе коробки.
Какие типы масляных насосов применяются в автоматических коробках передач
В АКПП используются три основных типа масляных насосов: шестеренчатые, лопастные и роторные. Каждый из них имеет конструктивные особенности, влияющие на производительность, надежность и область применения. Выбор типа зависит от требований к давлению, объему прокачиваемой жидкости и конструкции коробки передач.
Шестеренчатые насосы – наиболее распространенный вариант в классических АКПП. Они делятся на внешние и внутренние. Внешние состоят из двух шестерен с прямыми или косыми зубьями, вращающихся в противоположных направлениях. Внутренние (героторные) имеют внутреннюю и внешнюю шестерни с эпициклоидным зацеплением, что обеспечивает компактность и плавность работы. Производительность таких насосов достигает 20–30 л/мин при давлении до 20 бар, но они чувствительны к износу зубьев и загрязнениям масла.
Лопастные насосы применяются в современных АКПП с высокими требованиями к давлению и точности регулирования. Они состоят из ротора с подвижными лопастями, перемещающимися в пазах под действием центробежной силы. За счет изменения эксцентриситета ротора относительно статора регулируется объем подачи масла. Такие насосы способны создавать давление до 30 бар и обеспечивают более равномерный поток, чем шестеренчатые, но требуют прецизионной обработки деталей и чистого масла.
Роторные насосы (например, типа «трохоид») используются в компактных и высокооборотных АКПП. Они состоят из внутреннего и внешнего роторов с профилированными зубьями, образующими рабочие камеры. Преимущества – высокая производительность при малых габаритах (до 40 л/мин) и низкий уровень шума. Однако такие насосы критичны к зазорам между роторами и статором, что требует точной сборки и качественной фильтрации масла.
В гибридных и вариаторных трансмиссиях часто применяются регулируемые насосы с электроприводом. Они позволяют оптимизировать расход масла в зависимости от режима работы, снижая энергопотребление на 10–15%. Например, в некоторых моделях Toyota и Honda используются насосы с переменным рабочим объемом, управляемые блоком TCM. Это повышает эффективность системы, но усложняет конструкцию и увеличивает стоимость.
При выборе типа насоса учитываются не только технические параметры, но и условия эксплуатации. Шестеренчатые насосы предпочтительны для тяжелых условий (высокие нагрузки, частые переключения), так как менее чувствительны к температурным колебаниям. Лопастные и роторные лучше подходят для городского режима с частыми остановками, где важна плавность подачи масла. В спортивных АКПП часто используют комбинированные решения с дополнительными подкачивающими насосами.
Обслуживание масляных насосов АКПП требует строгого соблюдения регламента замены масла и фильтров. Для шестеренчатых насосов критичен износ зубьев, который проявляется падением давления на 15–20% от номинального. Лопастные насосы выходят из строя при попадании абразивных частиц, вызывающих заклинивание лопастей. Роторные насосы чувствительны к перегреву масла, приводящему к деформации роторов. Диагностика включает проверку давления на холостом ходу и под нагрузкой, а также анализ продуктов износа в масле.
При ремонте АКПП рекомендуется заменять насос в сборе, а не отдельные детали, так как восстановление заводских допусков затруднительно. Для шестеренчатых насосов допустимый износ зубьев – не более 0,05 мм, для лопастных – зазор между лопастью и статором не более 0,03 мм. При установке нового насоса необходимо проверить соосность привода и отсутствие перекосов, иначе ресурс снизится на 30–40%.

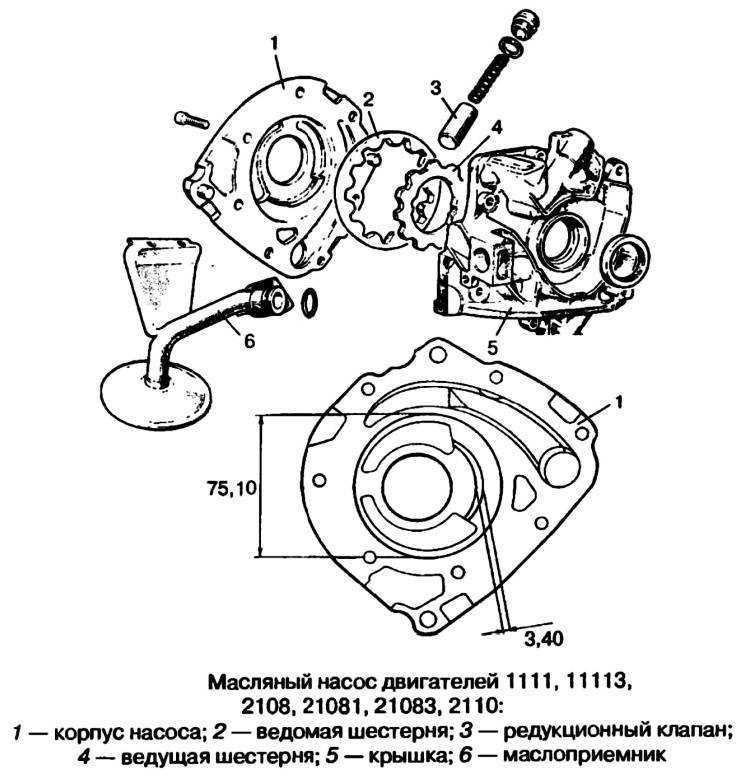

Как устроен шестеренчатый насос и его роль в системе смазки АКПП
Шестеренчатый насос в АКПП состоит из двух зацепленных шестерен: ведущей и ведомой, размещенных в алюминиевом или чугунном корпусе с минимальными зазорами (0,02–0,05 мм). Ведущая шестерня соединена с валом гидротрансформатора или непосредственно с коленвалом двигателя, передавая крутящий момент. При вращении шестерни захватывают масло из поддона через всасывающий канал и перемещают его вдоль стенок корпуса в нагнетательную полость, создавая давление до 15–20 бар. Конструкция предусматривает разгрузочные канавки для снижения пульсаций и шума, а также обратный клапан, предотвращающий обратный ток масла при остановке двигателя.
Роль насоса в системе смазки АКПП критична: он обеспечивает циркуляцию масла под давлением к гидроблоку, фрикционам, подшипникам и гидротрансформатору. Давление масла активирует фрикционные пакеты, синхронизируя переключение передач, а также охлаждает и смазывает трущиеся поверхности. При частоте вращения двигателя 800–1000 об/мин насос прокачивает 10–15 л/мин, при 3000 об/мин – до 50 л/мин. Недостаточное давление (ниже 5 бар) приводит к пробуксовке фрикционов и перегреву, а избыточное (свыше 25 бар) – к повреждению уплотнений и гидравлических каналов.
Ключевые элементы конструкции: корпус с точно обработанными посадочными местами для шестерен, уплотнительные кольца из фторкаучука (Viton) и фильтр грубой очистки на входе. Шестерни изготавливают из легированной стали (например, 40Х) с цементацией зубьев для повышения износостойкости. Зазоры между шестернями и корпусом регулируются с допуском ±0,01 мм – их увеличение на 0,03 мм снижает производительность на 10–15%. Для диагностики неисправностей проверяют давление масла на холостом ходу (должно быть 5–7 бар) и при 2000 об/мин (12–18 бар), а также осматривают шестерни на наличие сколов или абразивного износа.
Обслуживание насоса включает замену масла каждые 60 000 км с обязательной промывкой системы и проверкой фильтра. Использование масла с вязкостью, не соответствующей спецификации (например, ATF Dexron VI вместо Mercon LV), увеличивает нагрузку на насос на 20–30%. При замене насоса рекомендуется устанавливать оригинальные детали или аналоги с идентичными геометрическими параметрами шестерен – даже незначительное отклонение в модуле зацепления (0,5 мм) приводит к снижению КПД и преждевременному износу.
Почему в АКПП используется именно масляный насос, а не другие способы подачи жидкости
Масляный насос в АКПП обеспечивает постоянное давление трансмиссионной жидкости (ATF) в диапазоне 4–20 бар, необходимое для работы гидротрансформатора, фрикционных пакетов и гидроблока. Альтернативные методы, такие как гравитационная подача или разбрызгивание, не способны создать требуемое давление для синхронизации переключений передач и охлаждения узлов. Например, в 6-ступенчатых АКПП ZF 6HP21 давление в гидротрансформаторе достигает 12 бар при высоких нагрузках – без насоса это невозможно.
Насос работает синхронно с оборотами двигателя, что критично для АКПП: при 1000 об/мин он прокачивает 10–15 л/мин, а при 6000 об/мин – до 60 л/мин. Электрические насосы, применяемые в гибридных трансмиссиях, не обеспечивают такой динамики из-за задержки реакции на изменение нагрузки. В классических АКПП задержка даже в 0,1 секунды приводит к пробуксовке фрикционов и ускоренному износу.
Масляный насос интегрирован в систему смазки и охлаждения АКПП, решая сразу три задачи: создание давления для переключений, подачу жидкости к подшипникам и отвод тепла от гидротрансформатора. Например, в АКПП Aisin TF-80SC насос расходует до 30% прокачиваемой жидкости на охлаждение, снижая температуру ATF на 15–20°C. Другие способы, такие как внешние радиаторы с принудительной циркуляцией, увеличивают сложность и стоимость конструкции без гарантии стабильной работы.
Надежность масляного насоса подтверждена десятилетиями эксплуатации: средний ресурс шестеренчатого насоса в АКПП составляет 250–300 тыс. км, а роторного – до 400 тыс. км при соблюдении регламента замены ATF. Электрические аналоги, используемые в некоторых современных трансмиссиях (например, в 8-ступенчатой ZF 8HP), имеют ограниченный ресурс из-за износа щеток и подшипников, а их отказ приводит к аварийному режиму работы коробки.
Экономическая целесообразность также играет роль: стоимость масляного насоса для АКПП не превышает 5–7% от цены всей трансмиссии, тогда как разработка и внедрение альтернативных систем (например, пневматических или магнитогидродинамических) увеличивает себестоимость на 30–50%. Кроме того, насос не требует дополнительных источников энергии, работая от коленчатого вала двигателя, что снижает нагрузку на бортовую сеть автомобиля.
Как давление масла влияет на переключение передач и работу гидротрансформатора
Давление масла в АКПП – ключевой параметр, определяющий скорость и плавность переключения передач. Оптимальный диапазон для большинства современных коробок составляет 4–8 бар, но точные значения зависят от модели трансмиссии. Например, в ZF 6HP21 давление на низких передачах достигает 6,5 бар, а на высших снижается до 4,2 бар для экономии энергии. При падении давления ниже 3 бар фрикционы начинают проскальзывать, что приводит к задержкам при переключениях и ускоренному износу пакетов сцепления.
Гидротрансформатор использует давление масла для передачи крутящего момента от двигателя к коробке. В режиме блокировки (lock-up) давление должно быть не менее 5 бар, иначе муфта не сможет полностью заблокироваться, что вызовет потери мощности и перегрев жидкости. В трансмиссиях с адаптивным управлением (например, Aisin TG-81SC) давление регулируется с точностью до 0,1 бар для компенсации износа компонентов и изменения температуры масла.
При резком ускорении давление масла кратковременно повышается до 10–12 бар, чтобы предотвратить пробуксовку фрикционов. Однако длительное превышение 9 бар приводит к повреждению уплотнений и гидроблока. В коробках с электронным управлением (Mercedes 7G-Tronic) система снижает давление при достижении 85°C масла, чтобы избежать деградации ATF и разрушения соленоидов.
Недостаточное давление на этапе включения передачи вызывает «толчки» из-за медленного заполнения гидроцилиндров. В трансмиссиях с прямым управлением (Honda ZF9) задержка в 0,3 секунды при переключении с 1-й на 2-ю передачу указывает на падение давления ниже 3,5 бар. Для диагностики используют сканер с функцией мониторинга давления в реальном времени – отклонение более 15% от заводских значений требует проверки насоса или клапанов регулировки.
Давление масла напрямую влияет на работу гидротрансформатора в режиме гидромуфты. При 2–3 бар крутящий момент передается с потерями до 10%, что увеличивает расход топлива на 5–7%. В коробках с системой старт-стоп (Volkswagen DSG-7) давление поддерживается на уровне 6 бар даже при остановленном двигателе, чтобы обеспечить мгновенный старт. Падение давления ниже 1,5 бар приводит к «провалам» при трогании и активации аварийного режима.
Износ масляного насоса или засорение фильтра снижают давление на 20–30% уже через 80–100 тыс. км пробега. В трансмиссиях с цепным приводом насоса (BMW ZF8HP) критическим считается зазор между шестернями более 0,1 мм – это приводит к падению давления на 1,2 бар при 2000 об/мин. Рекомендуется проверять давление каждые 50 тыс. км, особенно в коробках с большим пробегом, где износ гильз гидроблока усугубляет проблему.
Регулировка давления в современных АКПП осуществляется соленоидами с широтно-импульсной модуляцией (ШИМ). Например, в Toyota U660E соленоид линейного давления поддерживает точность ±0,2 бар, но при загрязнении ATF продуктами износа отклонение достигает 0,8 бар, что вызывает жесткие переключения. Для восстановления нормальной работы требуется промывка гидроблока и замена масла с фильтром – частичная замена в таких случаях неэффективна.

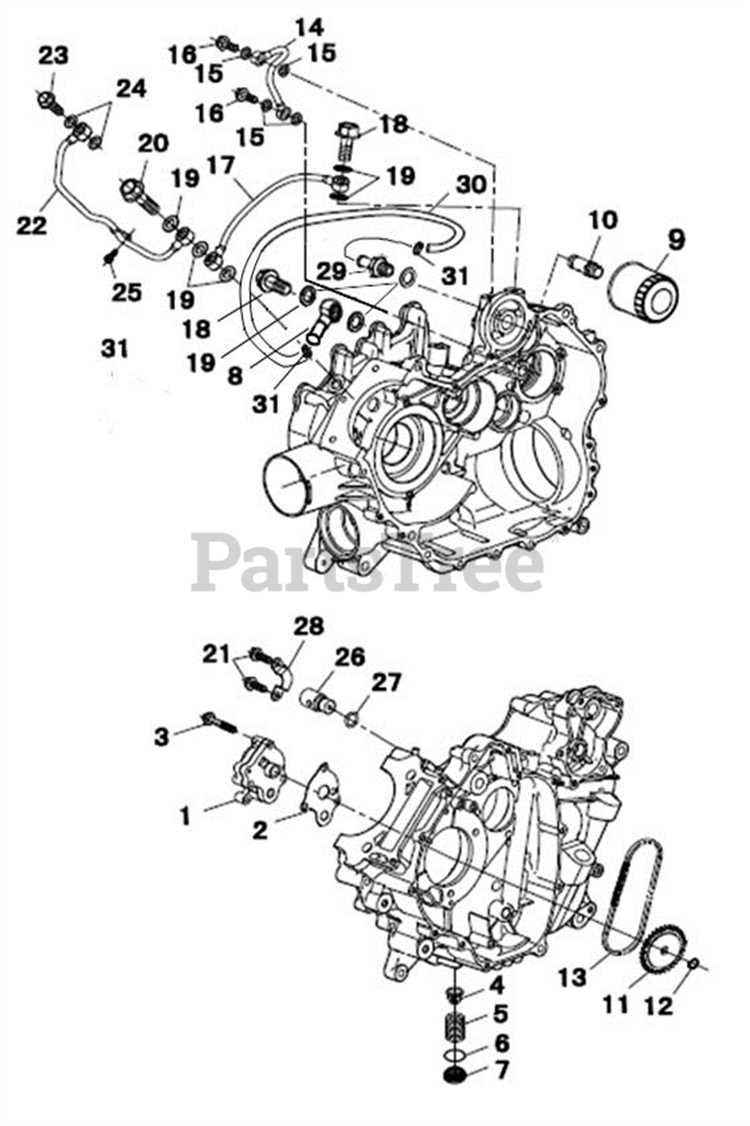

Какие неисправности масляного насоса встречаются чаще всего и их признаки
Износ шестерён или лопастей насоса – типичная проблема, особенно в автомобилях с пробегом свыше 150–200 тыс. км. Причина – абразивное воздействие металлической стружки и продуктов износа фрикционов, циркулирующих в масле. Симптомы: падение давления в системе, проскальзывание передач, задержки при переключении. На ранних стадиях диагностируется по характерному гулу или вою из коробки на холостых оборотах.
Засорение сетки маслоприёмника – вторая по частоте неисправность. Сетка забивается продуктами износа, особенно если масло не менялось вовремя или использовались некачественные жидкости. Признаки: рывки при переключении передач, перегрев АКПП, активация аварийного режима. В запущенных случаях насос начинает «голодать», что приводит к его ускоренному износу.
Повреждение корпуса насоса или уплотнительных колец встречается реже, но критично для работы системы. Трещины в корпусе возникают из-за перегрева, гидроударов или механических воздействий (например, при неаккуратной сборке). Уплотнения теряют герметичность из-за старения материала или агрессивных присадок в масле. Симптомы: течь масла из-под корпуса насоса, падение уровня жидкости, появление ошибок по давлению в блоке управления.
Неправильная установка насоса после ремонта – распространённая ошибка, приводящая к его быстрому выходу из строя. Основные нарушения: неверный момент затяжки болтов (должен соответствовать спецификации производителя, обычно 15–25 Н·м), перекос при монтаже, использование повреждённых прокладок. Признаки: шум насоса сразу после ремонта, нестабильное давление, вибрации при работе.
Для диагностики неисправностей насоса используют следующие методы:
- Замер давления масла в магистралях с помощью манометра (нормальные значения для большинства АКПП: 4–6 бар на холостом ходу, 10–12 бар под нагрузкой).
- Анализ масла на наличие металлической стружки (крупные частицы указывают на износ шестерён).
- Проверка состояния сетки маслоприёмника (визуальный осмотр на предмет загрязнений).
- Диагностика сканером на наличие ошибок по давлению (например, P0740, P0741).
Ремонт насоса в большинстве случаев нецелесообразен – дешевле и надёжнее заменить его в сборе. Исключение – засорение сетки, которую можно промыть или заменить отдельно. При выборе нового насоса важно учитывать совместимость с конкретной моделью АКПП: даже незначительные отличия в геометрии шестерён могут привести к некорректной работе. После замены обязательна адаптация коробки с помощью диагностического оборудования.
Как проверить работоспособность масляного насоса без разборки АКПП
Первичная диагностика масляного насоса АКПП проводится через анализ давления рабочей жидкости и симптомов неисправности. Подключите манометр к контрольному штуцеру гидроблока (расположение указано в сервисной документации конкретной модели коробки) и заведите двигатель. На холостых оборотах давление должно соответствовать заводским параметрам: например, для большинства 6-ступенчатых АКПП ZF (6HP21/28) – 3,5–4,5 бар, для Aisin Warner (AW55-50/51) – 4,0–5,0 бар. Снижение давления на 20% и более при прогретом масле (температура 80–90°C) указывает на износ насоса или засорение фильтра. Дополнительно проверьте уровень и состояние ATF: металлическая стружка в масле, запах гари или темный цвет – косвенные признаки неисправности насоса.
- Проверка давления под нагрузкой:
- Установите селектор в режим «D» и зафиксируйте автомобиль стояночным тормозом.
- Плавно нажмите педаль газа до 2000–2500 об/мин – давление должно резко возрасти на 1,5–2,5 бар от холостого значения.
- Если давление не поднимается или падает ниже 2 бар, насос не обеспечивает требуемый расход масла.
- Анализ шумов:
- Прислушайтесь к работе насоса через стетоскоп или металлический стержень, приложенный к корпусу АКПП в зоне гидротрансформатора.
- Скрежет, свист или пульсирующий гул на холостых оборотах – признаки износа шестерен или подшипников насоса.
- Отсутствие шумов при холодном запуске с последующим появлением после прогрева указывает на деформацию корпуса насоса.
- Диагностика через сканер:
- Подключите диагностический адаптер (например, Launch X431 или Autel MaxiSys) и считайте параметры блока управления АКПП.
- Обратите внимание на значения «Line Pressure» и «Torque Converter Pressure» – отклонения от нормы более чем на 15% свидетельствуют о проблемах с насосом.
- Проверьте наличие ошибок P0740 (неисправность гидротрансформатора) или P0730 (неправильное передаточное отношение), которые могут быть вызваны недостаточным давлением масла.
