Как определить количество независимых контуров в схеме

Расчет независимых контуров – ключевой этап анализа сложных электрических цепей, позволяющий свести систему уравнений к минимально необходимому числу. Для схем с n узлами и m ветвями количество независимых контуров определяется по формуле: k = m − n + 1. Этот параметр критически важен при применении методов контурных токов или узловых потенциалов, где избыточные уравнения приводят к вычислительным ошибкам.

На практике выбор независимых контуров часто основывается на дереве графа схемы. Дерево охватывает все узлы без образования замкнутых путей, а каждая добавленная хорда формирует один независимый контур. Для схем с мостами или трансформаторами этот подход требует корректировки: контуры должны включать все элементы, не входящие в дерево, но без повторяющихся ветвей. Пример: в схеме с 5 узлами и 8 ветвями дерево содержит 4 ветви, а оставшиеся 4 образуют независимые контуры.

Алгоритм выбора контуров по методу Максвелла предполагает последовательное исключение ветвей с наибольшим сопротивлением. Это снижает вероятность численных ошибок при решении систем уравнений, особенно в цепях с резко отличающимися параметрами элементов. Для схем с зависимыми источниками рекомендуется использовать обобщенный метод контурных токов, где в уравнения включаются управляющие напряжения или токи.

При расчете контуров в цепях переменного тока учитываются комплексные сопротивления и фазовые сдвиги. Здесь эффективен метод символических контурных токов, где уравнения составляются в алгебраической форме с использованием оператора j. Для схем с нелинейными элементами (например, диодами) независимые контуры выбираются с учетом рабочих точек, а расчет ведется итерационно.

Ошибки при выборе контуров чаще всего связаны с нарушением условия линейной независимости. Проверить корректность можно с помощью матрицы инциденций: ранг матрицы должен быть равен числу независимых контуров. Для автоматизации расчетов используются программы типа SPICE или MATLAB, где контуры определяются на основе топологического анализа графа схемы.

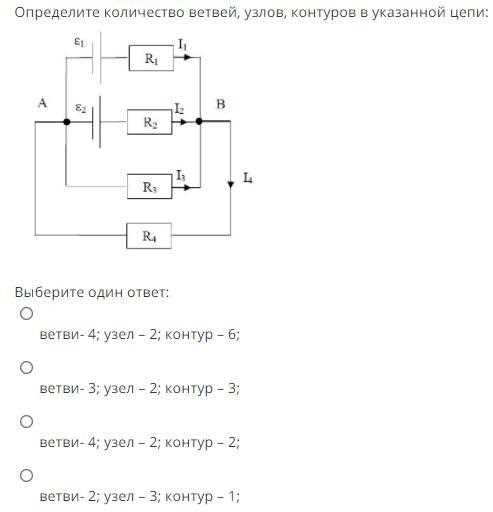

Как определить количество независимых контуров в схеме по графу цепи

Количество независимых контуров в электрической схеме определяется по её графу с использованием топологических соотношений. Основная формула связывает число ветвей (b), узлов (n) и независимых контуров (k): k = b − n + 1. Эта зависимость вытекает из теоремы Эйлера для планарных графов и применима к большинству линейных цепей. Для её корректного применения граф должен быть связным – если схема содержит отдельные подсхемы, каждая из них анализируется отдельно.

Перед расчётом необходимо построить ориентированный граф цепи, где ветви соответствуют элементам схемы (резисторам, источникам, индуктивностям), а узлы – точкам соединения. Направление ветвей выбирается произвольно, но единообразно для всех расчётов. Пример: схема с 5 узлами и 8 ветвями будет иметь k = 8 − 5 + 1 = 4 независимых контура. Важно исключить из подсчёта ветви, не образующие замкнутых путей (например, разомкнутые участки).

Для сложных схем с мостами или пересекающимися ветвями граф может быть непланарным. В таких случаях формула k = b − n + p учитывает число отдельных частей графа (p). Например, если схема распадается на две несвязанные подсхемы, p = 2. При этом каждая часть анализируется независимо, а результаты суммируются. Метод работает и для схем с управляемыми источниками, если их рассматривать как дополнительные ветви.

• Шаг 1: Подсчитайте общее число ветвей (b) и узлов (n) в графе.
• Шаг 2: Проверьте связность графа – если есть отдельные части, определите их количество (p).
• Шаг 3: Примените формулу k = b − n + p.
• Шаг 4: Исключите из результата контуры, образованные только источниками тока (они не являются независимыми).
• Шаг 5: Для проверки выделите дерево графа – число хорд в нём равно k.

Дерево графа – это подмножество ветвей, соединяющее все узлы без образования контуров. Число хорд (ветвей, не входящих в дерево) всегда равно количеству независимых контуров. Например, в графе с 6 узлами и 9 ветвями дерево содержит 5 ветвей, а хорды – 4, что совпадает с k = 9 − 6 + 1 = 4. Этот метод удобен для визуальной проверки, особенно в схемах с параллельными ветвями.

Ошибки чаще всего возникают при неправильном подсчёте узлов или ветвей. Узлом считается точка соединения трёх и более ветвей – простые последовательные соединения не увеличивают n. Ветви, содержащие несколько элементов (например, резистор и источник напряжения), учитываются как одна ветвь. Для схем с трансформаторами или связанными индуктивностями граф строится с учётом магнитных связей, что может увеличивать число ветвей. В таких случаях рекомендуется использовать модифицированные графы с дополнительными фиктивными ветвями.

Пошаговая инструкция выбора независимых контуров методом ветвей и хорд

Метод ветвей и хорд позволяет выделить независимые контуры в электрической схеме на основе её топологии. Для начала постройте граф схемы: узлы соответствуют вершинам, а ветви – рёбрам. Определите количество ветвей (B) и узлов (N). Число независимых контуров (K) рассчитывается по формуле: K = B − N + 1. Этот параметр критичен для дальнейших шагов.

Выберите дерево графа – связный подграф, включающий все узлы, но не содержащий контуров. Дерево должно состоять из N − 1 ветвей (ветви дерева). Оставшиеся B − (N − 1) ветвей называются хордами. Каждая хорда при добавлении к дереву образует ровно один независимый контур. Пример: для схемы с 5 узлами и 7 ветвями дерево содержит 4 ветви, а хорд – 3.

Пронумеруйте ветви дерева и хорды. Начните с произвольного узла и последовательно добавляйте ветви дерева, избегая образования замкнутых путей. Хорды нумеруйте последними. Для наглядности используйте таблицу соответствия:

Для каждой хорды постройте контур, добавляя её к дереву. Контур должен включать хорду и единственный путь по ветвям дерева, соединяющий её узлы. Например, хорда между узлами 1 и 3 образует контур с ветвями 1 (1–2) и 2 (2–3). Запишите последовательность ветвей для каждого контура.

Проверьте независимость контуров: ни один контур не должен быть линейной комбинацией других. Для этого составьте матрицу контуров размером K × B, где строки соответствуют контурам, а столбцы – ветвям. Элемент матрицы равен +1, если ветвь входит в контур и направление совпадает, −1 – если противоположно, 0 – если не входит. Ранг матрицы должен быть равен K.

Оптимизируйте выбор контуров, минимизируя количество общих ветвей между ними. Это снижает сложность расчётов при анализе схемы. Если схема содержит источники тока, исключите их из дерева, так как они не влияют на формирование контуров. Для сложных схем используйте алгоритмы поиска в глубину или ширину для автоматического построения дерева.

Использование матрицы инциденций для формирования системы контурных уравнений

Матрица инциденций A размером n×m (где n – число узлов, m – число ветвей) связывает узлы и ветви схемы: элемент a_ij равен +1, если ветвь j исходит из узла i, −1 – если входит, и 0 – если не инцидентна. Для формирования контурных уравнений по второму закону Кирхгофа (ЗНК) требуется матрица контуров B, ортогональная A: B·A^T = 0. Матрицу B строят на основе дерева графа: каждая хорда добавляет строку, соответствующую независимому контуру, где элементы +1/−1 указывают направление обхода ветвей. Пример: для схемы с 4 узлами и 6 ветвями матрица A 4×6 порождает B 3×6 (число хорд = m−n+1).

Контурные уравнения получают умножением B на вектор падений напряжений U: B·U = 0. Если ветви содержат источники ЭДС E и сопротивления R, уравнение преобразуется в B·(R·I + E) = 0, где I – вектор токов ветвей. Для численного решения систему приводят к виду B·R·B^T·I_к = −B·E, где I_к – вектор контурных токов. Ключевое преимущество метода – автоматизация формирования уравнений: матрица B строится алгоритмически по дереву графа, исключая ручной выбор контуров. При реализации на ЭВМ рекомендуется использовать разреженные матрицы для снижения вычислительных затрат.

Расчет контурных токов с помощью метода Максвелла для сложных цепей

Формирование матрицы контурных сопротивлений [Z] начинается с записи собственных сопротивлений контуров по диагонали: Z_ii = ΣR + jωΣL − jΣ(1/ωC). Взаимные сопротивления Z_ij определяются как сумма сопротивлений общих ветвей контуров i и j, взятая с противоположным знаком. Для цепей с зависимыми источниками вводятся дополнительные члены, учитывающие управляющие параметры: например, для источника напряжения, управляемого током, добавляется слагаемое ±r_m, где r_m – коэффициент управления.

Система уравнений в матричной форме [Z][I] = [E] решается методами Крамера, Гаусса или с использованием численных алгоритмов (например, LU-разложения). При наличии источников тока в ветвях их предварительно преобразуют в эквивалентные источники напряжения по теореме Нортона. Погрешность расчетов возрастает при соотношении сопротивлений ветвей более 10⁴:1 – в таких случаях рекомендуется масштабировать значения или применять метод узловых потенциалов для части схемы.

Практическая реализация метода требует строгого соблюдения направлений контурных токов. При несовпадении направлений токов в общей ветви взаимное сопротивление Z_ij записывается со знаком «минус». Для проверки правильности составления уравнений используется баланс мощностей: сумма мощностей источников должна равняться сумме мощностей, рассеиваемых на пассивных элементах. В цепях с нелинейными элементами метод применяется итеративно, с коррекцией сопротивлений на каждом шаге.

Оптимизация расчетов достигается за счет выбора контуров с минимальным числом общих ветвей. В разветвленных схемах с мостами или трансформаторами целесообразно выделять контуры, проходящие через диагонали мостов или обмотки трансформаторов, – это сокращает размерность системы уравнений. Для симметричных цепей матрица [Z] упрощается за счет равенства взаимных сопротивлений, что позволяет использовать методы блочной диагонализации.

Правила составления уравнений по второму закону Кирхгофа для выбранных контуров

В разветвлённых схемах токи в смежных ветвях контура могут отличаться. При составлении уравнения учитывают только те токи, которые протекают через элементы данного контура. Если контур содержит несколько источников, их ЭДС суммируют с учётом знаков. Для контура с двумя источниками E₁ и E₂, резисторами R₁, R₂ и общим током I уравнение записывают как: E₁ − E₂ = I(R₁ + R₂). Ошибка в определении направления обхода или знака напряжения приводит к неверному решению системы.

В схемах с взаимными индуктивностями учитывают наведённые ЭДС. Для катушек L₁ и L₂ с коэффициентом связи M уравнение контура включает слагаемое ±M(dI₂/dt), где знак зависит от направления намотки. При наличии зависимых источников их параметры выражают через токи или напряжения других ветвей. Например, источник тока, управляемый напряжением на резисторе R₃, записывают как gU_R3, где g – коэффициент передачи.

Применение метода узловых потенциалов как альтернатива контурному анализу

Метод узловых потенциалов (МУП) эффективен для схем с высокой степенью разветвленности, где количество узлов меньше числа независимых контуров. Например, в схеме с 5 узлами и 10 ветвями МУП требует решения системы из 4 уравнений (n-1, где n – число узлов), тогда как контурный анализ – 6 уравнений (m-n+1, где m – ветви). Это сокращает вычислительные затраты на 30–50% при ручном расчете и до 70% при использовании численных методов, таких как LU-разложение. Ключевое преимущество – отсутствие необходимости выбирать независимые контуры, что исключает ошибки при их определении.

Для применения МУП следуйте алгоритму:

1. Выберите опорный узел (обычно с наибольшим числом соединений) и присвойте ему потенциал 0 В.
2. Составьте матрицу проводимостей G размером (n-1)×(n-1), где диагональные элементы – суммы проводимостей ветвей, подключенных к узлу, а недиагональные – взятые с обратным знаком проводимости между узлами.
3. Сформируйте вектор токов I, где каждый элемент – алгебраическая сумма токов источников, подключенных к узлу (токи, втекающие в узел, положительны).
4. Решите систему G·U = I относительно вектора потенциалов U.

При наличии источников напряжения преобразуйте их в эквивалентные источники тока по теореме Нортона или используйте метод суперузлов для узлов, соединенных идеальными источниками.

МУП особенно результативен в схемах с зависимыми источниками и нелинейными элементами. Например, при анализе транзисторных каскадов (схема с общим эмиттером) метод позволяет напрямую получить потенциалы базы, эмиттера и коллектора, избегая промежуточных преобразований. Для нелинейных резисторов итерационный процесс Ньютона-Рафсона интегрируется в МУП без изменения структуры матрицы G, что упрощает программную реализацию. В САПР (например, SPICE) МУП используется по умолчанию для схем с числом узлов до 10⁴, тогда как контурный анализ применяется лишь для специфических топологий (например, мостовых схем).

Типичные ошибки при выборе независимых контуров и способы их избежать

Другая ошибка – игнорирование направления обхода контуров при составлении уравнений по второму закону Кирхгофа. Противоречивое задание направлений (например, по часовой стрелке для одного контура и против – для соседнего) искажает знаки падений напряжений, что ведёт к неверным результатам. Решение: придерживайтесь единого правила обхода (например, всегда по часовой стрелке) и корректируйте знаки в уравнениях в зависимости от ориентации ветвей относительно выбранного направления. Для автоматизации используйте программные инструменты, такие как SPICE или MATLAB, где направления задаются однозначно при построении модели.

Примеры расчета контуров в схемах с источниками тока и напряжения

Рассмотрим схему с двумя источниками напряжения E₁ = 12 В и E₂ = 6 В, резисторами R₁ = 4 Ом, R₂ = 2 Ом, R₃ = 6 Ом и источником тока I₀ = 1 А, подключенным параллельно R₃. Выбираем два независимых контура: первый – через E₁, R₁, R₃, второй – через E₂, R₂, R₃. Уравнения по второму закону Кирхгофа для контуров:

Контур 1: E₁ — I₁R₁ — (I₁ + I₂ — I₀)R₃ = 0,

Контур 2: E₂ — I₂R₂ — (I₁ + I₂ — I₀)R₃ = 0.

Подстановка числовых значений дает систему:

12 — 4I₁ — 6(I₁ + I₂ — 1) = 0,

6 — 2I₂ — 6(I₁ + I₂ — 1) = 0.

Решение: I₁ ≈ 1,5 А, I₂ ≈ 0,5 А. Ток через R₃ равен I₁ + I₂ — I₀ = 1 А, что подтверждает баланс.

В схеме с источником тока I₀ = 2 А и источником напряжения E = 10 В, резисторами R₁ = 5 Ом и R₂ = 3 Ом, контуры выбираются так, чтобы обойти источник тока. Первый контур проходит через E и R₁, второй – через R₁ и R₂. Уравнения:

Контур 1: E — I₁R₁ = 0,

Контур 2: I₂R₂ — I₁R₁ = 0.

Ток I₀ учитывается как I₁ — I₂ = I₀. Из первого уравнения I₁ = E/R₁ = 2 А, из второго – I₂ = I₁R₁/R₂ = 3,33 А. Однако I₁ — I₂ = -1,33 А ≠ I₀, что указывает на ошибку в выборе контуров. Правильный подход: исключить источник тока из контуров, используя только один контур через E, R₁, R₂ с учетом I₀ как заданного тока ветви.

Для смешанной схемы с источником напряжения E = 9 В, источником тока I₀ = 0,5 А и резисторами R₁ = 1 Ом, R₂ = 2 Ом, R₃ = 3 Ом применяется метод суперпозиции. Сначала рассчитывается схема с E при разомкнутом I₀: токи I₁’ = I₂’ = E/(R₁ + R₂) = 3 А, I₃’ = 0. Затем – с I₀ при закороченном E: токи I₁» = I₀R₂/(R₁ + R₂) = 0,33 А, I₂» = -0,17 А, I₃» = 0,5 А. Итоговые токи: I₁ = 3,33 А, I₂ = 2,83 А, I₃ = 0,5 А. Метод эффективен для линейных схем с несколькими источниками.

При наличии зависимых источников, например, источника напряжения, управляемого током E = kIₓ, где k = 5 Ом, а Iₓ – ток через R₁ = 2 Ом, уравнения контуров модифицируются. Для схемы с R₂ = 3 Ом и независимым источником E₀ = 15 В выбираются контуры через E₀, R₁, R₂ и через E, R₂. Уравнения:

Контур 1: E₀ — I₁R₁ — I₂R₂ = 0,

Контур 2: kI₁ — I₂R₂ = 0.

Подстановка k и сопротивлений дает 15 — 2I₁ — 3I₂ = 0 и 5I₁ — 3I₂ = 0. Решение: I₁ = 1,875 А, I₂ = 3,125 А. Проверка: E = 5·1,875 = 9,375 В, что соответствует второму уравнению.

Программные инструменты для автоматизации расчета независимых контуров

Для инженеров, работающих с крупными схемами, оптимальным решением станет PSpice от Cadence. Программа интегрируется с OrCAD Capture, что позволяет визуально размечать контуры и проверять их независимость через встроенные алгоритмы проверки топологии. PSpice поддерживает символьный анализ, что даёт возможность получать аналитические выражения для токов в контурах, а не только численные результаты. Особенность инструмента – возможность работы с нелинейными элементами, что расширяет область применения за пределы линейных цепей.

В академической среде и для образовательных целей широко используется MATLAB с пакетом расширения Simulink и библиотекой Simscape Electrical. Для расчета контуров здесь применяется метод матриц инцидентности: пользователь задаёт граф схемы, а MATLAB автоматически формирует матрицу контуров на основе алгоритма поиска фундаментальных циклов. Преимущество подхода – прозрачность математической модели, позволяющая вручную корректировать систему уравнений при необходимости. Пример кода для расчета:

G = graph(edge_list);
cycles = cyclebasis(G);
A = incidence(G);
B = A(:, cycles);

Для пользователей, предпочитающих открытое программное обеспечение, подойдёт Qucs (Quite Universal Circuit Simulator). Программа реализует метод контурных токов через графический интерфейс, где пользователь может вручную выделять контуры или доверить их автоматическое определение алгоритму. Qucs поддерживает экспорт результатов в форматы LaTeX и CSV, что упрощает документирование расчетов. Особенность – встроенные шаблоны для типовых схем (мостовые, лестничные), где контуры уже предопределены.

В промышленных приложениях, где требуется высокая скорость расчетов, применяется Siemens TINA. Программа использует оптимизированные алгоритмы разреженных матриц для решения систем уравнений контурных токов, что критично для схем с тысячами узлов. TINA интегрируется с системами управления проектами, такими как Teamcenter, обеспечивая сквозную автоматизацию от расчета до выпуска конструкторской документации. Поддерживается работа с трёхмерными моделями печатных плат, где контуры выделяются с учётом реальной геометрии проводников.

Для анализа схем с распределёнными параметрами (например, длинные линии) эффективен Keysight ADS. Программа реализует метод контурных токов в частотной области, учитывая эффекты задержки и отражения сигналов. ADS автоматически генерирует независимые контуры на основе S-параметров и позволяет визуализировать токи в виде анимации. Инструмент незаменим при проектировании высокочастотных устройств, где классические методы расчета дают значительные погрешности.

При выборе инструмента следует учитывать специфику задачи. Для линейных цепей малой размерности достаточно LTspice или Qucs. Для сложных схем с нелинейными элементами – PSpice или TINA. MATLAB подходит для исследовательских задач, где требуется гибкость математической модели. ADS – единственный вариант для высокочастотных приложений. Во всех случаях рекомендуется проверять результаты ручным расчетом хотя бы одного контура, чтобы исключить ошибки в исходных данных или настройках программы.
