Переход от принципиальной схемы к готовой монтажной плате требует точности на каждом этапе. Ошибки в разводке дорожек или выборе компонентов могут привести к неработоспособности устройства, коротким замыканиям или перегреву. В этом процессе нет места предположениям – только расчёты, проверки и последовательные действия.
Выбор компонентов влияет на компоновку платы. SMD-элементы с шагом 0,5 мм и меньше требуют точности трассировки – используйте сетку 0,05 мм в редакторе. Для мощных цепей (токи свыше 1 А) рассчитайте ширину дорожек по формуле: ширина (мм) = ток (А) / (k × толщина меди (мкм)), где k = 0,024 для внешних слоёв и 0,016 для внутренних. Не экономьте на переходных отверстиях: для токов выше 5 А используйте залитые медью vias или несколько параллельных отверстий.
Трассировка требует системного подхода. Начинайте с цепей питания и земли, затем переходите к сигнальным линиям. Для дифференциальных пар (USB, Ethernet) соблюдайте равную длину дорожек и импеданс 90–100 Ом. В аналоговых схемах разделяйте цифровую и аналоговую землю, соединяя их только в одной точке – обычно у источника питания. После завершения трассировки запустите DRC-проверку (Design Rule Check) с параметрами, соответствующими возможностям производства: минимальная ширина дорожки – 0,15 мм, зазор – 0,15 мм, диаметр переходного отверстия – 0,3 мм.
Финальный этап – подготовка файлов для производства. Экспортируйте Gerber-файлы в формате RS-274X, включая слои: верхний и нижний сигнальные, маску припоя, шелкографию, контур платы. Для сверловки создайте отдельный файл с координатами отверстий. Перед отправкой на производство визуально проверьте каждый слой в Gerber-viewer – ошибки в файлах не исправит даже опытный производитель.
Подготовка электрической схемы для переноса на плату
Оптимизируйте схему для минимизации пересечений проводников. Разместите компоненты с учетом их функциональной связи: микроконтроллеры ближе к источникам тактового сигнала, силовые элементы – к разъемам питания. Используйте инструменты САПР для автоматического размещения (например, «Auto Place» в KiCad), но вручную корректируйте критические узлы. Для аналоговых цепей оставляйте зазоры не менее 0.5 мм между сигнальными и силовыми дорожками.
Проверьте электрические параметры схемы перед переносом. Рассчитайте ширину дорожек для токов свыше 1 А по формуле: ширина (мм) = ток (А) / (k × толщина меди (мкм)), где k = 0.024 для внешних слоев и 0.012 для внутренних. Для стандартной платы с медью 35 мкм при токе 2 А ширина дорожки должна быть не менее 2.4 мм. Учтите тепловые режимы: мощные компоненты требуют дополнительных полигонов для отвода тепла.
| Тип цепи | Минимальный зазор (мм) | Рекомендуемая ширина дорожки (мм) |
|---|---|---|
| Сигнальные (до 50 МГц) | 0.2 | 0.25 |
| Силовые (до 1 А) | 0.3 | 1.0 |
| Высокочастотные (свыше 100 МГц) | 0.5 | 0.15 (с экранированием) |
Экспортируйте схему в формат, совместимый с программой трассировки. В Altium Designer используйте команду «Design → Update PCB», в KiCad – «Tools → Update PCB from Schematic». Проверьте список цепей (Netlist) на отсутствие дублирующихся или оборванных соединений. Для сложных проектов разделите схему на функциональные блоки (например, питание, управление, интерфейсы) и переносите их на плату поэтапно, начиная с критически важных узлов.
Выбор и настройка программного обеспечения для проектирования плат
Для проектирования монтажных плат доступны инструменты с разным уровнем сложности и функциональности. Начинающим подойдут KiCad (бесплатный, с открытым исходным кодом) и EasyEDA (онлайн-редактор с интеграцией с JLCPCB). Профессионалы чаще выбирают Altium Designer (платный, с расширенными возможностями трассировки и 3D-визуализации) или Cadence Allegro (для сложных многослойных плат). Важно учитывать совместимость с форматами Gerber, ODB++ и IPC-2581, а также наличие библиотек компонентов – например, в KiCad они обновляются сообществом, а в Altium интегрированы с производителями.
Настройка ПО начинается с установки рабочей среды: в KiCad критично сразу задать единицы измерения (миллиметры или дюймы) и шаг сетки (обычно 0,1 мм для SMD-компонентов). В Altium Designer необходимо настроить правила проектирования (Design Rules) – минимальные зазоры между дорожками, ширина проводников (например, 0,2 мм для сигнальных линий и 1 мм для питания), а также слои платы (Top, Bottom, внутренние слои для многослойных плат). Для высокочастотных схем в Cadence Allegro активируют инструменты анализа импеданса и целостности сигналов, такие как SigXplorer.
Интеграция с САПР механики ускоряет процесс: Fusion 360 напрямую импортирует проекты из KiCad, а SolidWorks PCB синхронизируется с Altium. Для автоматизации проверок используют скрипты на Python (в KiCad через pcbnew) или встроенные средства валидации (DRC в Altium). При работе с микроконтроллерами полезно подключать сторонние библиотеки – например, STM32CubeMX для генерации схем на базе STM32 или PlatformIO для управления проектами в KiCad.

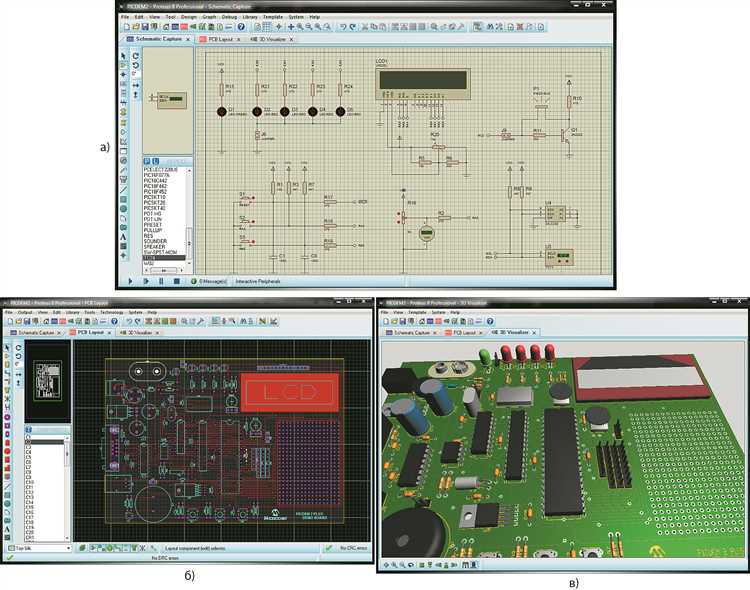

Размещение компонентов на виртуальной плате с учетом трассировки
Первым шагом после импорта схемы в редактор PCB становится анализ критических цепей. Выделите шины питания, высокочастотные сигналы и аналоговые линии – их расположение определяет 70% успеха трассировки. Используйте инструмент Highlight Net в KiCad или Net Class в Altium, чтобы визуально отделить приоритетные соединения. Для цифровых схем с тактовой частотой выше 50 МГц размещайте тактовый генератор в центре платы, минимизируя длину дорожек к процессору и памяти.
Размещайте компоненты группами по функциональному признаку. Например, для микроконтроллерной платы сгруппируйте:
- Цепи питания (стабилизаторы, конденсаторы развязки) – ближе к разъемам питания;
- Аналоговые входы (АЦП, операционные усилители) – на краю платы, вдали от цифровых шумов;
- Интерфейсные микросхемы (USB, Ethernet) – рядом с соответствующими разъемами, с учетом длины дифференциальных пар (≤150 мм для USB 2.0).
Для каждой группы оставляйте запас пространства в 10–15% от занимаемой площади – это упростит последующую трассировку и позволит добавить экранирующие полигоны.
Ориентируйте компоненты с учетом направления сигналов. Микросхемы памяти DDR3/DDR4 располагайте так, чтобы линии данных шли параллельно короткой стороне платы, а адресные линии – перпендикулярно. Для BGA-корпусов используйте правило «шахматной доски»: смещайте соседние компоненты на 45° относительно друг друга, чтобы избежать пересечения дорожек под корпусом. В Altium Designer включите опцию Component Clearance Rules с минимальным зазором 0,2 мм для BGA.
Учитывайте тепловые режимы при размещении. Мощные компоненты (DC-DC преобразователи, силовые транзисторы) располагайте на расстоянии не менее 5 мм от чувствительных аналоговых микросхем. В редакторе PCB добавьте тепловые полигоны под корпусами TO-220/TO-263, соединив их с земляным слоем через термопады (Thermal Relief). Для плат с плотной компоновкой используйте алюминиевый сердечник (IMS-плата) – это снижает тепловое сопротивление на 30–40%.
Проверяйте длину критических цепей на этапе размещения. В Altium используйте инструмент Length Tuning, в KiCad – плагин Interactive Length Tuning. Для дифференциальных пар USB 3.0/PCIe поддерживайте разницу длин в пределах 5 мм. Для тактовых сигналов процессоров (например, STM32 с частотой 100 МГц) ограничивайте максимальную длину дорожки 80 мм, чтобы избежать отражений сигнала.
Оптимизируйте расположение разъемов. Входные разъемы питания размещайте на одной стороне платы, выходные сигнальные – на противоположной. Для плат с Ethernet-контроллерами соблюдайте расстояние не менее 20 мм между разъемом RJ45 и аналоговыми цепями. Используйте экранированные разъемы для высокочастотных сигналов (HDMI, DisplayPort) и размещайте их на краю платы с полигоном земли вокруг.
После предварительного размещения запустите автоматическую проверку правил проектирования (DRC). В KiCad активируйте Design Rules Checker с параметрами:
- Минимальный зазор между дорожками: 0,15 мм (для 4-слойных плат);
- Минимальная ширина дорожки: 0,2 мм (для сигнальных линий), 0,5 мм (для питания);
- Максимальная длина стыка дорожек: 0,3 мм.
Исправляйте ошибки DRC до начала трассировки – это сократит время на переделки на 60%. Для плат с BGA-корпусами используйте 4-слойную структуру с выделенными слоями питания и земли, чтобы уменьшить импеданс и улучшить теплоотвод.

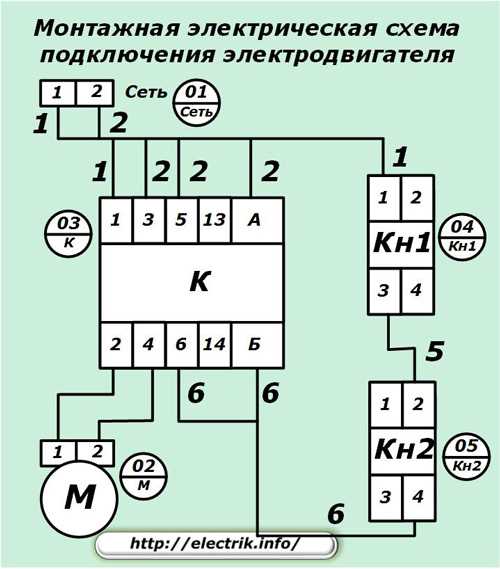

Правила прокладки дорожек и минимизация помех
Минимизация электромагнитных помех начинается с выбора ширины дорожек. Для сигнальных линий с током до 500 мА достаточно 0,2–0,3 мм, при 1 А – 0,8–1 мм, свыше 2 А – не менее 2 мм. Для аналоговых цепей ширину увеличивают на 20–30% относительно расчётной, чтобы снизить сопротивление и тепловые потери. Критические трассы (например, тактовые сигналы микроконтроллеров) прокладывают с зазором не менее 0,5 мм от других дорожек, чтобы избежать перекрёстных наводок. При частотах выше 10 МГц используют дифференциальные пары с равной длиной и волновым сопротивлением 50–100 Ом, контролируя импеданс с помощью калькуляторов типа Saturn PCB Toolkit.
Расположение дорожек относительно компонентов и слоёв платы критически влияет на помехоустойчивость. Аналоговые и цифровые цепи разделяют физически, прокладывая их на разных слоях или разделяя экранными полигонами с шагом не более 1/10 длины волны сигнала. Земляные полигоны размещают под чувствительными цепями (АЦП, операционные усилители), избегая разрывов – даже 1 мм зазора увеличивает индуктивность на 0,5 нГн. Для высокочастотных сигналов (свыше 50 МГц) применяют микрополосковые линии с расстоянием до земли не более 0,15 мм, чтобы сохранить импеданс и снизить излучение.
Для снижения синфазных помех в аналоговых цепях используют звездообразную топологию заземления: все обратные токи сводят в одну точку, исключая петли. В цифровых схемах применяют последовательное согласование нагрузки резисторами 22–100 Ом на концах длинных линий (свыше 15 см), чтобы подавить отражения. При проектировании плат с импульсными источниками питания входные и выходные цепи разделяют барьером из земляного полигона шириной не менее 3 мм, а дроссели и конденсаторы фильтра располагают на одной стороне платы, минимизируя длину силовых дорожек.
Проверка проекта на ошибки и соответствие стандартам
Проверка на технологичность включает анализ трассировки и расположения компонентов. Избегайте острых углов (90°) в дорожках – используйте 45° или скругления радиусом не менее 0.5 мм, чтобы предотвратить отслоение меди при травлении. Для двухсторонних плат проверьте, что переходные отверстия (vias) не попадают под корпуса компонентов, а их диаметр соответствует возможностям производства (минимум 0.3 мм для отверстия и 0.6 мм для площадки). В высокочастотных схемах контролируйте импеданс дорожек: для 50-омной линии на FR-4 толщиной 1.6 мм ширина дорожки должна быть ~1.5 мм при зазоре до земли 0.2 мм. Используйте калькуляторы импеданса, например, в KiCad (Tools → Impedance Calculator).
- Проверьте маркировку компонентов: позиционные обозначения (R1, C5) должны быть читаемы после установки компонентов, шрифт – не менее 1 мм, зазор до падов – 0.5 мм.
- Для плат с разъёмами убедитесь, что ключи и механические крепления не конфликтуют с дорожками или компонентами.
- Экспортируйте Gerber-файлы и проверьте их в сторонних программах (например, Gerber Viewer) на отсутствие артефактов: лишних линий, несоответствий слоёв.
- Для серийного производства добавьте тестовые точки (диаметр 1 мм) для всех критичных сигналов и питания – это упростит отладку.

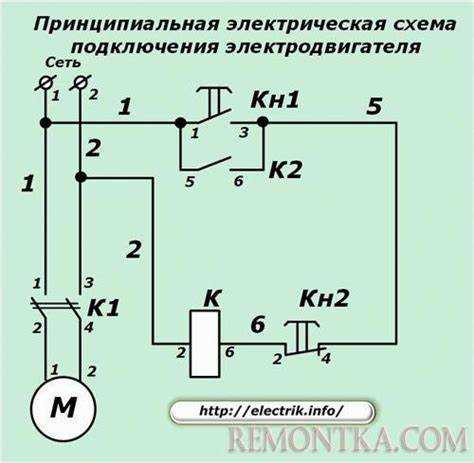

Экспорт файлов для производства и подготовка к изготовлению
После завершения трассировки и проверки правил проектирования (DRC) экспортируйте Gerber-файлы в формате RS-274X. В KiCad используйте пункт меню «Файл → Экспорт → Gerber», выбрав слои: F.Cu, B.Cu, F.SilkS, B.SilkS, F.Mask, B.Mask, Edge.Cuts. Для Altium Designer выберите «File → Fabrication Outputs → Gerber Files», установив единицы измерения в миллиметрах и точность 2:5 (5 знаков после запятой). Исключите лишние слои, такие как механические или вспомогательные, если они не требуются производителю.
Сгенерируйте drill-файлы в формате Excellon с разделением на сквозные и глухие/скрытые отверстия. В KiCad используйте «Файл → Экспорт → Drill Files», указав формат «Excellon» и единицы измерения «миллиметры». Для Altium добавьте отдельный drill-файл через «File → Fabrication Outputs → NC Drill Files». Убедитесь, что диаметры отверстий соответствуют спецификации производителя – большинство заводов принимают минимальный диаметр 0.2 мм для сквозных и 0.15 мм для глухих отверстий.
Создайте файл сборки (pick-and-place) в формате CSV или IPC-D-356A. В KiCad экспортируйте его через «Файл → Экспорт → Сборочный файл», указав координаты компонентов относительно центра платы. Для Altium используйте «File → Assembly Outputs → Generates Pick and Place Files». Проверьте, чтобы координаты были в миллиметрах, а ориентация компонентов соответствовала реальному расположению на плате (например, 0° для резисторов, 90° для конденсаторов с полярностью). Укажите тип упаковки (например, «0402», «SOIC-14») и позиционные обозначения (RefDes).
Подготовьте файл спецификации (BOM) в формате CSV или XLSX с колонками: RefDes, Value, Footprint, Manufacturer Part Number, Quantity. Исключите дубликаты и объедините одинаковые компоненты. Для KiCad используйте «Файл → Экспорт → Список материалов», для Altium – «Project → Output Jobs → Bill of Materials». Убедитесь, что все компоненты имеют уникальные артикулы производителя (например, «C0805C104K5RACTU» для керамического конденсатора 0.1 мкФ). Проверьте наличие компонентов у поставщиков (например, на сайтах LCSC, Mouser или Digi-Key) и укажите альтернативные варианты при необходимости.
Заархивируйте все файлы в ZIP-архив с понятной структурой: «Gerber/», «Drill/», «Assembly/», «BOM.csv». Перед отправкой производителю загрузите файлы в онлайн-сервис проверки (например, gerber-viewer.com или PCBWay Gerber Viewer) для визуального контроля. Убедитесь, что контур платы (Edge.Cuts) замкнут, апертуры корректны, и нет пересечений сигнальных дорожек с паяльной маской. Отправляйте файлы только после подтверждения отсутствия ошибок в DRC и ERC.

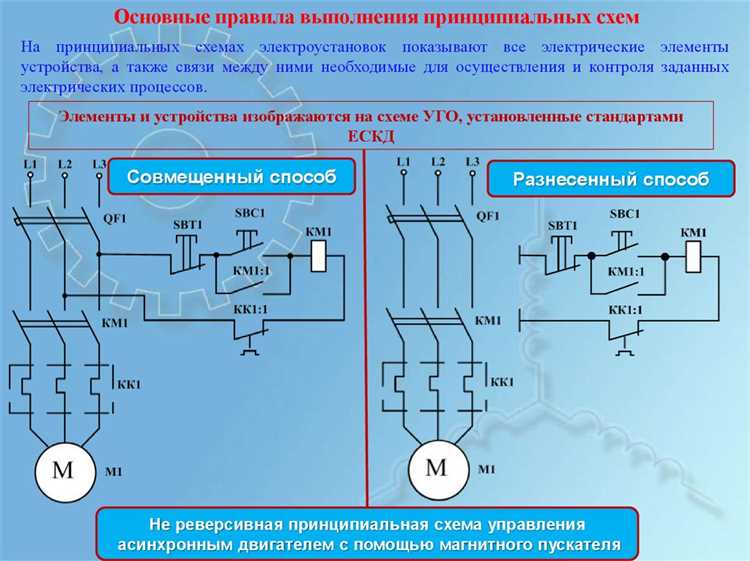

Контроль качества готовой платы и тестирование соединений
Первичный визуальный осмотр начинается с проверки соответствия топологии платы исходной схеме. Используйте лупу с 5–10-кратным увеличением или микроскоп для выявления дефектов травления: недотравленных участков (мостиков между проводниками), разрывов дорожек, заусенцев меди. Особое внимание уделите зонам с высокой плотностью элементов – там вероятность ошибок возрастает на 30–40%. Проверьте маркировку контактных площадок: смещение или отсутствие обозначений усложняет монтаж и увеличивает риск неправильного подключения компонентов.
Тестирование соединений проводите по методике «летящих пробников» или с помощью специализированных тестеров (например, Flying Probe Tester или Bed-of-Nails). Для плат с числом контактов до 500 используйте адаптер с пружинными зондами – это снижает стоимость тестирования на 25–30% по сравнению с универсальными системами. Проверяйте не только наличие соединений, но и их качество: сопротивление контактной площадки не должно превышать 0,1 Ом, а индуктивность дорожек длиной более 50 мм – 10 нГн. Для высокочастотных плат дополнительно контролируйте импеданс с помощью рефлектометра (TDR).
Испытания на устойчивость к внешним воздействиям включают термоциклирование и проверку влагостойкости. Проведите 10 циклов нагрева/охлаждения в диапазоне от -40°C до +85°C с выдержкой по 30 минут на каждом этапе. После этого проверьте плату на отсутствие трещин в паяльной маске и отслоений дорожек. Для плат, эксплуатируемых в условиях повышенной влажности, используйте тест HAST (Highly Accelerated Stress Test) при 130°C и 85% влажности в течение 96 часов. Дефекты, проявляющиеся на этом этапе, чаще всего связаны с некачественным покрытием (например, ENIG или HASL).
Финальный этап – функциональное тестирование под нагрузкой. Подключите плату к источнику питания с током на 20% выше номинального и проверьте стабильность напряжений в контрольных точках. Для цифровых схем используйте логический анализатор: частота ложных срабатываний не должна превышать 1 на 106 циклов. Аналоговые цепи тестируйте с помощью осциллографа: уровень шумов на выходе усилителей не должен превышать -80 дБ, а нелинейные искажения – 0,1%. При обнаружении отклонений локализуйте неисправность методом последовательного исключения: отключайте участки схемы до восстановления нормальной работы.
