Замена или ремонт разъема зарядки (например, Micro-USB, USB-C или Lightning) требует точности и соблюдения технологических нюансов. Ошибки при пайке приводят к коротким замыканиям, перегреву платы или нестабильной работе устройства. В 80% случаев отказ разъема связан с механическими повреждениями контактов или некачественной пайкой при предыдущем ремонте. Для работы понадобятся: паяльная станция с регулировкой температуры (260–320°C), тонкий припой (0,5–0,8 мм), флюс (безотмывочный или канифоль), медная оплетка для удаления излишков припоя и микроскоп или лупа с увеличением 10–20x.
Перед началом демонтируйте аккумулятор и отключите все шлейфы. Разъемы USB-C и Lightning имеют до 24 контактов, часть из которых отвечает за передачу данных, питание и заземление. Например, в USB-C контакты A1/A12 и B1/B12 – это линии питания VBUS (5 В), а A4/A9 и B4/B9 – заземление. При пайке используйте термостойкий каптон для защиты соседних элементов от перегрева. Температура жала паяльника не должна превышать 300°C для Micro-USB и 280°C для USB-C, чтобы избежать отслоения дорожек.
После пайки промойте плату изопропиловым спиртом (90%+) для удаления остатков флюса. Проверьте работоспособность разъема под нагрузкой: подключите зарядное устройство и измерьте напряжение на контактах VBUS (должно быть 5 В ±0,2 В). Если телефон не распознает зарядку, проверьте целостность дорожек с помощью осциллографа или логического анализатора. Для USB-C дополнительно протестируйте линии CC1/CC2 (должны показывать 0,55–2,6 В в зависимости от подключенного кабеля).

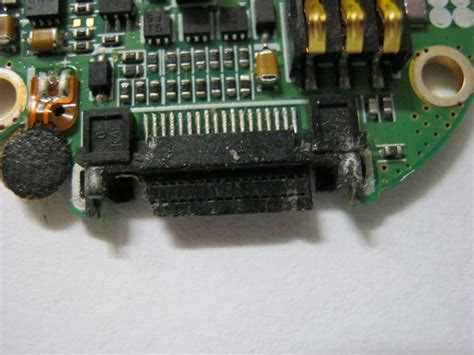

Какие инструменты и материалы нужны для пайки разъемов
Для пайки разъемов телефонов потребуется паяльная станция с регулировкой температуры (200–350°C) и тонким жалом (0,3–0,8 мм), например, Hakko FX-888D или KSGER T12. Дополнительно нужны: пинцет с антистатическим покрытием (ESD-10 или аналоги), медная оплетка для удаления припоя (шириной 1,5–2 мм), флюс безотмывочный (например, RMA-223 или NC-559), припой диаметром 0,5–0,8 мм с содержанием олова 60–63% (Sn63Pb37 или бессвинцовый SAC305). Для фиксации платы используйте держатель с лупой (3–5x увеличение) или микроскоп с подсветкой LED.
Обязательны термостойкие силиконовые коврики (толщиной 3–5 мм) и антистатический браслет. Для очистки контактов после пайки – изопропиловый спирт (99%) и безворсовые салфетки. При работе с микроразъемами (например, Lightning или USB-C) пригодится паяльный фен с насадками диаметром 5–8 мм и температурой 250–300°C для демонтажа поврежденных элементов.
Как правильно подготовить рабочее место перед пайкой
Выберите стол с ровной, негорючей поверхностью: металлическая столешница, керамическая плитка или специальный силиконовый коврик для пайки. Избегайте деревянных и пластиковых поверхностей – они могут деформироваться от нагрева или воспламениться. Минимальная площадь рабочей зоны – 60×40 см, чтобы разместить паяльник, подставку, инструменты и детали без риска случайного касания горячих элементов.
Обеспечьте освещение не менее 1000 люкс: используйте настольную лампу с регулируемой яркостью и цветовой температурой 4000–5000 К. Светодиодные источники с индексом цветопередачи (CRI) выше 90 позволят точно различать мелкие детали разъемов и припоя. Расположите лампу так, чтобы свет падал под углом 30–45° к поверхности, исключая блики на металлических контактах.
Организуйте вентиляцию: установите вытяжной вентилятор с производительностью от 200 м³/ч или используйте настольный фильтр с активированным углем. Расстояние от рабочей зоны до воздухозаборника не должно превышать 30 см. При отсутствии оборудования работайте у открытого окна, но избегайте сквозняков – они нарушают стабильность температуры жала паяльника.
Подготовьте инструменты и расходные материалы в зоне досягаемости. Расположите их по принципу частоты использования: ближе всего – паяльник, припой (диаметр 0,5–0,8 мм для микроразъемов), пинцет с антистатическим покрытием и лупа с 3–5-кратным увеличением. Далее – отсос припоя, флюс (безотмывочный для телефонов), медная оплетка и изопропиловый спирт (концентрация ≥90%) для очистки. Храните мелкие детали в антистатических контейнерах с магнитными крышками.
Настройте паяльную станцию: установите температуру жала в зависимости от типа разъема. Для micro-USB и USB-C – 300–320°C, для Lightning – 280–300°C. Используйте жало типа «игла» или «микро-волна» с диаметром наконечника 0,3–0,5 мм. Перед началом работы очистите жало латунной губкой и залудите его тонким слоем припоя. Проверьте заземление паяльника – сопротивление между жалом и заземляющим контактом розетки не должно превышать 2 Ом.
Зафиксируйте телефон: используйте тиски с силиконовыми губками или вакуумный держатель. Усилие зажима должно быть достаточным для удержания устройства, но не деформировать корпус. Для разъемов с хрупкими пластиковыми элементами (например, Lightning) применяйте термостойкие прокладки из силикона толщиной 1–1,5 мм. Перед пайкой отключите аккумулятор телефона – это исключит риск короткого замыкания и повреждения микросхем.

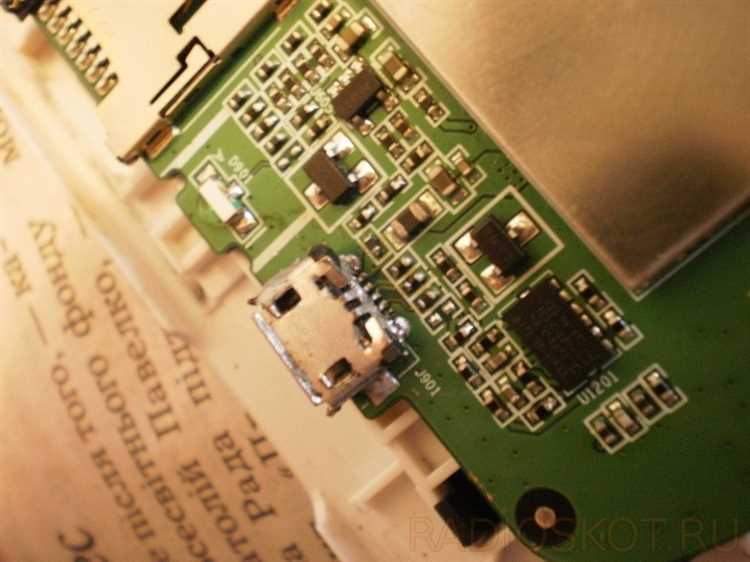

Пошаговая разборка телефона для доступа к разъему
Вставьте присоску в нижний левый угол экрана (для большинства смартфонов) и потяните с усилием 2–3 кг, одновременно поддевая пластиковой лопаткой край корпуса. Работайте по часовой стрелке, начиная с нижней грани, затем переходите к боковым и верхней. Избегайте резких движений – экранные модули часто крепятся на гибких шлейфах, которые легко повредить. Для телефонов с рамкой из алюминия (например, Xiaomi Redmi Note 10) используйте тонкую лопатку, чтобы отщелкнуть защелки по периметру без деформации металла.
После снятия экрана или задней крышки отсоедините шлейфы: сначала аккумулятора (если есть), затем дисплея, камеры и других модулей. Для этого подденьте фиксаторы разъемов пластиковым инструментом или пинцетом – металлические предметы могут закоротить контакты. Разъем зарядки обычно расположен на нижней части материнской платы и крепится на 3–5 винтах типа T3 или PH00. В моделях Samsung Galaxy S21 и новее разъем интегрирован в плату и дополнительно фиксируется клеевой прокладкой – для его демонтажа прогрейте зону вокруг феном 15–20 секунд при 150°C.
При работе с iPhone обратите внимание на винты рядом с разъемом Lightning: они бывают двух типов – стандартные крестовые и пятилепестковые Pentalobe. Перепутав их при сборке, вы рискуете сорвать резьбу. Для моделей с разъемом USB-C (например, Google Pixel 6) проверьте наличие экранирующей пластины над портом – она крепится на 2–4 винтах и может мешать доступу. После демонтажа разъема осмотрите контактные площадки на плате: окисление или остатки флюса удалите спиртовой салфеткой с содержанием изопропанола не менее 90%.
Очистка контактов разъема от старого припоя и окислов
Перед пайкой нового разъема удалите остатки припоя с контактных площадок. Используйте паяльник мощностью 30–40 Вт с тонким жалом (0,5–1 мм) и медную оплётку для удаления излишков. Нагрейте припой до расплавления, затем приложите оплётку – она впитает расплавленный металл за счёт капиллярного эффекта. Работайте быстро, чтобы не перегреть плату: время контакта жала с площадкой не должно превышать 3–4 секунды.
Для очистки окисленных контактов применяйте изопропиловый спирт (90% и выше) и жёсткую кисть из натуральной щетины. Нанесите спирт на контакты, затем аккуратно протрите кистью, удаляя чёрный налёт и остатки флюса. Если окислы стойкие, используйте ластик для плат (например, белый виниловый) – он механически счищает загрязнения без повреждения дорожек. Избегайте металлических щёток: они оставляют микроцарапины, ухудшающие адгезию нового припоя.
После механической очистки обработайте контакты флюсом-активатором (например, ФКЭт или ЛТИ-120). Нанесите его тонким слоем с помощью зубочистки или иглы, затем прогрейте паяльником до появления лёгкого дыма – это удалит остаточные окислы и улучшит смачиваемость. Не используйте кислотные флюсы (паяльную кислоту, ортофосфорную кислоту) – они вызывают коррозию меди и требуют тщательной промывки, что не всегда возможно в условиях ремонта телефонов.
Для финальной очистки протрите контакты безворсовой салфеткой, смоченной в спирте. Убедитесь, что на площадках не осталось волокон или жировых следов – они снижают качество пайки. Проверьте чистоту под микроскопом или лупой с 10-кратным увеличением: поверхность должна быть однородной, без тёмных пятен и остатков припоя. Если обнаружены повреждённые дорожки, восстановите их проводящей пастой или тонким проводом (0,1 мм) перед установкой нового разъёма.
При работе с разъёмами micro-USB или USB-C особое внимание уделите центральным контактам питания (VBUS). Они часто покрыты толстым слоем припоя из-за частых подключений. Удалите излишки оплёткой, затем выровняйте поверхность жалом паяльника, придав ей слегка вогнутую форму – это предотвратит образование мостиков припоя при установке нового разъёма. Для разъёмов Lightning очищайте все 8 контактов, включая заземляющие, так как окислы на них вызывают нестабильную зарядку.
Если припой не удаляется оплёткой, используйте оловоотсос. Выставьте температуру паяльника на 320–350°C, расплавьте припой и резко нажмите кнопку оловоотсоса – вакуум удалит расплавленный металл. Не держите оловоотсос на контакте дольше 2 секунд: высокое разрежение может повредить тонкие дорожки. После использования очистите сопло оловоотсоса от остатков припоя, чтобы избежать засоров при следующей пайке.
Завершив очистку, покройте контакты тонким слоем бескислотного флюса (например, канифолью в спиртовом растворе). Это защитит медь от повторного окисления до момента пайки нового разъёма. Храните плату в сухом месте, избегая контакта с пылью и влагой – даже микроскопические загрязнения могут привести к холодным пайкам или коротким замыканиям после сборки устройства.
Как выбрать и нанести флюс перед пайкой разъема
Для пайки разъемов телефонов подходят флюсы на основе канифоли (RMA-223, FL-22) или безотмывочные гелевые составы (например, Amtech NC-559, MG Chemicals 8341). Канифольные флюсы дешевле, но требуют тщательной очистки после пайки из-за остатков, которые могут вызвать коррозию. Безотмывочные варианты удобнее для мелких работ – они не оставляют липких следов и не требуют промывки спиртом. Избегайте активных флюсов с кислотами (например, паяльная кислота), так как они разрушают тонкие контакты разъемов и дорожки на плате.
Наносите флюс тонким слоем с помощью кисточки, иглы или дозатора – избыток приведет к растеканию припоя и коротким замыканиям. Для микроразъемов (например, USB-C, Lightning) используйте гелевый флюс: он не растекается и фиксирует детали на месте. Если работаете с канифолью, предварительно разогрейте ее паяльником до жидкого состояния – так она лучше проникнет в зазоры между контактами. Температура пайки не должна превышать 300°C, иначе флюс сгорит, потеряв свои свойства.
После пайки удалите остатки флюса безворсовой салфеткой, смоченной в изопропиловом спирте (концентрация 90% и выше). Для безотмывочных составов достаточно протереть плату сухой салфеткой. Проверьте контакты под микроскопом или лупой: если видны белые или темные пятна, очистку нужно повторить. Не оставляйте флюс на плате дольше 24 часов – даже нейтральные составы со временем могут вызвать окисление.
Техника нагрева паяльника и выбор температурного режима
Температура паяльника при работе с разъемами телефонов зависит от типа припоя и материала контактов. Для стандартных свинцовых припоев (например, ПОС-61) оптимальный диапазон – 280–320°C. Бессвинцовые припои (Sn96.5Ag3Cu0.5) требуют нагрева до 320–360°C из-за более высокой температуры плавления (217–221°C против 183°C у ПОС-61). Превышение этих значений на 20–30°C ускоряет пайку, но увеличивает риск перегрева контактных площадок и отслоения дорожек.
Для микроразъемов типа USB-C или Lightning температура должна быть минимально достаточной: 260–280°C для свинцового припоя. Длительный нагрев свыше 300°C приводит к деградации полимерных элементов разъема, особенно в зоне крепления пластиковых направляющих. Используйте термопару или паяльную станцию с калибровкой ±5°C для точного контроля.
Время нагрева контакта не должно превышать 3–5 секунд. Если припой не расплавился за этот срок, прекратите нагрев на 10–15 секунд, чтобы избежать термического повреждения. Для разъемов с никелевым покрытием (например, аудиоразъемы 3.5 мм) снижайте температуру на 10–15°C – никель хуже проводит тепло и склонен к окислению при перегреве.
Паяльники с керамическими нагревателями достигают рабочей температуры за 15–30 секунд, в то время как нихромовые – за 1–2 минуты. Быстрый нагрев снижает окисление жала, но требует предварительной стабилизации температуры в течение 30–60 секунд после включения. Для пайки разъемов выбирайте паяльники мощностью 40–60 Вт с регулировкой температуры.
Жало паяльника должно быть залужено тонким слоем припоя – это улучшает теплопередачу. Для мелких контактов используйте коническое жало диаметром 0.5–1 мм, для крупных – плоское или долотообразное шириной 2–3 мм. Очищайте жало от окислов каждые 5–7 паек влажной целлюлозной губкой или латунной стружкой, чтобы избежать «холодных» паек.
При работе с гибкими шлейфами (например, разъемы дисплеев) снижайте температуру до 240–260°C и используйте теплоотвод – медную пластину или пинцет. Шлейфы из полиимида начинают деформироваться при 280°C, а адгезив под контактными площадками теряет прочность уже при 220°C. Время контакта жала с шлейфом – не более 2 секунд.
Для пайки разъемов с позолоченными контактами (например, Lightning) температура не должна превышать 300°C. Золото растворяется в припое при длительном нагреве, что приводит к образованию хрупких интерметаллидов. Используйте флюс на основе канифоли или безотмывочный флюс с низким содержанием активаторов, чтобы минимизировать коррозию.
После пайки дайте разъему остыть естественным путем – принудительное охлаждение (например, сжатым воздухом) может вызвать термические напряжения в припое и микротрещины. Проверяйте качество пайки под микроскопом с увеличением 10–20x: припой должен образовывать вогнутый мениск без пор и наплывов, а контактные площадки – оставаться блестящими, без следов перегрева.
Правильное позиционирование и фиксация разъема при пайке
Перед началом пайки разъем должен быть точно совмещен с контактными площадками на плате. Используйте увеличительное стекло или микроскоп с кратностью не менее 10x для визуального контроля. Нанесите тонкий слой флюса на площадки, чтобы предотвратить смещение разъема из-за поверхностного натяжения припоя. Для разъемов типа USB-C или Lightning допустимое отклонение по оси не должно превышать 0,1 мм – превышение этого значения приведет к некорректной работе или короткому замыканию.
Фиксация разъема осуществляется с помощью термостойкого скотча или специализированных держателей. Избегайте применения канцелярского скотча – при нагреве он плавится и оставляет клейкие следы, затрудняющие последующую очистку. Для разъемов с металлическим корпусом (например, micro-USB) используйте зажимы с силиконовыми накладками, чтобы не повредить экранирующий слой. При отсутствии держателей временно припаяйте одну крайнюю ножку разъема, затем проверьте выравнивание перед фиксацией остальных контактов.
После фиксации разъема проверьте его положение относительно посадочного места с помощью штангенциркуля или шаблона. Для разъемов с симметричным расположением контактов (USB-C) используйте контрольные метки на плате – они должны совпадать с выемками на корпусе разъема. Если разъем смещен, нагрейте припой и аккуратно скорректируйте положение пинцетом с антистатическим покрытием.
При пайке разъемов на многослойных платах учитывайте теплоотвод через внутренние слои. Используйте предварительный подогрев платы до 100–120°C в течение 1–2 минут, чтобы снизить термический стресс. Для разъемов с термочувствительными компонентами (например, датчиками рядом с разъемом зарядки) применяйте теплоотводящие накладки из меди или алюминия толщиной 0,5–1 мм.
Контроль качества пайки: проверка соединений и изоляции
После завершения пайки разъема проверьте каждое соединение под микроскопом с увеличением не менее 10x. Ищите характерные дефекты: холодные пайки (матовая поверхность, неровные края), перемычки между контактами (особенно на шаге менее 0,5 мм), избыток флюса или остатки припоя. Используйте иглу или тонкий пинцет для механической проверки прочности соединения – качественная пайка не должна отслаиваться при легком нажатии.
Для проверки электрической целостности используйте мультиметр в режиме прозвонки. Измерьте сопротивление между соседними контактами разъема – оно должно стремиться к бесконечности (более 1 МОм). При наличии короткого замыкания локализуйте его с помощью термопары: нагрейте подозрительный участок паяльником до 200–220°C и наблюдайте за падением сопротивления. Если дефект не исчезает, удалите припой и повторите пайку с меньшим количеством флюса.
Проверка изоляции критична для разъемов с близко расположенными контактами. Нанесите тонкий слой изоляционного лака (например, MG Chemicals 4226) на места пайки и высушите при 60°C в течение 15 минут. После высыхания измерьте сопротивление между контактами и корпусом разъема – оно должно превышать 10 МОм при напряжении 500 В. Для разъемов USB-C или Lightning используйте тестер изоляции с диапазоном до 1000 В.
Визуальный осмотр под ультрафиолетовым светом поможет выявить остатки флюса, невидимые при обычном освещении. Флюсы на основе канифоли флуоресцируют голубым цветом – их необходимо удалить спирто-бензиновой смесью (1:1) с помощью безворсовой салфетки. Обратите внимание на зоны под разъемом: остатки флюса там часто становятся причиной коррозии дорожек платы в течение 3–6 месяцев.
Для динамической проверки подключите разъем к тестовому устройству и выполните цикл подключения-отключения не менее 50 раз. Наблюдайте за изменением сопротивления контактов с помощью осциллографа: скачки более 0,1 Ом указывают на микротрещины в пайке или окисление. При обнаружении дефектов прогрейте соединение паяльником с температурой 280°C в течение 2 секунд – это часто восстанавливает контакт без повторной пайки.
Финальный этап – термоциклирование. Поместите плату с разъемом в климатическую камеру и проведите 5 циклов нагрева-охлаждения от -20°C до +80°C с выдержкой по 30 минут на каждом этапе. После теста повторно проверьте все соединения мультиметром. Если сопротивление изменилось более чем на 5%, замените разъем – скрытые дефекты пайки проявятся в процессе эксплуатации.
Сборка телефона после пайки и тестирование работоспособности
Перед сборкой убедитесь, что все контакты разъема очищены от остатков флюса и припоя. Используйте изопропиловый спирт (не менее 90%) и безворсовую салфетку. Особое внимание уделите мелким деталям: винтам крепления материнской платы, коннекторам шлейфов и антенным контактам. Оставшиеся частицы флюса могут вызвать коррозию или короткое замыкание в процессе эксплуатации.
Сборку начинайте с установки материнской платы в корпус. Проверьте совместимость крепежных отверстий – даже минимальное смещение может повредить шлейфы или вызвать перекос платы. Затягивайте винты в последовательности «крест-накрест» с усилием 0,3–0,5 Н·м (для большинства моделей). Избегайте перетяжки: чрезмерное давление деформирует плату и нарушает контакт с разъемами.
- Перед установкой экрана проверьте работу сенсора и подсветки на тестовом стенде. Для этого подайте питание через лабораторный блок (напряжение 3,8–4,2 В, ток не более 1 А) и запустите диагностическое ПО (например, 3uTools для iOS или Samsung Members для Android).
- Закрепите экран только после подтверждения работоспособности всех компонентов. Используйте оригинальные клеевые ленты или двухсторонний скотч толщиной 0,1–0,15 мм – более толстый слой нарушает герметичность корпуса.
Тестирование проводите по следующему алгоритму: сначала проверьте базовые функции (включение, зарядка, звук), затем – критические узлы. Для проверки разъема Lightning/USB-C используйте мультиметр в режиме прозвонки: сопротивление между контактами питания (+5 В) и массой должно быть не менее 1 МОм. Для беспроводных модулей (Wi-Fi, Bluetooth, NFC) запустите тест в инженерном меню (*#0*# для Samsung, *#*#4636#*#* для Android). Если сигнал слабый или нестабильный, проверьте пайку антенных контактов – часто проблема кроется в некачественном соединении с экраном или корпусом.
После сборки проведите стресс-тест: запустите приложение для нагрузки процессора (например, Geekbench) и мониторьте температуру с помощью тепловизора или специализированного ПО (AIDA64). Превышение 60°C на процессоре или 45°C на аккумуляторе указывает на плохой теплоотвод – проверьте прилегание термопасты и целостность тепловых трубок. Завершите тестирование проверкой водонепроницаемости (если заявлена производителем): используйте тест с ультрафиолетовым красителем или специальный стенд с давлением 1,5 атм. Обнаруженные дефекты устраните до передачи устройства клиенту.
Типичные ошибки при пайке разъемов и способы их устранения
Первая и самая распространенная ошибка – перегрев контактов. Разъемы телефонов, особенно micro-USB или Lightning, имеют пластиковые элементы, которые деформируются при температуре выше 260–280°C. Если паяльник мощностью 60 Вт держать на контакте дольше 3–4 секунд, корпус разъема может оплавиться, а дорожки на плате – отслоиться. Решение: используйте паяльник с регулировкой температуры (300–350°C для бессвинцового припоя) и тонкое жало типа «игла» или «микро-волна». При пайке касайтесь контакта не более 2 секунд, давая ему остыть между подходами.
Неправильный выбор флюса приводит к окислению или остаточным загрязнениям. Активные флюсы на основе хлорида цинка (например, паяльная кислота) разрушают тонкие дорожки на плате телефона, а слабые – не обеспечивают качественного смачивания. Для разъемов подходит только безотмывочный флюс на спиртовой основе (например, RMA-223) или гелевый флюс с низкой коррозионной активностью. После пайки остатки флюса обязательно удаляйте изопропиловым спиртом (90%+) с помощью кисточки или безворсовой салфетки.
Использование неподходящего припоя – еще одна частая проблема. Бессвинцовый припой (например, Sn96.5Ag3Cu0.5) требует более высокой температуры и хуже растекается, чем свинцовый (Sn63Pb37). Для разъемов телефонов лучше применять низкотемпературный припой с добавками серебра (Sn62Pb36Ag2) или свинцовый припой с флюсовым сердечником. Если припой не смачивает контакт, увеличьте температуру паяльника на 20–30°C или нанесите дополнительный флюс.
Игнорирование проверки после пайки – ошибка, которая сводит на нет всю работу. Даже визуально идеальное соединение может иметь скрытые дефекты: холодную пайку, микротрещины или окисление. После остывания платы (1–2 минуты) прозвоните каждый контакт разъема мультиметром, подключив щупы к соответствующим дорожкам на плате. Сопротивление должно быть близко к нулю. Если показания скачут или превышают 0,5 Ом, перепаяйте контакт заново.
