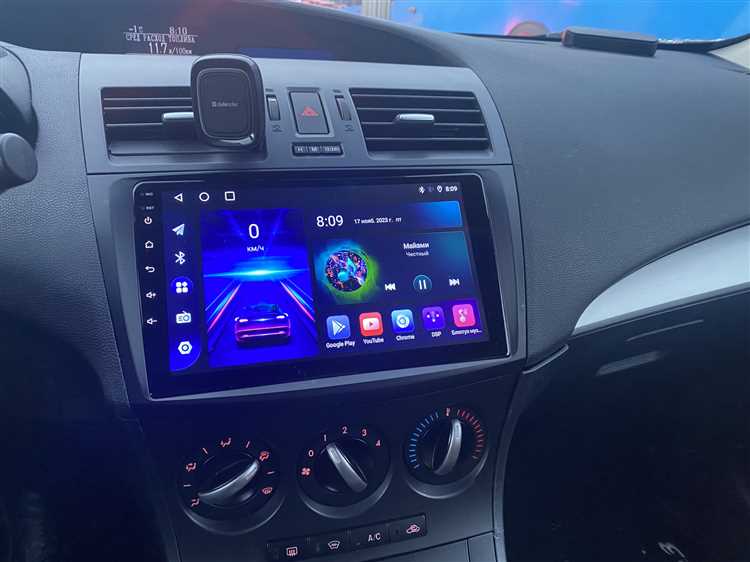

Магнитола в Мазда 3 BL (2009–2013 гг.) крепится на металлических защёлках и требует аккуратного подхода при демонтаже. Стандартная модель – Mazda CMU или её аналоги (например, JVC KD-R411), установленные на заводе, имеют одинаковую систему фиксации. Перед началом работ отключите аккумулятор, чтобы избежать короткого замыкания или сброса настроек бортового компьютера.
Для снятия понадобятся две пластиковые лопатки (или тонкие металлические, обёрнутые изолентой) и ключ Torx T20 – он нужен для откручивания рамки центральной консоли. Если магнитола не штатная, проверьте наличие дополнительных креплений: некоторые послепродажные модели фиксируются винтами под панелью климата.
Основная сложность – защёлки по бокам магнитолы. Они расположены на расстоянии 8–10 см от передней панели и удерживают устройство с силой около 5–7 кг. Приложение чрезмерного усилия может повредить пластиковые направляющие или саму магнитолу. Работайте последовательно: сначала освободите верхние защёлки, затем нижние.
После демонтажа отсоедините разъёмы: ISO-коннектор питания (обычно жёлтый и красный провода) и антенный кабель. Если магнитола не вынимается, проверьте наличие скрытых винтов под декоративной накладкой или за блоком управления климатом. В редких случаях требуется снять бардачок для доступа к задней части устройства.
Какие инструменты понадобятся для снятия магнитолы
Для демонтажа штатной магнитолы на Mazda 3 BL (2009–2013 гг.) потребуются специальные пластиковые съемники или металлические ключи-фиксаторы. Стандартный набор включает два U-образных ключа длиной 15–17 см с загнутыми концами под углом 90 градусов – они вставляются в технологические отверстия на передней панели магнитолы. Альтернативой служат универсальные съемники для автомобильных аудиосистем, например, DIN-ключи с регулируемой шириной захвата. Без них снять магнитолу без повреждения пластиковых защелок практически невозможно.
Дополнительно пригодится крестовая отвертка PH2 или бита для шуруповерта – она нужна для откручивания винтов крепления центральной консоли, если магнитола не выходит после разблокировки защелок. В некоторых случаях требуется снять декоративную рамку вокруг магнитолы, для чего подойдет пластиковая лопатка или тонкая отвертка, обернутая изолентой, чтобы не поцарапать панель. Избегайте использования металлических инструментов без защиты – риск повредить лакокрасочное покрытие высок.
Для отсоединения разъемов питания и антенны понадобятся плоскогубцы с узкими губками или специальный съемник для автомобильных фишек. Штатные разъемы Mazda часто имеют тугие защелки, которые сложно отжать пальцами. Если магнитола удерживается дополнительными винтами снизу (например, в модификациях с навигацией), подготовьте головку на 10 мм с удлинителем – доступ к ним возможен только через бардачок или нижнюю панель.
Не лишним будет фонарик с узким лучом – зазоры между панелью и магнитолой плохо освещены, а без визуального контроля легко сломать защелки или оставить царапины. Для фиксации снятых деталей используйте магнитный лоток или коробку с ячейками – мелкие винты и клипсы легко теряются. Если работа ведется в холодное время года, прогрейте салон до комнатной температуры: пластик на морозе становится хрупким, и риск его поломки возрастает.
Как снять декоративную рамку вокруг магнитолы без повреждений
На Мазда 3 BL декоративная рамка магнитолы удерживается пластиковыми защёлками по периметру. Основные точки крепления расположены в верхней части (2 защёлки) и по бокам (по 3 с каждой стороны). Нижняя часть фиксируется двумя выступами, которые входят в пазы центральной консоли. Для безопасного снятия потребуется пластиковая лопатка или тонкая отвёртка, обёрнутая изолентой, чтобы не поцарапать поверхность.
Начинайте с верхнего края рамки: аккуратно вставьте лопатку между рамкой и панелью, надавите вниз, чтобы отщёлкнуть верхние крепления. Затем переходите к боковым сторонам, последовательно освобождая защёлки, двигаясь сверху вниз. Избегайте резких движений – пластик хрупкий, особенно при низких температурах. Если рамка не поддаётся, проверьте, не осталось ли незамеченных защёлок или скрытых винтов под заглушками.
- Не тяните рамку на себя до полного освобождения всех защёлок – это приведёт к поломке креплений.
- Если рамка сидит плотно, прогрейте её феном (не выше 60°C) для размягчения пластика.
- После снятия осмотрите защёлки на предмет трещин – при необходимости замените повреждённые элементы.
Как отсоединить разъемы и антенну перед извлечением магнитолы
На Мазда 3 BL магнитола фиксируется не только механическими креплениями, но и электрическими разъемами. Основных подключений два: 20-пиновый ISO-разъем для питания и динамиков, расположенный сзади слева, и антенный штекер справа. Перед отсоединением отключите аккумулятор, чтобы избежать короткого замыкания или сброса настроек системы.
Для доступа к разъемам потребуется тонкая пластиковая лопатка или отвертка с плоским жалом. Аккуратно подденьте фиксатор на ISO-разъеме – он выполнен из хрупкого пластика и легко ломается. Нажмите на защелку пальцем или инструментом, одновременно потянув разъем на себя. Не тяните за провода: усилие должно прикладываться только к корпусу коннектора.
Антенный кабель отсоединяется проще: нажмите на металлический фиксатор на штекере и вытащите его движением вверх. Если кабель сидит туго, покачайте его из стороны в сторону, избегая резких рывков. В некоторых случаях антенна может быть дополнительно закреплена пластиковым хомутом – разрежьте его кусачками или аккуратно снимите плоскогубцами.
Проверьте наличие дополнительных разъемов: на моделях с камерой заднего вида или навигацией может присутствовать третий коннектор. Обычно он меньшего размера и маркирован цветной меткой. Отсоединяйте его по тому же принципу, что и основной ISO-разъем, но с большей осторожностью – провода здесь тоньше и легче повреждаются.
Если разъем не поддается, не применяйте силу. Осмотрите его на предмет загрязнений или окисления контактов. Очистите их спиртовой салфеткой или ластиком, затем попробуйте снова. При сильном окислении используйте контактную смазку, но избегайте WD-40 – она оставляет проводящий слой и может вызвать помехи.
После отсоединения разложите провода так, чтобы они не мешали извлечению магнитолы. Зафиксируйте их изолентой или пластиковым хомутом к соседним элементам салона, чтобы избежать случайного защемления при обратной установке. Особое внимание уделите антенному кабелю: его легко перегнуть или передавить, что приведет к ухудшению приема сигнала.
Перед полным извлечением магнитолы убедитесь, что все разъемы отсоединены. Потяните устройство на себя, придерживая провода свободной рукой. Если магнитола не поддается, проверьте, не осталось ли незамеченных креплений или зацепов – на Мазда 3 BL иногда встречаются скрытые фиксаторы по бокам корпуса.
Как правильно поддеть и вытащить магнитолу из посадочного места
Для демонтажа магнитолы на Mazda 3 BL (2009–2013) потребуются пластиковые съёмники или две плоские отвёртки шириной 5–7 мм, обмотанные изолентой, чтобы не повредить панель. Вставьте инструмент в зазоры по бокам магнитолы (слева и справа от лицевой панели) на глубину 10–15 мм – там расположены фиксирующие защёлки. Надавите одновременно с обеих сторон, прикладывая усилие в сторону салона, пока не услышите характерный щелчок. Если магнитола не поддаётся, проверьте наличие дополнительных креплений снизу: у некоторых моделей есть винт под декоративной заглушкой в нижней части панели.
После освобождения защёлок аккуратно потяните магнитолу на себя, удерживая её за края. Не дёргайте резко – разъёмы питания и антенны (ISO-коннекторы) могут быть тугими. Если сопротивление сильное, покачайте блок из стороны в сторону, чтобы ослабить контакт. Отсоедините разъёмы, нажав на фиксаторы большим пальцем: чёрный (питание) и жёлтый (антенна) – слева, серый (динамики) – справа. Храните магнитолу в горизонтальном положении, чтобы не повредить шлейфы.
Что делать, если магнитола застряла или не поддается
Первым делом проверьте, не блокирует ли магнитолу скрытый фиксатор. На Мазда 3 BL он расположен в нижней части панели, за декоративной накладкой. Аккуратно подденьте её пластиковой лопаткой или отвёрткой с плоским жалом, обёрнутой изолентой, чтобы не поцарапать пластик. Если фиксатор сработал, нажмите на него пальцем или тонким инструментом, одновременно потянув магнитолу на себя.
Если магнитола не выходит после снятия фиксаторов, возможно, её удерживают заклинившие направляющие. Осмотрите боковые пазы – там могут скопиться пыль или засохшая смазка. Обработайте их силиконовым спреем или WD-40, подождите 2–3 минуты, затем попробуйте раскачать устройство из стороны в сторону, не прилагая чрезмерных усилий. Избегайте рывков – это может повредить крепления.
При отсутствии результата проверьте разъёмы на задней панели магнитолы. Иногда провода питания или антенны перегибаются и создают сопротивление. Отсоедините их, предварительно сфотографировав подключение, чтобы не перепутать при сборке. Если после этого магнитола всё равно не поддаётся, вероятно, проблема в деформированном корпусе или неисправных замках крепления.
В случае деформации корпуса попробуйте поддеть магнитолу не за переднюю панель, а за металлический каркас. Используйте две пластиковые лопатки, вставляя их поочерёдно в зазоры между магнитолой и торпедо. Работайте синхронно, чтобы равномерно распределить нагрузку. Если корпус погнут сильно, может потребоваться демонтаж центральной консоли для доступа к задней части устройства.
Если магнитола установлена на заводские салазки, проверьте их состояние. На Мазда 3 BL салазки крепятся к корпусу двумя винтами под крестовую отвёртку (размер PH2). Открутите их и попробуйте вытащить магнитолу вместе с салазками. Иногда это проще, чем пытаться снять её отдельно. При сборке не затягивайте винты слишком туго – это может привести к перекосу и затруднить установку в будущем.
В крайнем случае используйте метод «выдавливания». Вставьте в зазор между магнитолой и торпедо деревянный клин или рукоятку отвёртки, обёрнутую тканью. Постепенно увеличивайте давление, одновременно покачивая устройство. Не применяйте металлические инструменты без защиты – они могут повредить пластик. Если магнитола не поддаётся после всех попыток, обратитесь в сервис: возможно, потребуется частичная разборка торпедо.
Как проверить работоспособность магнитолы после снятия
Подключите магнитолу к источнику питания 12В через разъем ISO или напрямую к аккумулятору, соблюдая полярность: красный провод (+12В), желтый (постоянное питание), черный (масса). Используйте мультиметр для проверки напряжения на контактах – оно должно быть в пределах 11,5–14,5В. Если напряжение отсутствует или ниже нормы, проверьте предохранители и целостность проводки.
Включите магнитолу кнопкой Power. Если дисплей не загорается, убедитесь, что кнопка не заблокирована (например, функцией защиты от детей). На моделях Mazda 3 BL с сенсорным экраном проверьте подсветку кнопок и реакцию на касания – отсутствие реакции может указывать на повреждение шлейфа или сбои в прошивке.
Проверьте работу всех аудиовыходов: подключите динамики к разъемам фронтальных и тыловых каналов. Воспроизведите тестовый трек с флеш-накопителя или через AUX. Если звук отсутствует или искажен, прозвоните провода динамиков мультиметром (сопротивление должно быть 2–8 Ом). Обратите внимание на баланс и фазировку – перепутанные «+» и «–» приведут к ослаблению басов.
Протестируйте радио: настройтесь на несколько FM/AM-станций. Если прием слабый или с помехами, проверьте антенный кабель на обрыв (сопротивление должно быть близко к 0 Ом). На магнитолах с RDS убедитесь, что отображается название станции и текстовые сообщения. При проблемах с приемом очистите контакты антенного разъема от окислов.
Проверьте работу USB-порта: подключите флешку с файлами в форматах MP3, WMA или FLAC. Магнитола должна распознать носитель в течение 5–10 секунд. Если файлы не воспроизводятся, отформатируйте флешку в FAT32 и убедитесь, что файловая система не повреждена. На моделях с поддержкой iPod/iPhone проверьте совместимость с вашей версией устройства.
Оцените работу Bluetooth: выполните сопряжение со смартфоном. Если соединение не устанавливается, сбросьте настройки магнитолы к заводским (обычно через меню или комбинацией кнопок). Проверьте качество звука при звонках и воспроизведении музыки – шипение или прерывания могут указывать на помехи от других электронных устройств в автомобиле.
Проверьте работу рулевых кнопок (если они подключены). На Mazda 3 BL управление магнитолой с руля осуществляется через отдельный разъем или CAN-шину. Если кнопки не реагируют, прозвоните провода от рулевой колонки до магнитолы (сопротивление должно соответствовать спецификации производителя, обычно 1–5 кОм). При необходимости обновите прошивку магнитолы.
Запустите диагностику через меню магнитолы (если такая функция предусмотрена). На некоторых моделях доступны тесты динамиков, радиочастот и входов. Если магнитола не включается или зависает, отключите ее от питания на 10 минут – это может устранить программный сбой. При повторных проблемах обратитесь к сервисному центру для проверки на наличие аппаратных неисправностей.
Как установить магнитолу обратно после обслуживания
Перед началом установки убедитесь, что все разъемы магнитолы и автомобиля очищены от пыли и окислов. Используйте мягкую кисть или сжатый воздух для удаления загрязнений с контактов ISO-разъемов. Проверьте целостность проводов антенны и динамиков – поврежденные участки восстановите термоусадочной трубкой или изолентой.
Подключите все штекеры в обратном порядке: сначала основной 16-контактный разъем питания и динамиков, затем антенный кабель. На Мазда 3 BL антенный разъем расположен справа от блока магнитолы – вставляйте его до характерного щелчка. Если магнитола поддерживает USB или AUX, подсоедините соответствующие кабели к задней панели.
- Проверьте фиксацию разъемов: потяните за каждый штекер, чтобы убедиться в надежном соединении.
- Убедитесь, что провода не пережаты и не касаются острых кромок металлического каркаса.
- Если магнитола оснащена выдвижным экраном, аккуратно сложите его перед установкой.
Вставьте магнитолу в шахту до упора, придерживая за края рамки. На Мазда 3 BL используются боковые фиксаторы – нажмите на них пальцами, пока не услышите щелчок с обеих сторон. Если магнитола не фиксируется, проверьте наличие посторонних предметов в шахте или деформацию крепежных выступов.
После установки включите зажигание и протестируйте все функции: радио, CD/USB, громкость, баланс. Если звук отсутствует или искажается, отключите магнитолу и проверьте подключение динамиков – на Мазда 3 BL часто путают полярность передних и задних колонок. Для диагностики используйте мультиметр в режиме прозвонки.
Закрепите декоративную рамку, если она снималась. На моделях с 2009 по 2013 год рамка фиксируется на защелках – надавите на нее по периметру до равномерного прилегания. Избегайте чрезмерных усилий, чтобы не повредить пластиковые элементы. Если рамка не встает на место, проверьте, не мешают ли провода или смещенные клипсы.
После завершения установки выполните сброс настроек магнитолы. Для этого удерживайте кнопку SRC или MENU (в зависимости от модели) в течение 5–10 секунд. Это устранит возможные ошибки конфигурации и восстановит заводские параметры звука. Если магнитола не реагирует на команды, отключите клемму аккумулятора на 2–3 минуты и повторите попытку.
