Зуммеры делятся на два принципиально разных типа: с встроенным генератором и без него. Первый вариант – активный зуммер – содержит в корпусе схему генерации звука, требующую только постоянного напряжения питания (обычно 3–24 В). Второй – пассивный зуммер – генерирует звук только при подаче внешнего сигнала переменной частоты (например, меандра 500 Гц–5 кГц). Разница в конструкции определяет не только способ подключения, но и область применения.
Активные зуммеры проще в интеграции: достаточно подключить питание, и устройство издаст фиксированный тон (частота задаётся производителем, например, 2,3 кГц или 4 кГц). Пассивные требуют внешнего генератора – микроконтроллера, таймера NE555 или специализированной схемы. Это усложняет проект, но даёт контроль над частотой, длительностью и модуляцией звука. Например, пассивный зуммер позволяет воспроизводить мелодии, менять громкость или формировать прерывистые сигналы.
Ток потребления активных зуммеров выше (20–100 мА) из-за встроенной электроники, в то время как пассивные потребляют 5–30 мА при аналогичной громкости. Однако активные модели менее чувствительны к помехам: их тон не искажается при колебаниях напряжения. Пассивные же зависят от стабильности входного сигнала – некачественный меандр или шумы на линии могут вызвать дребезг или изменение частоты.
Для простых сигнализаций (например, индикация включения) выбирайте активные зуммеры: они дешевле и не требуют дополнительных компонентов. Если нужна гибкость (звуковые уведомления, музыкальные эффекты), используйте пассивные с микроконтроллером. Обратите внимание на импеданс: активные зуммеры часто имеют низкое сопротивление (16–50 Ом), пассивные – высокое (8–100 Ом), что влияет на выбор усилителя или драйвера.
Зуммер с генератором и без: основные отличия
Зуммеры делятся на два типа: активные (со встроенным генератором) и пассивные (без генератора). Активные зуммеры работают от постоянного напряжения (обычно 3–24 В), генерируя звук самостоятельно. Пассивные требуют внешнего сигнала – прямоугольных импульсов с частотой 1–5 кГц, иначе молчат. Это ключевое отличие определяет область применения: активные проще в подключении, пассивные гибче в настройке тона.
Активные зуммеры потребляют меньше ресурсов микроконтроллера: достаточно подать питание, и они издают фиксированный звук (часто 2–4 кГц). Пассивные позволяют менять частоту, создавая мелодии или сигналы разной тональности. Например, для аварийного оповещения пассивный зуммер эффективнее – можно модулировать звук (прерывистый сигнал 1 кГц с паузами 200 мс). Активные же ограничены одним тоном, что сужает их функционал.
- Активные зуммеры: просты в схеме (питание + GND), но не регулируются по частоте. Типичный ток потребления – 10–30 мА. Подходят для простых сигналов (например, индикация включения).
- Пассивные зуммеры: требуют ШИМ-сигнала от микроконтроллера (например, Arduino с частотой 500–3000 Гц). Позволяют воспроизводить ноты, мелодии или сложные сигналы. Ток – 20–50 мА, зависит от частоты и скважности.
Надежность и долговечность зависят от конструкции. Активные зуммеры содержат встроенную схему генератора, что увеличивает риск отказа при перегреве или скачках напряжения. Пассивные лишены этой уязвимости – их ресурс ограничен только механической частью (мембраной). Однако для пассивных критичен правильный подбор частоты: работа на резонансной частоте (обычно 2–3 кГц) повышает громкость на 3–5 дБ, но при отклонении на 20% звук ослабевает.
Выбор зависит от задачи. Для простых устройств (датчики, кнопки) берите активный зуммер – минимум компонентов, максимум надежности. Для музыкальных проектов или сигнализаций с изменяемым звуком пассивный предпочтительнее. При подключении пассивного зуммера к Arduino используйте библиотеку tone() или аппаратный ШИМ (пины 3, 5, 6, 9, 10, 11). Избегайте длительной работы на частотах ниже 200 Гц – это снижает КПД и может повредить мембрану.
Как работает зуммер без встроенного генератора сигнала
Для возбуждения колебаний мембраны используется пьезоэлектрический или электромагнитный принцип. В пьезоэлектрических моделях (например, Murata PKM13EPYH4000) приложенное переменное напряжение вызывает деформацию керамического элемента, что приводит к изгибу металлической пластины и генерации звуковых волн. Электромагнитные зуммеры (как TDK PS1240P02BT) используют катушку, создающую магнитное поле, которое заставляет мембрану вибрировать. КПД пьезоэлектрических вариантов выше (до 30%), но они требуют более высокого напряжения (3–12 В), тогда как электромагнитные работают от 1,5 В.
Частота звука напрямую зависит от частоты входного сигнала. Например, при подаче меандра с частотой 2 кГц зуммер воспроизведет тон 2 кГц с гармониками, обусловленными нелинейностью мембраны. Для чистого тона рекомендуется использовать синусоидальный сигнал, но на практике чаще применяют прямоугольные импульсы из-за простоты генерации микроконтроллерами. Важно учитывать резонансную частоту зуммера: при совпадении с ней амплитуда звука возрастает на 10–15 дБ, но возможны искажения из-за перегрузки.
Схема подключения требует внешнего генератора, роль которого может выполнять микроконтроллер (например, STM32 с ШИМ-выходом), специализированная микросхема (NE555 в режиме автогенерации) или даже простой транзисторный мультивибратор. При использовании ШИМ необходимо учитывать коэффициент заполнения: для пьезоэлектрических зуммеров оптимально 50%, для электромагнитных – 30–40%, чтобы избежать насыщения магнитопровода. Ток потребления зависит от типа зуммера: пьезоэлектрические потребляют 1–10 мА, электромагнитные – 20–100 мА.
Для стабильной работы критически важно согласование импеданса. Пьезоэлектрические зуммеры имеют емкостной характер нагрузки (5–50 нФ), поэтому требуют низкоомного источника сигнала (выходное сопротивление генератора ≤ 100 Ом). Электромагнитные модели обладают индуктивной составляющей (0,1–1 Гн), что может вызывать выбросы напряжения при резком изменении тока. Для защиты схемы рекомендуется устанавливать диод параллельно зуммеру (катодом к плюсу питания) или использовать RC-цепочку (100 Ом + 0,1 мкФ) для демпфирования.
При проектировании звукового сигнала учитывайте модуляцию. Например, для создания прерывистого сигнала (как в будильниках) достаточно подавать пачки импульсов с частотой 1–10 Гц. Для плавного изменения громкости используйте амплитудную модуляцию входного сигнала или регулируйте напряжение питания через ШИМ. При работе с микроконтроллерами избегайте программных задержек для генерации частоты – используйте аппаратные таймеры, чтобы освободить ресурсы процессора.
Какие источники питания требуются для зуммера с внешним генератором
Зуммеры с внешним генератором требуют стабильного источника питания, параметры которого зависят от типа генератора и характеристик самого зуммера. Для пьезоэлектрических зуммеров с внешним генератором на основе микросхем (например, NE555 или специализированных чипов типа HT2811) достаточно напряжения 3–12 В постоянного тока. Ток потребления редко превышает 20–50 мА, но при использовании мощных излучателей или высокочастотных сигналов может достигать 100 мА. Импульсные источники питания здесь нежелательны из-за возможных помех в звуковом сигнале.
Для электромагнитных зуммеров с внешним генератором требования строже: напряжение питания обычно составляет 5–24 В, а ток потребления варьируется от 50 до 300 мА в зависимости от модели. Например, зуммер типа KPEG1212 при 12 В потребляет около 80 мА, а более мощные модели (например, MAL-24) – до 250 мА. Источник должен обеспечивать низкий уровень пульсаций (менее 100 мВ), иначе возможны искажения звука или нестабильная работа генератора. Линейные стабилизаторы (7805, LM317) подходят для маломощных схем, но для токов свыше 200 мА рекомендуются импульсные преобразователи с фильтрацией.
При выборе источника питания критически важно учитывать частотный диапазон генератора. Если генератор формирует сигнал в диапазоне 1–5 кГц, подойдет любой источник с достаточной мощностью. Однако для частот выше 10 кГц (например, ультразвуковые зуммеры) требуется источник с минимальными высокочастотными помехами. В таких случаях используют батареи (Li-ion, щелочные) или стабилизированные блоки питания с экранированными кабелями. Аккумуляторы предпочтительнее, если зуммер работает в мобильных устройствах, но их емкость должна покрывать пиковое потребление (например, 1000 мА·ч для 5 часов работы при токе 200 мА).
В промышленных применениях, где зуммер с внешним генератором интегрирован в системы сигнализации или управления, часто используют источники питания с резервированием. Например, комбинация основного блока на 24 В и резервного аккумулятора на 12 В с автоматическим переключением. Для таких решений подходят источники с защитой от короткого замыкания и перегрузки (например, Mean Well LRS-100-24). Важно, чтобы источник поддерживал требуемый ток в течение всего времени работы зуммера, иначе возможны ложные срабатывания или пропадание сигнала.
Для тестирования и настройки зуммеров с внешним генератором удобно использовать лабораторные источники питания с регулировкой напряжения и тока (например, Rigol DP832). Это позволяет подобрать оптимальные параметры без риска повреждения компонентов. При проектировании схемы всегда предусматривайте запас по мощности: если зуммер потребляет 150 мА, источник должен обеспечивать не менее 200 мА. Для длительной эксплуатации избегайте работы на предельных значениях напряжения – это сокращает срок службы как зуммера, так и генератора.

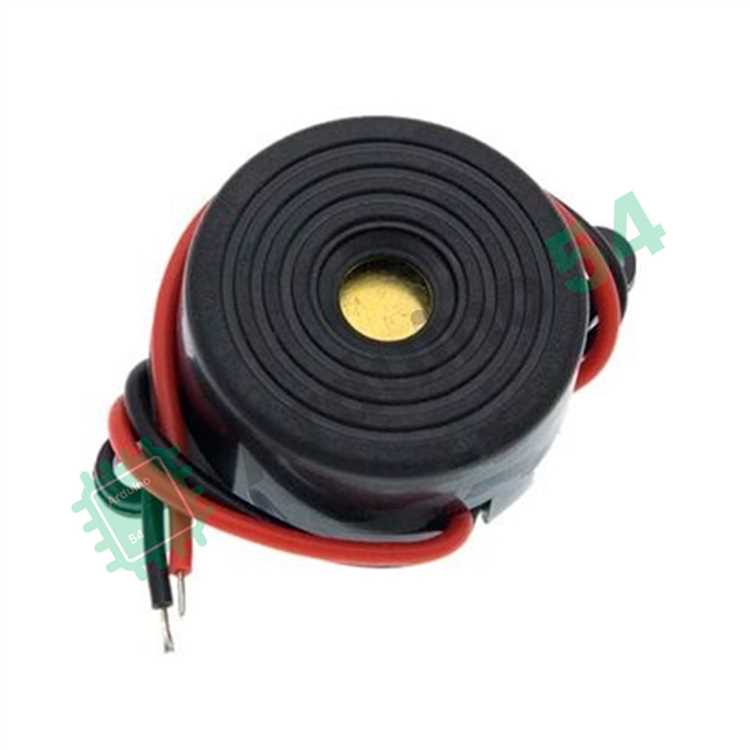

Сравнение громкости и тональности звука в разных типах зуммеров
Пьезоэлектрические зуммеры генерируют звук за счёт механических колебаний керамической пластины под действием переменного напряжения. Их громкость обычно лежит в диапазоне 70–95 дБ на расстоянии 10 см, но зависит от частоты: максимальная амплитуда достигается на резонансной частоте (2–5 кГц). Тональность резкая, с выраженными гармониками, что делает их идеальными для сигнализации, но непригодными для мелодичных звуков. При питании от 5 В уровень звука редко превышает 85 дБ, а при 12 В может достигать 95 дБ, но с риском искажений.
Электромагнитные зуммеры работают по принципу вибрации мембраны под действием электромагнита. Их громкость варьируется от 60 до 100 дБ, но чаще встречаются модели на 80–85 дБ. Тональность более мягкая, с преобладанием основной частоты (1–3 кГц), что снижает раздражающий эффект. Однако на низких частотах (ниже 1 кГц) звук становится глухим, а на высоких (выше 4 кГц) – пронзительным. Для стабильной работы требуют постоянного напряжения: при падении ниже 3 В громкость резко снижается.
Зуммеры с встроенным генератором (активные) выдают фиксированную частоту, заданную внутренней схемой. Громкость таких устройств обычно составляет 80–90 дБ, но тональность ограничена узким диапазоном (2,5–3,5 кГz). Преимущество – простота подключения: достаточно подать постоянное напряжение. Однако отсутствие возможности регулировки частоты делает их непригодными для приложений, требующих вариативности звука. Пример: сигнализаторы в бытовой технике, где важна узнаваемость, а не гибкость.
Пассивные зуммеры (без генератора) требуют внешнего сигнала для формирования звука. Их громкость напрямую зависит от амплитуды и частоты управляющего сигнала: при синусоидальном напряжении 5 В на частоте 2 кГц можно получить 75–85 дБ, а при прямоугольном – до 90 дБ за счёт гармоник. Тональность полностью настраиваема, что позволяет воспроизводить мелодии или менять высоту звука динамически. Однако для достижения максимальной громкости требуется согласование импеданса: пьезоэлементы лучше работают с высокоомными выходами (1–10 кОм), а электромагнитные – с низкоомными (50–200 Ом).
Громкость зуммеров также зависит от конструкции корпуса. Открытые модели (без акустического резонатора) теряют до 10 дБ на низких частотах, но сохраняют чистоту звука. Закрытые корпуса усиливают резонанс на определённой частоте, увеличивая громкость на 5–15 дБ, но сужают диапазон. Например, пьезозуммер в пластиковом корпусе с отверстием диаметром 3 мм может выдавать на 8 дБ больше на частоте 3 кГц, чем аналогичный без корпуса. Для электромагнитных зуммеров корпус критичен: без него звук становится тише на 12–20 дБ из-за рассеивания колебаний.
Температура и влажность влияют на параметры звука. Пьезоэлектрические зуммеры теряют до 5 дБ при нагреве до 60°C из-за изменения свойств керамики, а при охлаждении до −20°C громкость может упасть на 3–7 дБ. Электромагнитные модели менее чувствительны к температуре, но влажность выше 80% снижает их эффективность на 2–4 дБ из-за коррозии контактов. Для уличных применений рекомендуются герметичные модели с рабочим диапазоном температур от −40°C до +85°C, даже если это снижает максимальную громкость на 5–10 дБ.
Выбор между активными и пассивными зуммерами определяется задачей. Активные подходят для простых сигналов (например, индикация включения), где не требуется изменение тональности. Их громкость стабильна, но ограничена фиксированной частотой. Пассивные позволяют реализовать сложные звуковые сценарии: от монотонных предупреждений до полифонических мелодий. Однако для них необходим микроконтроллер или генератор с ШИМ, способный выдавать сигнал амплитудой 3–12 В на частоте 500 Гц–5 кГц. Пример: для воспроизведения ноты «ля» первой октавы (440 Гц) требуется сигнал с амплитудой не менее 4 В, иначе громкость упадёт ниже 70 дБ.
Для приложений, где критична разборчивость звука, предпочтительны пьезоэлектрические зуммеры с резонансной частотой 2,7–3,3 кГц – этот диапазон лучше всего воспринимается человеческим ухом. Электромагнитные зуммеры на 1–2 кГц подходят для менее требовательных задач, например, напоминаний в бытовых устройствах. Если требуется максимальная громкость (90+ дБ), выбирайте модели с металлическим корпусом и питанием 12 В, но учитывайте, что при этом тональность станет более резкой, а потребляемый ток вырастет до 50–100 мА.

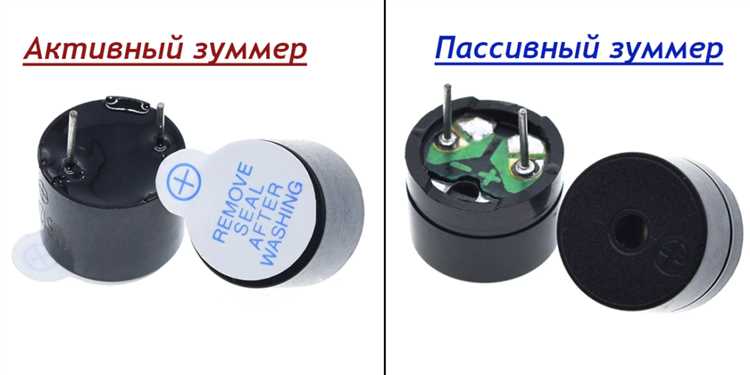

Где применяются зуммеры с генератором, а где без него
Зуммеры с встроенным генератором используются в устройствах, где критична автономность и минимизация компонентов: автомобильные сигнализации (предупреждение о неисправностях, напоминание о ремне безопасности), бытовые приборы (микроволновки, стиральные машины – звуковые индикаторы окончания цикла), медицинское оборудование (пульсоксиметры, тонометры – сигналы тревоги). Их преимущество – работа от постоянного напряжения (3–24 В) без дополнительных схем, что снижает стоимость и габариты. В промышленности такие зуммеры интегрируют в системы контроля доступа (считыватели карт) и датчики утечки газа, где требуется мгновенное срабатывание при подаче питания. Для проектов с микроконтроллерами (Arduino, STM32) они упрощают разработку: достаточно подключить к GPIO и управлять уровнем сигнала.
Зуммеры без генератора востребованы там, где нужна гибкость управления частотой и формой сигнала: аудиосистемы (генерация мелодий в электронных игрушках, дверных звонках), телекоммуникации (DTMF-тоны в телефонах), лабораторное оборудование (генераторы звуковых частот для тестирования акустики). Их подключают к ШИМ-выходам микроконтроллеров или специализированным чипам (например, NE555) для создания сложных звуковых последовательностей. В системах оповещения (пожарные извещатели, сирены) такие зуммеры позволяют регулировать громкость и тональность, адаптируясь к акустическим условиям помещения. При выборе учитывайте импеданс: пьезоэлектрические модели (1–10 кОм) подходят для высокоомных выходов, электромагнитные (8–50 Ом) – для низкоомных усилителей.
