Audi 80 b3 как опросить abs

Для опроса потребуется адаптер VAG 1551/1552 или его аналог с поддержкой протокола K-line, а также кабель с разъёмом 2×2 контакта (распиновка: контакт 1 – K-line, контакт 2 – масса). Если адаптера нет, можно использовать мультиметр с функцией измерения напряжения и сопротивления, но это усложнит процесс и потребует сверки с эталонными значениями из сервисной документации. Перед началом работ убедитесь, что напряжение аккумулятора не ниже 11,5 В – низкий заряд может исказить результаты диагностики.

При отсутствии адаптера можно провести базовую диагностику с помощью мигающего кода. Для этого замкните контакт K-line на массу на 3–5 секунд при включённом зажигании, затем снимите перемычку. Лампа ABS начнёт мигать: количество вспышек соответствует коду ошибки. Например, 4 коротких вспышки указывают на неисправность датчика переднего левого колеса. Запишите все коды и сверьте их с таблицей неисправностей для вашей версии блока (Bosch 2S или 2E). Учтите, что мигающий код не всегда точен – для подтверждения диагноза рекомендуется проверить соответствующие цепи мультиметром.

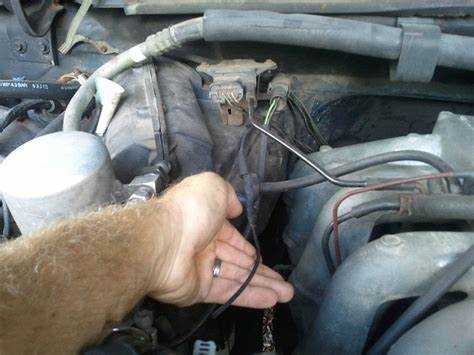

Необходимые инструменты и подготовка автомобиля к диагностике

Для опроса блока ABS на Audi 80 B3 потребуется диагностический адаптер с поддержкой протокола K-Line, так как автомобили этой модели используют именно этот интерфейс. Наиболее подходящие варианты – VAG-COM (VCDS) версии не ниже 12.12 или универсальные адаптеры типа KKL 409.1 с соответствующим ПО, например, VAG EEPROM Programmer или OpenDiag. Избегайте дешевых китайских клонов без сертификации: они часто не обеспечивают стабильное соединение с блоком ABS, особенно на автомобилях с пробегом свыше 200 000 км.

Перед подключением адаптера убедитесь, что аккумулятор автомобиля заряжен не менее чем на 12,4 В. Низкое напряжение может привести к ошибкам связи или сбоям в работе блока управления. Если напряжение ниже указанного значения, подключите зарядное устройство с функцией стабилизации тока (например, CTEK MXS 5.0) и оставьте его на 30–40 минут. Не используйте пусковые провода или бустеры – они создают помехи, которые искажают диагностические данные.

Для доступа к диагностическому разъему потребуется снять нижнюю часть панели приборов со стороны водителя. Разъем OBD-I на Audi 80 B3 расположен за пластиковой заглушкой, крепящейся на двух винтах Torx T20. После демонтажа заглушки отсоедините разъем от фиксатора и подключите адаптер. Если проводка разъема окислена, очистите контакты специальным спреем для электрических соединений (например, Kontakt 60) и просушите их сжатым воздухом.

Перед началом диагностики проверьте предохранители, отвечающие за систему ABS. В Audi 80 B3 за блок ABS отвечает предохранитель №12 на 10 А в основном блоке предохранителей (расположен под капотом, рядом с аккумулятором). Дополнительно проверьте предохранитель №29 на 15 А в салонном блоке (слева от рулевой колонки) – он защищает цепь питания насоса ABS. При обнаружении перегоревшего предохранителя замените его на идентичный по номиналу и проверьте цепь на короткое замыкание мультиметром.

Для точной диагностики рекомендуется подключить осциллограф к сигнальным проводам датчиков ABS. На Audi 80 B3 используются индуктивные датчики с двумя проводами: сигнальным и массовым. Подключите щупы осциллографа к проводам датчика переднего левого колеса (цвета: желтый – сигнал, коричневый – масса) и прокрутите колесо вручную. Форма сигнала должна быть синусоидальной с амплитудой не менее 0,5 В при скорости вращения 1 об/с. Если сигнал отсутствует или искажен, замените датчик или проверьте целостность проводки.

В процессе диагностики избегайте включения дополнительных потребителей электроэнергии: фар, обогрева стекол, аудиосистемы. Они создают нагрузку на бортовую сеть и могут спровоцировать ложные ошибки в блоке ABS. Также отключите все нештатные устройства, подключенные к прикуривателю или диагностическому разъему, – они часто становятся источником помех. Если автомобиль оборудован сигнализацией с автозапуском, временно деактивируйте ее, чтобы исключить влияние на диагностику.

После завершения подготовительных работ заведите двигатель и дайте ему поработать на холостых оборотах 2–3 минуты. Это необходимо для стабилизации напряжения в бортовой сети и прогрева блока ABS. Во время диагностики следите за температурой двигателя: если она превысит 90 °C, отключите адаптер и дайте автомобилю остыть. Перегрев может привести к временному отключению блока управления ABS и потере связи с диагностическим оборудованием.

Подключение диагностического сканера к разъёму OBD на Audi 80 B3

Audi 80 B3 (1986–1991 гг.) оснащена диагностическим разъёмом OBD-I, расположенным в салоне под приборной панелью со стороны водителя. Точное место – слева от рулевой колонки, за пластиковой заглушкой, часто чёрного или серого цвета. Разъём имеет 2×4 контакта (8-пиновый), но для считывания данных ABS используются только три: контакт 4 (масса), контакт 7 (K-линия) и контакт 16 (+12 В от аккумулятора). Перед подключением убедитесь, что зажигание выключено, чтобы избежать скачков напряжения.

Для диагностики ABS потребуется сканер с поддержкой протокола KWP1281 или KWP2000, так как Audi 80 B3 использует именно эти стандарты. Универсальные адаптеры типа VCDS (VAG-COM) или Launch X431 подойдут, но бюджетные ELM327 с Bluetooth работать не будут – им не хватает аппаратной совместимости. Перед покупкой проверьте список поддерживаемых автомобилей в документации сканера: многие современные устройства исключают старые модели из-за отсутствия драйверов.

Подключите сканер к разъёму, соблюдая полярность: красный провод (+12 В) – к контакту 16, чёрный (масса) – к контакту 4, а сигнальный (обычно жёлтый или зелёный) – к контакту 7 (K-линия). Если сканер не распознаёт блок ABS, проверьте целостность проводки мультиметром: напряжение между контактами 4 и 16 должно быть 12–14 В при включённом зажигании. Обрыв или короткое замыкание на K-линии – частая причина ошибок связи.

После подключения включите зажигание (двигатель запускать не нужно) и запустите диагностическое ПО на компьютере или сканере. В меню выберите блок «03 – ABS Brakes» или аналогичный пункт. Если связь не устанавливается, попробуйте перезагрузить сканер или переподключить разъём. На некоторых Audi 80 B3 с ранними версиями ПО блока ABS может потребоваться адаптер с гальванической развязкой, чтобы избежать помех от бортовой сети.

При успешном подключении сканер отобразит коды неисправностей, параметры датчиков и возможность сброса ошибок. Если блок ABS не отвечает, проверьте предохранитель №28 (10 А) в монтажном блоке под капотом – он отвечает за питание системы. Также осмотрите разъём на самом блоке ABS (расположен рядом с главным тормозным цилиндром): окисление контактов или повреждённые провода часто становятся причиной отсутствия связи.

После диагностики отключите сканер в обратном порядке: сначала выключите зажигание, затем отсоедините провода от разъёма. Храните адаптер в сухом месте – влага и пыль могут повредить контакты. Для регулярной проверки ABS рекомендуется использовать сканер с функцией логгирования данных, чтобы отслеживать изменения в работе системы при эксплуатации.

Чтение и расшифровка кодов ошибок блока ABS

На Audi 80 B3 блок ABS Bosch 2S или 2E (в зависимости от года выпуска) хранит коды ошибок в энергонезависимой памяти. Для их извлечения потребуется диагностический адаптер с поддержкой протокола K-Line (например, VAG-COM или аналог) и программное обеспечение, совместимое с системой. Подключите адаптер к диагностическому разъёму OBD-I, расположенному под панелью приборов слева от рулевой колонки. Включите зажигание (двигатель запускать не нужно) и запустите сканирование. Коды считываются в формате четырёхзначных чисел, где первые две цифры указывают на тип неисправности, а последние – на конкретный узел.

Основные группы кодов для блоков ABS Bosch на Audi 80 B3:

• 00XX – общие ошибки системы (например, 00285 – неисправность датчика частоты вращения переднего правого колеса);
• 01XX – проблемы с гидравлическим блоком (01276 – неисправность насоса ABS);
• 03XX – ошибки датчиков (03355 – обрыв цепи датчика заднего левого колеса);
• 65XXX – внутренние ошибки блока управления (65535 – сбой в ПО или повреждение памяти).

Для точной диагностики сверяйте коды с документацией по конкретной версии блока – различия между Bosch 2S и 2E могут влиять на интерпретацию. Например, код 00283 на Bosch 2S указывает на неисправность переднего левого датчика, а на Bosch 2E – на проблему с проводкой или зазором между датчиком и задающим кольцом.

После считывания кодов выполните следующие действия:

1. Проверьте сопротивление датчиков ABS (должно быть в пределах 800–1400 Ом для исправных элементов).
2. Осмотрите проводку на предмет обрывов или коротких замыканий, особенно в местах изгибов (например, возле ступиц).
3. Измерьте напряжение питания блока ABS (должно составлять 10–14 В при включённом зажигании).
4. Сбросьте коды после устранения неисправности – для этого в большинстве программ предусмотрена функция «Очистка памяти ошибок». Если ошибка повторяется, проверьте механические компоненты: задающие кольца на ступицах (должны быть без повреждений и загрязнений) и зазоры между датчиками и кольцами (0,3–1,2 мм).

При появлении кода 65535 или других внутренних ошибок блока управления сначала проверьте качество контактов на разъёме блока ABS (окисление или неплотное соединение). Если проблема сохраняется, замените блок – ремонт ПО или перепрошивка на Audi 80 B3 не предусмотрены производителем. Для замены используйте только оригинальные или сертифицированные аналоги, так как несовместимость версий ПО может привести к некорректной работе системы.

Проверка электрических цепей датчиков и проводки перед сбросом ошибок

Перед сбросом ошибок ABS на Audi 80 B3 убедитесь в целостности цепей датчиков колес. Используйте мультиметр в режиме измерения сопротивления (200 Ом) для проверки датчиков: задние должны показывать 800–1400 Ом, передние – 1000–1300 Ом. Отсоедините разъем блока ABS (расположен под капотом, слева у моторного щита) и прозвоните провода от датчиков до разъема на обрыв или короткое замыкание. Особое внимание уделите участкам у колесных арок и шарниров – здесь чаще всего повреждается изоляция. Проверьте наличие напряжения питания на контактах 1 (+12 В) и 2 (масса) разъема блока при включенном зажигании: допустимое отклонение – не более 0,5 В от бортового.

Осмотрите разъемы датчиков на предмет окисления или деформации контактов – очистите их контактной смазкой (например, Kontakt 60) и убедитесь в надежности фиксации. Проверьте экранирующую оплетку проводов датчиков: она должна быть заземлена на кузов в одной точке (обычно у блока ABS). Если сопротивление между оплеткой и массой превышает 2 Ом, восстановите контакт. При обнаружении поврежденных проводов замените их целиком – ремонт скрутками или изолентой недопустим из-за высокой вибрационной нагрузки в зоне колес.

Сброс ошибок и тестирование работы системы после диагностики

После завершения диагностики блока ABS на Audi 80 B3 (кузов B3, 1986–1991 гг.) сброс ошибок выполняется через диагностический разъем под рулевой колонкой. Подключите адаптер VAG-COM (или аналог, поддерживающий протокол K-line) к разъему OBD-I, выбрав канал 03 – «Тормозная электроника». В меню выберите пункт «Стереть коды неисправностей» (05). Если ошибки не сбрасываются, проверьте напряжение на аккумуляторе – оно должно быть не ниже 12,5 В, иначе блок может не принять команду.

Для ручного сброса без сканера отключите минусовую клемму аккумулятора на 10–15 минут. Этот метод работает не на всех версиях блока ABS (например, на ранних моделях с блоком Bosch 2S не всегда эффективен), но помогает при «залипших» ошибках. После подключения клеммы включите зажигание и дождитесь инициализации системы – лампа ABS должна погаснуть через 2–3 секунды. Если индикатор продолжает гореть, ошибка не устранена или блок неисправен.

Тестирование работы системы начинайте с проверки датчиков скорости вращения колес. Поднимите автомобиль на подъемнике или домкратах, включите зажигание и вращайте каждое колесо вручную со скоростью ~1 об/сек. На сканере в режиме «Измеряемые величины» (08) наблюдайте за показаниями датчиков – значения должны изменяться в пределах 0,5–1,2 В для индуктивных датчиков (стандарт для B3). Отсутствие сигнала или стабильное напряжение указывает на обрыв провода, загрязнение датчика или неисправность зубчатого венца.

Проверьте работу гидроблока на слух. При включении зажигания должен быть слышен короткий (0,5–1 сек) щелчок клапанов – это тестовый цикл самодиагностики. Если звук отсутствует, проверьте предохранитель №19 (10 А) в блоке предохранителей под капотом и реле ABS (расположено рядом с блоком управления). На моделях с ABS Bosch 2E/2S реле может быть встроено в блок – в этом случае потребуется замена всего узла.

Для динамического теста выполните пробную поездку со скоростью 30–40 км/ч. На ровной сухой поверхности резко нажмите на педаль тормоза – автомобиль должен замедляться без блокировки колес и вибрации педали. Если одно из колес блокируется, проверьте:

• состояние тормозных колодок и дисков (износ, замасливание);
• уровень тормозной жидкости (должен быть между метками MIN и MAX на бачке);
• герметичность магистралей – подтеки на суппортах или трубках недопустимы.

При наличии сканера проведите функциональный тест клапанов гидроблока. В меню VAG-COM выберите «Базовые установки» (04), затем группу 001. Система активирует клапаны поочередно – вы услышите характерные щелчки. Если какой-либо клапан не срабатывает, замените гидроблок целиком, так как ремонту он не подлежит. На моделях с ABS Teves MK II тест возможен только через специализированное оборудование (например, Bosch KTS).

После сброса ошибок и тестирования обязательно проверьте сохранность настроек радио и часов – отключение аккумулятора их обнулит. Если автомобиль оборудован системой климат-контроля, потребуется повторная инициализация датчика температуры салона. На Audi 80 B3 с бортовым компьютером (например, моделях с двигателем 2.0E) может потребоваться ввод кода магнитолы – подготовьте его заранее.

Финальный этап – контрольная поездка с мониторингом системы. Включите сканер и наблюдайте за параметрами в реальном времени:

1. Скорость вращения колес – разница между колесами одной оси не должна превышать 2–3 км/ч.
2. Давление в тормозной системе – при нажатии на педаль должно возрастать до 120–150 бар.
3. Состояние лампы ABS – она должна загораться при включении зажигания и гаснуть через 2–3 секунды.

Если ошибки не появляются, а система работает корректно, диагностика и сброс завершены успешно. При повторном появлении ошибок проверьте электрические цепи на предмет окисления контактов в разъемах блока ABS и датчиков.

Типичные неисправности ABS на Audi 80 B3 и способы их устранения

На Audi 80 B3 чаще всего выходят из строя датчики скорости колес – особенно передних. Симптомы: загорается лампа ABS, система отключается при торможении на неровностях или после прогрева. Причина – окисление контактов в разъёмах (расположены у ступиц) или обрыв проводки из-за перетирания о подвеску. Проверка: мультиметром замерьте сопротивление датчика (должно быть 800–1400 Ом) и напряжение на сигнальном проводе при вращении колеса (0,5–1,2 В переменного тока). Устранение: очистите контакты, замените повреждённые провода термоусадочной трубкой, при неисправности датчика – установите новый (оригинал VAG 443927803A или аналог Febi 26003).

Гидроблок ABS на B3 страдает от износа клапанов и засорения каналов продуктами износа тормозных колодок. Признаки: пульсация педали тормоза, неравномерное торможение, коды ошибок 00283/00285 (неисправность передних/задних клапанов). Диагностика: подключите сканер VAG-COM, считайте ошибки, проверьте давление в системе (должно быть 140–180 бар). Ремонт: разберите гидроблок, промойте клапаны спиртом, замените уплотнительные кольца (ремонтный комплект VAG 443615205). Если клапаны негерметичны – гидроблок под замену (используйте б/у с разборки или новый Bosch 0 265 220 017). После ремонта обязательно прокачайте систему с адаптером для ABS.
