Чем отличается счетчик гейгера от дозиметра

Счетчик Гейгера и дозиметр – приборы, часто воспринимаемые как взаимозаменяемые, но решающие принципиально разные задачи. Первый регистрирует ионизирующие частицы (бета- и гамма-излучение) с помощью газоразрядной трубки, генерируя характерные щелчки при каждом акте ионизации. Его чувствительность ограничена: он не различает энергию частиц и не учитывает их биологическое воздействие. Например, счетчик Гейгера-Мюллера типа SBM-20 фиксирует до 100 имп/с при фоновом уровне 0,1–0,2 мкЗв/ч, но не дает прямой информации о дозе облучения.

Дозиметр, напротив, измеряет поглощенную дозу радиации в зивертах (Зв) или рентгенах (Р), учитывая тип излучения и его влияние на живые ткани. Современные модели, такие как ДКГ-07Д «Дрозд», используют сцинтилляционные или полупроводниковые детекторы, способные анализировать спектр излучения. Это критично для оценки рисков: 1 мЗв/ч от гамма-излучения и 1 мЗв/ч от альфа-частиц требуют разных мер защиты. Дозиметры также часто оснащены функциями накопления данных и сигнализации при превышении порогов (например, 0,3 мкЗв/ч для бытовых условий).

Выбор между приборами зависит от задачи. Для поиска источников радиации (например, утечки в лаборатории или загрязненных участков местности) счетчик Гейгера эффективнее благодаря высокой скорости счета и низкой стоимости. Модели вроде Radex RD1503 стоят от 10 000 рублей и подходят для экспресс-анализа. Однако для оценки дозовой нагрузки (например, при работе с радиоактивными материалами или в зонах аварий) необходим дозиметр. Профессиональные устройства, такие как AT1125, обеспечивают погрешность не более 15% и работают в диапазоне от 0,01 мкЗв/ч до 10 Зв/ч.

При покупке обращайте внимание на тип детектора и диапазон измерений. Счетчики Гейгера с трубками LND 712 или J305 лучше подходят для бета-излучения, но уступают в точности дозиметрам со сцинтилляторами NaI(Tl). Для бытового применения достаточно прибора с чувствительностью от 0,05 мкЗв/ч, а для профессионального – с возможностью калибровки и сертификации по ГОСТ Р 8.568-97. Не полагайтесь на дешевые модели с нелинейной шкалой: они могут занижать показания в 2–3 раза при высоких уровнях радиации.

Какие виды излучения фиксируют счетчик Гейгера и дозиметр

Счетчик Гейгера-Мюллера регистрирует преимущественно ионизирующее излучение в виде бета-частиц (электроны и позитроны) и гамма-квантов. Его конструкция – газоразрядная трубка с инертным газом – позволяет детектировать частицы с энергией от 0,1 до 3 МэВ. Альфа-излучение (ядра гелия) счетчик фиксирует только при использовании тонкого слюдяного окна (толщиной 1,5–3 мг/см²), так как альфа-частицы легко поглощаются даже воздухом. Для нейтронного излучения стандартные модели неэффективны: требуются специальные модификации с борсодержащими покрытиями или гелиевыми трубками.

Дозиметры, в зависимости от типа, охватывают более широкий спектр излучений. Сцинтилляционные модели (например, на основе NaI(Tl)) регистрируют гамма- и рентгеновское излучение с высокой чувствительностью, фиксируя энергии от 30 кэВ до 3 МэВ. Полупроводниковые дозиметры (кремниевые или CdZnTe) способны детектировать бета-, гамма- и рентгеновское излучение с разрешением по энергии до 1–2%. Термолюминесцентные дозиметры (ТЛД) накапливают дозу от гамма-, бета- и нейтронного излучения, но требуют последующей обработки для считывания данных. Для альфа-частиц используют пленочные дозиметры с трековыми детекторами (например, CR-39).

Выбор прибора зависит от задачи. Для оперативного контроля бета- и гамма-фона подойдет счетчик Гейгера (например, ДП-5В или Radex RD1503). При работе с альфа-излучателями (плутоний, радон) необходим дозиметр с трековым детектором или счетчик с тонким окном. Для точного измерения дозы в смешанных полях (АЭС, медицина) используют сцинтилляционные или полупроводниковые дозиметры с энергетической калибровкой. Нейтронное излучение требует специализированных решений: ТЛД с борным покрытием или гелиевые счетчики (например, ЛУЧ-01).

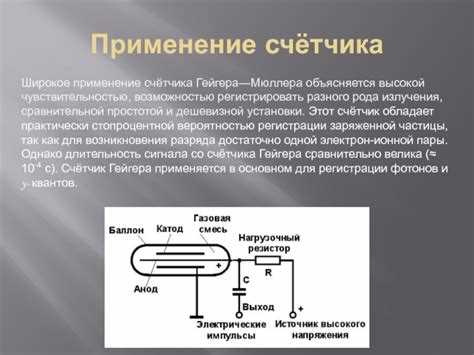

Как работает газоразрядная трубка в счетчике Гейгера

Газоразрядная трубка – ключевой элемент счетчика Гейгера-Мюллера, преобразующий ионизирующее излучение в электрические импульсы. Её конструкция включает металлический цилиндр (катод) и тонкую проволоку по оси (анод), заполненные инертным газом (обычно аргоном или неоном) под низким давлением (10–100 мм рт. ст.). Между электродами прикладывается высокое напряжение (400–1000 В), создающее сильное электрическое поле.

При попадании ионизирующей частицы (альфа-, бета- или гамма-излучения) в трубку происходит первичная ионизация газа: частица выбивает электроны из атомов газа, образуя пары «электрон–положительный ион». Электроны ускоряются к аноду, набирая энергию, достаточную для вторичной ионизации. Этот процесс лавинообразно усиливается, порождая газовый разряд – короткий импульс тока.

Критическое значение имеет напряжение на трубке. В режиме «плато Гейгера» (обычно 400–600 В для аргоновых трубок) каждый акт ионизации вызывает полный разряд, независимо от энергии частицы. Это обеспечивает одинаковую амплитуду импульсов, упрощая их регистрацию. При напряжении ниже плато импульсы зависят от энергии частиц, а выше – возникают ложные разряды из-за самопроизвольной ионизации.

• Типичные газы-наполнители и их особенности:
  • Аргон (Ar) – стандартный выбор, обеспечивает стабильный разряд при 400–500 В.
  • Неон (Ne) – требует более высокого напряжения (600–800 В), но менее чувствителен к загрязнениям.
  • Галогенные добавки (бром, хлор) – продлевают срок службы трубки, гася разряд химическим путем.

Для гашения разряда после регистрации частицы используют два метода: внешний (с помощью резистора или электронной схемы) и внутренний (добавление галогенов). Внешнее гашение снижает напряжение на трубке на время восстановления (100–300 мкс), предотвращая повторные разряды. Галогенные трубки самогасящиеся: молекулы галогена нейтрализуют ионы, восстанавливая газ за 50–100 мкс.

Эффективность регистрации зависит от типа излучения. Для бета-частиц и гамма-квантов она составляет 1–2%, так как большинство частиц проходит сквозь трубку без взаимодействия. Альфа-частицы регистрируются только при тонком входном окне (менее 1,5 мг/см²), иначе поглощаются стенками. Диаметр трубки влияет на чувствительность: стандартные модели (10–20 мм) оптимальны для гамма-излучения, узкие (5 мм) – для бета-частиц.

При эксплуатации трубки важно контролировать напряжение питания: отклонение на ±10% от оптимального значения снижает эффективность на 20–30%. Температурный диапазон работы большинства трубок – от -40°C до +70°C, но при экстремальных температурах возможны ложные срабатывания. Срок службы галогенных трубок – 10⁹–10¹⁰ импульсов, аргоновых – на порядок меньше из-за деградации газа.

Почему дозиметры измеряют дозу, а не просто регистрируют частицы

Счетчик Гейгера фиксирует количество ионизирующих частиц, проходящих через его детектор, но не учитывает их энергию. Дозиметр же рассчитывает поглощенную дозу – величину, напрямую связанную с биологическим воздействием радиации. Например, альфа-частица с энергией 5 МэВ нанесет тканям в 20 раз больший вред, чем бета-частица той же энергии, из-за разницы в линейной передаче энергии (ЛПЭ). Дозиметры интегрируют данные о типе излучения, его энергии и плотности потока, преобразуя их в эквивалентную дозу в зивертах (Зв) или бэрах.

Для корректного расчета дозы дозиметры используют энергетические зависимости чувствительности детектора. Например, сцинтилляционные дозиметры на основе NaI(Tl) имеют пик чувствительности в диапазоне 50–300 кэВ, что требует калибровки по стандартным источникам (Cs-137, Co-60). Без такой коррекции показания могут занижаться на 30–50% для низкоэнергетического гамма-излучения. Счетчики Гейгера такой коррекции не проводят, так как их задача – лишь регистрация импульсов.

Дозиметры учитывают геометрию облучения. При внешнем облучении человека гамма-квантами эффективная доза зависит от угла падения излучения и глубины проникновения. Модели дозиметров, например, термолюминесцентные (ТЛД), используют фильтры из алюминия или меди для имитации поглощения в тканях. Счетчик Гейгера не различает направление излучения и не моделирует его взаимодействие с телом.

Внутреннее облучение требует еще более сложных расчетов. Дозиметры для оценки инкорпорированных радионуклидов (например, йод-131 в щитовидной железе) учитывают период полувыведения, органотропность и биокинетические модели МКРЗ. Счетчик Гейгера не способен разделить внешнее и внутреннее облучение, так как регистрирует только суммарный поток частиц без привязки к источнику.

Дозиметры работают в режиме накопления данных. Персональные электронные дозиметры (например, EPD Mk2) суммируют дозу за смену, учитывая динамику облучения. Если мощность дозы меняется от 1 до 100 мкЗв/ч, дозиметр интегрирует значения, выдавая итоговую дозу за период. Счетчик Гейгера показывает мгновенную скорость счета, что не отражает реальный риск для здоровья.

Для альфа- и бета-излучения дозиметры используют специальные окна с тонкой слюдой или майларом, пропускающие частицы с минимальными потерями энергии. Например, дозиметр ДКГ-07Д имеет окно толщиной 1,5 мг/см² для бета-частиц с энергией выше 150 кэВ. Счетчики Гейгера с металлическим корпусом такие частицы не регистрируют вовсе или занижают их количество из-за поглощения в стенках.

Дозиметры проходят метрологическую поверку по эталонам дозы, а не по скорости счета. В России поверка проводится по ГОСТ 8.034-2019 с использованием источников с известной мощностью дозы (например, Cs-137 с активностью 3,7·10⁴ Бк). Погрешность дозиметров не должна превышать ±15% в диапазоне 0,1–10 мЗв. Счетчики Гейгера поверяются по скорости счета, и их погрешность может достигать ±30% без учета энергетической зависимости.

В аварийных ситуациях дозиметры критически важны для принятия решений. Например, при превышении дозы в 100 мЗв за короткий период требуется эвакуация персонала. Счетчик Гейгера не даст такой информации – он лишь покажет увеличение скорости счета, не связывая его с биологическим эффектом. Дозиметры с функцией сигнализации (например, RADEX RD1706) срабатывают при превышении пороговых значений дозы, а не количества частиц.

Какие единицы измерения используют счетчики Гейгера и дозиметры

Счетчики Гейгера регистрируют ионизирующее излучение в импульсах в минуту (имп/мин) или импульсах в секунду (имп/с). Эти единицы отражают количество зарегистрированных частиц или гамма-квантов, но не дают прямой информации о биологическом воздействии. Для перевода в дозовые величины требуются калибровка под конкретный тип излучения и поправочные коэффициенты. Например, при измерении гамма-излучения цезия-137 100 имп/с могут соответствовать мощности дозы около 0,1 мкЗв/ч, но точные значения зависят от конструкции прибора и эффективности детектора.

Дозиметры оперируют единицами, характеризующими воздействие излучения на живые ткани: зиверт (Зв) для эквивалентной и эффективной дозы, грей (Гр) для поглощенной дозы. В бытовых приборах чаще используют микрозиверты в час (мкЗв/ч) или миллизиверты в год (мЗв/год). Для справки: естественный радиационный фон составляет 0,1–0,2 мкЗв/ч, а предельно допустимая годовая доза для населения – 1 мЗв сверх фона. Профессиональные дозиметры могут измерять в нанозивертах (нЗв) для высокоточных задач, например, в медицинской радиологии.

Счетчики Гейгера с функцией дозиметрии часто отображают результаты в мкР/ч (микрорентгенах в час) – устаревшая, но до сих пор встречающаяся единица. 1 мкР/ч приблизительно равен 0,01 мкЗв/ч для гамма-излучения, однако этот коэффициент варьируется в зависимости от энергии фотонов. Например, для кобальта-60 (энергия 1,25 МэВ) соотношение ближе к 1 мкР/ч = 0,0087 мкЗв/ч. Приборы с такой шкалой требуют пересчета для корректной оценки рисков.

В промышленности и научных исследованиях применяют беккерель (Бк) для активности источника – количества распадов в секунду. 1 Бк = 1 распад/с. Счетчики Гейгера могут косвенно оценивать активность, но для точных измерений используют спектрометры. Например, активность 1 грамма радия-226 составляет 3,7×10¹⁰ Бк, что соответствует 1 кюри (Ки) – внесистемной единице, до сих пор применяемой в некоторых странах. Для перевода: 1 Ки = 3,7×10¹⁰ Бк.

При выборе прибора обращайте внимание на диапазон измерений. Бытовые дозиметры обычно работают в пределах 0,05–100 мкЗв/ч, профессиональные – до 10 Зв/ч. Счетчики Гейгера могут фиксировать от 0 до 10⁵ имп/с, но при высоких уровнях излучения наступает насыщение детектора. Для альфа- и бета-излучения эффективность регистрации зависит от материала окна детектора: слюда толщиной 1,5–3 мг/см² пропускает бета-частицы с энергией выше 0,2 МэВ, но задерживает альфа-частицы.

Калибровка приборов проводится на эталонных источниках: цезий-137 (энергия гамма-квантов 662 кэВ), кобальт-60 (1,17 и 1,33 МэВ) или америций-241 (59,5 кэВ). Без калибровки показания счетчика Гейгера могут отличаться от реальной мощности дозы на 30–50%. Дозиметры с энергетической компенсацией (например, с фильтрами из свинца или олова) корректируют зависимость чувствительности от энергии излучения, обеспечивая погрешность не более 15% в диапазоне 50 кэВ–3 МэВ.

В каких ситуациях нужен счетчик Гейгера, а когда – дозиметр

Счетчик Гейгера применяют для обнаружения ионизирующего излучения в реальном времени, когда требуется мгновенная реакция на радиационную угрозу. Он незаменим при поиске источников излучения, например, в полевых условиях после аварий на АЭС или при проверке металлолома на радиоактивные загрязнения. Прибор фиксирует даже слабые потоки частиц, но не измеряет дозу – только количество импульсов в минуту (имп/мин или мкР/ч). Если задача – выявить наличие радиации, а не оценить её опасность для человека, счетчик Гейгера оптимален.

Дозиметр используют, когда необходимо измерить накопленную дозу облучения за определенный период. Это критично для работников атомной отрасли, рентгенологов или сотрудников лабораторий, где важно контролировать предельно допустимые уровни (ПДУ). Например, персональные дозиметры типа ДКГ-07Д регистрируют дозу в микрозивертах (мкЗв) или миллизивертах (мЗв), позволяя отслеживать кумулятивное воздействие. Без такого прибора невозможно соблюсти нормы СанПиН 2.6.1.2523-09, ограничивающие годовую дозу для населения в 1 мЗв.

В быту счетчик Гейгера полезен при проверке стройматериалов (гранит, шлакоблоки), грибов или рыбы из потенциально загрязненных районов. Он быстро покажет превышение фона, например, если гранитная плитка дает 0,3 мкЗв/ч при норме 0,2 мкЗв/ч. Однако для оценки риска здоровью потребуется дозиметр, который переведет эти показания в эквивалентную дозу. Без пересчета в зиверты невозможно понять, опасно ли находиться рядом с источником час или неделю.

При ликвидации последствий радиационных аварий счетчик Гейгера помогает оперативно оконтурить зону заражения. Например, после Чернобыля приборы типа СРП-68-01 использовали для поиска «горячих» частиц на местности. Дозиметры же нужны для расчета безопасного времени работы ликвидаторов. Если мощность дозы в зоне составляет 100 мкЗв/ч, дозиметр покажет, что за 5 часов работы человек получит 0,5 мЗв – половину допустимой годовой нормы для населения.

В медицине дозиметры обязательны при проведении лучевой терапии. Они контролируют дозу, получаемую пациентом, с точностью до 5%. Счетчик Гейгера здесь бесполезен, так как не учитывает биологическое воздействие излучения. Например, при облучении опухоли дозой 2 Гр дозиметр гарантирует, что здоровые ткани получат не более 0,2 Гр, минимизируя побочные эффекты.

Для проверки грузов на таможне или в пунктах пропуска счетчик Гейгера – основной инструмент. Он выявляет контрабанду радиоактивных материалов, таких как цезий-137 или кобальт-60, даже в минимальных количествах. Дозиметры здесь неэффективны, так как не реагируют на кратковременные всплески излучения. Например, прибор «Поиск-2» обнаруживает источник активностью 1 мкКи на расстоянии 1 метра за 10 секунд.

В научных исследованиях дозиметры используют для оценки радиационного фона в экспедициях или при изучении космического излучения. Например, дозиметры типа ТЛД (термолюминесцентные) фиксируют дозу за месяцы работы в Антарктиде или на МКС. Счетчики Гейгера в таких условиях применяют для оперативного контроля, но не для долгосрочного мониторинга.

При выборе между приборами учитывайте: счетчик Гейгера – для обнаружения, дозиметр – для измерения. Если нужно проверить квартиру после покупки – берите счетчик. Если работаете с рентгеновским оборудованием – дозиметр. Совмещенные устройства (например, «ДРГБ-01») решают обе задачи, но стоят дороже и менее точны в каждом из режимов.

Как выбрать между счетчиком Гейгера и дозиметром для бытового применения

Первое, что нужно понять: счетчик Гейгера и дозиметр решают разные задачи. Счетчик Гейгера измеряет количество ионизирующих частиц в единицу времени (имп/с, мкР/ч), но не всегда точно оценивает биологическое воздействие. Дозиметр же рассчитывает поглощенную дозу радиации (мкЗв, мЗв), что напрямую связано с риском для здоровья. Если ваша цель – контроль безопасности продуктов, стройматериалов или местности, выбирайте дозиметр. Для поиска источников радиации (например, утечки в старых приборах) подойдет счетчик Гейгера.

Определите сценарии использования. Для бытовых нужд чаще всего хватает дозиметра с диапазоном измерений от 0,05 до 100 мкЗв/ч. Такие приборы, как RADEX RD1503 или СОЭКС 01М, справляются с задачами мониторинга уровня радиации в помещениях, на стройплощадках или при покупке недвижимости. Счетчики Гейгера, например GQ GMC-300E+, нужны, если вы работаете с потенциально загрязненными материалами (металлолом, антиквариат) или хотите обнаружить точечные источники излучения.

Обратите внимание на тип детектора. В бытовых дозиметрах чаще всего используются газоразрядные счетчики (СБМ-20, СИ-8Б) или полупроводниковые датчики. Первые дешевле, но менее чувствительны к гамма-излучению низкой энергии. Полупроводниковые (например, в Atom Fast DF2000) точнее, но дороже. Счетчики Гейгера с трубками LND 712 или M4011 лучше подходят для поиска бета- и гамма-источников, но требуют калибровки.

Порог чувствительности критичен для бытового применения. Дозиметры с порогом 0,05 мкЗв/ч (RADEX ONE) выявляют даже незначительные превышения естественного фона (0,1–0,2 мкЗв/ч). Счетчики Гейгера с чувствительностью 0,1 мкР/ч (Terra-P) могут пропускать слабые источники. Если планируете проверять грибы, ягоды или стройматериалы, выбирайте дозиметр с низким порогом.

Время измерения влияет на удобство. Дозиметры обычно требуют 20–60 секунд для стабильного результата (например, ДКГ-07Д «Дрозд»). Счетчики Гейгера выдают мгновенные показания, но для точности нужна экспозиция в несколько минут. Если важна скорость (например, при проверке большого количества образцов), берите дозиметр. Для поиска «горячих точек» удобнее счетчик.

Дополнительные функции расширяют возможности. Современные дозиметры часто оснащены:

• памятью измерений (RADEX RD1706 хранит до 1000 записей);
• Bluetooth для передачи данных на смартфон;
• датчиком температуры и влажности;
• режимом поиска источников.

Счетчики Гейгера реже имеют такие опции, но некоторые модели (GQ GMC-600+) поддерживают подключение к ПК для анализа спектра.

Цена и доступность – важный фактор. Бюджетные дозиметры стоят от 3 000 до 8 000 рублей (СОЭКС 01М, ДКГ-03Д «Грач»). Счетчики Гейгера начинаются от 10 000 рублей (Terra-P) и могут достигать 30 000+ за профессиональные модели. Если бюджет ограничен, выбирайте дозиметр – он универсальнее для быта. Счетчики оправданы только при специфических задачах.

Проверьте сертификацию и калибровку. В России дозиметры должны иметь сертификат соответствия ГОСТ Р. Надежные производители (МЕГЕОН, НПП «Доза») предоставляют паспорт с данными калибровки. Счетчики Гейгера часто продаются без сертификации – в этом случае точность измерений может быть ниже заявленной. Для бытового применения достаточно заводской калибровки, но при покупке б/у прибора требуйте поверку.

Могут ли счетчики Гейгера измерять накопленную дозу радиации

Счетчики Гейгера-Мюллера (СГМ) регистрируют ионизирующее излучение в реальном времени, но не предназначены для прямого измерения накопленной дозы. Их принцип работы основан на подсчете импульсов, возникающих при прохождении заряженных частиц через газовую среду детектора. Каждый импульс соответствует одной или нескольким частицам, но не учитывает их энергию, что критично для расчета дозы в зивертах (Зв) или рентгенах (Р).

Для оценки накопленной дозы требуется интеграция мощности дозы (мкЗв/ч) по времени. Некоторые современные модели счетчиков Гейгера оснащены встроенными микропроцессорами, способными выполнять эту задачу. Например, приборы серии Radex RD1706 или GQ GMC-600+ автоматически суммируют показания мощности дозы за заданный период. Однако точность таких расчетов ограничена, так как СГМ не различает виды излучения (альфа, бета, гамма) и их энергетические спектры.

• Погрешность измерений накопленной дозы счетчиком Гейгера может достигать 30–50% из-за неравномерности чувствительности к разным типам излучения.
• Приборы с кремниевыми детекторами (например, Soeks Quantum) точнее оценивают дозу, но стоят дороже и менее распространены.
• Для профессионального мониторинга используют дозиметры-радиометры с полупроводниковыми или сцинтилляционными датчиками, которые учитывают энергетическую зависимость.

Если счетчик Гейгера не имеет функции интеграции, накопленную дозу можно рассчитать вручную. Для этого необходимо фиксировать показания мощности дозы через равные интервалы времени и суммировать их с учетом длительности каждого измерения. Формула расчета:

Накопленная доза (мкЗв) = Σ (мощность дозы × время измерения).

Например, при мощности дозы 0,2 мкЗв/ч в течение 5 часов накопленная доза составит 1 мкЗв. Однако этот метод не учитывает колебания радиационного фона и требует постоянного контроля.

В ситуациях, где критична точность (медицина, радиационная безопасность на АЭС), счетчики Гейгера не заменяют специализированные дозиметры. Последние оснащены детекторами, калиброванными под конкретные виды излучения, и обеспечивают погрешность не более 10–15%. Примеры таких приборов: ДКГ-07Д «Дрозд» (Россия), Fluke 451P (США).
