Чем смазать турбину газового котла

Турбина газового котла – ключевой элемент системы наддува, отвечающий за подачу воздуха в камеру сгорания. Её работоспособность напрямую влияет на КПД котла, расход топлива и долговечность оборудования. При недостаточной смазке подшипники турбины изнашиваются в 2–3 раза быстрее, что приводит к вибрациям, перегреву и преждевременному выходу из строя. Регулярное обслуживание с использованием правильных смазочных материалов снижает риск поломок на 40–60%.

Для смазки турбины подходят только специализированные масла с высокой термостойкостью и антиокислительными свойствами. Стандартные моторные или индустриальные масла не подходят – они коксуются при температуре выше 150°C, забивая каналы и ухудшая теплоотвод. Рекомендуемые марки: Mobil SHC 630, Klüber Klüberlub BE 41-1501 или Shell Turbo T68. Эти составы сохраняют вязкость при нагреве до 200–250°C и не образуют отложений.

Процедура смазки требует точного соблюдения регламента. Перед началом работ котел отключают от сети и дают остыть до температуры ниже 40°C. Турбину демонтируют, предварительно отсоединив воздуховоды и электрические разъемы. Подшипниковый узел очищают от старой смазки безворсовой салфеткой, смоченной в изопропиловом спирте. Новое масло наносят шприцем-дозатором в количестве, указанном в технической документации (обычно 0,5–1,5 мл на подшипник). Избыток смазки так же опасен, как и её недостаток – он приводит к перегреву из-за повышенного трения.

Периодичность смазки зависит от режима эксплуатации котла. При круглосуточной работе обслуживание проводят каждые 3–4 месяца, при сезонном использовании – раз в год. Критические признаки, требующие немедленной проверки: повышенный шум турбины (свыше 65 дБ), увеличение потребления газа на 10–15% или нестабильное горение пламени. Игнорирование этих симптомов в 80% случаев ведет к заклиниванию ротора и дорогостоящему ремонту.

Какие инструменты и материалы понадобятся для смазки турбины

Для смазки турбины газового котла потребуется набор специализированных инструментов, исключающих повреждение компонентов. Основной список включает:

• Торцевые ключи на 8, 10 и 13 мм – для демонтажа защитного кожуха и креплений турбины.
• Шестигранники (4 и 5 мм) – для работы с винтами подшипникового узла.
• Отвертка с магнитным наконечником – предотвращает падение мелких деталей в корпус котла.
• Динамометрический ключ – для затяжки крепежа с усилием, указанным в технической документации (обычно 5–7 Н·м).
• Пинцет или щипцы с тонкими губками – для извлечения старых смазочных колец.

Измерительные приборы необходимы для контроля состояния турбины до и после процедуры. Используйте:

• Цифровой мультиметр – для проверки сопротивления обмотки электродвигателя (норма – 15–30 Ом в зависимости от модели).
• Штангенциркуль – для замера зазоров между лопастями и корпусом (допустимый люфт – не более 0,2 мм).
• Лазерный тахометр – для оценки оборотов турбины после смазки (стандартные значения – 2500–3000 об/мин).

Смазочные материалы подбираются строго по рекомендациям производителя котла. Для большинства моделей (Baxi, Vaillant, Protherm) подходит:

• Синтетическое масло для высокооборотных подшипников – например, Klüber Isoflex NBU 15 или Molykote PG-75 (вязкость 10–15 мм²/с при 40°C).
• Силиконовая смазка в аэрозольной упаковке – для обработки уплотнительных колец (например, Dow Corning 111).
• Консистентная смазка на литиевой основе – для подшипников с низкой нагрузкой (класс NLGI 2, температура эксплуатации от -30°C до +120°C).

Избегайте универсальных масел типа WD-40 – они не обеспечивают необходимой термостойкости и быстро испаряются.

Расходные материалы включают:

• Безворсовые салфетки из микрофибры – для удаления старой смазки и пыли (например, Kimtech Science).
• Спирт изопропиловый (концентрация 99%) – для обезжиривания поверхностей перед нанесением новой смазки.
• Новые уплотнительные кольца – если старые потеряли эластичность (оригинальные запчасти или аналоги с маркировкой EPDM).
• Термостойкий герметик – для фиксации резьбовых соединений (например, Loctite 577).

Дополнительные приспособления ускорят процесс и повысят безопасность:

• Вакуумный насос с манометром – для проверки герметичности системы после сборки (разрежение не менее 0,5 бар).
• Съемник подшипников – если требуется замена (подходит универсальный двухлапый с регулируемым усилием).
• Антистатический браслет – предотвращает повреждение электронных компонентов статическим электричеством.
• Фонарь с магнитным основанием – для освещения труднодоступных мест внутри котла.

Перед началом работ подготовьте техническую документацию на котел – в ней указаны точные параметры смазки, допуски и последовательность действий. Для моделей с закрытой камерой сгорания (например, Navien Ace) может потребоваться специальный ключ для снятия турбины, идущий в комплекте с котлом. Храните инструменты в чистом, сухом месте – попадание пыли или влаги на подшипники недопустимо.

Как безопасно демонтировать турбину перед смазкой

Перед началом работ отключите котел от электросети и перекройте подачу газа, используя запорный кран на трубопроводе. Сбросьте давление в системе, открыв кран подпитки и сливной клапан – остаточное давление не должно превышать 0,1 бар. Отсоедините электрические разъемы турбины, предварительно сфотографировав их расположение для облегчения сборки. Демонтируйте воздуховоды, открутив хомуты и крепежные винты (обычно 4–6 шт. под ключ на 8 или 10 мм), затем аккуратно снимите их, избегая перекосов. Турбина крепится к корпусу котла на 3–4 болтах (чаще M6 или M8) – используйте торцевую головку с удлинителем, чтобы не сорвать резьбу. При извлечении удерживайте турбину за корпус, не допуская ударов по лопастям или валу.

Проверьте состояние уплотнительных прокладок между турбиной и котлом – при наличии трещин или деформаций замените их на новые (артикул уточняйте по модели котла). Очистите посадочное место от старого герметика и пыли, используя безворсовую салфетку и спирт. Если турбина не поддается, не применяйте силу – проверьте наличие скрытых креплений (например, за защитным кожухом) или остаточного вакуума в системе. После демонтажа закройте открытые патрубки котла полиэтиленом, чтобы предотвратить попадание мусора.

Где находятся точки смазки на турбине газового котла

Основные точки смазки турбины газового котла сосредоточены на подшипниковых узлах и валу ротора. В большинстве моделей котлов (например, Baxi, Vaillant, Protherm) доступ к ним открывается после снятия защитного кожуха турбины. Верхний подшипник расположен вблизи крыльчатки, нижний – у электродвигателя. На некоторых агрегатах (как у Buderus Logamax) предусмотрены дополнительные точки на редукторе привода заслонки, если турбина совмещена с системой модуляции тяги.

Передний подшипник чаще всего скрыт под пластиковой или металлической заглушкой сбоку корпуса – для доступа требуется отвертка или шестигранник. В моделях с горизонтальным расположением турбины (например, Navien Ace) смазочное отверстие может находиться на торце вала, закрытое резиновой пробкой. Важно: на некоторых котлах (как у Ariston Genus) подшипники герметизированы и не требуют обслуживания – попытка смазки приведет к повреждению уплотнений.

Вентиляторные турбины с ременным приводом (редко, но встречаются в старых моделях Viessmann) имеют дополнительную точку смазки на шкиве и натяжном ролике. Здесь используют консистентные смазки типа NLGI 2, нанося их тонким слоем на поверхность ролика. В современных котлах с прямым приводом (например, Wolf CGG) смазке подлежит только вал электродвигателя – доступ к нему открывается через технологическое отверстие в задней части корпуса, часто обозначенное пиктограммой масленки.

Какую смазку выбрать для подшипников турбины

Для подшипников турбины газового котла критически важна термостойкость смазки. Оптимальный выбор – синтетические смазки на основе полиальфаолефинов (PAO) или полиалкиленгликолей (PAG) с диапазоном рабочих температур от -40°C до +200°C. Например, Klüber Lubrication ISOFLEX TOPAS NB 52 или Molykote G-4500 выдерживают высокие обороты и тепловые нагрузки без разложения.

Вязкость смазки должна соответствовать условиям эксплуатации. Для турбин с частотой вращения 10 000–30 000 об/мин подходит смазка с классом NLGI 2 (консистенция густой пасты). При более высоких оборотах (до 50 000 об/мин) используют NLGI 1 или даже жидкие масла с присадками против износа, например Shell Turbo T 46.

Антиокислительные и антикоррозионные свойства продлевают срок службы подшипников. Смазки с добавками дисульфида молибдена (MoS₂) или графита, такие как Castrol Spheerol EPL 2, снижают трение и защищают металл от ржавчины. Для агрессивных сред (повышенная влажность, кислотные пары) выбирают смазки с ингибиторами коррозии, например ExxonMobil Polyrex EM 103.

Совместимость с материалами подшипников – ключевой фактор. Керамические подшипники (нитрид кремния) требуют смазок без металлических наполнителей, чтобы избежать абразивного износа. Для стальных подшипников подходят универсальные составы, но избегайте смазок с высоким содержанием серы или хлора – они вызывают коррозию. Проверяйте рекомендации производителя турбины: например, для котлов Viessmann часто указывают Klübersynth GEM 4 N-150.

Периодичность замены зависит от типа смазки. Синтетические смазки служат 5 000–10 000 часов работы, минеральные – 2 000–3 000 часов. Признаки необходимости замены: повышение шума турбины, вибрация или изменение цвета смазки на темно-коричневый. Для диагностики используйте спектральный анализ отработанной смазки на содержание металлических частиц.

Не используйте универсальные автомобильные смазки (например, Литол-24) – они не рассчитаны на высокие температуры и быстро теряют свойства. Для экстренного случая допустимо временное применение Mobilgrease 28, но не более 500 часов. Всегда удаляйте старую смазку перед нанесением новой: остатки окисленного состава ускоряют износ.

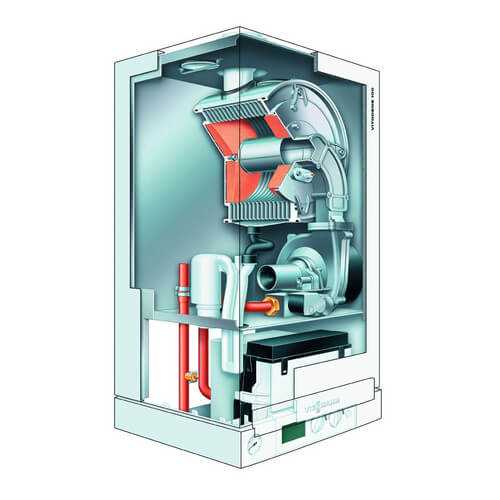

Как правильно нанести смазку на подвижные элементы

Перед началом работы отключите котел от электросети и дайте турбине полностью остыть. Температура поверхности не должна превышать 30°C – проверьте инфракрасным термометром или подождите не менее 2 часов после последнего запуска. Используйте только рекомендованную производителем смазку: для большинства газовых турбин подходит синтетическое масло с вязкостью ISO VG 32 или силиконовая смазка с рабочим диапазоном от -40°C до +200°C. Нанесение неподходящего состава приведет к образованию нагара или коррозии.

Очистите подвижные элементы от старой смазки и загрязнений. Для этого используйте безворсовую салфетку, смоченную в изопропиловом спирте (концентрация не менее 90%). Особое внимание уделите:

• подшипникам вала турбины – удалите остатки смазки из канавок;
• уплотнительным кольцам – проверьте на отсутствие трещин;
• резьбовым соединениям – очистите от окислов металлической щеткой.

Остатки растворителя испарятся за 5–7 минут при комнатной температуре.

Наносите смазку точечно, избегая избытка. Для подшипников используйте шприц-дозатор с иглой 0,5 мм – достаточно 2–3 капель на каждый элемент. Распределите состав равномерно по поверхности вращения, прокручивая вал вручную на 3–4 оборота. Для уплотнений и направляющих достаточно тонкого слоя, нанесенного пальцем в перчатке или аппликатором. Излишки смазки удалите сразу – они притягивают пыль и снижают эффективность охлаждения.

При смазке резьбовых соединений (например, креплений крыльчатки) нанесите состав только на первые 2–3 витка резьбы. Используйте графитовую или медную пасту для предотвращения прикипания. Затягивайте соединения с усилием, указанным в технической документации котла – обычно это 5–8 Н·м для мелких крепежей. Превышение момента приведет к деформации резьбы или разрушению пластиковых элементов.

После нанесения смазки соберите турбину в обратном порядке, сверяясь с инструкцией. Перед запуском котла проверните вал вручную 10–15 раз для равномерного распределения состава. Включите котел на минимальной мощности и прослушайте работу турбины в течение 5 минут – посторонние шумы (скрежет, свист) указывают на неправильную сборку или недостаток смазки. Запишите дату обслуживания и тип использованной смазки в журнал технического обслуживания.

Периодичность смазки зависит от условий эксплуатации. При непрерывной работе котла процедуру проводят каждые 3 000 часов, при сезонном использовании – раз в 2 года. Если турбина работает в запыленном помещении или при повышенной влажности, интервал сокращают на 30%. Храните смазочные материалы в герметичной таре при температуре от +5°C до +25°C – замерзание или перегрев ухудшает свойства состава.

Как собрать турбину после смазки без ошибок

Перед сборкой убедитесь, что все детали турбины, включая крыльчатку, вал и подшипники, очищены от остатков старой смазки и загрязнений. Используйте безворсовую салфетку и спирт для удаления пыли и масляных следов. Особое внимание уделите посадочным местам подшипников – даже микроскопические частицы могут вызвать дисбаланс или преждевременный износ. Проверьте целостность уплотнительных колец и прокладок: трещины или деформации требуют замены.

Нанесите новую смазку строго по регламенту производителя. Для большинства газовых котлов подходит высокотемпературная силиконовая или литиевая смазка с диапазоном рабочих температур от -40°C до +200°C. На вал и подшипники достаточно 2–3 капель (около 0,1–0,2 г) – избыток приведет к разбрызгиванию и загрязнению лопастей. Равномерно распределите смазку по поверхности подшипника с помощью чистого шпателя или деревянной палочки, избегая контакта с металлическими инструментами.

Сборку начинайте с установки подшипников в корпус. Убедитесь, что они входят без перекосов: приложите усилие только к внешнему кольцу, чтобы не повредить сепаратор. Для фиксации используйте стопорные кольца или пружинные шайбы, если они предусмотрены конструкцией. Вал с крыльчаткой монтируйте аккуратно, избегая ударов – даже незначительная деформация лопастей снижает КПД турбины на 5–10%. Проверьте осевой люфт: допустимое значение обычно не превышает 0,1–0,3 мм (уточните в технической документации).

Затягивайте крепежные элементы в последовательности «крест-накрест» с моментом, указанным в инструкции (обычно 3–5 Н·м для винтов M4–M6). Превышение усилия может деформировать корпус или сорвать резьбу. После сборки прокрутите крыльчатку вручную: она должна вращаться свободно, без заеданий и посторонних шумов. Если ощущается сопротивление, разберите узел и проверьте соосность деталей – частая ошибка при сборке.

Подключите турбину к котлу, соблюдая полярность разъемов (если предусмотрено). Запустите котел в тестовом режиме и проконтролируйте работу турбины в течение 10–15 минут. Температура корпуса не должна превышать 60–70°C, а уровень шума – 45 дБ. При появлении вибрации или свиста немедленно отключите оборудование и проверьте балансировку крыльчатки или состояние подшипников.

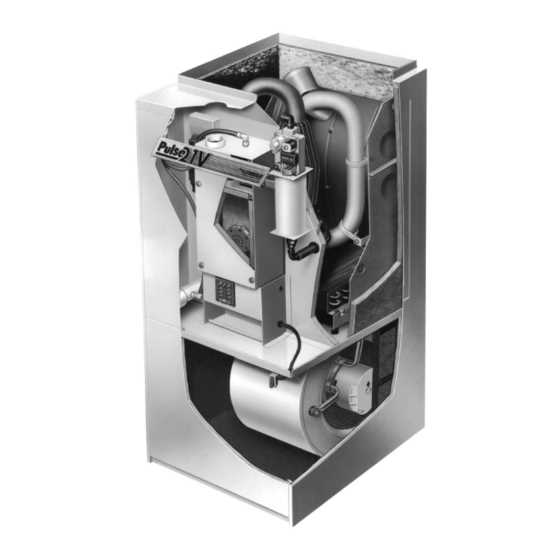

Как проверить работоспособность турбины после обслуживания

Первым этапом проверки станет визуальный осмотр турбины на предмет утечек масла или повреждений корпуса. Убедитесь, что все крепежные элементы затянуты с моментом, указанным в технической документации котла (обычно 10–15 Н·м для болтов турбины). Осмотрите вал на наличие люфта – допустимое осевое смещение не должно превышать 0,1–0,2 мм. При обнаружении масляных подтёков на стыках или подшипниках повторно разберите узел и замените уплотнительные кольца.

Запустите котел в режиме минимальной мощности и прослушайте работу турбины с помощью стетоскопа или металлического стержня. Нормальный звук – равномерный гул без посторонних шумов (скрежета, свиста, стука). Частота вращения вала на холостом ходу должна соответствовать паспортным значениям (например, 2500–3000 об/мин для моделей Baxi или Vaillant). Если обороты ниже на 15% или выше на 10%, отрегулируйте подачу воздуха или проверьте датчик давления.

Измерьте ток потребления электродвигателя турбины мультиметром в режиме измерения переменного тока. Сравните показания с заводскими данными: для турбин мощностью 30–50 Вт ток не должен превышать 0,3–0,5 А при напряжении 220 В. Превышение на 20% указывает на износ подшипников или загрязнение крыльчатки. В этом случае разберите турбину и очистите лопасти от нагара (используйте мягкую щетку и спирт).

Проверьте давление воздуха на выходе турбины с помощью дифференциального манометра. Подключите прибор к воздуховоду сразу после турбины и запустите котел на максимальной мощности. Давление должно быть в пределах 100–150 Па для бытовых моделей (точные значения см. в инструкции). Если показания ниже, проверьте проходимость дымохода и герметичность соединений – утечка воздуха на 5% снижает КПД турбины на 8–12%.

Оцените время разгона турбины до рабочих оборотов. В норме оно составляет 3–5 секунд после включения котла. Замедленный запуск (более 8 секунд) свидетельствует о недостаточной смазке подшипников или износе обмоток двигателя. В этом случае замените смазку (используйте только термостойкие составы, например, Klüberplex BEM 41-132) или протестируйте двигатель отдельно от турбины.

Проанализируйте данные с электронного блока управления котла. Современные модели (например, Protherm или Buderus) фиксируют ошибки турбины в памяти. Коды неисправностей, такие как «F28» (недостаточная тяга) или «E09» (перегрев турбины), указывают на конкретные проблемы. Сбросьте ошибки после обслуживания и запустите котел в тестовом режиме – если коды появляются повторно, проверьте датчики Холла и цепи питания.

Проведите нагрузочный тест: включите котел на максимальную мощность и замерьте температуру выхлопных газов на выходе из турбины инфракрасным термометром. Допустимый диапазон – 80–120°C. Превышение температуры на 15°C и более говорит о неэффективной работе турбины из-за загрязнения теплообменника или неправильной настройки газового клапана. В этом случае очистите теплообменник от сажи и откалибруйте клапан согласно сервисному мануалу.
