Где можно программировать сервомашинки emax

Сервомашинки Emax ES08MA-II, ES3104 и их аналоги требуют специфических инструментов для калибровки, изменения параметров и прошивки. Стандартные решения вроде Arduino IDE или PlatformIO подходят для базового управления, но не всегда обеспечивают нужную глубину настройки. Для работы с PID-регуляторами, кривыми отклика и пользовательскими протоколами связи необходимы платформы с поддержкой низкоуровневого доступа к контроллеру сервопривода.

STM32CubeIDE – основной инструмент для сервомашинок Emax на базе микроконтроллеров STM32. Поддерживает HAL-библиотеки, позволяет редактировать регистры таймеров и ШИМ-генераторов напрямую. Для ES3104 с STM32F030C8T6 потребуется конфигурация тактовой частоты 48 МГц и настройка таймера TIM3 в режиме PWM. Готовые примеры кода для Emax доступны в репозитории eMAX-Servo-STM32 на GitHub, где реализованы функции изменения угла, скорости и обратной связи по току.

Keil MDK подходит для профессиональной разработки на ARM Cortex-M. Версия 5.38 поддерживает компиляцию с оптимизацией по скорости, что критично для сервоприводов с высокой частотой обновления (до 1 кГц). Для отладки используйте ST-Link V2 или J-Link – они обеспечивают стабильное подключение к отладочным пинам SWD. При работе с ES08MA-II обратите внимание на ограничение памяти: прошивка не должна превышать 32 КБ.

Visual Studio Code + PlatformIO – универсальная среда с плагинами для STM32 и AVR. Для Emax на базе ATmega8 (например, ES08A) используйте фреймворк Arduino с библиотекой Servo.h, но учтите: стандартная реализация не поддерживает обратную связь по положению. Альтернатива – библиотека PWM_Servo, позволяющая задавать частоту ШИМ до 400 Гц. Для отладки подключите логический анализатор к сигнальному проводу и питанию 5 В.

OpenServo – специализированная платформа для модификации сервоприводов. Поддерживает прошивку через UART с помощью утилиты openservo-tool. Для Emax ES3104 потребуется адаптер USB-to-TTL (например, CP2102) и подключение к контактам TX/RX на плате сервомашинки. Основное преимущество – возможность динамического изменения параметров PID через последовательный интерфейс без перепрошивки.

При выборе платформы учитывайте тип микроконтроллера в сервомашинке: STM32 требует инструментов с поддержкой ARM, AVR – классических Arduino-решений. Для ES08MA-II с STM32F030 проверьте совместимость с CubeMX – генерация кода через графический интерфейс ускоряет настройку периферии. В случае проблем с подключением используйте st-info для диагностики SWD-интерфейса.

Где программировать сервомашинки Emax: лучшие платформы

Emax ES08MA II и другие модели этой линейки поддерживают программирование через несколько специализированных платформ, каждая из которых оптимизирована под разные задачи. Основной выбор зависит от протокола связи: PWM, UART или цифровые шины вроде I2C. Для базовой настройки подойдут Arduino IDE и PlatformIO, где библиотеки Servo.h или ESP32Servo обеспечивают минимальную задержку при управлении через ШИМ. При работе с UART-протоколом (например, у Emax ES3354) эффективнее использовать проприетарный софт от производителя – Emax Servo Programmer, который позволяет корректировать PID-параметры, скорость и углы поворота с точностью до 0,1°.

Для проектов с несколькими сервомашинками на одной шине рекомендуется Bus Servo Controller от Waveshare. Эта плата поддерживает до 254 устройств по UART и совместима с Emax ES9051, ES9257 и другими моделями с аналогичным протоколом. В комплекте идет ПО с графическим интерфейсом, где можно задавать групповые команды, синхронизировать движение и сохранять профили настроек в энергонезависимую память. Альтернатива – STM32CubeIDE с библиотеками HAL, если требуется глубокая кастомизация протокола обмена.

В робототехнике и мультисервоприводах популярна ROS (Robot Operating System) с пакетом ros_control. Для Emax сервоприводов с UART-интерфейсом подойдет драйвер dynamixel_workbench, адаптированный под протокол Emax. ROS позволяет интегрировать сервомашинки в сложные системы с обратной связью, использовать планировщики траекторий (MoveIt!) и визуализировать движение в Rviz. Минимальная задержка достигается при работе на Linux с ядром реального времени (RT_PREEMPT).

Для мобильных приложений и удаленного управления подойдет Blynk или MIT App Inventor. Сервомашинки Emax подключаются через Bluetooth-модуль HC-05 или Wi-Fi (ESP8266/ESP32) с использованием протокола MQTT. В Blynk можно создать интерфейс с ползунками для регулировки положения, скорости и ускорения, а также логировать данные в реальном времени. MIT App Inventor проще в освоении, но ограничен базовыми функциями – отправка команд по UART или PWM через последовательный порт.

В промышленных системах с Emax ES9051 и ES9257 часто применяют CODESYS или TwinCAT. Эти платформы поддерживают IEC 61131-3 и позволяют программировать сервоприводы в среде лестничных диаграмм (LD) или структурированного текста (ST). CODESYS обеспечивает цикловое время до 1 мс при работе с EtherCAT, что критично для синхронизированных приводов. Для интеграции с Emax сервомашинками потребуется написать драйвер на C++ или использовать готовые библиотеки от сторонних разработчиков.

Для образовательных проектов и быстрого прототипирования подходит MicroPython на ESP32 или Raspberry Pi Pico. Библиотека micropython-servo упрощает управление ШИМ-сигналами, а для UART-протокола можно использовать модуль uart с ручной отправкой пакетов. Пример кода для Emax ES08MA II: servo.duty_u16(4000) задает угол ~90° с разрешением 16 бит. На Raspberry Pi доступен Python-пакет RPI.GPIO, но его производительность ниже, чем у аппаратных решений на микроконтроллерах.

При работе с Emax ES3354 и другими сервомашинками с обратной связью (потенциометр или энкодер) оптимально использовать MATLAB/Simulink с поддержкой Hardware-in-the-Loop (HIL). Платформа позволяет моделировать динамику системы, настраивать PID-регуляторы и генерировать код для микроконтроллеров (STM32, Arduino). Для Emax сервоприводов потребуется написать S-функцию или использовать блоки из библиотеки Instrument Control Toolbox для обмена данными по UART. Альтернатива – LabVIEW с модулем Real-Time, если требуется визуализация данных в реальном времени.

Какие программы поддерживают настройку сервомашинок Emax через USB

Альтернативой служит ServoTester от третьих разработчиков, совместимый с Emax через USB-программаторы на базе Arduino или STM32. Программа позволяет тестировать реакцию сервомашинок в реальном времени, задавать импульсы ШИМ и калибровать мертвые зоны. Поддерживает экспорт/импорт настроек в формате JSON, что удобно для массовой конфигурации. Версии доступны для Windows и Linux, но требуют ручной настройки параметров под конкретную модель.

Для продвинутых пользователей подойдет Multi Servo Programmer (MSP) – кроссплатформенное ПО с открытым исходным кодом. Работает с Emax через USB-адаптеры на базе FTDI или CP2102, поддерживает пакетную настройку до 16 сервомашинок одновременно. Позволяет редактировать кривые отклика, настраивать PID-регуляторы и мониторить ток потребления. Совместимо с Windows, macOS и Linux, но требует знания технических параметров сервоприводов.

При выборе ПО учитывайте совместимость с конкретной моделью Emax: например, ES9051 поддерживает только Emax Servo Programmer, а ES3352 – как официальное ПО, так и MSP. Для работы через USB обязательно используйте оригинальные кабели или проверенные адаптеры (CH340, FT232RL), так как неоригинальные могут вызывать сбои связи. Обновляйте прошивки сервомашинок перед настройкой – это снижает риск ошибок конфигурации.

Как подключить сервомашинки Emax к Arduino IDE для калибровки

В Arduino IDE откройте пример File → Examples → Servo → Sweep и замените номер пина на тот, к которому подключен сигнальный провод. Для калибровки крайних положений сервомашинки Emax используйте метод writeMicroseconds() вместо write(), так как он позволяет задавать точные значения в микросекундах. Стандартный диапазон для Emax – 1000–2000 мкс, где 1500 мкс соответствует нейтральному положению. Если сервопривод не реагирует или дергается, проверьте заземление и качество контактов – окисленные провода часто становятся причиной сбоев.

Для точной настройки используйте последовательный монитор (Tools → Serial Monitor) с кодом, отправляющим команды в реальном времени. Пример: servo.writeMicroseconds(1520); delay(500); – позволит плавно корректировать положение. Если сервомашинка не доходит до крайних точек, увеличьте диапазон до 900–2100 мкс, но не превышайте 2500 мкс, чтобы избежать повреждения механики. После калибровки сохраните значения в EEPROM или скетче для дальнейшего использования.

Где скачать и установить официальное ПО Emax для Windows и Linux

Официальное программное обеспечение для сервомашинок Emax доступно на сайте производителя в разделе поддержки. Перейдите на emaxmodel.com/support/downloads и выберите категорию «Servo Software». Здесь представлены последние версии ПО для Windows (EServo Suite) и Linux (EServo Linux Tool). Обратите внимание: для загрузки может потребоваться регистрация аккаунта или ввод серийного номера устройства. Архивы содержат установочные файлы, драйверы и документацию на английском языке.

Для Windows установка проходит через стандартный мастер:

Скачайте файл EServo_Suite_Windows_vX.X.X.exe (где X.X.X – актуальная версия).
Запустите установщик от имени администратора.
Следуйте инструкциям, выбрав путь установки (по умолчанию C:\Program Files\Emax\EServo Suite).
После завершения установите драйверы из папки Drivers вручную через «Диспетчер устройств», если система не распознает сервомашинку автоматически.

Поддерживаются версии Windows 10/11 (x64). Для Windows 7 требуется ручная установка библиотек .NET Framework 4.8.

В Linux ПО распространяется в виде архива EServo_Linux_Tool_vX.X.X.tar.gz. Установка требует базовых навыков работы с терминалом:

Распакуйте архив: tar -xzvf EServo_Linux_Tool_vX.X.X.tar.gz.
Перейдите в директорию: cd EServo_Linux_Tool.
Запустите скрипт установки: sudo ./install.sh (для Debian/Ubuntu) или sudo ./install_fedora.sh (для Fedora).
Добавьте пользователя в группу dialout для доступа к последовательным портам: sudo usermod -a -G dialout $USER.

Поддерживаются дистрибутивы Ubuntu 20.04/22.04 LTS и Fedora 36+. Для других систем может потребоваться сборка из исходников, инструкция прилагается в файле README.md. Программа работает через графический интерфейс на базе Qt 5.15+.

Какие библиотеки Python подходят для управления сервомашинками Emax

Для работы с сервомашинками Emax в Python чаще всего применяют библиотеку pigpio, особенно при использовании Raspberry Pi. Она обеспечивает низкоуровневый контроль над GPIO-пинами, поддерживает аппаратное ШИМ с частотой до 50 Гц – критически важный параметр для серв Emax, требующих стандартного сигнала 50 Гц с длительностью импульса 1–2 мс. Библиотека работает в реальном времени, минимизируя джиттер, что предотвращает рывки сервоприводов.

RPi.GPIO – альтернатива для базового управления, но с ограничениями: программный ШИМ менее стабилен, а точность позиционирования страдает из-за задержек планировщика ОС. Подходит только для простых задач, где не требуется плавное движение или синхронизация нескольких серв. Для Emax с металлическими шестернями и высоким крутящим моментом лучше избегать этой библиотеки.

Если проект предполагает работу с несколькими сервомашинками одновременно, ServoKit из пакета adafruit-circuitpython-servokit оптимизирована для контроллеров типа PCA9685. Этот 16-канальный ШИМ-драйвер разгружает процессор, генерируя сигналы аппаратно. Частота настраивается в пределах 24–1526 Гц, но для Emax необходимо выставить 50 Гц. Библиотека поддерживает калибровку крайних положений, что полезно при использовании серв с нестандартными углами поворота.


Для микроконтроллеров ESP32 или ESP8266 подойдет MicroPython с модулем machine.PWM. Здесь важно учитывать особенности железа: ESP32 имеет аппаратный ШИМ с разрешением 16 бит, что позволяет задавать положение серв с точностью до 0.025 мкс. Однако частота по умолчанию 1 кГц – её нужно снижать до 50 Гц через метод freq(). Пример кода: pwm = machine.PWM(machine.Pin(5), freq=50, duty=77), где duty – длительность импульса в процентах от периода.
PyFirmata позволяет управлять сервомашинками через Arduino, используя протокол Firmata. Подходит для случаев, когда основной код пишется на Python, а низкоуровневую работу выполняет микроконтроллер. Для Emax потребуется настроить частоту ШИМ на Arduino-стороне (например, через Servo.h), а в Python отправлять команды через последовательный порт. Библиотека удобна для распределенных систем, но добавляет задержку в 10–50 мс из-за последовательной передачи данных.






В проектах с компьютерным зрением или сложной логикой управления OpenCV часто комбинируют с pigpio или ServoKit. Например, отслеживание объекта камерой и корректировка положения серв в реальном времени. Здесь критична синхронизация потоков: обработка видео в одном потоке, а отправка сигналов на сервы – в другом. Для Emax с высокой скоростью отклика (0.08 с/60°) задержки между кадрами и движением должны быть минимальны.
Для тестирования и отладки удобна ServoBlaster – утилита, работающая через /dev/servoblaster на Linux. Позволяет управлять сервами из командной строки или Python-скриптов, отправляя команды в виртуальный файл. Поддерживает до 21 канала, частота фиксирована на 50 Гц. Пример: echo 0=1500us > /dev/servoblaster задает положение сервы на канале 0. Полезна для быстрого прототипирования без написания кода.
При выборе библиотеки учитывайте требования к точности: для Emax ES08MA-II (точность 0.5°) подойдет pigpio или ServoKit, а для бюджетных моделей вроде ES9051 можно использовать RPi.GPIO. Также проверяйте совместимость с версией Python: pigpio работает с Python 2.7 и 3.x, а adafruit-circuitpython-servokit требует Python 3.7+. Для промышленных применений рассмотрите ROS с пакетом ros_control, который поддерживает PID-регуляторы для плавного управления сервоприводами.
Как использовать STM32CubeIDE для программирования Emax через UART
STM32CubeIDE – оптимальная среда для работы с сервомашинками Emax через UART благодаря встроенной поддержке HAL-библиотек и удобному конфигуратору периферии. Начните с установки последней версии IDE с официального сайта STMicroelectronics, выбрав сборку для вашей операционной системы. После запуска создайте новый проект для целевого микроконтроллера STM32 (например, STM32F103 для плат Blue Pill или STM32F401 для Nucleo). В разделе Pinout & Configuration активируйте UART-порт, соответствующий физическому подключению к сервомашинке: для Emax ES08MA-II или ES3104 часто используется USART1 с пинами PA9 (TX) и PA10 (RX). Настройте параметры UART: скорость 115200 бод, 8 бит данных, 1 стоп-бит, без контроля четности – стандартные значения для большинства серв Emax.






Подключите сервомашинку к STM32 по схеме: TX микроконтроллера к RX сервы, RX микроконтроллера к TX сервы, общий GND. Для стабильной работы добавьте резисторы 1 кОм на линиях UART, чтобы избежать конфликтов уровней напряжения (Emax работает на 5В, STM32 – на 3.3В). В коде инициализируйте UART с помощью HAL-библиотек:

Включите тактирование UART и GPIO в MX_USART1_UART_Init().
Настройте структуру UART_HandleTypeDef huart1 с параметрами из CubeMX.
Используйте HAL_UART_Transmit() для отправки команд, например, #AA 01 01 (установить угол 90° для сервы с ID=1).

Для управления Emax через UART реализуйте протокол обмена данными, специфичный для вашей модели. Например, сервы ES08MA-II ожидают пакеты в формате [HEADER][ID][LENGTH][COMMAND][DATA][CHECKSUM], где HEADER – всегда 0xFF, CHECKSUM – сумма всех байтов пакета по модулю 256. Пример кода для отправки команды вращения:
uint8_t packet[] = {0xFF, 0x01, 0x05, 0x03, 0xE8, 0x03, 0x00};
uint8_t checksum = 0;
for (int i = 2; i < 6; i++) checksum += packet[i];
packet[6] = ~checksum;
HAL_UART_Transmit(&huart1, packet, 7, HAL_MAX_DELAY);

Здесь 0x03 – команда записи, 0xE8 0x03 – угол 1000 (в микросекундах для PWM), соответствующий 180° для ES08MA-II.
Отладка UART-протокола требует мониторинга обмена данными. В STM32CubeIDE используйте встроенный терминал (Window → Show View → Terminal) или внешние инструменты вроде PuTTY (скорость 115200, режим RAW). Для захвата трафика подключите логический анализатор к линиям UART и декодируйте пакеты с помощью Saleae Logic или аналогичного ПО. Типичные ошибки: неверный checksum (серва игнорирует команду), несоответствие скорости (мусор в терминале), отсутствие задержек между пакетами (Emax требует минимум 10 мс между командами). Добавьте HAL_Delay(10) после каждой передачи.
Оптимизируйте код для работы с несколькими сервами. Создайте массив структур, содержащих ID, текущий угол и состояние каждой сервы. Используйте DMA для UART, чтобы освободить процессор от ожидания завершения передачи: в CubeMX включите DMA для USART1 в режиме Normal, затем замените HAL_UART_Transmit() на HAL_UART_Transmit_DMA(). Для обработки ответов от серв (например, статуса ошибок) реализуйте прерывание HAL_UART_RxCpltCallback(), где проверяйте принятые байты на соответствие протоколу. Храните буфер приема в глобальной переменной и сбрасывайте его после обработки, чтобы избежать переполнения.

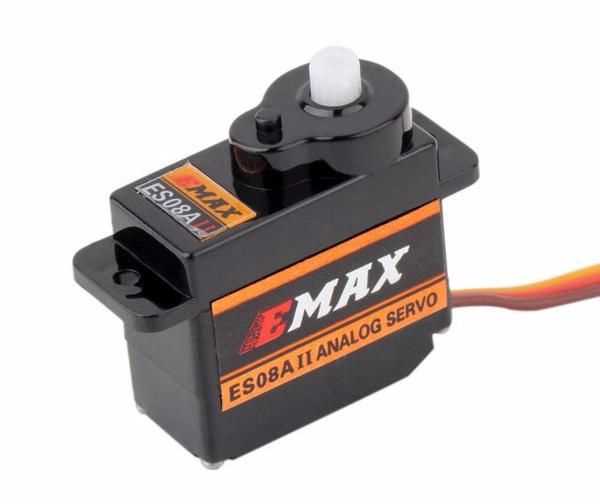

Какие платы расширения совместимы с сервомашинками Emax для Raspberry Pi

Для управления сервомашинками Emax через Raspberry Pi оптимальны платы расширения с поддержкой PWM-сигналов и достаточным количеством каналов. Наиболее подходящие варианты: PCA9685 (16-канальный ШИМ-контроллер на базе I²C, совместим с библиотекой Adafruit_PWMServoDriver), Servo Pi Zero (16-канальная плата на базе PCA9685, разработанная специально для Raspberry Pi) и Pimoroni Servo 2040 (20-канальная плата с собственным микроконтроллером RP2040, обеспечивающая аппаратную генерацию ШИМ). Для проектов с высокими требованиями к точности подойдёт ServoBlaster – программное решение, использующее аппаратные таймеры Raspberry Pi для генерации сигналов без дополнительных плат, но с ограничением в 8 каналов.
При выборе учитывайте напряжение питания сервомашинок Emax (обычно 4.8–6 В) и ток потребления: платы на базе PCA9685 требуют внешнего источника питания, так как не обеспечивают достаточный ток через GPIO. Для одновременного управления несколькими сервомашинками (например, в робототехнике) рекомендуется Adafruit 16-Channel PWM/Servo HAT – она поддерживает до 16 каналов с разрешением 12 бит и имеет встроенный стабилизатор напряжения. Для компактных решений подойдёт Waveshare Servo Driver HAT, совместимая с Raspberry Pi Zero и обеспечивающая питание до 6 В через внешний разъём.
Как настроить сервомашинки Emax в среде PlatformIO с поддержкой разных протоколов
Для работы с сервомашинками Emax в PlatformIO начните с установки необходимых библиотек. Подключите Servo для стандартного PWM-протокола и ESP32Servo (если используете ESP32) или PWMServo для AVR-плат. Для цифровых протоколов, таких как PWM с расширенным разрешением или SBUS, добавьте ESP32_Arduino_Servo_Library или SBUS из репозитория zendes/SBUS. Убедитесь, что в platformio.ini прописаны зависимости:
lib_deps =

servo/ESP32Servo@^1.0.0

zendes/SBUS@^1.0.1
Настройте пины в коде с учетом специфики протокола. Для аналогового PWM используйте стандартный метод attach(), указав пин и диапазон импульсов (обычно 500–2500 мкс для Emax). При работе с SBUS подключите приемник к UART-порту (например, Serial1 на ESP32) и инициализируйте библиотеку с параметрами: SBUS sbus(&Serial1);. Для протокола DShot (если поддерживается) потребуется библиотека DShot и настройка таймеров микроконтроллера – укажите пин и скорость (например, DShot600).
