Трехфазная сеть с линейным напряжением 380 В и фазным 220 В – стандарт для промышленных и бытовых объектов. Однофазные устройства, рассчитанные на 220 В, подключаются к одной из фаз и нулевому проводнику. Основная задача – равномерно распределить нагрузку между фазами, чтобы избежать перекоса и перегрузки.
Для подключения используйте автоматические выключатели с номиналом, соответствующим мощности нагрузки. Например, для прибора мощностью 2 кВт (ток ~9 А) выберите автомат на 10 А. При суммарной нагрузке более 15 кВт на одну фазу требуется согласование с энергоснабжающей организацией.

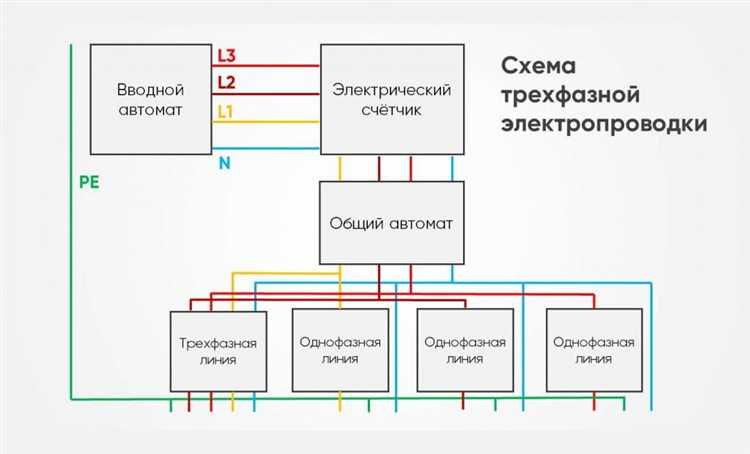

Соединение выполняется через клеммную колодку или распределительный щит. Фазный провод (L) подключается к одной из фаз (L1, L2 или L3), нулевой (N) – к нулевому проводнику, заземление (PE) – к шине заземления. Используйте кабель с сечением не менее 2,5 мм² для нагрузок до 5 кВт.
При неравномерной загрузке фаз применяйте реле контроля фаз или балансировочные устройства. Для мощных однофазных потребителей (например, электрокотлов) рекомендуется выделенная линия с отдельным автоматом. Проверяйте сопротивление изоляции мегаомметром перед первым включением.
Неправильное подключение приводит к падению напряжения, перегреву проводов и срабатыванию защит. Избегайте последовательного соединения однофазных нагрузок на одной фазе – это увеличивает риск перегрузки. При сомнениях в расчетах обратитесь к проектировщику электросети.
Какие инструменты и материалы понадобятся для подключения
Для подключения однофазной нагрузки к трехфазной сети потребуется автоматический выключатель с номиналом, соответствующим току нагрузки – например, 16 А для мощности до 3,5 кВт или 25 А для 5,5 кВт. Выбирайте модульные автоматы с характеристикой C для активных нагрузок (освещение, обогреватели) или D для индуктивных (двигатели, компрессоры). Также понадобится трехфазный вводной автомат с номиналом выше суммарного тока всех подключаемых нагрузок, чтобы избежать перегрузки сети.
Из кабельной продукции используйте медный провод сечением не менее 2,5 мм² для нагрузок до 5 кВт или 4 мм² при мощности до 8 кВт. Для подключения к трехфазной сети возьмите пятижильный кабель ВВГнг-LS (3 фазы + N + PE) или четырехжильный, если заземление уже выполнено отдельно. Для ответвления однофазной линии подойдет трехжильный провод ПВС с сечением, соответствующим току нагрузки. Не экономьте на качестве изоляции – выбирайте кабели с индексом нг (не распространяющие горение) и LS (с низким дымо- и газовыделением).
Из инструментов подготовьте отвертку с изолированным жалом (крестовая и плоская, размер PH2 и SL3), индикатор напряжения (контактный или бесконтактный) для проверки отсутствия фазы, клещи для снятия изоляции с регулировкой глубины резания и мультиметр с функцией измерения переменного напряжения до 600 В. Для надежного соединения проводов используйте обжимные гильзы или WAGO-клеммы серии 221 или 227 – они обеспечивают стабильный контакт без риска окисления. Не забудьте диэлектрические перчатки и защитные очки, особенно при работе под напряжением.
Как выбрать подходящую фазу для однофазной нагрузки
При подключении однофазной нагрузки к трехфазной сети критически важно равномерно распределить мощность между фазами. Оптимальный выбор фазы зависит от текущей загрузки сети и характеристик подключаемого оборудования. Начните с анализа существующих нагрузок: измерьте ток на каждой фазе с помощью токоизмерительных клещей или анализатора сети. Если разница между фазами превышает 10–15%, подключайте новую нагрузку к наименее загруженной фазе. Для бытовых сетей с напряжением 220 В это правило особенно актуально, так как перекос фаз свыше 20% может привести к перегреву нулевого провода и срабатыванию защитных автоматов.
Учитывайте характер нагрузки: индуктивные (электродвигатели, трансформаторы) и емкостные (конденсаторные установки) потребители создают дополнительные реактивные токи, влияющие на баланс фаз. Например, подключение мощного асинхронного двигателя (даже однофазного) к уже нагруженной фазе может усугубить перекос. В таких случаях используйте фазу с минимальной долей индуктивной нагрузки или применяйте компенсирующие устройства, например, конденсаторные батареи. Для резистивных нагрузок (нагреватели, освещение) выбор фазы менее критичен, но все равно требует контроля общего тока.
В промышленных сетях с напряжением 380 В выбор фазы дополнительно осложняется наличием трехфазных потребителей. Вот ключевые шаги для принятия решения:
- Получите данные о текущем распределении нагрузок по фазам из проекта электроснабжения или путем замеров.
- Определите пиковые и средние значения тока на каждой фазе – ориентируйтесь на данные за последние 7 дней.
- Сравните мощность новой нагрузки с резервом по току на фазах. Например, если на фазе A ток 30 А, а автомат на 50 А, допустимо подключить нагрузку до 11 кВт (220 В × 50 А).
- Проверьте сечение нулевого провода: при перекосе фаз ток в нуле может достигать суммы токов двух фаз, что требует увеличенного сечения (не менее 1,73× от фазного).
Для временных подключений (строительные площадки, выставки) используйте переносные анализаторы качества электроэнергии, такие как Fluke 435 или Chauvin Arnoux CA8335. Эти приборы в реальном времени показывают не только ток, но и гармоники, провалы напряжения, что позволяет избежать проблем с чувствительным оборудованием (например, медицинскими приборами или серверами). Если анализатора нет, подключайте нагрузку к фазе с наименьшим напряжением – это косвенно указывает на ее меньшую загрузку.
В сетях с генераторами или ИБП выбор фазы должен учитывать их номинальную мощность и допустимый перекос. Например, дизель-генератор мощностью 30 кВт при перекосе фаз более 30% может выйти из строя из-за неравномерной нагрузки на обмотки. В таких случаях применяйте симметрирующие устройства или распределяйте нагрузку по всем трем фазам через трехфазные розетки с переключателем фаз. Для однофазных нагрузок свыше 5 кВт в сетях с генераторами рекомендуется использовать отдельный трансформатор или согласовывать подключение с производителем оборудования.
Как правильно рассчитать сечение кабеля при подключении
Сечение кабеля определяется по току нагрузки с учетом коэффициента запаса 1,25–1,5. Для однофазной нагрузки мощностью 5 кВт при напряжении 220 В ток составит: I = P / U = 5000 / 220 ≈ 22,7 А. По таблице ПУЭ для медного кабеля с изоляцией из ПВХ допустимый ток на 1 мм² – 10 А. Минимальное сечение: 22,7 × 1,25 / 10 ≈ 2,84 мм². Выбирайте ближайшее стандартное значение – 4 мм². Для алюминиевого кабеля допустимая плотность тока – 6 А/мм², расчет аналогичен, но сечение увеличится до 6 мм².
Учитывайте условия прокладки: при групповой прокладке в коробе или трубе допустимый ток снижается на 15–20%. Например, для трех кабелей в одном коробе коэффициент коррекции – 0,7. Если расчетный ток 22,7 А, скорректированный ток: 22,7 / 0,7 ≈ 32,4 А. Сечение медного кабеля потребуется уже 4 мм² (32,4 / 10 ≈ 3,24 мм² с запасом). Температура окружающей среды выше 25°C также требует увеличения сечения: при 40°C коэффициент – 0,87, ток корректируется делением на 0,87.
Для длины кабеля свыше 30 м проверяйте потерю напряжения. Формула: ΔU = (2 × I × L × ρ) / S, где L – длина в метрах, ρ – удельное сопротивление меди (0,0175 Ом·мм²/м), S – сечение. Допустимая потеря – не более 5%. При токе 22,7 А, длине 50 м и сечении 4 мм²: ΔU = (2 × 22,7 × 50 × 0,0175) / 4 ≈ 9,9 В (4,5% от 220 В). Если потеря превышает норму, увеличивайте сечение или используйте стабилизатор напряжения.
Какие защитные устройства установить для однофазной нагрузки
При подключении однофазной нагрузки к трехфазной сети основным защитным устройством выступает автоматический выключатель с номинальным током, соответствующим мощности нагрузки. Для расчета используйте формулу: I = P / (U × cosφ), где P – мощность в ваттах, U – напряжение (220 В), cosφ – коэффициент мощности (обычно 0,9–1,0). Например, для нагрузки 3 кВт ток составит ~15 А, значит, выбирайте автомат на 16 А с характеристикой C для активных нагрузок (освещение, обогреватели) или D для индуктивных (двигатели, компрессоры).
УЗО (устройство защитного отключения) обязательно при работе с оборудованием, контактирующим с водой или металлическими корпусами. Номинальный ток УЗО должен быть на ступень выше автомата (например, 25 А для автомата 16 А), а ток утечки – 30 мА для бытовых цепей. Для ванных комнат или уличных установок используйте УЗО с током утечки 10 мА. Избегайте установки УЗО без автомата – это нарушает селективность защиты.
Для защиты от импульсных перенапряжений (грозовые разряды, коммутационные скачки) применяйте ограничители перенапряжений (ОПН) класса II или III. ОПН класса II устанавливается на вводе в щиток (номинальное напряжение 275 В), класса III – непосредственно перед нагрузкой (260 В). При выборе обращайте внимание на максимальный разрядный ток: для однофазных сетей достаточно 5–10 кА.
Реле напряжения защищает нагрузку от отклонений напряжения за допустимые пределы (обычно 190–250 В). При выходе за эти значения реле отключает цепь с задержкой 0,1–10 секунд, предотвращая повреждение оборудования. Для чувствительной техники (компьютеры, холодильники) настройте задержку на минимальное значение. Некоторые модели реле совмещают функции контроля фаз и асимметрии, что актуально при неравномерной загрузке фаз трехфазной сети.
Для защиты от перегрузок по току в цепях с частыми пусковыми токами (насосы, кондиционеры) используйте автоматические выключатели с тепловым и электромагнитным расцепителем. Характеристика D обеспечивает отключение при токах в 10–20 раз выше номинального, что предотвращает ложные срабатывания при пуске двигателей. Для нагрузок с высокими пусковыми токами (например, сварочные аппараты) рассмотрите установку мотор-автоматов с регулируемой уставкой.
В цепях с высокой вероятностью короткого замыкания (например, при повреждении изоляции) дополнительно установите предохранители с плавкой вставкой. Они дешевле автоматов и обеспечивают быстродействующую защиту, но требуют замены после срабатывания. Номинал предохранителя должен соответствовать току нагрузки, но не превышать допустимый ток проводки. Для медных кабелей сечением 2,5 мм² максимальный ток – 25 А, для 1,5 мм² – 16 А.
При подключении однофазной нагрузки к трехфазной сети через розетку используйте розетки с защитными шторками и заземляющим контактом. Для стационарных установок (электроплиты, бойлеры) предусмотрите разъемы с блокировкой, исключающие случайное отключение. В щитке заземляющий проводник подключите к шине PE, а нулевой – к отдельной шине N, изолированной от корпуса. Проверьте сопротивление заземления: оно не должно превышать 4 Ом для бытовых сетей.
Как подключить автоматический выключатель в трехфазной сети
Подключение автоматического выключателя в трехфазной сети требует точного соблюдения схемы и учета номинальных параметров оборудования. Для стандартной сети 380 В используются трех- или четырехполюсные автоматы, рассчитанные на соответствующее напряжение и ток. Перед началом работ убедитесь, что выключатель соответствует классу защиты (например, B, C или D) и имеет номинальный ток, превышающий максимальную нагрузку на 10–20%.
Основные этапы подключения:
- Отключите питание на вводном автомате или рубильнике.
- Проверьте отсутствие напряжения на всех фазах с помощью мультиметра или индикаторной отвертки.
- Подготовьте кабели: для трехфазного подключения используйте провода сечением не менее 2,5 мм² (для токов до 25 А) или 4–6 мм² (для токов 32–50 А).
- Зачистите концы проводов на 8–10 мм, используя стриппер или нож.
Схема подключения зависит от типа автомата. Для трехполюсного выключателя фазы L1, L2, L3 подключаются к верхним клеммам, а нагрузка – к нижним. В четырехполюсных автоматах дополнительно подключается нейтраль (N) к соответствующей клемме. Заземление (PE) всегда подводится напрямую к шине заземления, минуя автомат. Затягивайте клеммы с усилием 2,5–3 Н·м, используя динамометрическую отвертку.
При подключении важно соблюдать последовательность фаз. Неправильное чередование (например, L1-L3-L2) может привести к некорректной работе оборудования, особенно двигателей. Для проверки используйте фазоуказатель или осциллограф. Если автомат устанавливается в щитке с другими устройствами, соблюдайте цветовую маркировку проводов: желто-зеленый – PE, синий – N, коричневый/черный/серый – фазы.
После монтажа проведите визуальный осмотр: убедитесь в отсутствии оголенных участков проводов, правильности затяжки клемм и надежности крепления автомата на DIN-рейке. Включите вводной автомат и проверьте работу выключателя в тестовом режиме. Для этого используйте кнопку «Тест» (если предусмотрена) или создайте искусственную перегрузку, контролируя срабатывание защиты.
Особое внимание уделите выбору автомата для специфических нагрузок. Например, для электродвигателей с высокими пусковыми токами (класс D) или для цепей с частыми коммутациями (класс C). Номинальный ток автомата должен быть на 20–30% выше рабочего тока нагрузки, чтобы избежать ложных срабатываний. Для расчета используйте формулу: Iном = P / (√3 × U × cosφ), где P – мощность нагрузки, U – напряжение (380 В), cosφ – коэффициент мощности.
В случае использования автомата с дифференциальной защитой (УЗО) дополнительно подключите нейтраль к соответствующей клемме. УЗО срабатывает при утечке тока от 10 до 300 мА, поэтому его номинал должен быть согласован с током утечки защищаемой линии. Например, для бытовых розеток выбирайте УЗО на 30 мА, для промышленных установок – 100–300 мА.
После завершения работ составьте схему подключения и промаркируйте провода. Это упростит обслуживание и диагностику в будущем. Регулярно проверяйте состояние автомата: очищайте контакты от пыли, подтягивайте клеммы раз в год и тестируйте защиту не реже одного раза в полгода. При обнаружении подгорания контактов или запаха гари немедленно отключите питание и замените устройство.
Как проверить напряжение между фазами перед подключением
Перед подключением однофазной нагрузки к трехфазной сети измерьте линейное напряжение между всеми парами фаз мультиметром в режиме переменного напряжения (ACV) на пределе 600–750 В. В стандартной сети 380/400 В показания должны составлять 380–415 В между фазами A-B, B-C и C-A. Отклонения свыше ±10% (менее 342 В или более 456 В) указывают на неисправность сети или перекос фаз – в таких случаях подключение запрещено до устранения проблемы.
Для проверки используйте только поверенные приборы с категорией безопасности не ниже CAT III 600 В. Подключите щупы к клеммам фазных проводников (L1, L2, L3) в распределительном щите или на клеммнике нагрузки, предварительно убедившись в отсутствии механических повреждений изоляции. Измерения проводите при отключенной нагрузке, чтобы исключить влияние переходных процессов. Зафиксируйте показания для каждой пары фаз – разница более 5% между ними свидетельствует о неравномерной загрузке сети.
При обнаружении несоответствий проверьте целостность нулевого проводника и состояние контактных соединений. Если напряжение между фазами стабильно, но отличается от номинального, скорректируйте его с помощью трансформатора или обратитесь к поставщику электроэнергии. Запрещается подключать нагрузку при напряжении ниже 360 В или выше 420 В – это приводит к перегреву оборудования и выходу из строя.

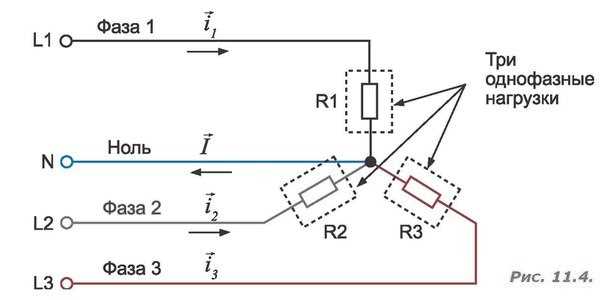

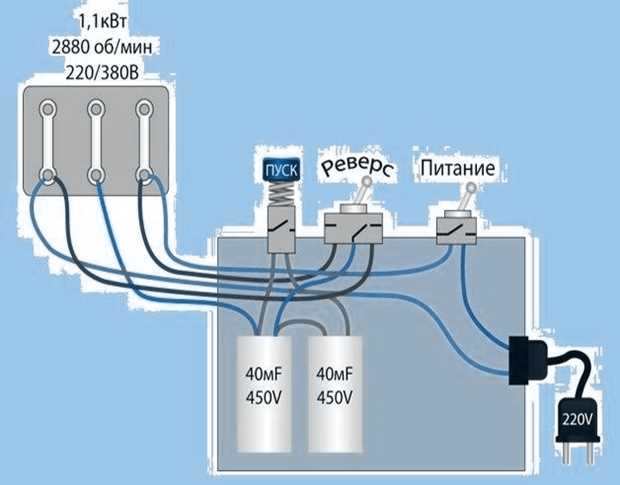

Как избежать перекоса фаз при подключении однофазной нагрузки
Перекос фаз возникает, когда мощность однофазных потребителей распределяется неравномерно между фазами трехфазной сети. Допустимый дисбаланс – не более 15% от номинальной мощности трансформатора или генератора. Например, для сети 380 В с трансформатором 100 кВА разница нагрузок между фазами не должна превышать 15 кВт. Превышение этого значения приводит к падению напряжения на перегруженной фазе и росту на недогруженных, что вызывает перегрев обмоток оборудования и ложные срабатывания защитных устройств.
Для равномерного распределения нагрузки используйте токоизмерительные клещи или анализаторы сети, такие как Fluke 435 или Sonel PQM-702. Подключайте мощные однофазные устройства (свыше 2 кВт) поочередно к разным фазам, начиная с наименее загруженной. При наличии нескольких потребителей малой мощности (до 1 кВт) группируйте их так, чтобы суммарная нагрузка на каждую фазу отличалась не более чем на 10%. Например, если на фазе A подключены 5 кВт, на фазе B – 4 кВт, то следующее устройство мощностью 1,5 кВт лучше подключить к фазе C, а не к B.
В системах с динамической нагрузкой (например, сварочные аппараты, насосы с частотными преобразователями) применяйте симметрирующие устройства – статические или электромеханические компенсаторы. Статические компенсаторы на базе тиристоров (например, АРКОН-3) реагируют на дисбаланс за 20–50 мс, перераспределяя реактивную мощность. Для нагрузок с резкими скачками тока (пусковые режимы двигателей) используйте устройства плавного пуска или автотрансформаторы с отводами, снижающие стартовые токи на 30–40%.
Регулярно контролируйте параметры сети с помощью встроенных функций счетчиков электроэнергии (например, Меркурий 230 ART) или специализированных реле контроля фаз (РКФ-01). Устанавливайте пороговые значения для напряжения (не ниже 200 В и не выше 240 В на фазу) и тока (не более 90% от номинала автоматического выключателя). При обнаружении перекоса свыше 20% в течение 10 секунд реле должно отключать часть нагрузки или подавать сигнал на диспетчерский пункт. В сетях с частыми изменениями нагрузки (производственные цеха, стройплощадки) используйте системы автоматического переключения фаз на базе контроллеров Siemens LOGO! или ОВЕН ПЛК.
Как подсоединить провода к клеммам однофазного оборудования
Перед подключением проверьте маркировку клемм на оборудовании. Стандартные обозначения: L (фаза), N (ноль), ⏚ или PE (заземление). На проводах фаза обычно имеет изоляцию коричневого, черного или серого цвета, ноль – синего, заземление – желто-зеленого. Если маркировка отсутствует, используйте мультиметр в режиме измерения переменного напряжения: между фазой и нулем должно быть ~220 В, между фазой и заземлением – аналогично, между нулем и заземлением – 0 В.
Для подключения используйте наконечники подходящего сечения: для медных проводов 1,5–2,5 мм² – наконечники НШВИ, для 4–6 мм² – НШВ или кольцевые. Затягивайте клеммы с моментом, указанным в паспорте оборудования (обычно 1,2–2,5 Н·м для винтовых клемм). Избегайте скруток – даже временных: они увеличивают переходное сопротивление и риск нагрева. При подключении к розетке или вилке соблюдайте полярность: фаза – на правый контакт (если смотреть на розетку), ноль – на левый, заземление – на верхний.
После монтажа проверьте надежность соединений: потяните за каждый провод с усилием 5–7 кг – он не должен выдергиваться. Измерьте сопротивление изоляции мегаомметром (норма – не менее 0,5 МОм). Включите оборудование и проконтролируйте отсутствие искрения, запаха гари или нагрева клемм. При обнаружении дефектов немедленно отключите питание и устраните неисправность.
Как провести тестовое включение и проверить работу нагрузки
Перед тестовым включением убедитесь, что нагрузка подключена к одной из фаз (например, L1) и нейтрали (N) через автоматический выключатель с номиналом, соответствующим мощности устройства. Проверьте сечение проводов: для нагрузки до 3 кВт достаточно 1,5 мм², до 5 кВт – 2,5 мм², свыше – 4 мм² или более. Измерьте напряжение между фазой и нейтралью мультиметром (должно быть 220–240 В). Включите нагрузку на 5–10 минут, контролируя ток клещами: превышение номинала на 10–15% указывает на перегрузку или неисправность. Проверьте отсутствие искрения, перегрева контактов и нештатных шумов.
Для проверки симметрии нагрузки в трехфазной сети используйте токовые клещи на всех трех фазах. Разница токов между фазами не должна превышать 10% от максимального значения. При подключении нескольких однофазных нагрузок распределите их равномерно по фазам: например, нагрузку 6 кВт разделите на 2 кВт на L1, 2 кВт на L2 и 2 кВт на L3. Зафиксируйте показания вольтметра на каждой фазе относительно нейтрали – отклонение более ±5% от 230 В свидетельствует о перекосе фаз. При обнаружении аномалий отключите нагрузку и проверьте целостность проводки, контактов и защитных устройств.
Какие ошибки чаще всего допускают при подключении и как их избежать
Самая распространенная ошибка – неправильный выбор фазы для подключения однофазной нагрузки. В трехфазной сети напряжение между фазами составляет 380 В, а между фазой и нулем – 220 В. Подключение нагрузки между двумя фазами вместо фазы и нуля приводит к превышению номинального напряжения в √3 раза (380 В вместо 220 В), что вызывает мгновенный выход оборудования из строя. Избежать этого можно только одним способом: всегда проверять схему подключения мультиметром перед подачей питания, измеряя напряжение между выбранными проводами.
Другая критическая ошибка – игнорирование распределения нагрузки по фазам. Подключение всех однофазных потребителей к одной фазе создает перекос, который приводит к перегреву проводов, срабатыванию защитных автоматов и снижению эффективности работы сети. Например, при подключении трех электроплит мощностью по 3 кВт к одной фазе суммарная нагрузка составит 9 кВт, тогда как равномерное распределение (по 3 кВт на каждую фазу) снизит ток в каждой линии втрое. Для предотвращения перекоса используйте специальные устройства балансировки нагрузки или заранее планируйте распределение потребителей с учетом их мощности.
- Неправильное сечение проводов. Подключение мощной нагрузки (например, 5 кВт) через провод сечением 1,5 мм² вместо требуемых 4 мм² вызывает перегрев и пожароопасную ситуацию. Рассчитывайте сечение по формуле: I = P / U, где I – ток (А), P – мощность (Вт), U – напряжение (220 В). Для 5 кВт ток составит ~23 А, что требует провода не менее 2,5 мм² (для меди).
- Отсутствие защитного заземления. Подключение без PE-проводника (особенно для металлических корпусов оборудования) создает риск поражения током. Всегда используйте трехжильный кабель (фаза, ноль, земля) и проверяйте наличие контакта с шиной заземления тестером.
- Несоответствие автоматических выключателей. Установка автомата на 25 А для нагрузки 5 кВт (23 А) не обеспечивает защиту – номинал должен быть на 10–20% выше рабочего тока. Выбирайте автомат на 25–32 А с характеристикой C для активной нагрузки.
