Преобразование напряжения с 12В на 24В требуется в системах с повышенными требованиями к мощности, где стандартные 12-вольтовые источники не обеспечивают достаточной эффективности. Например, в электротранспорте, солнечных электростанциях или промышленных установках переход на 24В позволяет снизить токовые нагрузки на проводку, уменьшить потери энергии и повысить стабильность работы оборудования. При этом важно учитывать, что простое последовательное соединение двух 12-вольтовых аккумуляторов не всегда решает задачу – необходимы правильно спроектированные схемы с учетом балансировки нагрузки и защиты от перегрузок.
Основные методы преобразования включают использование DC-DC конвертеров, импульсных преобразователей или последовательного подключения источников питания. DC-DC конвертеры (например, на базе микросхем LM2596 или XL6009) обеспечивают стабильное выходное напряжение 24В с КПД до 90–95%, но требуют правильного расчета входных и выходных параметров. Для нагрузок до 10А подойдут готовые модули с регулировкой напряжения, а при больших токах потребуется усиление схемы дополнительными транзисторами или MOSFET-ключами. Важно: при выборе конвертера обращайте внимание на максимальный ток, диапазон входного напряжения (должен выдерживать просадки до 10В) и наличие защиты от короткого замыкания.
Альтернативный способ – последовательное соединение двух 12-вольтовых источников (аккумуляторов или блоков питания). В этом случае суммарное напряжение составит 24В, но необходимо обеспечить синхронную работу обоих источников. Если один из аккумуляторов разрядится быстрее, это приведет к дисбалансу и потенциальному повреждению оборудования. Для предотвращения таких ситуаций используют балансировочные платы или контроллеры заряда, которые выравнивают напряжение на каждом элементе. При подключении нагрузки обязательно соблюдайте полярность и используйте провода сечением не менее 2,5 мм² для токов свыше 5А.
При проектировании схемы учитывайте пусковые токи оборудования – они могут в 2–3 раза превышать номинальные значения. Например, электродвигатель мощностью 200 Вт при 24В потребляет около 8,3А, но в момент запуска ток может достигать 20А. В таких случаях рекомендуется использовать конденсаторы большой емкости (1000–2200 мкФ) на выходе преобразователя для сглаживания скачков. Также не забывайте о теплоотводе: при токах свыше 10А полупроводниковые элементы (диоды, транзисторы) требуют радиаторов или активного охлаждения.
Как преобразовать 12В в 24В: схемы подключения
Если требуется преобразование с сохранением возможности зарядки от стандартного 12В зарядного устройства, используйте схему с диодным разделением. Подключите зарядное устройство к каждому аккумулятору отдельно через диоды Шоттки (например, 1N5822), чтобы предотвратить обратные токи. Диоды должны выдерживать ток не менее 1,5 от максимального зарядного тока. Эта схема позволяет заряжать аккумуляторы поочередно, но снижает КПД из-за падения напряжения на диодах (0,3–0,5В).
Для динамических нагрузок (например, электродвигателей) последовательное подключение может быть неэффективным из-за неравномерного разряда аккумуляторов. В таких случаях применяют DC-DC преобразователи с гальванической развязкой, например, модули на базе микросхемы LM2587. Преобразователь подключается к одному 12В источнику, а на выходе формирует стабильные 24В. КПД таких устройств достигает 90%, но они требуют охлаждения при токах свыше 5А. При выборе модуля обращайте внимание на максимальный выходной ток и диапазон входного напряжения (обычно 10–15В).
При работе с литий-ионными аккумуляторами последовательное подключение требует балансировки ячеек. Используйте BMS-плату (например, на 6S для 24В), которая контролирует напряжение каждой ячейки и предотвращает перезаряд или глубокий разряд. Без BMS срок службы литиевых аккумуляторов сокращается в 3–5 раз. Подключите BMS между аккумуляторами и нагрузкой, соблюдая полярность и порядок ячеек. Для 24В системы потребуется 7 последовательно соединенных ячеек 18650 с номинальным напряжением 3,7В.
В системах с резервным питанием важно обеспечить равномерный разряд аккумуляторов. Для этого используйте контроллер заряда с функцией балансировки, например, MPPT-контроллеры для солнечных панелей. Подключите контроллер к каждому аккумулятору отдельно, а нагрузку – к общей шине 24В. Контроллер будет автоматически перераспределять ток, предотвращая перегрузку одного из источников. При выборе контроллера учитывайте его максимальный ток и совместимость с типом аккумуляторов (AGM, гелевые, литиевые).
Для временного повышения напряжения в автомобильных системах можно использовать импульсный преобразователь на базе микросхемы XL6009. Модуль подключается к бортовой сети 12В, а на выходе формирует регулируемое напряжение до 35В. Для получения 24В установите подстроечный резистор в положение, соответствующее 24В на выходе. Преобразователь выдерживает ток до 3А, но при нагрузке свыше 2А требует радиатора. Не используйте такие модули для питания чувствительной электроники – они создают высокочастотные помехи.
Какие компоненты нужны для преобразования напряжения с 12В на 24В
Для преобразования 12В в 24В потребуется повышающий DC-DC преобразователь с фиксированным или регулируемым выходом. Оптимальный выбор – модули на базе микросхем LM2587, XL6009 или MT3608, обеспечивающие КПД до 90% при токе нагрузки до 3–5А. При выборе обращайте внимание на максимальный выходной ток: для нагрузки в 10А потребуется преобразователь с запасом мощности, например, на базе TPS5430 или LT1370. Не используйте линейные стабилизаторы – они неэффективны при таком преобразовании и выделяют избыточное тепло.
Входные и выходные конденсаторы – критически важные элементы для стабилизации напряжения и подавления пульсаций. На входе преобразователя установите низкоимпедансный электролитический конденсатор емкостью 1000–2200 мкФ (например, Nichicon UHE или Panasonic FR) с рабочим напряжением не менее 25В. На выходе используйте керамический конденсатор 22–47 мкФ (X7R или X5R) и параллельно ему – электролитический 100–470 мкФ для сглаживания высокочастотных помех. При токе свыше 5А добавьте дроссель с индуктивностью 10–33 мкГн для снижения электромагнитных наводок.
Диоды Шоттки необходимы для защиты от обратных токов и повышения эффективности схемы. Для преобразователей на 12В→24В подойдут диоды с обратным напряжением не менее 40В и прямым током, превышающим максимальный ток нагрузки на 30–50%. Рекомендуемые модели: SB560 (5А, 60В), MBR2045CT (20А, 45В) или SS34 (3А, 40В). Устанавливайте их как можно ближе к выходу преобразователя, минимизируя длину проводников для снижения паразитной индуктивности.
Для точной настройки выходного напряжения потребуется подстроечный резистор или потенциометр, если преобразователь имеет регулировку. В схемах на XL6009 используйте многооборотный потенциометр 10–50 кОм с точностью 1% (например, Bourns 3296W). При фиксированном выходе проверьте номиналы резисторов делителя напряжения на плате – часто производители завышают выходное напряжение на 5–10% для компенсации падения на диоде. Для корректировки замените верхний резистор делителя на значение, рассчитанное по формуле: R1 = R2 × (Vout / Vref − 1), где Vref – опорное напряжение микросхемы (обычно 1.25В).
Защитные компоненты предотвращают выход из строя при перегрузках. Установите плавкий предохранитель на входе с номиналом на 20–30% выше максимального тока преобразователя (например, 10А для модуля на 8А). Для защиты от перенапряжения на выходе добавьте TVS-диод с напряжением срабатывания 28–30В (например, SMBJ28A) или стабилитрон на 27В с мощностью рассеивания не менее 1Вт. При работе с индуктивными нагрузками (двигатели, реле) параллельно выходу подключите диод обратного хода (например, 1N4007) для гашения ЭДС самоиндукции.
Как правильно соединить два аккумулятора 12В для получения 24В
Для получения напряжения 24В из двух 12-вольтовых аккумуляторов необходимо использовать последовательное соединение. Подключите положительную клемму первого аккумулятора к отрицательной клемме второго. Оставшиеся свободными клеммы – положительная второго и отрицательная первого – станут выходами системы с суммарным напряжением 24В. Убедитесь, что аккумуляторы имеют одинаковую емкость и степень заряда, иначе один из них будет разряжаться быстрее, что приведет к дисбалансу и сокращению срока службы.
Используйте кабели с сечением не менее 16 мм² для токов до 50А и 25 мм² для токов свыше 50А. Тонкие провода создадут избыточное сопротивление, что приведет к падению напряжения и нагреву. Соединения должны быть надежными: применяйте медные наконечники и обжимайте их специальным инструментом. Избегайте скруток – они окисляются и увеличивают сопротивление контакта.
Не допускайте параллельного подключения при последовательном соединении аккумуляторов. Это приведет к короткому замыканию и выходу батарей из строя. Перед подключением проверьте полярность мультиметром: перепутанные клеммы вызовут обратный ток, что опасно для электроники и самих аккумуляторов. Если один из аккумуляторов глубоко разряжен, зарядите его отдельно до уровня второго перед соединением.
Для стабильной работы системы установите балансировочное устройство или контроллер заряда, если аккумуляторы литий-ионные. Свинцово-кислотные батареи менее критичны к разбалансировке, но и их рекомендуется периодически проверять на равномерность заряда. Храните соединенные аккумуляторы в сухом месте при температуре от +5°C до +25°C – экстремальные условия ускоряют деградацию элементов.
Схемы последовательного и параллельного подключения источников питания
Параллельное подключение, напротив, увеличивает ёмкость и максимальный ток системы, сохраняя исходное напряжение. Два 12В аккумулятора, соединённые параллельно, дадут те же 12В, но с удвоенной ёмкостью. Здесь критически важно синхронизировать напряжение источников перед подключением – разница даже в 0,1В вызовет уравнительные токи, способные повредить батареи. Для защиты используйте диоды Шоттки или балансировочные платы, особенно при работе с литий-ионными аккумуляторами. Избегайте параллельного соединения свинцово-кислотных и литиевых батарей из-за различий в химических процессах и требованиях к зарядке.
- Последовательное соединение: Uобщ = U1 + U2 + … + Un; Iобщ = I1 = I2 = … = In.
- Параллельное соединение: Uобщ = U1 = U2 = … = Un; Iобщ = I1 + I2 + … + In.
- Внутреннее сопротивление при последовательном подключении суммируется, при параллельном – уменьшается по формуле 1/Rобщ = 1/R1 + 1/R2.
Для преобразования 12В в 24В последовательное соединение – оптимальный выбор, но требует учёта ограничений. Например, при использовании свинцово-кислотных аккумуляторов с номинальным напряжением 12,6В фактическое напряжение под нагрузкой составит ~25,2В, что может превышать допустимые пределы для некоторых устройств. В таких случаях применяйте понижающие DC-DC преобразователи или добавляйте стабилизаторы напряжения. Для систем с высоким током разряда (свыше 10А) используйте толстые провода сечением не менее 4 мм² и качественные клеммы, чтобы минимизировать потери и нагрев.
При параллельном подключении источников с разной степенью заряда возникает риск перезаряда или глубокого разряда отдельных элементов. Для предотвращения этого используйте BMS (Battery Management System) или активные балансиры. Например, для литий-железо-фосфатных (LiFePO4) аккумуляторов допустимая разница напряжений между параллельно соединёнными банками не должна превышать 50 мВ. В противном случае один из аккумуляторов будет заряжаться быстрее, что приведёт к его деградации. Регулярно проверяйте напряжение каждого источника мультиметром перед подключением.
Комбинированные схемы (последовательно-параллельные) позволяют одновременно увеличить и напряжение, и ёмкость. Например, четыре 12В аккумулятора по 100 А·ч можно соединить в две параллельные ветви по два последовательно подключённых источника, получив 24В и 200 А·ч. Однако такая конфигурация требует строгого контроля за состоянием каждого элемента. Используйте термодатчики и системы мониторинга, так как неравномерный нагрев или разбалансировка могут привести к возгоранию, особенно в литиевых системах. Для надёжности устанавливайте предохранители на каждую ветвь с номиналом на 20% выше максимального тока нагрузки.
Как выбрать подходящий преобразователь напряжения для повышения с 12В до 24В
Первым критерием выбора становится мощность преобразователя. Рассчитайте суммарную нагрузку всех подключаемых устройств в ваттах. Например, если планируется запитать два прибора по 100 Вт каждый, потребуется преобразователь с запасом минимум на 20–30% – не менее 240–260 Вт. Превышение номинальной мощности даже на короткое время приводит к перегреву и выходу из строя. Обратите внимание на пиковую мощность: некоторые устройства (например, компрессоры) потребляют в 2–3 раза больше при запуске.
Тип преобразователя определяет эффективность и стабильность работы. Импульсные DC-DC преобразователи (например, на базе микросхем LM2587 или XL6009) компактны, имеют КПД до 90% и поддерживают точную регулировку выходного напряжения. Линейные стабилизаторы (как LM317) проще в реализации, но теряют до 50% мощности на нагрев и подходят только для маломощных нагрузок до 10–15 Вт. Для автомобильных или солнечных систем выбирайте модели с защитой от перегрузок и короткого замыкания.
Диапазон входного напряжения критичен для стабильной работы. Стандартные 12-вольтовые системы (аккумуляторы, генераторы) могут выдавать от 10,5 В при разряде до 14,8 В при зарядке. Преобразователь должен корректно функционировать в этом диапазоне без сбоев. Например, модели на базе TPS5430 работают при входном напряжении 4,5–28 В, что делает их универсальными. Проверяйте документацию: некоторые дешевые преобразователи отключаются при падении напряжения ниже 11 В.
Качество выходного сигнала влияет на долговечность подключенной техники. Для чувствительных устройств (микроконтроллеры, радиооборудование) выбирайте преобразователи с низким уровнем пульсаций – не более 50 мВ. Импульсные преобразователи с LC-фильтрами на выходе обеспечивают чистый сигнал, в отличие от бюджетных аналогов без фильтрации. Если нагрузка содержит электродвигатели или индуктивные элементы, добавьте снабберную цепь (RC-фильтр) для подавления выбросов напряжения.
Конструктивные особенности определяют удобство монтажа и надежность. Преобразователи в металлическом корпусе лучше отводят тепло, чем пластиковые, и подходят для установки в условиях вибрации (автомобили, лодки). Модели с винтовыми клеммами проще подключать, чем с пайкой, особенно в полевых условиях. Для систем с частыми перепадами температур выбирайте устройства с рабочим диапазоном от −40°C до +85°C. Обратите внимание на степень защиты: IP67 необходима для эксплуатации на открытом воздухе.
Дополнительные функции расширяют возможности применения. Встроенный вольтметр (как у преобразователей на базе DSN-VC288) позволяет контролировать выходное напряжение без дополнительных приборов. Модели с регулировкой выходного напряжения (например, 10–30 В) универсальны для разных задач. Защита от обратной полярности и перегрева обязательна для автомобильных систем. Для резервного питания выбирайте преобразователи с функцией «мягкого старта», чтобы избежать бросков тока при включении.
Пошаговая инструкция по сборке схемы с использованием DC-DC конвертера
Для преобразования 12В в 24В выберите DC-DC конвертер с параметрами: входное напряжение 9–18В, выходное 24В, ток не менее 5А (зависит от нагрузки). Модели типа XL6009 или LM2596HV подходят для большинства задач. Проверьте максимальную мощность конвертера – она должна превышать суммарную мощность подключаемых устройств на 20–30%. Например, для нагрузки 100 Вт выбирайте конвертер на 120–130 Вт.
Подготовьте инструменты и материалы: паяльник (40–60 Вт), припой, термоусадку, мультиметр, провода сечением не менее 1,5 мм² (для тока до 10А), клеммники или разъёмы XT60 для надёжного соединения. Изолируйте все оголённые участки проводов термоусадкой или изолентой. Избегайте скруток – используйте пайку или обжимные гильзы.

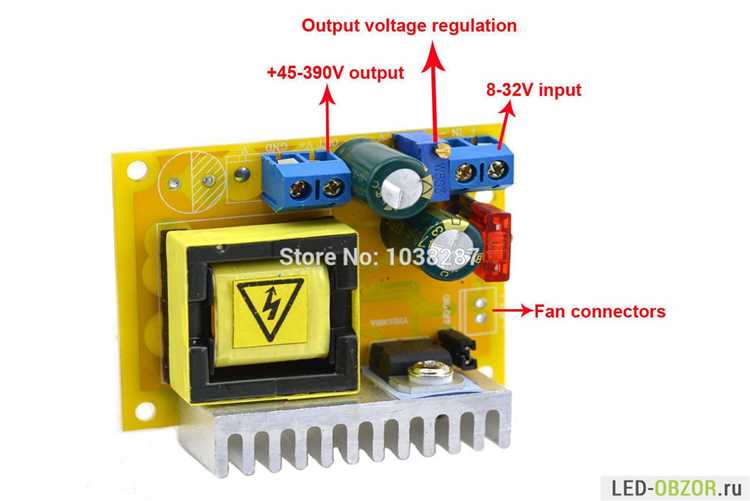

Схема подключения DC-DC конвертера включает три основных этапа:
- Подключение входного напряжения 12В к клеммам IN+ и IN–. Соблюдайте полярность: красный провод – плюс, чёрный – минус. При ошибке конвертер выйдет из строя.
- Настройка выходного напряжения. Вращайте подстроечный резистор на плате конвертера, контролируя напряжение мультиметром. Для 24В установите значение 24,0–24,2В (учтите падение напряжения под нагрузкой).
- Подключение нагрузки к выходным клеммам OUT+ и OUT–. Начинайте с минимальной нагрузки (например, резистор 1 кОм) для проверки стабильности работы.
Перед подачей питания проверьте все соединения на короткое замыкание. Установите мультиметр в режим прозвонки и убедитесь, что сопротивление между входными и выходными клеммами бесконечно. Подайте 12В от источника питания и измерьте выходное напряжение без нагрузки. Если оно отличается от 24В более чем на 0,5В, отключите питание и повторно настройте конвертер.
Для стабилизации работы добавьте входной и выходной конденсаторы. На входе установите электролитический конденсатор 1000 мкФ (25В), на выходе – керамический 10 мкФ (50В). Это снизит пульсации напряжения и защитит конвертер от импульсных помех. При работе с индуктивной нагрузкой (например, электродвигатели) добавьте диод 1N4007 параллельно нагрузке в обратной полярности для защиты от ЭДС самоиндукции.
После успешного тестирования зафиксируйте конвертер на монтажной плате или в корпусе. Используйте стойки или термоклей для крепления. При размещении в закрытом корпусе обеспечьте вентиляцию – DC-DC конвертеры нагреваются при токе свыше 3А. Для охлаждения установите радиатор на микросхему или используйте активное охлаждение (кулер 5В).
Завершите сборку проверкой под полной нагрузкой. Подключите устройство, потребляющее 80–90% от максимального тока конвертера, и измерьте напряжение на выходе. Допустимое отклонение – не более 2% (23,5–24,5В). Если напряжение падает сильнее, увеличьте сечение проводов или замените конвертер на более мощный. Запишите параметры схемы (входное/выходное напряжение, ток нагрузки) для дальнейшего обслуживания.
