Как прошить контроллер pci 12f675

PIC12F675 – 8-битный микроконтроллер от Microchip с 1024 словами программной памяти, 64 байтами ОЗУ и 128 байтами EEPROM. Работает на частоте до 20 МГц, поддерживает аналоговые входы (до 4 каналов ADC) и имеет встроенный компаратор. Для прошивки потребуется программатор (например, PICkit 3/4 или самодельный на базе FT232RL), среда разработки MPLAB X IDE и компилятор XC8. Перед началом убедитесь, что контроллер запитан напряжением 2,0–5,5 В, а тактовая частота соответствует настройкам фьюзов.

Первый шаг – подготовка исходного кода. Используйте директивы #include <xc.h> и #pragma config для настройки конфигурационных битов. Например, для отключения сторожевого таймера и включения внутреннего генератора на 4 МГц укажите:

#pragma config FOSC = INTRCIO, WDTE = OFF, PWRTE = OFF, MCLRE = OFF, CP = OFF, CPD = OFF

Подключите программатор к контроллеру по схеме: MCLR (VPP) – к линии программирования, GP0 (ICSPDAT) и GP1 (ICSPCLK) – к линиям данных и тактового сигнала соответственно. В MPLAB X IDE выберите программатор, укажите целевой микроконтроллер и загрузите HEX-файл. Перед прошивкой проверьте соединения мультиметром – короткие замыкания или неправильная полярность могут вывести контроллер из строя.

Выбор необходимого оборудования и программного обеспечения

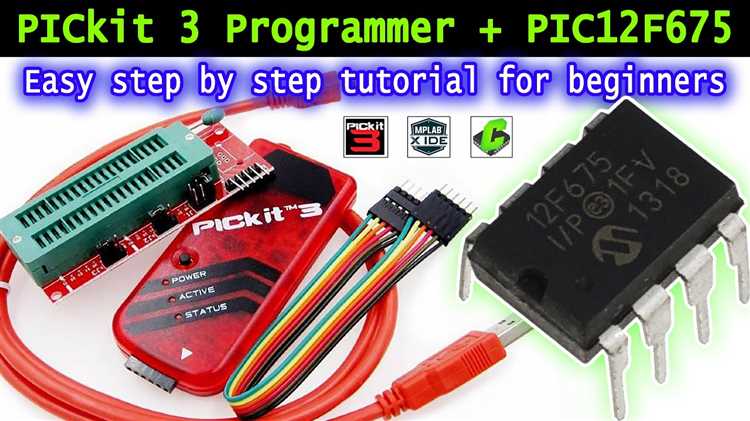

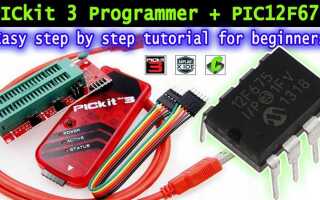

Для прошивки PIC12F675 потребуется программатор, совместимый с микроконтроллерами Microchip. Наиболее доступный и проверенный вариант – PICkit 3 или его клон, например, TL866II Plus с адаптером для 8-контактных корпусов. Альтернативой служит MPLAB Snap, поддерживающий внутрисхемное программирование (ICSP) и работающий через USB. Избегайте дешёвых программаторов без обратной связи – они часто некорректно определяют напряжение питания или не поддерживают все режимы программирования.

Программное обеспечение зависит от выбранного программатора. Для PICkit 3 и MPLAB Snap используйте MPLAB X IDE (версия 6.00 и новее) с интегрированным MPLAB IPE для прошивки. Если применяется TL866II Plus, установите Xgpro – официальное ПО от производителя, поддерживающее более 16 000 микросхем. Для любительских проектов подойдёт PICPgm (бесплатная утилита с открытым исходным кодом), но она требует ручной настройки параметров программирования и не гарантирует стабильность с PIC12F675 в режиме низкого напряжения.

Для отладки кода рекомендуется использовать MPLAB XC8 Compiler (бесплатная версия с оптимизацией по размеру) или SDCC (Small Device C Compiler) для проектов с открытым исходным кодом. При выборе компилятора учитывайте ограничения PIC12F675: 1 КБ Flash-памяти, 64 байта RAM и отсутствие аппаратного умножителя. Для симуляции поведения микроконтроллера до прошивки подойдёт встроенный симулятор MPLAB X или Proteus VSM, поддерживающий моделирование периферии (таймеры, АЦП, компараторы).

Подготовка схемы подключения программатора к PIC12F675

Напряжение питания VDD должно составлять 5 В ±5%, а сигнал VPP (MCLR) – 13 В для перевода микроконтроллера в режим программирования. Некоторые программаторы, например PICkit 2/3 или ICD 3, автоматически формируют эти уровни, но при использовании самодельных решений потребуется внешний источник 13 В с точностью не хуже ±0,5 В. Превышение допустимых значений приведёт к повреждению кристалла.

Линии ICSPDAT и ICSPCLK должны быть подтянуты к VDD через резисторы 10 кОм для предотвращения ложных срабатываний во время программирования. Это особенно критично при работе в шумной среде или при длинных соединительных проводах. Если программатор не обеспечивает аппаратную подтяжку, резисторы устанавливаются на плате рядом с микроконтроллером.

При программировании в составе устройства необходимо убедиться, что остальные компоненты схемы не нагружают линии ICSP. Например, подключённые к GP0/GP1 светодиоды, транзисторы или датчики могут искажать сигналы. В таких случаях используются перемычки или джамперы для временного отключения периферии на время прошивки.

Настройка среды разработки MPLAB X IDE для работы с контроллером

Скачайте и установите MPLAB X IDE версии не ниже 6.00 с официального сайта Microchip. Во время установки выберите компоненты: компилятор XC8 (минимум v2.36), драйверы для программаторов (например, PICkit 3/4 или ICD 4) и плагин MPLAB Code Configurator (MCC) для упрощения конфигурации периферии. После установки запустите IDE и перейдите в Tools → Plugins, где установите дополнение «MPLAB Harmony Configurator» для работы с библиотеками, если планируете использовать сложные проекты.

Для создания нового проекта:

Выберите File → New Project, затем «Standalone Project».
В списке устройств введите PIC12F675 и выберите его.
Укажите программатор (например, PICkit 3) в разделе «Hardware Tools».
В качестве компилятора выберите XC8.
Задайте имя проекта и путь к папке, избегая кириллицы и пробелов в пути.

После создания проекта откройте Project Properties (ПКМ по проекту → Properties) и настройте параметры компиляции:

В разделе XC8 Global Options установите уровень оптимизации -O1 для баланса скорости и размера кода.
В Conf: [default] → PICkit 3 проверьте напряжение питания (обычно 5V для PIC12F675).
Активируйте фьюзы в Configuration Bits: отключите MCLR (если не используется внешний сброс), установите INTOSC как источник тактирования и выберите делитель частоты 1:1 для работы на 4 МГц.

Для быстрого доступа к конфигурации периферии используйте MCC: Tools → Embedded → MPLAB Code Configurator. Здесь можно настроить GPIO, таймеры и АЦП без ручного редактирования регистров.

Создание и компиляция прошивки в формате HEX для PIC12F675

Для компиляции прошивки под PIC12F675 используйте MPLAB X IDE или компилятор XC8. Установите последнюю версию XC8 (не ниже 2.40), так как более ранние версии могут некорректно обрабатывать специфические инструкции микроконтроллера. В MPLAB X создайте новый проект, выбрав в качестве целевого устройства PIC12F675. Убедитесь, что в настройках проекта указан правильный тактовый генератор – для внутреннего RC-генератора установите частоту 4 МГц или 8 МГц в зависимости от конфигурационных битов.

Компиляция выполняется через меню «Build Project» или клавишей F11. В случае ошибок проверьте лог сборки – XC8 генерирует подробные сообщения, включая номера строк и описание проблем. Особое внимание уделите предупреждениям: например, warning: (1268) implicit conversion from "int" to "unsigned char" может привести к некорректной работе с регистрами, так как PIC12F675 оперирует 8-битными данными.

После успешной компиляции в папке проекта появится файл с расширением .hex. Его расположение можно изменить в настройках проекта: перейдите в «Project Properties» → «Building» → «Output» и укажите путь. Формат HEX для PIC12F675 должен соответствовать Intel HEX (I8HEX), где каждая строка содержит адрес, тип данных и контрольную сумму. Проверьте файл на наличие некорректных записей – например, адресов за пределами памяти программ (0x000–0x3FF для PIC12F675).

Для оптимизации размера прошивки используйте флаги компилятора. В XC8 добавьте в настройки проекта параметр -Os (оптимизация по размеру) и -mno-keep-startup (удаление ненужного кода инициализации, если не требуется). Это сократит объем кода на 10–20%, что критично для микроконтроллера с 1 КБ памяти программ. Избегайте использования библиотечных функций с плавающей точкой – они занимают до 50% доступной памяти.

Перед программированием убедитесь, что HEX-файл не содержит ошибок. Откройте его в текстовом редакторе и проверьте первые несколько строк: они должны начинаться с :020000040000FA (указание базового адреса) и :10000000... (начало кода). Если файл пуст или содержит только :00000001FF (конец файла), компиляция прошла неудачно. В таком случае пересоберите проект с очисткой временных файлов (Clean and Build).

Для автоматизации процесса используйте скрипты сборки. В MPLAB X настройте «Post-build steps» для копирования HEX-файла в заданную директорию или запуска внешнего программатора. Пример команды для копирования в Windows: copy "${ProjectDir}dist\default\production\${ProjectName}.X.production.hex" "C:\Firmware\PIC12F675.hex". Это упростит интеграцию с программаторами типа PICkit 3 или самодельными решениями на базе Arduino.

Подключение и проверка соединения программатора с контроллером

Перед началом прошивки убедитесь, что программатор совместим с PIC12F675. Для этого используйте модели, поддерживающие ICSP (In-Circuit Serial Programming), например, PICkit 3, PICkit 4 или самодельные программаторы на базе FT232RL. Проверьте документацию программатора на наличие ограничений по напряжению питания – PIC12F675 требует 5 В для стабильной работы, но некоторые программаторы могут подавать 3,3 В, что приведёт к ошибкам программирования.

Подключите программатор к контроллеру по следующей схеме:

Запустите программное обеспечение программатора (например, MPLAB IPE или PICkit 4 Standalone). В настройках выберите целевой контроллер – PIC12F675. Если программатор не определяет устройство, выполните следующие действия:

Проверьте питание контроллера – напряжение на V_DD должно быть в пределах 4,5–5,5 В;
Убедитесь, что линии PGD и PGC не перепутаны местами;
Сбросьте контроллер, кратковременно замкнув MCLR на GND.

Если ошибка сохраняется, замените кабель программатора или протестируйте другой контроллер.

При успешном подключении программатор отобразит идентификатор устройства (Device ID) – для PIC12F675 это значение 0x0FC0. Если отображается 0x0000 или 0xFFFF, контроллер неисправен или не получает питание. В случае ошибки «Target not found» проверьте:

Целостность проводов – используйте провода длиной не более 20 см;
Наличие помех – отключите близко расположенные источники электромагнитных шумов;
Соответствие тактовой частоты программатора – для PIC12F675 рекомендуется 1–4 МГц.

Для диагностики используйте осциллограф: на линии PGC должны наблюдаться импульсы частотой 100–500 кГц при попытке чтения Device ID.

После успешного определения контроллера выполните тестовую запись и чтение памяти. Загрузите простейшую программу, например, мигание светодиодом на GP2, и проверьте её выполнение. Если контроллер не реагирует, но программатор не выдаёт ошибок, проблема может быть в:

Неправильно настроенном конфигурационном слове (Configuration Bits) – убедитесь, что бит MCLRE включён, а внутренний тактовый генератор настроен на 4 МГц;
Повреждённом кристалле – замените контроллер;
Нестабильном питании – добавьте электролитический конденсатор 10 мкФ параллельно 0,1 мкФ.

При первом программировании сбросьте биты защиты памяти (Code Protection), чтобы избежать блокировки доступа.

Загрузка прошивки в память микроконтроллера через программатор

Перед началом программирования убедитесь, что программатор совместим с PIC12F675. Для этого подойдут модели PICkit 3, PICkit 4 или ICD 3 от Microchip. Подключите программатор к компьютеру через USB и установите драйверы, если они не распознаются автоматически. В случае использования сторонних программаторов (например, TL866II Plus) проверьте наличие поддержки целевого микроконтроллера в списке устройств программного обеспечения.

Запустите программное обеспечение для программирования, например MPLAB IPE или PICkit 4 Standalone Programmer. В интерфейсе выберите модель микроконтроллера PIC12F675 и укажите путь к HEX-файлу прошивки. Перед загрузкой проверьте контрольную сумму файла – для этого используйте команду md5sum в Linux или аналогичные утилиты в Windows. Несоответствие контрольной суммы может указывать на повреждение файла или ошибки компиляции.

Настройте параметры программирования. В MPLAB IPE активируйте опцию Preserve EEPROM, если требуется сохранить данные во встроенной EEPROM-памяти. Для защиты кода от считывания установите биты конфигурации: CP (Code Protection) и CPD (Data Code Protection). Убедитесь, что тактовая частота программатора не превышает 5 МГц – превышение этого значения может привести к ошибкам записи.

Запустите процесс программирования кнопкой Program. Время записи зависит от объема прошивки и скорости программатора: для PIC12F675 с 1 КБ памяти Flash процесс занимает около 2–5 секунд. После завершения программатор автоматически выполнит верификацию записанных данных. Если верификация не проходит, повторите программирование с пониженной тактовой частотой или замените микроконтроллер – возможен дефект кристалла.

По завершении отключите программатор и подайте питание на целевую плату. Проверьте работоспособность прошивки, наблюдая за поведением микроконтроллера (например, миганием светодиода или передачей данных по UART). Если устройство не функционирует, проанализируйте биты конфигурации: неверно установленный бит MCLRE (Master Clear Enable) может блокировать запуск программы, а неправильная настройка FOSC (тактовый генератор) приведет к некорректной работе тактирования.

Проверка работоспособности прошивки на реальном устройстве

Если прошивка предполагает работу с аналоговыми входами (например, GP0/AN0 или GP1/AN1), подайте на них эталонное напряжение через потенциометр 10 кОм. С помощью осциллографа проконтролируйте форму сигнала на соответствующих выходах – например, при использовании ШИМ на GP2 частота должна совпадать с заданной в коде (допустимое отклонение ±5% из-за тактовой нестабильности внутреннего генератора 4 МГц). При отсутствии осциллографа используйте логический пробник для проверки цифровых уровней.

При работе с прерываниями (например, по изменению состояния на GP3) подайте внешний сигнал с частотой 1–10 Гц через кнопку с подтягивающим резистором 10 кОм к V_DD. Проверьте срабатывание прерывания по изменению логического уровня: на осциллографе должен наблюдаться отклик на выходе (например, переключение светодиода на GP5) с задержкой не более 10 мкс. Если реакция отсутствует, перепроверьте настройки регистров INTCON и IOC в коде.

В случае некорректной работы прошивки выполните сброс микроконтроллера, удерживая MCLR в низком уровне не менее 2 мс. Если проблема сохраняется, перепрошейте чип с верификацией и проверьте целостность дампа памяти через программатор. Для сложных схем с обратной связью (например, терморегуляторы) используйте термопару с мультиметром для контроля температуры в реальном времени – отклонение от расчетных значений может указывать на ошибки в алгоритме или неверные калибровочные константы.

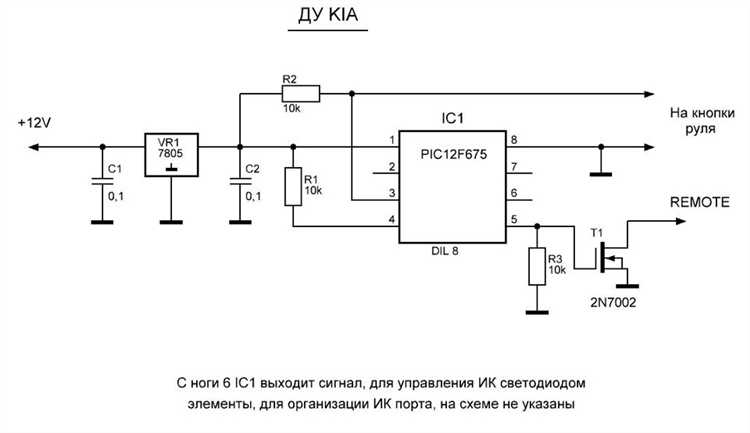

Устранение типовых ошибок при прошивке PIC12F675

Одна из частых ошибок – неправильная конфигурация битов конфигурации (Configuration Bits). Если в коде не указаны или неверно заданы параметры, например, _MCLRE_OFF (отключение сброса по MCLR) или _CP_OFF (защита кода от чтения), контроллер может не запускаться или работать нестабильно. Проверьте значения в MPLAB X IDE через меню *Window → PIC Memory Views → Configuration Bits* или задайте их явно в коде директивой `#pragma config`. Для PIC12F675 критически важно отключить внутренний генератор (_INTOSCIO_), если используется внешний кварц, иначе тактовая частота будет неверной.
