Как считать пины в разъеме

Электрические разъемы – ключевой элемент в схемах подключения оборудования, от автомобильной электроники до промышленных контроллеров. Неверная идентификация пинов приводит к коротким замыканиям, повреждению устройств или некорректной работе системы. Основные типы разъемов: Molex, JST, Deutsch, AMP и OBD-II. Каждый из них имеет уникальную нумерацию, но общие принципы определения пинов остаются схожими.

Первый шаг – изучение документации. Производители оборудования прилагают схемы распиновки в технических руководствах или на официальных сайтах. Например, для разъема OBD-II стандартная нумерация пинов закреплена за конкретными сигналами: пин 16 – +12В, пин 4 – масса, пин 6 – CAN-H. Если документация отсутствует, используйте мультиметр в режиме прозвонки или проверки напряжения. Подключите один щуп к известному контакту (например, массе), а вторым поочередно касайтесь остальных пинов, фиксируя показания.

Для разъемов с пластиковым корпусом часто применяется маркировка на самом изделии. Ищите цифры или буквы рядом с отверстиями для контактов. В разъемах JST нумерация обычно начинается с левого верхнего пина при ориентации ключом вверх. В автомобильных разъемах Deutsch DT пин 1 расположен рядом с выступом на корпусе. Если маркировка отсутствует, используйте штангенциркуль для измерения шага между контактами – это поможет сопоставить разъем с типовыми схемами.

При работе с многоконтактными разъемами (например, 48-пиновыми в автомобильных блоках управления) применяйте метод «зеркальной» нумерации. Разделите разъем на две половины: верхнюю и нижнюю. В верхней части нумерация идет слева направо (1, 2, 3…), в нижней – справа налево (…, 48, 47, 46). Для проверки используйте тестовые провода с зажимами «крокодил» и светодиодный пробник – это ускорит процесс идентификации без риска повреждения контактов.

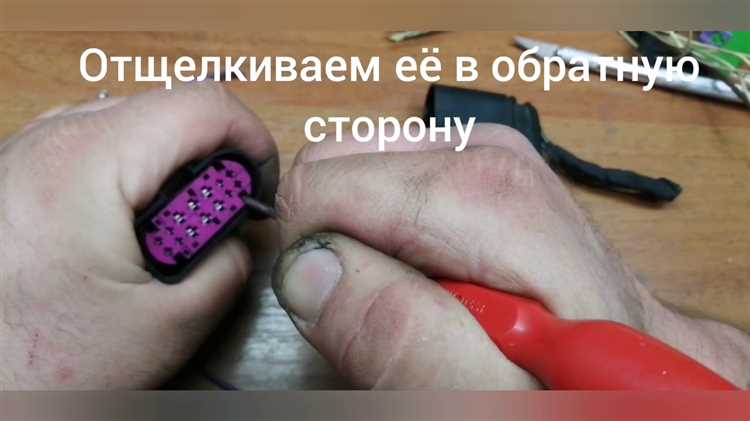

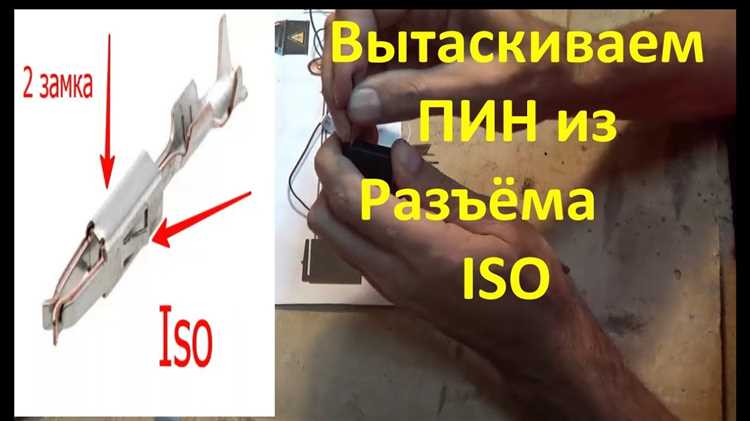

В сложных случаях, когда разъем частично поврежден или загрязнен, очистите его спиртом и используйте иглу для аккуратного извлечения контактов. Осмотрите их на наличие заводской маркировки или цветовой кодировки. Например, в разъемах Molex Mini-Fit Jr. контакты часто имеют цветные вставки: красный – +5В, черный – масса, желтый – +12В. Запомните: без точной идентификации пинов любые манипуляции с разъемом опасны.

Какие инструменты понадобятся для определения пинов разъема

Для точного определения номеров пинов в электрическом разъеме необходим мультиметр с функцией прозвонки и измерения сопротивления. Модели с автоматическим выбором диапазона (например, Fluke 17B или UNI-T UT61E) упрощают процесс, исключая ошибки при настройке. Дополнительно потребуются тонкие щупы типа «игла» или адаптеры для миниатюрных контактов, чтобы избежать замыкания соседних пинов.

Распиновку сложных разъемов (например, OBD-II, USB-C или автомобильных коннекторов) удобно проверять с помощью специализированных тестеров. Устройства вроде «Breakout Box» для CAN-шины или адаптеров для диагностики разъемов питания позволяют визуально отслеживать сигналы на каждом пине без риска повреждения. Для разъемов с высокой плотностью контактов (например, Molex Micro-Fit) подойдут лупы с подсветкой или цифровые микроскопы с увеличением от 20x.

При работе с нестандартными или поврежденными разъемами пригодится набор для восстановления контактов: экстракторы пинов (например, от iFixit или Engineer PA-09), пинцет с антистатическим покрытием и термоусадочные трубки для изоляции. Для разъемов с фиксирующими защелками (как в разъемах JST или TE Connectivity) понадобятся пластиковые лопатки или тонкие отвертки, чтобы аккуратно разобрать корпус без деформации пинов.

Документация – ключевой инструмент. Технические спецификации производителя (datasheet) для разъема или устройства содержат схемы распиновки, допустимые токи и напряжения. Если оригинальная документация недоступна, используйте базы данных вроде Pinouts.ru или форумы по ремонту электроники (например, EEVblog), где часто публикуют проверенные схемы. Для автомобильных разъемов полезны программы типа «ETKA» или «Autodata», предоставляющие доступ к заводским схемам.

В случаях, когда визуальный осмотр невозможен (например, при работе с герметичными разъемами), применяют тепловизоры или бесконтактные термометры. Они помогают выявить активные пины по нагреву при подаче питания. Для проверки сигналов на высокочастотных разъемах (HDMI, DisplayPort) используют осциллографы с полосой пропускания от 100 МГц и пробники с низкой емкостью, чтобы не искажать сигнал.

Как читать техническую документацию и схемы разъемов

Техническая документация разъемов содержит ключевые элементы: маркировку пинов, условные обозначения и схемы подключения. Начните с поиска раздела «Pinout» или «Connector Diagram» – там указаны номера контактов и их назначение (например, «+12V», «GND», «CAN_H»). Обратите внимание на нумерацию: производители используют разные системы – слева направо, по часовой стрелке или с обратной стороны разъема. В документации часто встречаются сокращения: «NC» (No Connection – не подключено), «VCC» (питание), «TX/RX» (передача/прием данных).

Схемы разъемов делятся на два типа: физические и логические. Физические показывают расположение пинов на корпусе разъема (вид спереди или сзади), логические – электрические связи между контактами. На физических схемах ищите:

• Нумерацию пинов (обычно арабскими цифрами или буквами).
• Цветовую маркировку проводов (если применимо).
• Форму и размеры разъема (например, «Molex 2.54mm pitch»).

Логические схемы содержат обозначения сигналов и их направление (стрелки или надписи «IN/OUT»).

При работе с документацией проверяйте соответствие версии разъема и устройства. Производители обновляют схемы, и пин №5 в ревизии A может отличаться от ревизии B. Если документация отсутствует, ищите аналогичные разъемы по стандартам: OBD-II (16-пиновый), USB (4-пиновый), или JST (многоконтактные). Используйте мультиметр в режиме прозвонки для проверки соответствия пинов на реальном разъеме и схеме – особенно если документация неполная или противоречивая.

Для сложных разъемов (например, автомобильных или промышленных) изучите стандарты, на которые ссылается документация. Например, ISO 11452 для автомобильных разъемов или MIL-DTL-38999 для военных. В таких случаях номера пинов могут дублироваться в разных стандартах, но с разным назначением. Всегда сверяйте данные с эталонными схемами и избегайте предположений – ошибка в одном пинe может вывести из строя оборудование.

Как использовать мультиметр для поиска номеров пинов

Для поиска питания (+12В, +5В и т.д.) переключите мультиметр в режим измерения постоянного напряжения (DCV) с пределом выше ожидаемого значения. Подключите черный щуп к массе, красный – к проверяемому пину. Если на экране отображается напряжение, близкое к номиналу (например, 11.8–12.5В для автомобильной сети), пин является силовым. Записывайте показания: стабильное напряжение указывает на основной источник, пульсирующее – на сигнальные линии (например, CAN-шина).

• Проверяйте разъемы только при отключенном питании, если работаете с высоковольтными цепями (например, блоками управления двигателем).
• Используйте игольчатые щупы или тонкие провода для контактов с малым шагом (0.5 мм и меньше).
• При прозвонке сигнальных линий (например, LIN, I2C) учитывайте, что сопротивление может быть выше 0 Ом из-за подтягивающих резисторов.

Для идентификации сигнальных пинов (например, датчиков температуры или оборотов) используйте режим измерения переменного напряжения (ACV) или частоты (Hz). Подключите щупы параллельно проверяемому контакту и заземлению. Если мультиметр показывает изменяющееся напряжение или частоту при работе устройства (например, при прокрутке двигателя), пин относится к сигнальной цепи. Зафиксируйте диапазон значений: например, датчик положения коленвала выдает сигнал 0.5–4.5В с частотой, пропорциональной оборотам.

При работе с разъемами, где пины не пронумерованы, составьте схему на бумаге. Пронумеруйте контакты слева направо, сверху вниз (или по ключу разъема). Записывайте функции каждого пина (питание, масса, сигнал) и цвет провода, если он виден. Для сложных разъемов (например, OBD-II, USB-C) сверяйтесь с типовыми распиновками, но всегда проверяйте мультиметром: производители могут менять назначение пинов в разных моделях.

Как определить первый пин в разъеме по ключу или маркировке

Первый пин в разъеме чаще всего обозначается физическим ключом – выступом, выемкой или асимметричной формой корпуса. В разъемах типа Molex, JST или USB-C ключ расположен с одной стороны и совпадает с первым контактом. Например, в 4-пиновом разъеме Molex для питания ПК выступ на пластиковом корпусе указывает на пин №1, который всегда подключается к +12В. В разъемах SATA ключ выполнен в виде Г-образного выреза, а первый пин находится слева от него при взгляде на разъем со стороны кабеля.

Маркировка на корпусе разъема – второй по распространенности способ идентификации. В промышленных разъемах типа D-sub (DB9, DB25) первый пин обозначается цифрой «1» рядом с соответствующим отверстием или штырьком. В разъемах для печатных плат (например, IDC) первый пин часто помечен треугольником, точкой или выемкой на пластиковом основании. В автомобильных разъемах OBD-II первый пин – это всегда контакт в левом верхнем углу при стандартной ориентации (ключ вверху).

Для разъемов без явной маркировки используйте схему распиновки от производителя. В документации к материнским платам или модулям первый пин обозначается как «Pin 1» или «P1», а в даташитах на микросхемы – стрелкой или заштрихованным квадратом на посадочном месте. В разъемах RJ45 (Ethernet) первый пин – это крайний левый контакт при взгляде на гнездо спереди, а в разъемах XLR (аудио) – контакт с номером «1» рядом с ключом в виде выступа на корпусе.

В разъемах с симметричной конструкцией (например, micro-USB или Lightning) первый пин определяется по цветовой маркировке проводов. В кабеле micro-USB красный провод соответствует первому пину (+5В), а в Lightning – контакту №1 на стороне устройства. Для разъемов с высокой плотностью контактов (например, FFC/FPC) первый пин помечен вырезом на ленте или смещенным контактом. Всегда сверяйтесь с эталонной распиновкой, так как у разных производителей могут быть вариации.

Как проверить правильность подключения пинов методом прозвонки

Прозвонка – основной способ верификации соединений в разъемах с числом контактов от 2 до 100+. Для работы потребуется мультиметр в режиме проверки цепи (символ диода или зуммера) с порогом сопротивления ≤ 50 Ом. Перед началом отключите питание устройства и разрядите конденсаторы, если работаете с платами. Зафиксируйте разъем в неподвижном положении, чтобы избежать случайных замыканий щупами.

Подключите один щуп к известному пину на одном конце кабеля или разъема, второй – к предполагаемому парному пину на противоположном конце. Звуковой сигнал или падение сопротивления до 0–5 Ом подтверждает корректное соединение. Если сигнала нет, проверьте целостность провода на всем протяжении: переломы чаще возникают у мест пайки или изгибов. Для разъемов с экранированием прозвоните экран отдельно, подключая щуп к металлической оплетке или корпусу.

При прозвонке многоконтактных разъемов (например, DB-25, RJ-45, Molex) используйте схему распиновки или документацию. Записывайте результаты в таблицу:

Для проверки перекрестных замыканий прозвоните каждый пин со всеми остальными. Если мультиметр показывает сопротивление < 1 МОм между несвязанными контактами, разъем бракованный или загрязнен. В разъемах с позолоченными контактами используйте щупы с тонкими наконечниками (0,5 мм), чтобы не повредить покрытие. При работе с высокочастотными разъемами (SMA, BNC) прозвонка неэффективна – используйте анализатор цепей.

Как распознать стандартные схемы распиновки для распространенных разъемов

USB-разъемы типа A и B имеют фиксированную распиновку, где контакты нумеруются слева направо при взгляде на лицевую часть гнезда (сторона подключения кабеля). В USB 2.0 четыре пина: 1 – VCC (+5V), 2 – D-, 3 – D+, 4 – GND. Для USB 3.0 добавляются пять дополнительных контактов: 5 – SSRX-, 6 – SSRX+, 7 – GND, 8 – SSTX-, 9 – SSTX+. Ориентируйтесь на ключ разъема – выступ или выемка, чтобы исключить переворот.

Разъемы HDMI и DisplayPort используют цветовую маркировку проводов, но для точной идентификации нужны схемы. В HDMI 19 контактов: 1–9 – каналы TMDS (данные), 10–12 – тактовые сигналы, 13 – CEC, 14 – резерв, 15–16 – DDC (I²C), 17 – земля, 18 – +5V, 19 – Hot Plug Detect. DisplayPort имеет 20 контактов: 1–4 и 13–16 – основные каналы данных, 5–8 и 17–20 – вспомогательные, 9–12 – питание и управление. Проверяйте документацию на конкретную версию стандарта.

Разъемы RJ45 для Ethernet подчиняются стандартам T568A и T568B. В T568B порядок контактов слева направо (при взгляде на гнездо): 1 – бело-оранжевый, 2 – оранжевый, 3 – бело-зеленый, 4 – синий, 5 – бело-синий, 6 – зеленый, 7 – бело-коричневый, 8 – коричневый. T568A отличается только позициями пар 2 и 3: бело-зеленый и зеленый меняются местами с бело-оранжевым и оранжевым. Используйте тестер кабелей для проверки соответствия.

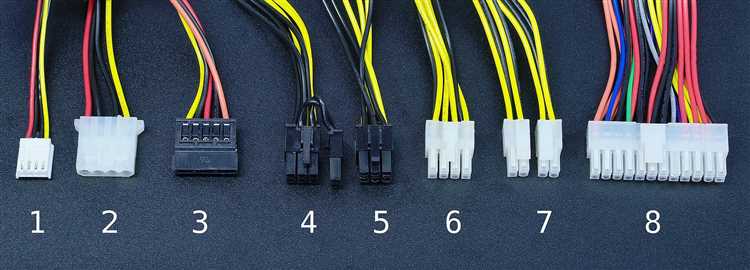

Разъемы Molex (4-pin) для питания жестких дисков и вентиляторов имеют строгую распиновку: 1 – +12V (желтый), 2 – GND (черный), 3 – GND (черный), 4 – +5V (красный). Ошибка в подключении приведет к выходу из строя оборудования. Для SATA-питания (15-pin) ключевые контакты: 3, 7, 13 – +3.3V (оранжевый), 1, 5, 9 – +5V (красный), 2, 6, 10 – +12V (желтый), остальные – земля. Проверяйте цветовую маркировку проводов мультиметром.

Разъемы XLR (3-pin и 5-pin) применяются в аудиотехнике. В 3-pin XLR: 1 – земля (экран), 2 – горячий сигнал (+), 3 – холодный сигнал (–). В 5-pin XLR добавляются контакты 4 и 5 для дополнительных каналов или питания. Для микрофонов с фантомным питанием +48V подается на контакты 2 и 3 через резисторы 6.8 кОм. Всегда сверяйтесь с документацией на оборудование.

Разъемы DB9 (RS-232) используются в последовательных портах. Стандартная распиновка: 1 – DCD, 2 – RXD, 3 – TXD, 4 – DTR, 5 – GND, 6 – DSR, 7 – RTS, 8 – CTS, 9 – RI. В современных устройствах часто задействованы только TXD (3), RXD (2) и GND (5). Для кросс-кабеля (нуль-модем) TXD и RXD меняются местами. Проверяйте напряжение сигналов: логическая единица – от –3V до –15V, ноль – от +3V до +15V.

Разъемы JST (например, PH и XH) распространены в батареях и платах управления. В JST PH 2.0 (2-pin): 1 – VCC, 2 – GND. В 3-pin варианте добавляется сигнальный контакт. Для JST XH 2.54 шаг контактов больше, и распиновка зависит от устройства. Например, в литий-ионных батареях: 1 – B+, 2 – B–, 3 – термистор (NTC). Всегда измеряйте напряжение перед подключением – ошибка приведет к короткому замыканию.

Разъемы M12 (круглые, 4- и 5-pin) применяются в промышленных сетях. В 4-pin M12 (код A): 1 – +24V, 2 – CAN_H, 3 – CAN_L, 4 – GND. В 5-pin варианте (код B) добавляется экран. Для Ethernet (код D) распиновка совпадает с RJ45: 1 – TX+, 2 – TX–, 3 – RX+, 4 – резерв, 5 – RX–, 6 – резерв, 7 – GND, 8 – +24V. Используйте кабели с соответствующим кодом ключа – неправильное подключение выведет из строя оборудование.

Как избежать ошибок при определении пинов в разъемах с одинаковым внешним видом

Разъемы с идентичным корпусом, но разным назначением пинов – распространенная проблема в электронике и автомобильной технике. Например, 6-контактные разъемы OBD-II и аналогичные по форме разъемы для диагностики АКПП часто путают из-за одинаковых габаритов. Первое правило: всегда сверяйтесь с документацией производителя. В технических руководствах (например, сервисных мануалах Toyota или схемотехнике Arduino) указаны не только номера пинов, но и их функциональное назначение – питание, земля, сигнальные линии. Если документация недоступна, ищите маркировку на самом разъеме: на пластиковом корпусе часто нанесены цифры или буквы, обозначающие порядок пинов.

Используйте мультиметр в режиме прозвонки или измерения напряжения. Для проверки подключите один щуп к известному пину (например, массе кузова в автомобиле), а второй – к проверяемому контакту. Если при включенном зажигании на пине появляется +12 В, это, скорее всего, линия питания. В электронных устройствах аналогично проверяйте наличие +5 В или +3,3 В относительно общего провода. Запомните: земля (GND) обычно прозванивается на корпус устройства или металлические части разъема. Избегайте предположений – даже опытные инженеры ошибаются, полагаясь на визуальную симметрию.

Цветовая маркировка проводов – ненадежный ориентир, но иногда единственный доступный. В автомобильной проводке красный провод часто означает +12 В, черный – массу, а желтый – сигнальные линии. Однако в китайских адаптерах или неоригинальных кабелях цвета могут не соответствовать стандартам. Всегда дублируйте проверку мультиметром. Для разъемов USB Type-C, где пины симметричны, используйте распиновку по спецификации: контакты A4/A9 – VBUS (+5 В), A1/A12 – GND, а A6/A7 – линии данных. Ошибка в подключении может привести к короткому замыканию или выходу из строя устройства.

Физическая блокировка неправильного подключения – ключевой элемент конструкции разъемов. Например, в разъемах Molex для жестких дисков ключ (выступ на корпусе) исключает переполюсовку. Если разъем не имеет механической защиты, нанесите метки самостоятельно: маркером или термоусадочной трубкой с цветовой кодировкой. Для часто используемых разъемов (например, JST-XH) создайте шаблон из картона или пластика с вырезами под каждый пин – это ускорит правильное подключение и снизит риск ошибок.

При работе с многоконтактными разъемами (например, 40-пиновыми FFC-кабелями) используйте лупу или микроскоп. На некоторых разъемах номера пинов нанесены микроскопическим шрифтом на пластике или металлических контактах. Если маркировка отсутствует, фотографируйте разъем с высоким разрешением и увеличивайте изображение на экране. Для разъемов с шагом 0,5 мм или меньше применяйте игольчатые щупы мультиметра – стандартные щупы не обеспечат надежный контакт.

В сложных системах (например, автомобильных блоках управления) пины могут быть зашифрованы. Например, в разъеме ECU контакт №30 может быть помечен как «IGN» (зажигание), а №15 – как «BAT» (постоянное питание от аккумулятора). Без схемы определить назначение невозможно. В таких случаях обращайтесь к базам данных, таким как ETIM или WDS для автомобилей, или к репозиториям GitHub для открытых проектов электроники. Если разъем встречается редко, ищите аналоги в форумах – пользователи часто делятся распиновкой для недокументированных устройств.

Последний шаг – верификация. Подключив разъем, проверьте отсутствие нагрева проводов, искрения или нештатного поведения устройства. В автомобилях используйте диагностический сканер для проверки ошибок в ЭБУ. В электронике измеряйте потребляемый ток – превышение номинальных значений указывает на неправильное подключение. Зафиксируйте результаты проверки в блокноте или цифровом документе: это сэкономит время при повторном подключении и поможет коллегам избежать тех же ошибок.
