Мигающая лампа на 220В – простой, но эффективный способ привлечь внимание или создать декоративный эффект. В основе схемы лежит использование неоновой лампы или светодиода с токоограничивающим резистором и конденсатором, который задаёт частоту мигания. Для сборки потребуется минимум компонентов: резистор на 1 МОм, конденсатор 0,47–1 мкФ (на напряжение не ниже 400В), динистор DB3 или аналогичный, и симистор BT136.
Частота мигания зависит от ёмкости конденсатора и сопротивления резистора. При 0,47 мкФ и 1 МОм лампа будет мигать примерно 1–2 раза в секунду. Увеличение ёмкости до 1 мкФ замедлит частоту до 0,5–1 Гц. Важно использовать конденсатор с рабочим напряжением не ниже 400В, чтобы избежать пробоя при сетевых скачках.
Схема подключается параллельно нагрузке (лампе накаливания или светодиодной лампе с драйвером). Симистор управляет током через лампу, а динистор открывает его при достижении напряжения на конденсаторе ~30В. Для стабильной работы рекомендуется использовать симистор с током не менее 4А и напряжением 600В, например, MAC97A6 или TIC206M.
При сборке избегайте прямого контакта с сетевым напряжением. Все соединения должны быть изолированы термоусадочной трубкой или изолентой. Перед включением проверьте схему на короткое замыкание мультиметром. Если лампа не мигает, проверьте полярность подключения динистора и симистора, а также номиналы компонентов.
Какие компоненты нужны для сборки мигающей лампы на 220В
Основой схемы служит симистор, например, BT136-600E или аналогичный с током не менее 4 А и напряжением 600 В. Он управляет подачей тока на лампу, обеспечивая плавное или резкое включение в зависимости от параметров цепи. Без симистора схема не сможет коммутировать нагрузку на переменном токе, а неправильный выбор приведёт к перегреву или выходу из строя.
Для задания частоты мигания потребуется неполярный конденсатор ёмкостью 0,47–1 мкФ на напряжение 400 В или выше. Конденсатор накапливает и отдаёт заряд, определяя временные интервалы работы схемы. Использование компонента с меньшим рабочим напряжением вызовет пробой, а слишком большая ёмкость замедлит мигание до неприемлемых значений.
Резисторы ограничивают ток и задают временные характеристики. Для базовой схемы понадобятся: токоограничивающий резистор 10–47 кОм (0,25 Вт) для цепи управления симистора и резистор 100–470 кОм (0,5 Вт) для зарядки конденсатора. Точные значения зависят от желаемой частоты мигания – увеличение сопротивления замедляет процесс, уменьшение ускоряет.
Динистор DB3 или его аналог (например, HT-32) запускает симистор при достижении определённого напряжения на конденсаторе. Без него схема не сможет формировать импульсы управления. Динистор должен выдерживать напряжение не ниже 32 В, иначе он сработает преждевременно или выйдет из строя при первом же включении.
В качестве нагрузки подойдёт любая лампа накаливания мощностью до 100 Вт или светодиодная лампа с драйвером, совместимым с регулировкой яркости. Лампы накаливания предпочтительнее – они менее чувствительны к скачкам напряжения, возникающим при мигании. Светодиодные лампы без встроенного драйвера с диммированием могут мерцать неравномерно или выйти из строя.
Как правильно подключить реле времени или таймер к лампе
Реле времени или таймер – ключевой элемент для автоматизации мигающей лампы на 220В. Выбор устройства зависит от требуемой точности и функционала: механические таймеры подходят для простых циклов включения/выключения с шагом 15–30 минут, электронные – для программирования сложных алгоритмов с точностью до секунды. Перед подключением проверьте максимальную нагрузку реле: большинство бытовых моделей рассчитаны на 10–16А, чего достаточно для ламп мощностью до 3,5 кВт.
Отключите питание на вводном автомате перед началом работ. Подключение выполняется через распределительную коробку или напрямую к клеммам таймера. Фазный провод (L) подводится к входной клемме реле, обозначенной как «IN» или «L». Нейтраль (N) проходит транзитом, если таймер не требует отдельного питания, или подключается к соответствующей клемме для моделей с электронным управлением. Заземление (PE) подсоединяется к корпусу прибора, если он металлический.
Выходная цепь таймера формируется через клеммы «OUT» или «LOAD». К ним подключается фазный провод, идущий к лампе. Нейтраль и заземление лампы соединяются напрямую с соответствующими проводами сети, минуя реле. Для механических таймеров с вращающимся диском убедитесь, что контакты замыкаются в нужном положении – проверьте это мультиметром в режиме прозвонки.
Электронные таймеры требуют предварительной настройки. Изучите инструкцию: большинство моделей программируются через кнопки на лицевой панели или с помощью пульта ДУ. Задайте время включения и выключения, интервалы мигания (если поддерживается) и дни недели. Для лампы с частотой мигания 1–2 Гц используйте таймеры с функцией «импульсный режим» или подключите дополнительное реле с задержкой, чтобы избежать перегрева контактов.
При подключении к сети 220В используйте провода сечением не менее 1,5 мм² для нагрузки до 3 кВт. Для большей мощности или при длине линии свыше 10 метров увеличьте сечение до 2,5 мм². Соединения выполняйте с помощью клеммников WAGO или пайки с последующей изоляцией термоусадочной трубкой. Скрутки без дополнительной фиксации недопустимы – они окисляются и приводят к перегреву.
После монтажа проверьте схему под напряжением. Включите автомат и активируйте таймер. Лампа должна загораться и гаснуть согласно заданному алгоритму. Если реле не срабатывает, проверьте наличие питания на входных клеммах, правильность подключения фазы и нейтрали, а также исправность самого устройства. Для электронных таймеров убедитесь, что батарея резервного питания (если есть) заряжена – при ее разряде настройки могут сбрасываться.
Для защиты от скачков напряжения установите перед таймером варистор на 470В или модуль защиты от импульсных перенапряжений (УЗИП). Это особенно важно для электронных реле, чувствительных к помехам. При использовании ламп накаливания или галогенных ламп учитывайте пусковые токи – они в 10–15 раз превышают номинальные, что может привести к подгоранию контактов реле. В таких случаях применяйте реле с запасом по току или промежуточное контакторное реле.
При эксплуатации регулярно проверяйте состояние контактов таймера. Механические реле требуют смазки подвижных частей каждые 6 месяцев (используйте силиконовую смазку), электронные – очистки от пыли. Если лампа мигает неравномерно, замените реле или проверьте стабильность напряжения в сети. Для сложных схем с несколькими лампами используйте многоканальные таймеры или программируемые логические контроллеры (ПЛК), чтобы избежать перегрузки одного реле.

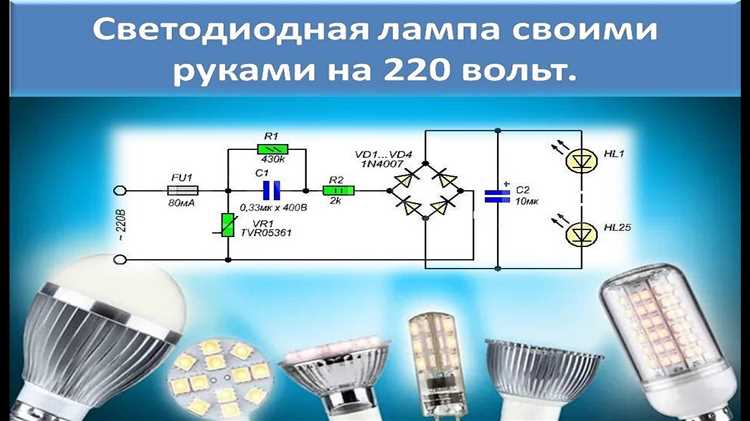

Пошаговая инструкция по пайке схемы на макетной плате
Как выбрать подходящий резистор и конденсатор для мигающего режима
Для схемы мигающей лампы на 220В ключевую роль играет времязадающая цепь, состоящая из резистора и конденсатора. Частота мигания определяется постоянной времени τ = R × C, где R – сопротивление в омах, C – ёмкость в фарадах. При типичных значениях R = 1 МОм и C = 1 мкФ τ составит 1 секунду, что обеспечит частоту около 0,5 Гц (один импульс в 2 секунды). Для ускорения мигания уменьшайте R или C, но не ниже 100 кОм и 0,1 мкФ – иначе схема станет нестабильной из-за влияния паразитных параметров.
Резистор выбирайте с мощностью не менее 0,5 Вт, чтобы избежать перегрева. Для 220В подойдут металлоплёночные или углеродные резисторы с допуском ±5%. Если схема работает в импульсном режиме, учитывайте пиковое напряжение на резисторе – оно может достигать 310В (амплитудное значение сети). При R = 1 МОм ток через резистор составит ~0,22 мА, что безопасно, но при меньших сопротивлениях (например, 100 кОм) ток возрастёт до 2,2 мА, требуя резистора на 1 Вт.
Конденсатор должен быть неполярным и рассчитан на напряжение не ниже 400В. Оптимальный выбор – плёночные конденсаторы типа MKP или MKT, устойчивые к высоким напряжениям и температурным колебаниям. Керамические конденсаторы не подходят из-за низкой стабильности ёмкости при переменном напряжении. Для частоты мигания 1 Гц (τ = 0,5 с) используйте C = 0,47 мкФ при R = 1 МОм или C = 1 мкФ при R = 470 кОм.
Избегайте электролитических конденсаторов – они поляризованы и выйдут из строя при обратной полярности. Если схема содержит выпрямитель, допустимо использовать электролит на 470 мкФ × 400В, но только в фильтрующей цепи, а не в времязадающей. Проверяйте ESR (эквивалентное последовательное сопротивление) конденсатора: высокий ESR (>1 Ом) исказит временные характеристики, особенно при малых R.
Для точной настройки частоты мигания используйте подстроечный резистор на 1 МОм в комбинации с постоянным резистором на 470 кОм. Это позволит регулировать τ в пределах 0,5–1,5 с без замены конденсатора. При монтаже располагайте резистор и конденсатор как можно ближе к управляющему элементу (например, тиристору или транзистору), чтобы минимизировать влияние паразитных ёмкостей и индуктивностей проводников.
Тестируйте схему с лампой накаливания мощностью 25–60 Вт – светодиодные лампы могут некорректно работать из-за особенностей драйверов. Если мигание неравномерное, проверьте форму сигнала на конденсаторе осциллографом: пилообразная форма указывает на правильную работу, а искажения – на неверный выбор R или C. Для увеличения яркости вспышек уменьшайте R до 220 кОм, но следите за нагревом резистора и током через лампу.
Проверка работоспособности схемы перед подключением к сети
Перед подачей напряжения 220В соберите схему на макетной плате или изолированной поверхности, используя понижающий трансформатор (например, 12В) или лабораторный блок питания. Проверьте полярность подключения диодов и электролитических конденсаторов – ошибка приведёт к выходу из строя компонентов. Для схем с тиристорами или симисторами убедитесь, что управляющий электрод подключён через резистор номиналом 100–500 Ом, иначе элемент сгорит при первом же импульсе.
Основные этапы проверки:
- Измерьте мультиметром сопротивление между фазным и нулевым проводом на входе схемы – оно должно быть не менее 1 МОм в выключенном состоянии. Если значение ниже, ищите короткое замыкание в монтаже или неисправный компонент.
- Подайте пониженное напряжение (12–36В) и проконтролируйте ток потребления – для стандартной схемы с лампой накаливания 60 Вт он не должен превышать 50 мА в режиме «выключено».
- Проверьте работу генератора импульсов (например, на микросхеме NE555) осциллографом: частота должна соответствовать расчётной (обычно 0,5–2 Гц), амплитуда – не менее 5В для надёжного открытия ключевого элемента.
Особое внимание уделите изоляции: все соединения должны быть выполнены термоусадочной трубкой или изолентой, а пайка – без наплывов припоя, способных замкнуть соседние дорожки. Если схема содержит оптопару (например, MOC3021), убедитесь, что её вход и выход гальванически развязаны – прозвоните цепи на отсутствие проводимости между ними. При обнаружении утечек замените оптопару или проверьте монтаж на наличие флюса.
После успешной проверки на пониженном напряжении отключите питание, замените понижающий трансформатор на штатное подключение 220В и повторите измерения. Включайте схему через автоматический выключатель на 1–2 А с функцией защиты от короткого замыкания. Первое включение выполняйте кратковременно (1–2 секунды), наблюдая за лампой и компонентами – отсутствие дыма, искр или запаха гари подтвердит корректность сборки.

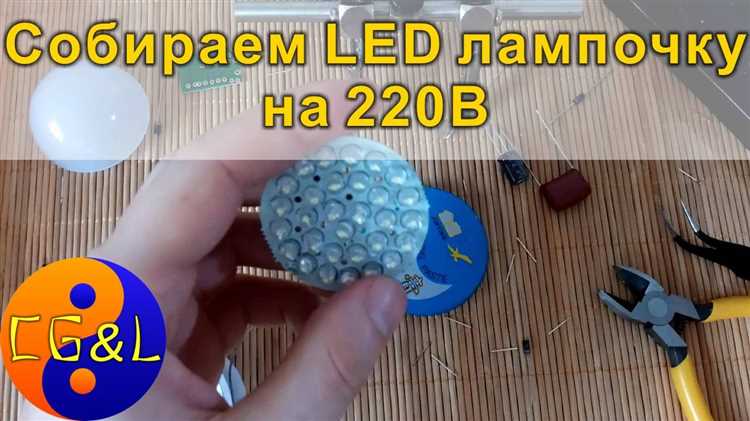

Монтаж готовой схемы в корпус и подключение к патрону лампы
Выберите корпус с минимальными габаритами, но достаточным для размещения платы и компонентов. Оптимальные варианты: пластиковые распределительные коробки 60×60×40 мм или алюминиевые корпуса от старых электронных устройств. Перед монтажом проверьте внутренний объем – расстояние между платой и стенками должно быть не менее 5 мм для предотвращения пробоя на корпус при напряжении 220 В.
Закрепите плату внутри корпуса на диэлектрических стойках или винтах с изолирующими втулками. Используйте текстолитовые или фторопластовые прокладки толщиной 2–3 мм. Если корпус металлический, обязательно заземлите его через отдельный провод сечением не менее 1,5 мм², подключив к шине PE в электрощитке. Для пластиковых корпусов заземление не требуется, но убедитесь в отсутствии трещин и сколов.
Подключение к патрону лампы выполняйте гибким проводом ПВС 2×0,75 мм² или аналогичным с двойной изоляцией. Соблюдайте полярность: фазный провод (коричневый или красный) подключите к центральному контакту патрона, нулевой (синий) – к резьбовой части. Для надежности используйте наконечники НШВИ или пайку с последующей термоусадкой. Длина проводов от платы до патрона не должна превышать 15 см – это снизит риск наводок и потерь напряжения.
- Перед окончательной сборкой проверьте схему на работоспособность: подайте 220 В через лампу накаливания 40–60 Вт (в качестве балласта) и убедитесь в стабильном мигании.
- Закройте корпус крышкой, предварительно проделав отверстия для проводов. Используйте резиновые уплотнители или герметик для защиты от пыли и влаги, если устройство будет эксплуатироваться в неотапливаемых помещениях.
Для крепления корпуса к патрону или стене используйте металлические хомуты или пластиковые клипсы. Избегайте прямого контакта корпуса с горючими материалами – выдерживайте зазор не менее 10 мм. Если схема устанавливается в светильник с металлическим абажуром, зафиксируйте корпус на диэлектрической подложке (например, стеклотекстолите) толщиной 3–5 мм.
После монтажа проведите испытание под нагрузкой в течение 30 минут. Контролируйте температуру корпуса – она не должна превышать 50 °C. Если наблюдается перегрев, увеличьте площадь радиатора симистора или добавьте вентиляционные отверстия диаметром 3–4 мм в крышке корпуса. При первом включении используйте автоматический выключатель на 6 А для защиты от короткого замыкания.
Типичные ошибки при сборке и способы их устранения
Первая распространённая ошибка – неправильный подбор номиналов резисторов и конденсаторов. Например, использование резистора на 1 кОм вместо требуемых 10 кОм в цепи заряда конденсатора приводит к слишком быстрому миганию лампы или её постоянному свечению. Конденсатор ёмкостью 1 мкФ вместо 10 мкФ снижает время задержки до долей секунды, что делает эффект незаметным. Проверяйте расчёты по формуле T = R × C, где T – время в секундах, R – сопротивление в омах, C – ёмкость в фарадах. Для стандартной схемы на неоновой лампе оптимальные значения: R = 1 МОм, C = 1 мкФ.
Четвёртая ошибка – использование неподходящих диодов или тиристоров. Например, замена диода 1N4007 на 1N4148 приводит к его пробою из-за превышения допустимого обратного напряжения (1N4148 выдерживает 100 В, а 1N4007 – 1000 В). Тиристоры типа MCR100-6 не подходят для схем с током более 0,8 А – для ламп накаливания мощностью 60 Вт требуется тиристор на 3 А, например BT136. Всегда сверяйте параметры компонентов с требованиями схемы: максимальное обратное напряжение, прямой ток, скорость переключения.
Пятая ошибка – неправильное подключение к сети. Фазный провод должен идти через выключатель и схему, а нулевой – напрямую к лампе. Если перепутать фазу и ноль, схема может работать нестабильно или вовсе не запуститься. Перед первым включением проверьте правильность монтажа индикаторной отвёрткой: при выключенном выключателе фаза не должна присутствовать на лампе. Для дополнительной безопасности установите предохранитель на 1 А в разрыв фазного провода – он защитит схему от короткого замыкания и перегрузки.
