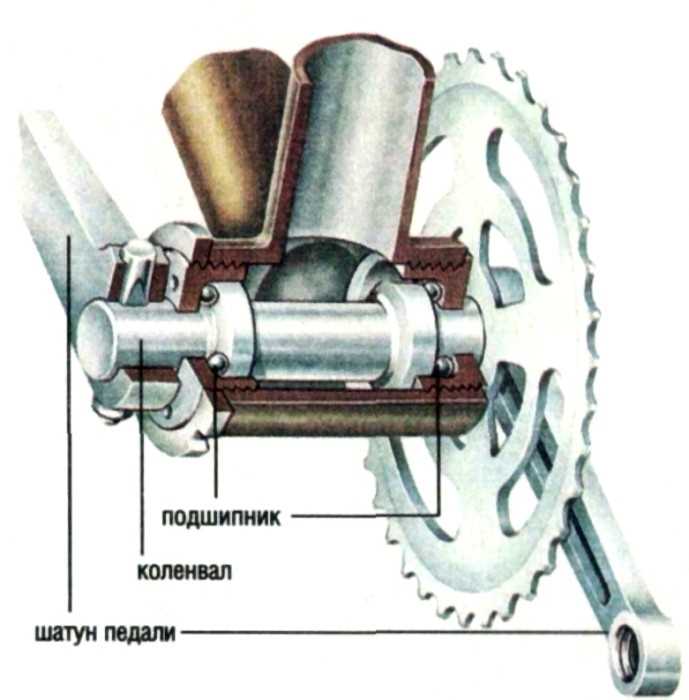

Запрессовка подшипника на вал якоря – операция, требующая точности до 0,01–0,03 мм. Превышение допустимого натяга на 10–15% приводит к деформации внутреннего кольца, снижению ресурса на 30–40% и риску заклинивания. Основные методы: механический, термический и гидравлический. Выбор зависит от материала вала (сталь 45, 40Х, нержавеющая сталь), типа подшипника (шариковый, роликовый, игольчатый) и условий эксплуатации (температура, вибрация, нагрузка).
Механическая запрессовка выполняется с помощью пресса или оправки. Усилие запрессовки для подшипника 6205 (внутренний диаметр 25 мм) составляет 2,5–3,5 кН. При использовании молотка ударная нагрузка не должна превышать 50% от расчетного усилия – это предотвращает микротрещины в кольце. Оправка должна контактировать только с внутренним кольцом, иначе возникает перекос, увеличивающий радиальное биение до 0,05 мм. Для контроля используют индикатор часового типа с ценой деления 0,01 мм.
Термический метод применяется при натягах свыше 0,05 мм. Нагрев подшипника до 80–120°C (для стальных колец) расширяет внутренний диаметр на 0,02–0,04 мм, что упрощает установку. Охлаждение вала жидким азотом (−196°C) дает аналогичный эффект, но требует защиты от конденсата. Время выдержки при нагреве – 10–15 минут на каждые 20 мм диаметра. Перегрев свыше 150°C снижает твердость стали на 10–15 HRC, что недопустимо для высоконагруженных узлов.
Гидравлическая запрессовка используется для крупногабаритных подшипников (диаметр свыше 100 мм). Давление масла в зоне контакта достигает 200–300 МПа, что обеспечивает равномерное распределение нагрузки. Преимущество метода – отсутствие ударных воздействий, но требуется специальное оборудование и контроль герметичности. После установки проверяют осевой люфт: для радиальных подшипников он не должен превышать 0,02–0,05 мм, для конических – 0,01–0,03 мм.
Ключевые ошибки: запрессовка через наружное кольцо (приводит к повреждению сепаратора), неравномерный нагрев (вызывает перекос), отсутствие смазки (увеличивает трение на 20–30%). Для подшипников с пластиковыми сепараторами (например, полиамидными) температура нагрева ограничена 100°C. После установки проводят обкатку на пониженных оборотах (30–50% от номинальных) в течение 10–15 минут для проверки равномерности вращения.
Выбор инструмента для запрессовки подшипника на вал
Для запрессовки подшипников диаметром до 50 мм оптимальны гидравлические прессы с усилием от 5 до 20 тонн. Модели с регулируемым ходом штока, например, Enerpac RC-106 или Simplex P-80, позволяют контролировать скорость нагружения, снижая риск перекоса. При работе с прецизионными подшипниками класса точности P5 и выше рекомендуется использовать прессы с цифровым манометром для точного дозирования усилия.
Механические винтовые прессы подходят для мелкосерийного производства или ремонта. Их преимущество – отсутствие гидравлики, что упрощает обслуживание. Для валов диаметром 20–80 мм эффективны прессы с ручным приводом, такие как JET J-AP-2 или Strongway 12-Ton. Ключевой параметр – шаг резьбы винта: при шаге 2–3 мм обеспечивается плавное приложение нагрузки, критичное для подшипников с тонкостенными обоймами.
При запрессовке крупногабаритных подшипников (внутренний диаметр свыше 100 мм) применяют гидравлические домкраты с опорными плитами. Например, домкрат Hi-Force HLS-50 с усилием 50 тонн и ходом 150 мм позволяет равномерно распределять нагрузку по всей торцевой поверхности подшипника. Для предотвращения деформации вала используют промежуточные втулки из закаленной стали с твердостью не менее 55 HRC.
Ручные съемники с обратным захватом, такие как OTC 7394A или Lisle 58400, пригодны для запрессовки подшипников в труднодоступных местах. Их конструкция исключает радиальные нагрузки на вал, что важно при работе с тонкостенными или полыми валами. Для подшипников с уплотнениями или защитными шайбами выбирают съемники с регулируемыми лапами, чтобы избежать повреждения уплотнительных кромок.
Термические методы запрессовки требуют индукционных нагревателей или масляных ванн. Индукторы типа SKF TIH 030m нагревают подшипник до 110–120°C за 3–5 минут, обеспечивая равномерное расширение металла. Для валов из нержавеющей стали или титана нагрев ограничивают 80°C, чтобы избежать изменения структуры материала. При использовании масляных ванн температура контролируется термопарой с точностью ±2°C.
Ударные инструменты, включая молотки и кувалды, допустимы только для подшипников с внутренним диаметром до 30 мм и при условии применения оправок из мягких металлов (латунь, бронза). Даже в этом случае энергия удара не должна превышать 10 Дж, иначе возникает риск микротрещин в обойме. Для контроля силы удара используют динамометрические молотки, например, Stahlwille 730/10.
При выборе инструмента учитывают материал вала и подшипника. Для валов из закаленной стали (твердость 45–55 HRC) применяют прессы с плавным нарастанием усилия, чтобы избежать смятия посадочных поверхностей. Для подшипников из керамики или композитов используют только гидравлические прессы с программируемым усилием, так как хрупкие материалы чувствительны к ударным нагрузкам. В любом случае инструмент должен обеспечивать соосность приложения силы не хуже 0,05 мм на 100 мм длины вала.

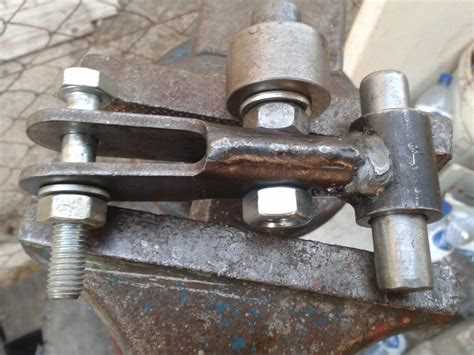

Подготовка поверхностей якоря и подшипника перед установкой
Перед запрессовкой подшипника на вал якоря проверьте посадочные поверхности на отсутствие заусенцев, коррозии и механических повреждений. Даже микроскопические дефекты приводят к неравномерному распределению нагрузки, ускоренному износу и снижению ресурса узла. Используйте лупу с 10-кратным увеличением для визуального контроля – особенно в зонах перехода диаметров и шпоночных пазов. При обнаружении неровностей удалите их мелкозернистой наждачной бумагой (зернистость P600–P1000) или полировочной пастой, избегая изменения геометрии вала.
Очистите поверхности от смазки, пыли и металлической стружки с помощью безворсовой салфетки, смоченной в изопропиловом спирте (концентрация не менее 95%). Для удаления стойких загрязнений примените ультразвуковую ванну с щелочным раствором (температура 50–60°C, время обработки 5–10 минут). После очистки просушите детали сжатым воздухом под давлением 2–3 бар, направляя поток под углом 45° к поверхности, чтобы избежать попадания влаги в микротрещины.
Измерьте диаметры посадочных мест якоря и внутреннего кольца подшипника с точностью до 0,001 мм. Для вала используйте микрометр с плоскими наконечниками, для отверстия подшипника – нутромер с индикатором часового типа. Допустимое отклонение от номинального размера не должно превышать 5 мкм для прецизионных подшипников (класс точности P5 и выше) и 10 мкм для стандартных (класс P0). При превышении допусков выполните доводку поверхностей хонингованием или притиркой с применением алмазной пасты.
Нанесите на посадочные поверхности тонкий слой консервационной смазки (например, Shell Ensis 220 или Molykote G-N Metal Assembly Paste) для защиты от коррозии и облегчения монтажа. Смазку распределяйте равномерно, избегая избытка – толщина слоя не должна превышать 5 мкм. Для подшипников с пластичной смазкой внутри (например, закрытого типа) используйте только антикоррозийные составы, совместимые с материалом сепаратора (полиамид, сталь, латунь).
Проверьте соосность посадочных мест на валу и в корпусе. Допустимое радиальное биение не должно превышать 0,02 мм для валов диаметром до 50 мм и 0,03 мм для валов свыше 50 мм. При превышении этих значений выполните правку вала на токарном станке с последующим шлифованием. Для контроля используйте индикатор часового типа с ценой деления 0,001 мм, закреплённый на суппорте станка.
Перед установкой подшипника убедитесь, что температура якоря и подшипника одинакова – разница более 5°C приводит к неравномерному расширению металла и затрудняет запрессовку. При необходимости выдержите детали в одном помещении не менее 2 часов. Для подшипников с полимерными сепараторами или уплотнениями избегайте нагрева свыше 80°C – это вызывает деформацию пластика и потерю герметичности.
Методы нагрева и охлаждения при запрессовке подшипников
Охлаждение вала жидким азотом (−196°C) или сухим льдом (−78°C) сокращает его диаметр на 0,1–0,3 мм, упрощая посадку подшипника. Метод эффективен для валов из нержавеющей стали и титана, где нагрев недопустим из-за низкой теплопроводности. Время выдержки в охладителе – 1–3 минуты на каждые 10 мм диаметра вала. После извлечения вал быстро устанавливают в подшипник, избегая конденсации влаги. Для предотвращения термического шока разница температур между деталями не должна превышать 200°C. Охлаждение не применяют для подшипников с пластиковыми сепараторами – резкий перепад температур вызывает их растрескивание.

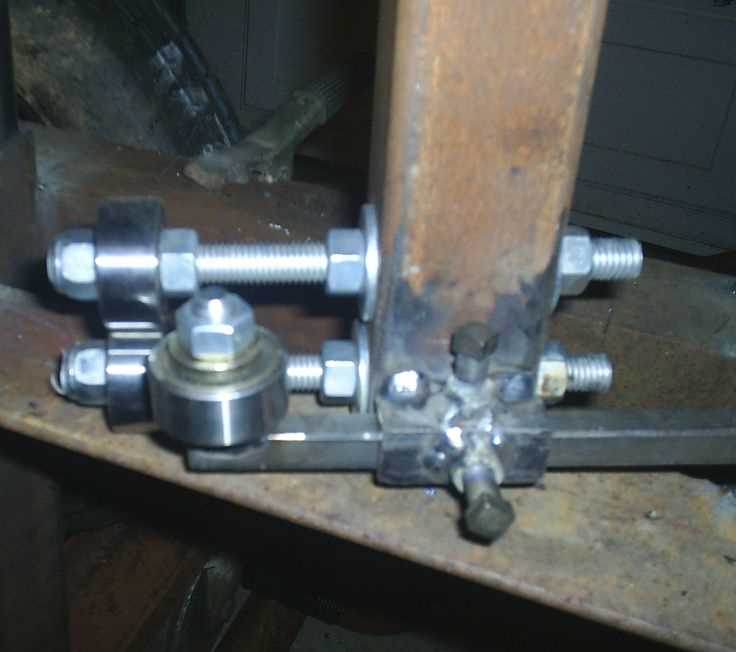

Техника равномерного приложения усилия при монтаже
Равномерное распределение усилия при запрессовке подшипника на якорь критически важно для предотвращения перекосов и деформации посадочных поверхностей. Даже незначительное смещение в 0,02–0,05 мм может привести к преждевременному износу или заклиниванию подшипника. Для контроля используют гидравлические или механические прессы с регулируемой скоростью подачи (оптимально 1–3 мм/с), оснащённые манометрами для мониторинга давления. При ручной запрессовке применяют динамометрические ключи с диапазоном 20–150 Н·м, адаптированные под конкретный типоразмер подшипника.
Перед началом монтажа проверяют соосность якоря и подшипника с помощью индикатора часового типа (погрешность не более 0,01 мм). Если отклонение превышает допустимые значения, используют центрирующие приспособления – например, конусные оправки с углом 10–15° или разрезные втулки из бронзы. Запрессовку начинают с предварительного нагружения (30–50% от расчётного усилия), чтобы исключить резкие удары и обеспечить плавное вхождение подшипника в посадочное место.
Для подшипников с внутренним диаметром свыше 50 мм рекомендуется применять метод «ступенчатого нагружения»: усилие увеличивают поэтапно с шагом 10–15% от номинального, выдерживая паузу 5–10 секунд на каждом этапе. Это позволяет компенсировать упругие деформации материала и избежать локальных перенапряжений. При работе с крупногабаритными подшипниками (например, серии 62 или 63) используют термический метод – нагрев подшипника до 80–120°C в масляной ванне или индукционном нагревателе, что снижает требуемое усилие на 30–40%.
Контроль качества запрессовки проводят по трём параметрам: глубине посадки (допуск ±0,05 мм), отсутствию зазоров при проверке щупом 0,03 мм и равномерности вращения (биение не более 0,02 мм). Для подшипников с коническим отверстием используют гидравлические гайки с давлением 50–200 МПа, обеспечивающие точное позиционирование. В случае обнаружения перекоса запрессовку немедленно прекращают – повторный монтаж допускается только после полного демонтажа и повторной подготовки поверхностей.
Инструмент для запрессовки должен соответствовать классу точности не ниже H7/h6. При работе с подшипниками из керамики или высокоуглеродистой стали применяют оправки из закалённой стали (HRC 58–62) с полированной поверхностью (Ra ≤ 0,4 мкм), чтобы исключить микроцарапины. Для серийного производства используют автоматизированные прессы с ЧПУ, оснащённые датчиками силы и положения, что позволяет снизить разброс параметров до 0,01 мм. После монтажа проводят термостабилизацию при 150–180°C в течение 2–4 часов для снятия внутренних напряжений.
Контроль соосности и глубины посадки подшипника
Соосность подшипника относительно оси якоря критична для равномерного распределения нагрузки и предотвращения преждевременного износа. Допустимое отклонение соосности не должно превышать 0,02 мм на 100 мм длины вала. Для проверки используют индикатор часового типа с ценой деления 0,01 мм, закреплённый на магнитной стойке. Измерения проводят в трёх точках по окружности наружного кольца подшипника при медленном вращении якоря вручную. Разница показаний индикатора более 0,03 мм указывает на необходимость повторной запрессовки с корректировкой положения.
Глубину посадки контролируют с помощью штангенциркуля или специального шаблона, соответствующего конструкторской документации. Для радиальных шарикоподшипников с диаметром вала до 50 мм глубина посадки должна составлять 90–95% от ширины внутреннего кольца. Например, для подшипника 6205 (ширина кольца 15 мм) допустимый диапазон – 13,5–14,25 мм. Превышение этих значений приводит к деформации сепаратора, недостаточная глубина – к проворачиванию кольца на валу.
При запрессовке конических роликоподшипников (серия 30200, 30300) глубину посадки определяют по осевому смещению внутреннего кольца относительно исходного положения. Для подшипника 30206 (диаметр вала 30 мм) смещение должно составлять 0,05–0,1 мм. Контроль осуществляют щупом или микрометром, измеряя зазор между торцом кольца и базовой поверхностью вала до и после запрессовки. Отклонение более ±0,02 мм требует демонтажа и повторной установки с регулировкой усилия.
Для прецизионных узлов (например, шпинделей станков) соосность проверяют лазерным центровщиком с погрешностью не более 0,005 мм. Прибор настраивают по эталонному валу, после чего сравнивают показания для запрессованного подшипника. Допустимое радиальное биение наружного кольца – не более 0,01 мм. Если биение превышает норму, якорь устанавливают в центрах токарного станка и корректируют положение подшипника индикаторным приспособлением с микрометрической подачей.
После контроля соосности и глубины проводят проверку осевого люфта подшипника. Для радиально-упорных подшипников (серия 7200, 7300) допустимый люфт составляет 0,02–0,06 мм. Измерение выполняют динамометрическим ключом с усилием 5–10 Н·м, фиксируя смещение наружного кольца относительно внутреннего. Превышение люфта указывает на недостаточную глубину посадки или деформацию дорожек качения, что требует замены подшипника и повторной запрессовки с соблюдением технологических параметров.

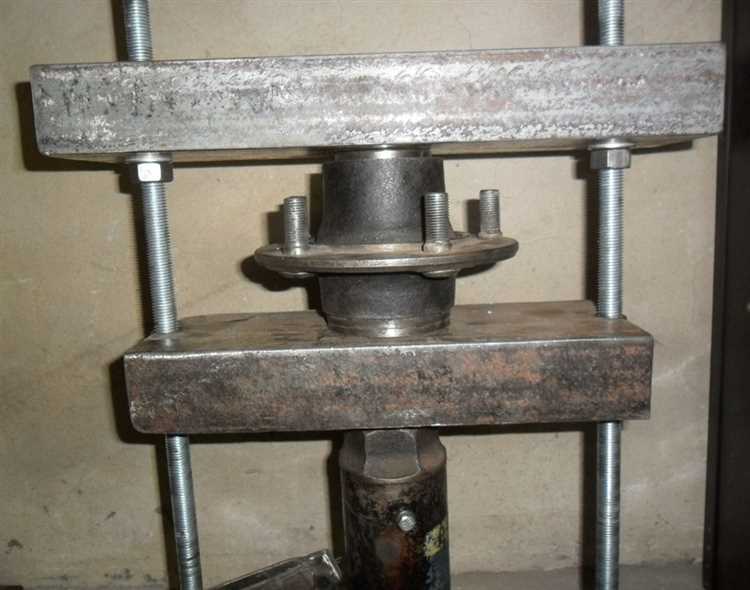

Использование прессовых оправок и направляющих втулок
Прессовые оправки и направляющие втулки – ключевые инструменты для точной и безопасной запрессовки подшипников на вал якоря. Их применение исключает перекос, деформацию дорожек качения и повреждение сепаратора. Оправки изготавливают из закаленной стали (HRC 58–62) с допуском посадки h6 или h7, что обеспечивает минимальный зазор между инструментом и внутренним кольцом подшипника. Для подшипников с внутренним диаметром до 50 мм рекомендуется использовать оправки с фаской 1×45° на торце, предотвращающей задиры при запрессовке.
Направляющие втулки решают проблему несоосности вала и подшипника. Они центрируют подшипник относительно вала и распределяют усилие пресса равномерно по торцу внутреннего кольца. Втулки проектируют с учетом:
- диаметра вала (допуск g6 или f7 для скользящей посадки);
- толщины стенки (не менее 5 мм для валов диаметром до 30 мм);
- материала – сталь 40Х или аналог с термообработкой.
При запрессовке подшипников с уплотнениями втулки оснащают резиновыми демпферами, чтобы избежать повреждения защитных шайб.
Технология запрессовки с оправками и втулками требует соблюдения последовательности:
- Очистка вала и подшипника от смазки и загрязнений (использовать безворсовые салфетки и спирт).
- Установка направляющей втулки на вал с проверкой соосности (допустимое отклонение – не более 0,02 мм на 100 мм длины).
- Размещение подшипника на втулке и центровка оправки по внутреннему кольцу.
- Плавное приложение усилия пресса (скорость запрессовки – 2–5 мм/с) с контролем по манометру (для гидравлических прессов) или динамометрическим ключом.
Для подшипников с коническим отверстием применяют разрезные оправки с регулируемым диаметром, компенсирующие угловое смещение.
Ошибки при выборе оправок и втулок приводят к браку. Например, использование оправки с завышенным диаметром (более +0,02 мм к номиналу) вызывает заклинивание подшипника на валу. Недостаточная твердость материала втулки (менее HRC 55) ведет к ее деформации и перекосу подшипника. После запрессовки проверяют радиальное биение (допуск – не более 0,01 мм для высокооборотных якорей) и осевой люфт (для шариковых подшипников – 0,02–0,05 мм). При обнаружении отклонений запрессовку повторяют с новым инструментом.
Типичные ошибки при запрессовке и способы их избежать
Наиболее распространённые ошибки при запрессовке подшипников на якорь связаны с нарушением технологии и неверным выбором инструмента. К ним относятся:
- Перекос подшипника при установке – возникает из-за неравномерного приложения силы или отсутствия направляющей оправки. Даже минимальный перекос (0,05–0,1 мм) приводит к деформации дорожек качения, повышенному шуму и сокращению ресурса на 30–50%. Для предотвращения используйте пресс с центрирующим приспособлением или оправку, диаметр которой на 0,1–0,2 мм меньше наружного кольца подшипника.
- Превышение допустимого усилия запрессовки – стандартные радиальные подшипники требуют давления 5–15 кН в зависимости от размера, а превышение на 20% вызывает микротрещины в кольцах. Контролируйте усилие динамометрическим ключом или гидравлическим прессом с манометром. Для подшипников с пластиковой сепарацией (например, серии 6200) максимальное усилие не должно превышать 8 кН.
- Загрязнение посадочных поверхностей – частицы размером 5–10 мкм увеличивают износ на 40%. Перед установкой очищайте вал и подшипник безворсовой салфеткой, смоченной в спирте или бензине «Калоша», и наносите тонкий слой консистентной смазки (например, Литол-24) для защиты от коррозии.
- Неправильный нагрев подшипника – перегрев свыше 120°C для стальных подшипников и 80°C для пластиковых ведёт к отпуску металла и потере твёрдости. Используйте индукционный нагреватель с терморегулятором или масляную ванну с контролем температуры. Время нагрева не должно превышать 5–7 минут для подшипников диаметром до 50 мм.
Ошибки, связанные с игнорированием конструктивных особенностей якоря, часто остаются незамеченными до выхода оборудования из строя. Например, запрессовка подшипника на вал с гальваническим покрытием (хром, никель) без учёта толщины слоя приводит к заклиниванию из-за уменьшения посадочного диаметра на 0,02–0,05 мм. Перед установкой измеряйте диаметр вала микрометром с точностью 0,01 мм и сравнивайте с чертежом. При запрессовке на ступенчатый вал используйте оправку с буртиком, исключающую смещение подшипника за пределы посадочной зоны. Для якорей с полым валом (например, в электродвигателях серии АИР) применяйте разжимные оправки, предотвращающие деформацию стенок. После запрессовки проверяйте радиальное биение подшипника индикатором часового типа – допуск не должен превышать 0,03 мм для высокооборотных узлов (свыше 3000 об/мин).
