Какие датчики холла стоят в мотор колесе

Мотор-колеса с бесколлекторными двигателями (BLDC) требуют точного позиционирования ротора для эффективной работы. Датчики Холла – ключевые компоненты, обеспечивающие синхронизацию фаз и коммутацию тока. В зависимости от конструкции мотор-колеса применяются три основных типа датчиков: аналоговые, цифровые и интегральные. Каждый из них имеет специфические характеристики, влияющие на точность, надежность и стоимость системы.

Аналоговые датчики Холла генерируют непрерывный сигнал, пропорциональный магнитному полю. Их преимущество – высокая чувствительность (до 1 мВ/Гс), но они уязвимы к электромагнитным помехам и требуют дополнительной обработки сигнала. В мотор-колесах с напряжением 36–72 В такие датчики используются редко из-за низкой помехоустойчивости. Цифровые датчики, напротив, формируют дискретный сигнал (0 или 1) при достижении порогового значения магнитного поля. Они дешевле, стабильнее в работе и выдерживают температуры до 125°C, что делает их оптимальным выбором для большинства электровелосипедов и электросамокатов.

Интегральные датчики Холла объединяют в одном корпусе сенсор, усилитель и схему обработки сигнала. Модели типа A1302 или DRV5053 обеспечивают линейный выходной сигнал с разрешением до 12 бит, что позволяет реализовать векторное управление двигателем. Однако их стоимость в 2–3 раза выше цифровых аналогов, а потребляемая мощность достигает 5 мА. Для мотор-колес мощностью 500–1000 Вт рекомендуется использовать цифровые датчики с гистерезисом 5–10 Гс для исключения ложных срабатываний при вибрациях.

Критическое значение имеет расположение датчиков относительно магнитов ротора. Стандартное расстояние – 0,5–1,5 мм, при этом угловое смещение не должно превышать ±2°. В мотор-колесах с внешним ротором датчики устанавливаются на статоре под углом 120° друг к другу для трехфазных систем. При монтаже важно учитывать температурный дрейф: например, у датчиков SS49E он составляет ±0,05%/°C, что может приводить к ошибкам позиционирования при нагреве двигателя до 80°C. Для компенсации используют термостабильные резисторы или программную калибровку.

При выборе датчиков Холла для мотор-колеса обращайте внимание на диапазон рабочих напряжений. Большинство моделей рассчитаны на 3,3–24 В, но для систем с высоким напряжением (48 В и выше) требуются датчики с защитой от перенапряжений, например, AH331. Также критичен ток потребления: в мобильных устройствах предпочтительны датчики с током менее 3 мА, такие как US1881. Для повышения надежности рекомендуется дублировать датчики или использовать резервные каналы в контроллере.

Датчики Холла в мотор-колесе: виды и особенности

Датчики Холла в мотор-колесах делятся на три основных типа: аналоговые, цифровые и линейные. Аналоговые датчики генерируют непрерывный сигнал, пропорциональный магнитному полю, что позволяет точно отслеживать положение ротора, но требует дополнительной обработки контроллером. Цифровые датчики формируют дискретный сигнал (логический «0» или «1»), что упрощает интеграцию с контроллерами BLDC-двигателей, но снижает разрешающую способность. Линейные датчики, такие как Allegro A1324 или Melexis MLX90215, обеспечивают высокую точность измерений (±1% линейности) и применяются в системах с векторным управлением.

Особенности установки зависят от конструкции мотор-колеса. В безредукторных двигателях датчики размещают на статоре с шагом 120° для трехфазных систем, что обеспечивает корректное определение положения ротора. В редукторных мотор-колесах, например, QS Motor 205, датчики часто интегрируют в плату управления, что снижает влияние вибраций, но требует калибровки из-за зазоров в механике. Критический параметр – расстояние между датчиком и магнитом ротора: оптимальное значение – 0,5–1,5 мм. Превышение этого диапазона приводит к ослаблению сигнала и сбоям в работе контроллера.

• Аналоговые датчики: Honeywell SS495A – диапазон напряжения 0,2–4,8 В, рабочая температура −40…+150°C, подходит для систем с высокой динамикой.
• Цифровые датчики: Infineon TLE4905L – выход с открытым коллектором, порог срабатывания 3,5 мТл, устойчив к помехам до 20 кГц.
• Линейные датчики: Texas Instruments DRV5053 – чувствительность 5 мВ/мТл, погрешность ±0,5%, используется в мотор-колесах с рекуперацией.

При выборе датчика учитывайте условия эксплуатации. Для электровелосипедов с мощностью до 1 кВт достаточно цифровых датчиков с частотой обновления 10 кГц. В высоконагруженных системах (электроскутеры, мотор-колеса 3–5 кВт) предпочтительны аналоговые или линейные датчики с защитой от электромагнитных помех (например, экранированные кабели) и расширенным температурным диапазоном. Для диагностики используйте осциллограф: искажение сигнала (пики, провалы) указывает на неверное расположение датчика или деградацию магнитов ротора.

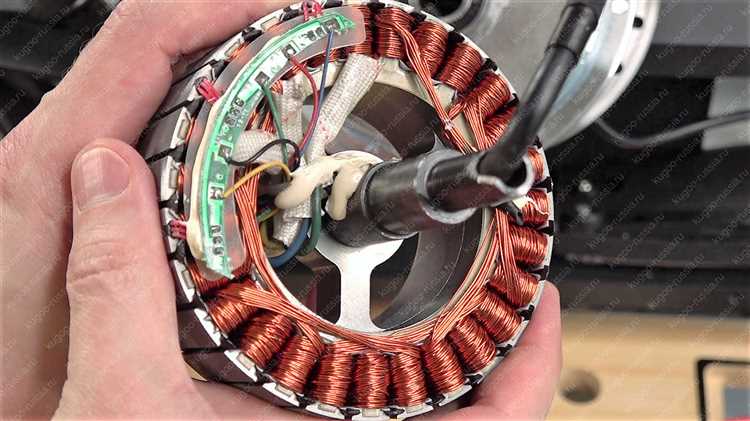

Как работают датчики Холла в конструкции мотор-колеса

Датчики Холла в мотор-колесе регистрируют магнитное поле ротора, преобразуя его в электрические импульсы для управления контроллером. В типичной конструкции используются три датчика, расположенные под углом 120° друг к другу, что обеспечивает точное определение положения ротора с разрешением 60 электрических градусов. При вращении ротора магниты постоянного поля индуцируют напряжение в полупроводниковой пластине датчика, формируя сигналы высокого (логическая «1») и низкого (логическая «0») уровней. Эти сигналы поступают в контроллер, который на их основе вычисляет текущую фазу и момент коммутации обмоток статора, оптимизируя крутящий момент и КПД двигателя.

Для стабильной работы критически важна правильная установка датчиков относительно магнитов ротора – зазор между ними не должен превышать 0,5–1,5 мм, а смещение по окружности не более ±2°. В мотор-колесах с прямым приводом (например, в моделях с номинальной мощностью 500–1000 Вт) часто применяют датчики с открытым коллектором, требующие подтягивающих резисторов на 4,7–10 кОм для согласования с логикой контроллера. При эксплуатации в условиях повышенной вибрации или температурных перепадов рекомендуется использовать датчики с гистерезисом (например, A1302) для исключения ложных срабатываний, а также экранировать сигнальные провода от электромагнитных помех.

Основные типы датчиков Холла для электрических мотор-колес

В мотор-колесах применяют три основных типа датчиков Холла: аналоговые, цифровые и биполярные. Аналоговые датчики генерируют непрерывный сигнал, пропорциональный напряженности магнитного поля, что позволяет точно отслеживать положение ротора в режиме реального времени. Их чувствительность варьируется от 1,3 до 5 мВ/Гс, а рабочий диапазон температур – от -40°C до +150°C. Такие датчики оптимальны для систем с плавным регулированием скорости, например, в электровелосипедах с рекуперативным торможением.

Цифровые датчики Холла работают по принципу «включено/выключено», формируя прямоугольные импульсы при пересечении магнитного поля определенной полярности. Они дешевле аналоговых, но обеспечивают меньшую точность – погрешность позиционирования может достигать 3–5°. Частота переключения достигает 100 кГц, что достаточно для большинства мотор-колес мощностью до 10 кВт. Преимущество – устойчивость к электромагнитным помехам, что критично в условиях высоких токов.

Биполярные датчики реагируют на оба полюса магнита (N и S), что позволяет сократить количество сенсоров в системе до двух вместо трех. Это упрощает конструкцию мотор-колеса и снижает стоимость контроллера. Однако их чувствительность ниже: порог срабатывания составляет ±50 Гс, а гистерезис – до 20 Гс. Такие датчики применяют в бюджетных решениях, где не требуется высокая точность управления.

Для мотор-колес с прямым приводом (direct drive) часто используют датчики с интегрированным усилителем сигнала, например, серии Allegro A1330. Они обеспечивают выходной ток до 20 мА и защиту от короткого замыкания, что критично при работе с высоковольтными системами (48–72 В). Встроенная температурная компенсация минимизирует дрейф сигнала при нагреве обмоток до 120°C.

В мотор-колесах с редуктором (geared hub) предпочтительны датчики с низким энергопотреблением, такие как Melexis MLX90217. Их ток потребления не превышает 5 мА, а время отклика – 3 мкс. Это позволяет снизить нагрузку на аккумулятор и увеличить автономность на 5–7%. Дополнительное преимущество – возможность работы при напряжении питания от 2,7 В, что актуально для маломощных систем (250–500 Вт).

Для высокоскоростных мотор-колес (свыше 1000 об/мин) критична устойчивость к вибрациям. Здесь применяют датчики в металлическом корпусе, например, Honeywell SS495A, выдерживающие ускорения до 200 g. Их рабочий диапазон частот – до 1 МГц, что позволяет отслеживать положение ротора даже при резких ускорениях. Однако такие модели дороже на 30–40% по сравнению с пластиковыми аналогами.

В системах с векторным управлением (FOC) используют датчики с линейным выходом, например, Infineon TLE4998. Они обеспечивают разрешение до 12 бит и поддерживают протоколы SENT и PWM, что упрощает интеграцию с микроконтроллерами. Погрешность измерения магнитного поля не превышает 1%, что необходимо для точного расчета момента и скорости. Такие датчики требуют калибровки при установке, но окупаются повышением КПД мотор-колеса на 8–12%.

При выборе датчика Холла для мотор-колеса учитывайте не только его тип, но и условия эксплуатации. Для влажных сред подходят модели с IP67, например, Diodes Inc. AH331, а для экстремальных температур – датчики с расширенным диапазоном (-55°C до +175°C), такие как Texas Instruments DRV5053. Неправильный выбор может привести к ложным срабатываниям или выходу из строя контроллера.

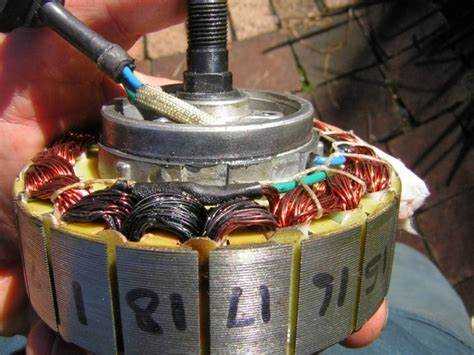

Сравнение аналоговых и цифровых датчиков Холла в мотор-колесах

Аналоговые датчики Холла в мотор-колесах генерируют выходной сигнал, пропорциональный напряжённости магнитного поля, что позволяет отслеживать не только положение ротора, но и его скорость с разрешением до 0,1° при частоте опроса до 20 кГц. Они обеспечивают плавное управление моментом в системах с векторным управлением (FOC), где критична точность регулировки тока в обмотках. Однако аналоговые датчики чувствительны к температурному дрейфу (типичное смещение до ±1,5% на 100°C) и электромагнитным помехам, что требует дополнительных схем компенсации или экранирования. Применяются в высокопроизводительных мотор-колесах (например, в электровелосипедах с мощностью свыше 1 кВт), где важна динамика разгона и рекуперативное торможение.

Цифровые датчики Холла (биполярные или униполярные) формируют дискретный сигнал – логическую «1» или «0» при превышении порогового значения магнитного поля, что упрощает обработку данных контроллером. Их основные преимущества: устойчивость к помехам (рабочий диапазон напряжений 3,5–24 В без дополнительной стабилизации), низкая стоимость и простота интеграции – достаточно трёх датчиков для определения положения ротора с точностью 60° в трёхфазных моторах. Однако дискретность сигнала ограничивает разрешение системы управления, что приводит к пульсациям момента (до 15% от номинального) и снижению КПД на высоких оборотах. Рекомендуются для бюджетных мотор-колес (мощностью до 500 Вт) и систем с простыми алгоритмами управления (например, трапецеидальная коммутация), где приоритетом является надёжность, а не плавность хода.

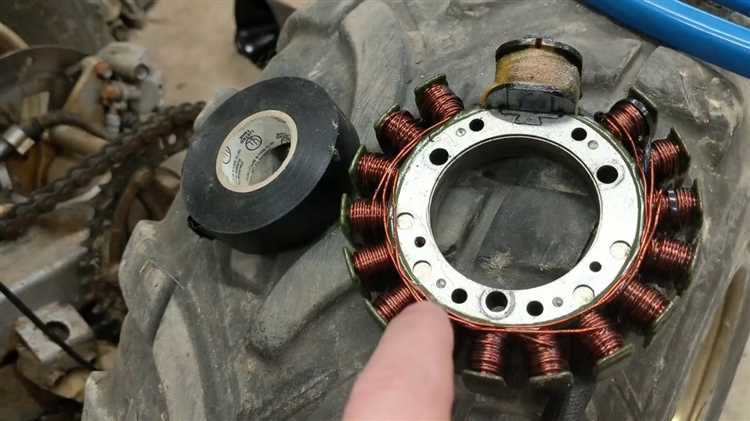

Критерии выбора датчика Холла под разные мощности мотор-колес

При мощности 500–2000 Вт требования к датчикам ужесточаются. Здесь необходимы компоненты с током коммутации от 20 мА и напряжением питания 4,5–24 В, например, DRV5053 или HAL504. Ключевые параметры:

• Чувствительность: 5–15 мВ/Гс для точной фиксации магнитного поля при высоких токах (до 50 А).
• Задержка срабатывания: не более 5 мкс – критично для двигателей с высокими оборотами (1000+ об/мин).
• Корпус: SOT-23 или TO-92 с теплоотводом, так как рассеиваемая мощность достигает 150 мВт.

Для мотор-колес свыше 2000 Вт выбирайте датчики с гальванической развязкой (например, ACS712 на эффекте Холла с интегрированным усилителем) или специализированные микросхемы типа TLE4998. Они выдерживают токи до 100 А и напряжения до 60 В, сохраняя линейность сигнала ±1%. Обязательна защита от обратной полярности и короткого замыкания – в мощных системах скачки напряжения достигают 100 В. Монтаж только на печатную плату с толщиной дорожек не менее 70 мкм для предотвращения перегрева.

Типичные неисправности датчиков Холла и способы их диагностики

Второй по частоте дефект – смещение или разрушение магнитного кольца, взаимодействующего с датчиком. Даже незначительное отклонение (0,5–1 мм) вызывает сбои в формировании сигнала, проявляющиеся как неравномерное вращение или «плавание» оборотов. Для диагностики требуется снять крышку мотор-колеса и визуально оценить положение кольца относительно датчика. Зазор между ними должен соответствовать спецификации производителя (обычно 0,2–0,8 мм). При смещении кольцо фиксируют с помощью эпоксидного клея или заменяют на новое.

Окисление контактов – ещё одна типовая неисправность, особенно в условиях высокой влажности. Окислы увеличивают сопротивление в цепи, что приводит к искажению сигнала или его полному исчезновению. Симптомы: периодические отключения мотора, ошибки контроллера. Для проверки контакты зачищают мелкозернистой наждачной бумагой (1000–1500 грит) и обрабатывают спиртовым раствором. Если окисление глубокое, разъём заменяют. Важно: после чистки проверить сопротивление между контактами – оно не должно превышать 0,5 Ом.

Термические повреждения датчиков возникают при перегреве мотор-колеса или коротких замыканиях в цепи. Характерный признак – оплавление корпуса или изменение цвета платы. В таких случаях датчик не подлежит ремонту и требует замены. Для предотвращения перегрева рекомендуется контролировать температуру мотора (не выше 80–90°C) и использовать термопасту при установке датчика. При диагностике обращают внимание на следы перегрева на плате контроллера – они часто сопровождают отказ датчика.

Электромагнитные помехи от силовых кабелей или контроллера могут вызывать ложные срабатывания датчика. Симптомы: случайные остановки мотора, нестабильная работа на высоких оборотах. Для проверки отключают все дополнительные устройства (фары, дисплеи) и тестируют мотор-колесо в «чистом» режиме. Если проблема исчезает, ищут источник помех: экранируют кабели, увеличивают расстояние между силовыми и сигнальными проводами или устанавливают ферритовые фильтры на линии питания датчика.

Износ подшипников мотор-колеса приводит к радиальному биению вала, что нарушает работу датчика Холла. При этом сигнал становится нестабильным, а мотор теряет плавность хода. Диагностика: вращают вал вручную и измеряют биение с помощью индикатора часового типа. Допустимое значение – не более 0,1 мм. При превышении заменяют подшипники или весь узел. Важно: биение вала также ускоряет износ магнитного кольца, поэтому ремонт откладывать нельзя.

Монтаж и настройка датчиков Холла в мотор-колесе своими руками

Перед началом работ убедитесь, что мотор-колесо обесточено и снято с велосипеда или другого транспортного средства. Для доступа к датчикам Холла потребуется демонтировать крышку статора – обычно она крепится на 3–6 винтах M3 или M4. Используйте магнитную отвёртку, чтобы избежать потери крепежа. Датчики расположены на плате внутри статора, зафиксированной на оси или в специальном пазу. Обратите внимание на маркировку проводов: стандартная цветовая схема – красный (+5 В), чёрный (земля), жёлтый/зелёный/синий (сигнальные выходы).

При замене датчиков выбирайте модели с аналогичными характеристиками: рабочее напряжение 4,5–24 В, ток потребления до 20 мА, чувствительность 5–15 мТл. Наиболее распространённые варианты – A1101, A1102, SS41, SS411A. Перед установкой проверьте полярность: у большинства датчиков ключ (выемка или метка) указывает на сторону, обращённую к магнитам ротора. Расстояние между датчиком и магнитом должно составлять 0,5–1,5 мм – регулируется прокладками из немагнитного материала (например, латунными шайбами толщиной 0,1–0,3 мм).

Для пайки используйте паяльник мощностью 25–40 Вт с тонким жалом. Температура пайки – 300–350 °C, время контакта – не более 2 секунд, чтобы избежать перегрева датчика. Применяйте флюс для электроники (например, канифоль или безотмывочный флюс) и припой с содержанием олова не менее 60%. После пайки промойте плату спиртом и проверьте отсутствие коротких замыканий мультиметром в режиме прозвонки. Сопротивление между сигнальными проводами и землёй должно быть не менее 1 МОм.

Установка датчиков требует точной ориентации относительно магнитов ротора. В трёхфазных мотор-колесах датчики располагаются под углом 120° друг к другу. Для проверки правильности монтажа используйте осциллограф или логический анализатор: при медленном вращении ротора сигналы с датчиков должны формировать последовательность импульсов с фазовым сдвигом 120°. Если сигналы несимметричны или отсутствуют, скорректируйте положение датчиков, смещая их на 1–2° за раз.

Настройка контроллера после установки датчиков зависит от типа мотор-колеса. Для бесколлекторных двигателей (BLDC) необходимо задать правильную последовательность фаз. В большинстве контроллеров (например, Infineon, STM32) это делается через программное обеспечение (KT-LCD3, VESC Tool) или перемычками на плате. Проверьте документацию к контроллеру: для мотор-колес с 46 магнитами и 15 парами полюсов стандартная настройка – 3 датчика, режим «Hall sensor mode».

После сборки проведите тестовый запуск на минимальной мощности. Если мотор-колесо вращается рывками или в обратную сторону, поменяйте местами два любых фазных провода (например, жёлтый и зелёный). Для точной настройки используйте функцию «Hall sensor calibration» в программном обеспечении контроллера – она автоматически определяет оптимальные углы коммутации. В случае отсутствия такой функции вручную подберите угол с шагом 5°, добиваясь плавного хода без вибраций.

Типичные ошибки при монтаже и их устранение:

Для долговременной работы датчиков обеспечьте их защиту от влаги и вибраций. Используйте термоусадочную трубку диаметром 2–3 мм для изоляции мест пайки или заливку компаундом (например, эпоксидной смолой). При установке на велосипед закрепите провода пластиковыми хомутами к раме, избегая натяжения. Периодически проверяйте состояние контактов – окисление может привести к сбоям в работе мотор-колеса.
