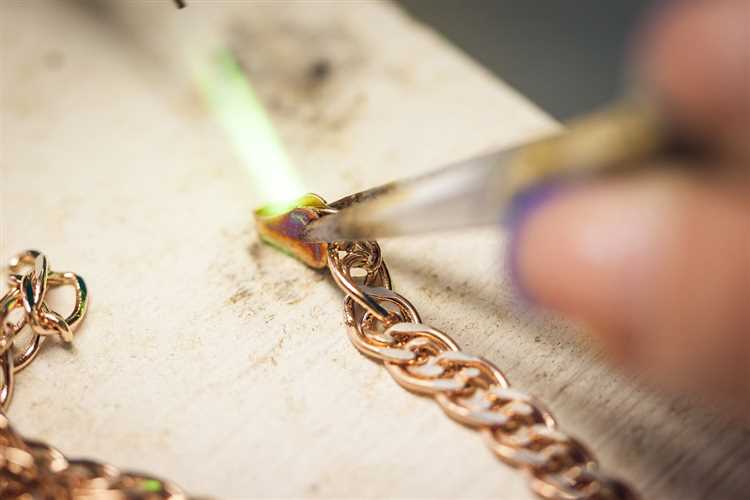

В процессе пайки металлов ключевую роль играет флюс – вещество, удаляющее оксидные пленки и улучшающее смачиваемость припоя. Один из наиболее эффективных и распространенных флюсов – бура (тетраборат натрия, Na2B4O7·10H2O), известная в быту как «камень для пайки». Это кристаллическое соединение, которое при нагревании плавится, образуя активный слой, защищающий зону пайки от окисления. Бура применяется в виде порошка, пасты или сплавленных гранул, в зависимости от задачи.
Для пайки меди, латуни и стали буру используют в чистом виде или в смеси с борной кислотой (H3BO3) в соотношении 1:1. Такая комбинация снижает температуру плавления флюса до 500–600°C, что расширяет область применения. При пайке алюминия и его сплавов эффективнее работают флюсы на основе хлоридов и фторидов, например, Ф-64 или АФ-4А, но бура здесь неприменима из-за высокой температуры плавления алюминия (660°C) и образования тугоплавких оксидов.
Перед использованием буру прокаливают при 400–450°C для удаления кристаллизационной воды, иначе при нагреве она вспенивается, снижая качество пайки. Наносят флюс кистью, погружением детали в расплав или в виде пасты с глицерином. После пайки остатки буры удаляют горячей водой или 5–10% раствором серной кислоты, так как они гигроскопичны и вызывают коррозию. Для высокоточных работ (например, пайка ювелирных изделий) применяют безводную буру – она не вспенивается и не оставляет пористых включений.
Альтернативой буре служат готовые флюсы на основе канифоли (для низкотемпературной пайки) или ортофосфорной кислоты (для черных металлов). Однако бура остается незаменимой при пайке твердыми припоями (серебряными, медными) благодаря низкой стоимости, доступности и высокой активности. При работе с ней важно соблюдать меры безопасности: использовать защитные очки и перчатки, так как расплавленный флюс вызывает химические ожоги.
Что такое флюсовый камень и почему он нужен при пайке
Основная функция флюсового камня – удаление оксидных пленок с поверхности металлов, которые препятствуют смачиванию припоем. При нагреве NH₄Cl разлагается на аммиак (NH₃) и хлороводород (HCl), последний вступает в реакцию с оксидами, образуя летучие хлориды металлов. Например, при пайке меди реакция выглядит так: CuO + 2HCl → CuCl₂ + H₂O. Остатки флюса после пайки легко удаляются водой или механической очисткой, но требуют промывки из-за коррозионной активности.
Флюсовый камень незаменим при пайке оцинкованных, латунных и медных деталей, где жидкие флюсы могут стекать или испаряться до достижения рабочей температуры. Для пайки алюминия используют специализированные составы с добавлением фторидов (например, KF), так как стандартный NH₄Cl неэффективен против стойкой оксидной пленки Al₂O₃. При работе с электроникой предпочтительны бескислотные флюсы, но для ремонта радиаторов, трубопроводов или ювелирных изделий флюсовый камень остается оптимальным выбором.
Применение флюсового камня требует соблюдения техники безопасности: пары HCl раздражают дыхательные пути, поэтому пайку проводят в хорошо вентилируемом помещении или под вытяжкой. Для равномерного распределения флюса брусок нагревают паяльником и наносят на место соединения – избыток приводит к образованию шлака, недостаток – к некачественному шву. После пайки остатки флюса нейтрализуют раствором соды (NaHCO₃) или промывают горячей водой с щеткой.
Выбор флюсового камня зависит от типа металла и припоя: для оловянно-свинцовых припоев (ПОС-40, ПОС-61) подходит чистый NH₄Cl, для серебряных припоев (ПСр-45) – смеси с борной кислотой (H₃BO₃). Хранить флюс следует в герметичной таре, так как он гигроскопичен и теряет свойства при увлажнении. Для пайки нержавеющей стали или чугуна флюсовый камень комбинируют с паяльной кислотой (ZnCl₂), но такие соединения требуют тщательной промывки во избежание коррозии.

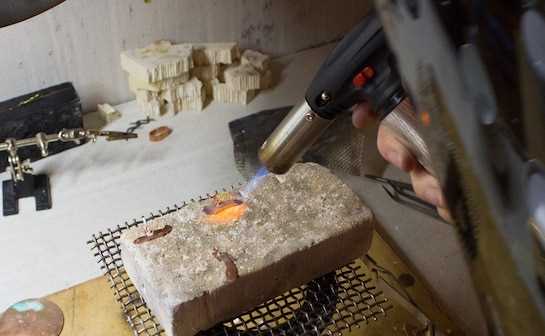

Основные виды камней для пайки: канифоль, бура и их отличия
Канифоль – органический флюс, получаемый из смолы хвойных деревьев. Применяется для пайки меди, латуни, бронзы и стали при температурах от 150 до 350°C. Расплавляется при 70–120°C, образуя защитную пленку, предотвращающую окисление металла. Не подходит для алюминия и нержавеющей стали из-за низкой активности. Выпускается в твердом, жидком и гелеобразном виде. После пайки оставляет липкие остатки, требующие удаления спиртом или специальными растворителями.
Бура (тетраборат натрия) – неорганический флюс, эффективный при высокотемпературной пайке (600–1100°C). Работает с медью, сталью, чугуном, а также с тугоплавкими металлами: вольфрамом, молибденом. Плавится при 743°C, образуя стекловидный шлак, который растворяет оксиды и улучшает смачиваемость припоя. В отличие от канифоли, не оставляет липких следов, но требует механической очистки после пайки. Часто смешивается с борной кислотой для снижения температуры плавления.
Ключевые отличия канифоли и буры:
- Температурный диапазон: канифоль – до 350°C, бура – от 600°C.
- Область применения: канифоль – электроника, радиоэлементы; бура – сантехника, ювелирное дело, промышленная пайка.
- Активность: канифоль пассивна, бура химически активна, растворяет стойкие оксиды.
- Остатки: канифоль требует растворителей, бура удаляется механически или водой.
Для пайки печатных плат и микросхем используют только канифоль или ее спиртовые растворы. Бура здесь неприменима из-за высокой температуры плавления и агрессивности к тонким проводникам. В ювелирном деле бура незаменима при пайке золота и серебра, так как не оставляет темных пятен и не влияет на цвет металла. При работе с алюминием ни канифоль, ни бура не эффективны – требуются специализированные флюсы на основе хлоридов цинка или олова.
Смеси флюсов расширяют возможности пайки. Например, комбинация буры с борной кислотой (1:1) снижает температуру плавления до 500°C, что позволяет паять нержавеющую сталь без перегрева. Канифоль с добавлением активаторов (например, хлорида аммония) становится пригодной для пайки оцинкованной стали. Однако такие смеси более агрессивны и требуют тщательной промывки после использования.
Выбор флюса зависит от материала и условий пайки. Для низкотемпературных работ (до 300°C) с медью или латунью достаточно канифоли. При пайке стали, чугуна или при высоких температурах (свыше 600°C) – бура или ее смеси. Важно учитывать коррозионную активность: остатки канифоли безопасны для электроники, а бура может вызвать окисление при длительном контакте с влагой.
Хранение флюсов требует герметичности. Канифоль гигроскопична и со временем теряет свойства, бура склонна к комкованию при попадании влаги. Оптимальные условия: сухое место, температура 10–25°C. Перед использованием буру рекомендуется прокалить при 200°C для удаления кристаллизационной воды, что повышает ее эффективность.
Как правильно выбрать камень для пайки в зависимости от металла
Выбор камня для пайки определяется температурой плавления припоя и химической совместимостью с обрабатываемым металлом. Для меди и латуни оптимальны флюсы на основе буры (тетраборат натрия) или смеси буры с борной кислотой в соотношении 1:1. Эти составы работают при температурах 700–900°C, предотвращая окисление и улучшая смачиваемость припоя. При пайке тонкостенных изделий из меди предпочтительнее использовать порошковую буру, так как она равномернее распределяется и не вызывает локального перегрева.
Для нержавеющей стали требуются более агрессивные флюсы, способные растворять стойкие оксидные пленки. Здесь эффективны составы с добавлением фторидов, например, смесь буры с фторидом калия (KF) или фторидом натрия (NaF) в пропорции 3:1. Температурный диапазон таких флюсов – 800–1100°C. При пайке аустенитных сталей (например, AISI 304) важно избегать длительного нагрева, чтобы не спровоцировать межкристаллитную коррозию.
Алюминий и его сплавы паяют с использованием флюсов на основе хлоридов и фторидов, таких как смесь хлорида цинка (ZnCl₂) и хлорида аммония (NH₄Cl) или специализированные составы типа Nocolok (фторсиликат калия). Температура пайки алюминия – 550–620°C, поэтому флюс должен быть активным уже при этих значениях. Критическое требование – полное удаление остатков флюса после пайки, так как хлориды вызывают коррозию металла.
При работе с серебром и его сплавами применяют флюсы на основе борной кислоты или смеси борной кислоты с фторидом кальция. Для ювелирных изделий часто используют пастообразные флюсы, содержащие органические связующие, которые не оставляют следов после пайки. Температурный диапазон – 600–800°C. Для предотвращения потемнения серебра в состав флюса иногда добавляют небольшое количество хлорида аммония (до 5%).
Титан и его сплавы требуют флюсов с высокой реакционной способностью, таких как смеси фторидов лития, калия и натрия. Пайка титана проводится в вакууме или инертной атмосфере при температурах 900–1000°C. Флюсы для титана должны быть безводными, так как даже следы влаги приводят к образованию гидридов, ухудшающих механические свойства соединения. После пайки остатки флюса удаляют травлением в азотной кислоте.
Для пайки чугуна используют флюсы на основе буры с добавлением оксидов металлов (например, оксида марганца или железа), которые снижают температуру плавления флюса до 700–800°C. Чугун склонен к образованию графитовых включений, поэтому флюс должен обладать высокой текучестью, чтобы заполнять микропоры. При пайке серого чугуна рекомендуется предварительная механическая очистка поверхности от графита.
При пайке никеля и его сплавов (например, нихрома) эффективны флюсы на основе буры с добавлением фторида кальция или фторида алюминия. Температурный диапазон – 900–1150°C. Для жаропрочных никелевых сплавов (Inconel, Hastelloy) используют флюсы с повышенным содержанием фторидов, так как оксидная пленка на этих материалах отличается высокой стойкостью. После пайки остатки флюса удаляют ультразвуковой очисткой в воде или спирте.
Для пайки золота и платины применяют флюсы на основе борной кислоты или смеси борной кислоты с фторидом калия. Температура пайки золота – 700–900°C, платины – 1000–1200°C. Флюсы для драгоценных металлов должны быть химически инертными, чтобы не изменять цвет и свойства сплава. После пайки остатки флюса удаляют кипячением в дистиллированной воде или слабом растворе лимонной кислоты.

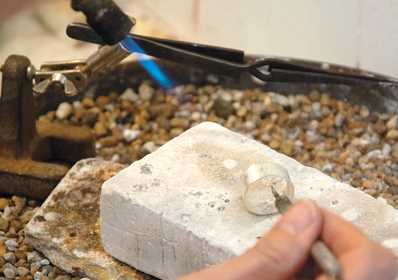

Пошаговая инструкция по подготовке камня перед пайкой
Перед началом работы выберите камень в зависимости от типа пайки. Для мягкой пайки (до 450°C) подойдет асбестовый картон или керамическая плитка. Для высокотемпературной пайки (свыше 600°C) используйте шамотный кирпич или графитовые блоки. Убедитесь, что материал выдерживает температуру на 100–150°C выше рабочей.
Очистите поверхность камня от пыли, масел и остатков флюса. Для этого протрите его ацетоном или изопропиловым спиртом с помощью безворсовой салфетки. Если камень пористый (например, шамот), прогрейте его до 200–250°C в течение 10–15 минут для удаления влаги и органических загрязнений.
Проверьте ровность поверхности камня. Неровности более 0,5 мм могут привести к неравномерному нагреву деталей. При необходимости отшлифуйте камень алмазным кругом или наждачной бумагой с зернистостью P120–P240. После шлифовки повторно очистите поверхность от абразивной пыли.
Нанесите разделительный слой, если камень склонен к прилипанию припоя. Для этого используйте:
- Меловой раствор (мел + вода, консистенция сметаны) – подходит для керамики и асбеста;
- Графитовый порошок – для графитовых блоков, наносится тонким слоем;
- Специальные антипригарные спреи (например, на основе оксида алюминия) – для высокотемпературных работ.
Дайте слою полностью высохнуть перед пайкой.
Разместите камень на устойчивой подставке или в тисках. Убедитесь, что он не сместится при нагреве. Для крупных деталей используйте камни с пазами или отверстиями для фиксации заготовок. Расстояние от края камня до места пайки должно быть не менее 30 мм, чтобы избежать теплопотерь.
Предварительно прогрейте камень до температуры на 50–80°C ниже рабочей. Это сократит время нагрева деталей и предотвратит термический шок. Для контроля используйте пирометр или термопару. Время прогрева зависит от материала: керамика – 15–20 минут, графит – 10–12 минут.
Проверьте совместимость камня с выбранным флюсом. Кислотные флюсы (например, хлорид цинка) разрушают асбест и некоторые керамики. Для них используйте нейтральные флюсы на основе буры или фторидов. Нанесите флюс тонким слоем на место пайки, избегая попадания на камень.
После пайки дайте камню остыть естественным путем до 50–60°C. Резкое охлаждение водой или сжатым воздухом может вызвать трещины. Очистите поверхность от остатков флюса и припоя металлической щеткой или скребком. Храните камень в сухом месте, защищенном от механических повреждений.

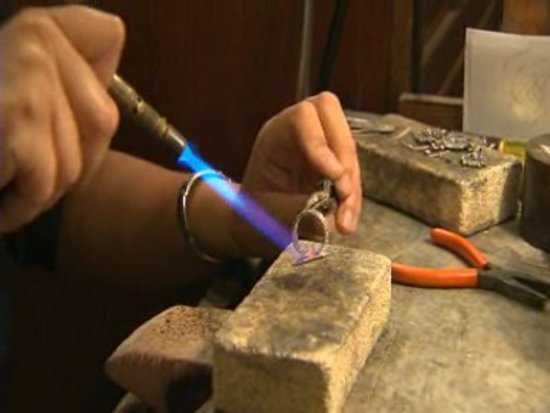

Типичные ошибки при использовании камня для пайки и как их избежать
Первая ошибка – недостаточный нагрев камня перед пайкой. Многие начинают работу сразу после включения паяльника, не дожидаясь стабилизации температуры. Для большинства флюсов и припоев оптимальная температура камня составляет 300–350°C. Если камень холоднее, припой не растекается равномерно, образуя «холодные» соединения с низкой механической прочностью. Используйте терморегулируемый паяльник и дайте ему прогреться 2–3 минуты, проверяя температуру термопарой или тестовым припоем.
Неправильный выбор флюса – вторая распространенная проблема. Универсальные флюсы на основе канифоли не подходят для пайки нержавеющей стали или алюминия, где требуются активные флюсы с хлоридами или фторидами. Применение неподходящего флюса приводит к окислению поверхности и плохому смачиванию припоем. Для меди и латуни используйте канифольные флюсы, для стали – паяльные кислоты, для алюминия – специализированные флюсы с цинком. Всегда удаляйте остатки флюса после пайки, чтобы избежать коррозии.
Перегрев деталей – третья ошибка, особенно критичная при работе с электронными компонентами. Превышение температуры на 50–100°C выше рекомендованной может повредить полупроводники, пластиковые корпуса или дорожки печатных плат. Для микросхем максимальная температура пайки обычно не превышает 260°C в течение 2–3 секунд. Используйте термостойкие подставки, теплоотводы из меди или алюминия, а также контролируйте время контакта жала с деталью.
Использование изношенного или загрязненного камня снижает эффективность пайки. Окисленный наконечник плохо передает тепло, а нагар препятствует смачиванию припоем. Очищайте камень перед каждым использованием влажной целлюлозной губкой или латунной стружкой, избегая абразивных материалов. При сильном окислении восстанавливайте жало с помощью специальной пасты для лужения или погружайте его в расплавленный припой с флюсом на 5–10 секунд. Храните паяльник с нанесенным слоем припоя, чтобы предотвратить окисление.
Недостаточная подготовка поверхностей перед пайкой приводит к некачественным соединениям. Оксидные пленки, жир и грязь мешают адгезии припоя. Зачищайте детали мелкозернистой наждачной бумагой (P400–P800) или металлической щеткой, затем обезжиривайте спиртом или ацетоном. Для алюминия используйте травление в растворе едкого натра (10–15% NaOH) с последующей промывкой водой. При пайке меди или латуни достаточно механической зачистки и флюса.
Неправильное дозирование припоя – еще одна частая ошибка. Избыток припоя образует наплывы, которые могут вызвать короткие замыкания в электронике или ухудшить теплоотвод. Недостаток припоя приводит к слабым соединениям. Для большинства задач достаточно капли припоя диаметром 1–2 мм. При пайке SMD-компонентов используйте припой диаметром 0,5–0,8 мм. Наносите припой на предварительно прогретые детали, а не на жало паяльника, чтобы избежать окисления и неравномерного распределения.
Как хранить камень для пайки, чтобы он не потерял свойства
Камень для пайки, будь то бура, флюсовый камень или алюминиевый припойный, теряет эффективность при неправильном хранении. Основная угроза – влага: даже 5% относительной влажности в помещении за месяц снижают активность флюсующих компонентов на 20–30%. Храните камень в герметичных контейнерах из полипропилена или стекла с силиконовой прокладкой. Для буры и хлорида цинка подойдут флаконы с завинчивающейся крышкой и дополнительной парафиновой пленкой под резьбой.
Температурный режим критичен для камней на основе органических флюсов (например, канифольных). При температуре выше +25°C ускоряется окисление, а ниже +5°C возможно расслоение компонентов. Идеальный диапазон – +10…+20°C. Избегайте мест рядом с радиаторами, окнами и прямыми солнечными лучами: ультрафиолет разрушает полимерные добавки в составе камней, снижая их смачивающую способность на 15–25% за полгода.
Контакт с воздухом провоцирует карбонизацию поверхности камня, особенно у хлоридных флюсов. После каждого использования удаляйте остатки окислов мягкой щеткой из натурального ворса и сразу закрывайте контейнер. Для длительного хранения (более 3 месяцев) помещайте в упаковку пакетик с силикагелем: 10 грамм адсорбента на 100 грамм камня предотвращает поглощение влаги. Не используйте вату или бумагу – они впитывают флюсующие вещества, оставляя на камне сухой, неактивный слой.
Храните разные типы камней отдельно. Бура и хлорид аммония при смешивании выделяют аммиак, который разъедает металлические части контейнеров и ускоряет коррозию инструмента. Для каждого вида используйте индивидуальные емкости с маркировкой: химический состав, дата вскрытия и срок годности (обычно 12–24 месяца с момента производства). Камни на основе фторидов (например, для пайки алюминия) требуют дополнительной защиты от углекислого газа – храните их в атмосфере аргона или азота в специальных пеналах.
Перед использованием после длительного хранения проверяйте камень на целостность. Трещины и белый налет свидетельствуют о кристаллизации солей – такой материал снижает качество пайки на 40%. Для восстановления свойств прогрейте камень при +80°C в течение 30 минут в сушильном шкафу, затем охладите до комнатной температуры в эксикаторе. Не пытайтесь «оживить» камень повторным измельчением – это нарушает структуру флюсующих компонентов и приводит к неравномерному распределению припоя.
Загрузка...
