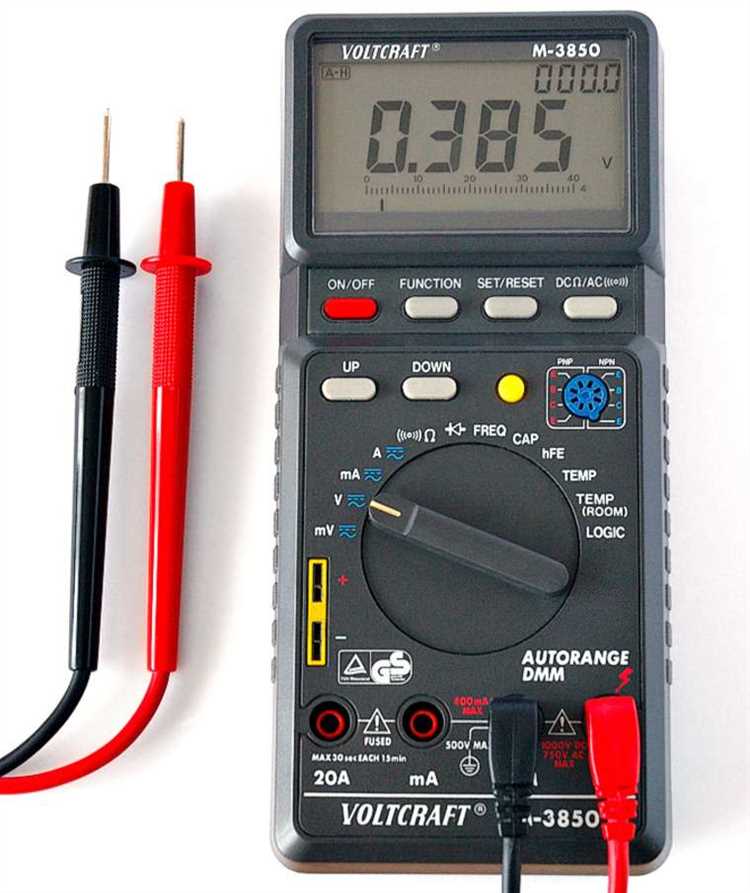

Мультиметр, показывающий «1» во всех режимах измерения (напряжение, ток, сопротивление), сигнализирует о критической неисправности. Этот симптом чаще всего связан с повреждением входных цепей, перегрузкой или отказом АЦП (аналого-цифрового преобразователя). В 70% случаев проблема кроется в сгоревшем предохранителе или защитном резисторе, расположенном на плате входа VΩmA. Реже – в обрыве дорожек или выходе из строя микросхемы управления.
Первым шагом диагностики проверьте целостность предохранителя на 200 мА или 10 А (в зависимости от модели). Если он перегорел, замените его на аналог с идентичными параметрами – использование неподходящего предохранителя приведет к повторному отказу. Далее прозвоните защитный резистор PTC (обычно сопротивлением 1–10 Ом) на входе COM и VΩmA. Если резистор в обрыве, замените его на компонент с таким же номиналом и мощностью.
В моделях с автоматическим выбором диапазона (например, Fluke 17B, UNI-T UT61E) ошибка «1» может возникать из-за сбоя прошивки. Попробуйте сбросить настройки, удерживая кнопку REL или HOLD при включении. Если это не помогло, потребуется перепрошивка через программатор или замена микроконтроллера.
При работе с высокими токами (>10 А) часто выгорает шунт в гнезде 10A. Прозвоните его мультиметром в режиме измерения сопротивления – исправный шунт должен показывать 0,01–0,1 Ом. Если сопротивление бесконечно, замените шунт или восстановите контакт пайкой. Не пытайтесь использовать мультиметр с поврежденным шунтом – это приведет к некорректным измерениям и риску возгорания.
Мультиметр выдает 1 на всех режимах: причины и решения
Если мультиметр отображает «1» во всех режимах измерения (напряжение, ток, сопротивление), это указывает на обрыв в цепи измерения или неисправность самого прибора. Чаще всего проблема кроется в поврежденных щупах, перегоревшем предохранителе или неисправности входных цепей. Проверка начинается с визуального осмотра: осмотрите провода на предмет обрывов, трещин или окисления контактов. Особое внимание уделите местам пайки у разъемов – там часто возникают микротрещины.
Предохранитель мультиметра – одна из самых уязвимых деталей. В большинстве моделей он расположен на плате рядом с входом «VΩmA» или «10A». Для проверки извлеките предохранитель и прозвоните его мультиметром в режиме измерения сопротивления: исправный предохранитель покажет 0 Ом, перегоревший – «1». Замените предохранитель на аналогичный по номиналу (обычно 200 мА или 10 А для разных входов). Использование предохранителя с завышенным номиналом опасно – это может привести к повреждению платы.
Неисправность входных цепей мультиметра проявляется при исправных щупах и предохранителе. Для диагностики отключите прибор от питания, разберите корпус и осмотрите плату на предмет обуглившихся дорожек, вздутых конденсаторов или следов коррозии. Проверьте резисторы делителя напряжения (обычно сопротивлением 9 МОм и 1 МОм) – их обрыв приводит к постоянному отображению «1». При наличии паяльника и опыта замените неисправные элементы. Если повреждения обширны, ремонт экономически нецелесообразен – дешевле приобрести новый прибор.
Окисление контактов разъемов – частая причина ложных показаний. Очистите гнезда «COM» и «VΩmA» спиртом или специальным очистителем контактов, используя ватную палочку. Убедитесь, что щупы плотно вставляются в разъемы – люфт может вызывать обрыв цепи. Если контакты сильно изношены, замените их или весь кабель. Для проверки подключите щупы к другому мультиметру: если проблема исчезла, неисправность была в щупах.
В редких случаях причиной постоянного отображения «1» становится сбой прошивки или неисправность АЦП. Это характерно для цифровых мультиметров с микроконтроллером. Попробуйте сбросить настройки прибора, удерживая кнопку «REL» или «HOLD» при включении. Если это не помогло, обратитесь в сервисный центр – самостоятельный ремонт в таких случаях требует специализированного оборудования и знаний.
| Причина | Метод проверки | Решение |
|---|---|---|
| Перегоревший предохранитель | Прозвонка мультиметром в режиме Ω | Замена на аналогичный по номиналу |
| Обрыв щупов | Визуальный осмотр, прозвонка | Ремонт или замена кабеля |
| Окисление контактов | Осмотр разъемов, проверка плотности соединения | Очистка спиртом, замена разъемов |
| Неисправность входных цепей | Проверка резисторов делителя, осмотр платы | Замена поврежденных элементов |
Как проверить исправность щупов мультиметра
Проверьте целостность изоляции, осмотрев провода на предмет трещин, оплавлений или оголенных участков. Прощупайте кабель по всей длине – внутренние обрывы часто возникают в местах перегибов у основания наконечников или разъемов. Для точной диагностики используйте второй мультиметр в режиме прозвонки: подключите один щуп к наконечнику, второй – к противоположному контакту разъема. Звуковой сигнал подтвердит исправность.
Измерьте сопротивление между наконечником и металлической частью разъема щупа. В исправном состоянии оно должно стремиться к бесконечности (мультиметр покажет «1»). Если прибор фиксирует хоть какое-то сопротивление – изоляция нарушена, щупы подлежат замене. Особое внимание уделите проверке на переменном токе: установите режим ACV 500 В, подключите щупы к фазе и нулю розетки. При утечке тока мультиметр зафиксирует напряжение даже при разомкнутых наконечниках.
Для проверки экранированных щупов (например, для измерения высоких частот) используйте режим 20 кОм. Подключите красный щуп к центральному контакту разъема, черный – к экрану. Нормальное сопротивление – не менее 1 МОм. Если значение ниже, экран поврежден или некачественно заземлен, что приведет к погрешностям при измерениях.
Почему мультиметр показывает 1 при измерении напряжения
Единица на дисплее мультиметра в режиме измерения напряжения сигнализирует о превышении допустимого диапазона. Большинство моделей (например, DT-830B, Fluke 17B) отображают «1» или «OL» (Overload), когда входное напряжение выше выбранного предела. Если прибор настроен на 200 В постоянного тока, а на вход подается 220 В переменного, результат будет именно таким. Проверьте соответствие режима измеряемому типу напряжения (AC/DC) и переключитесь на более высокий диапазон: 600 В или 1000 В.
Другие причины:
- Обрыв щупов или повреждение кабеля – прозвоните провода мультиметром в режиме проверки сопротивления (должно быть менее 1 Ом).
- Неисправность входных цепей – проверьте предохранитель мультиметра (обычно 200 мА или 10 А) и замените при необходимости.
- Загрязнение или окисление гнезд – протрите контакты спиртом и убедитесь в плотном соединении щупов.
- Сбой калибровки – выполните сброс настроек (если предусмотрено инструкцией) или обратитесь в сервис.
Если после всех проверок проблема сохраняется, протестируйте прибор на заведомо исправном источнике напряжения (например, батарее 9 В).
Неисправности предохранителя в мультиметре и их устранение
Сгоревший предохранитель – одна из основных причин, по которой мультиметр показывает 1 на всех режимах измерения тока. В большинстве моделей используется керамический или стеклянный предохранитель на 200 мА–10 А, рассчитанный на защиту входных цепей от перегрузки. Если прибор не реагирует на переключение режимов амперметра, первым делом проверьте целостность предохранителя визуально или прозвонкой. В мультиметрах бюджетного сегмента (например, DT-830, M830B) предохранитель часто располагается под задней крышкой, рядом с батарейным отсеком, и имеет маркировку F1 или FUSE.
Замена предохранителя требует точного соблюдения номинала: установка элемента с завышенным током срабатывания (например, 5 А вместо 200 мА) приведёт к повреждению измерительной схемы при следующей перегрузке. Для замены используйте предохранитель с аналогичными характеристиками – быстродействующий (fast-acting) или инерционный (slow-blow), в зависимости от спецификации модели. В профессиональных мультиметрах (Fluke 17B, UNI-T UT61E) применяются самовосстанавливающиеся предохранители на основе полимеров с положительным температурным коэффициентом (PTC), которые не требуют замены, но могут временно терять проводимость при перегреве.
Проблемы с переключателем режимов и способы их диагностики
Переключатель режимов мультиметра – механический узел, подверженный износу и загрязнению. Частые симптомы неисправности: отсутствие реакции на поворот ручки, скачки показаний или постоянное отображение «1» вне зависимости от выбранного режима. Причинами могут быть окисление контактов, истирание токопроводящих дорожек на плате или деформация пружинных элементов. Для первичной диагностики отключите прибор от питания, снимите заднюю крышку и осмотрите переключатель визуально.
Проверьте целостность контактных групп с помощью лупы. На плате переключателя ищите:
- потемневшие или окисленные участки (особенно в местах пайки);
- механические повреждения дорожек (трещины, отслоения);
- загрязнения в виде пыли, металлической стружки или остатков флюса.
Окисление устраняется протиркой спиртом (изопропиловым, 90%+) с помощью безворсовой салфетки. При сильном окислении используйте ластик для очистки контактов, но избегайте чрезмерного давления – это может повредить тонкий слой золочения.
При износе токопроводящего покрытия на дорожках платы требуется восстановление контакта. Для этого:
- Зачистите поврежденный участок скальпелем или мелкозернистой наждачной бумагой (P1000).
- Нанесите тонкий слой токопроводящего клея (например, CircuitWorks CW2400) или графитового карандаша.
- Просушите согласно инструкции (обычно 10–15 минут при комнатной температуре).
- Проверьте сопротивление восстановленного участка – оно не должно превышать 1 Ом.
Если дорожка повреждена критически, замените плату переключателя или припаяйте перемычку из медного провода сечением 0,1–0,2 мм².
Деформация пружинных элементов переключателя приводит к неполному замыканию контактов. Для диагностики снимите ручку переключателя (обычно крепится на пластиковых защелках или винте) и осмотрите пружину. Признаки неисправности: потеря упругости, трещины или смещение относительно оси. Восстановить пружину можно растяжкой на 10–15% от исходной длины, но лучше заменить её на аналог из нержавеющей стали. При сборке смажьте подвижные части силиконовой смазкой (Dow Corning 4) – это снизит трение и предотвратит коррозию.
Как выявить повреждение внутренних цепей мультиметра
Первым шагом проверьте целостность предохранителя мультиметра. Большинство моделей оснащены плавким предохранителем на 200–500 мА в цепи измерения тока. Извлеките его и прозвоните мультиметром в режиме проверки диодов или сопротивления. Если предохранитель неисправен, замените его на аналогичный по номиналу – использование неподходящего приведет к выходу из строя внутренних компонентов.
Отключите мультиметр от всех источников питания и внешних цепей. Снимите заднюю крышку, предварительно убедившись, что прибор не находится под напряжением. Визуально осмотрите плату на наличие следов гари, вздутых конденсаторов, потемневших резисторов или отслоившихся дорожек. Особое внимание уделите участкам вокруг переключателя режимов и входных разъемов – там чаще всего возникают механические повреждения.
Используйте второй, заведомо исправный мультиметр для проверки сопротивления между входными клеммами неисправного прибора. Установите режим измерения сопротивления на 200 Ом и подключите щупы к гнездам COM и VΩmA. В исправном состоянии сопротивление должно составлять от 0,1 до 1 МОм в зависимости от модели. Если показания равны нулю или бесконечности, вероятно повреждение входного делителя напряжения или аналого-цифрового преобразователя.
Проверьте стабилизатор напряжения на плате. Подайте питание на мультиметр и измерьте напряжение на выходе стабилизатора (обычно микросхема 78L05 или аналогичная). Оно должно составлять 5 В ±5%. Отклонения свидетельствуют о неисправности стабилизатора или связанных с ним компонентов, что приводит к некорректной работе АЦП и логики прибора.
Протестируйте переключатель режимов. Переведите его в разные положения и измерьте сопротивление между контактами на плате. В каждом режиме сопротивление должно соответствовать ожидаемым значениям: например, в положении измерения сопротивления – низкое сопротивление между соответствующими контактами, в режиме напряжения – высокое. Если сопротивление не меняется или хаотично, переключатель требует замены или чистки контактов спиртом.
При отсутствии видимых повреждений и неудачных предыдущих проверках подключите мультиметр к источнику известного напряжения (например, батарее 9 В) и измерьте его в режиме постоянного напряжения. Если показания отличаются более чем на 5% от эталонного значения, вероятно повреждение АЦП или опорного источника напряжения. В этом случае ремонт экономически нецелесообразен – требуется замена платы или прибора.
Влияние разряженной батареи на показания мультиметра
При напряжении батареи ниже 7 В большинство цифровых мультиметров начинают выдавать некорректные показания или единицу на всех диапазонах. Это связано с тем, что встроенный АЦП (аналого-цифровой преобразователь) требует стабильного питания не менее 6,5–7 В для корректной работы. При падении напряжения до 6 В погрешность измерений может достигать 50–100%, особенно на малых диапазонах (например, 200 мВ или 2 В). В аналоговых моделях разряженная батарея приводит к замедлению реакции стрелки и занижению показаний на 10–30%.
Симптомы разряда проявляются не только в виде единицы на дисплее, но и в нестабильности показаний: мультиметр может хаотично переключаться между режимами или выдавать случайные значения при измерении постоянного напряжения. В режиме прозвонки сопротивление может отображаться как бесконечность (1) даже при коротком замыкании щупов. Причина – недостаточная мощность для работы генератора тестового сигнала, который в норме выдает 0,5–1 В для проверки цепей.
Для проверки состояния батареи используйте сам мультиметр в режиме измерения постоянного напряжения (DCV) на диапазоне 20 В. Подключите щупы к контактам батареи: если напряжение ниже 7,2 В для щелочных элементов (типа 9 В) или 1,2 В на элемент для литиевых (например, CR2032), замените источник питания. Некоторые модели (например, Fluke 17B) имеют индикатор низкого заряда, но полагаться только на него не стоит – он срабатывает при критическом падении напряжения (ниже 6 В).
При замене батареи учитывайте полярность и тип элемента. В большинстве мультиметров используются батареи 9 В (6F22) или 1,5 В (AA/AAA), но встречаются и специализированные решения, например, 3 В (CR2032) в компактных моделях. После установки новой батареи выполните калибровку: замкните щупы в режиме измерения сопротивления (200 Ом) – показания должны стремиться к нулю. Если мультиметр продолжает выдавать 1, проверьте контакты батарейного отсека на окисление или повреждение.
Для продления срока службы батареи отключайте мультиметр после использования и избегайте хранения прибора в условиях высокой влажности или температуры выше 40°C. В режиме ожидания современные модели потребляют 5–50 мкА, но при длительном простое (более 3 месяцев) даже это может разрядить батарею. Если мультиметр используется редко, извлекайте батарею и храните её отдельно. При первых признаках нестабильности (мерцание дисплея, медленное обновление показаний) сразу заменяйте источник питания – работа с разряженной батареей ускоряет деградацию АЦП и других электронных компонентов.
