Свечение индикаторной отвертки на нулевом проводе – признак неисправности, который игнорировать опасно. В исправной сети потенциал нуля близок к земле (0 В), и индикатор не должен реагировать. Если лампочка загорается, это указывает на наличие напряжения на нулевом проводнике, что может привести к поражению током, перегреву проводки или выходу из строя оборудования.
Основная причина – обрыв нулевого провода в цепи. При этом ток начинает протекать через заземляющие контуры или нейтрали других фаз, создавая разность потенциалов. В трехфазных сетях обрыв нуля на вводе приводит к перекосу фаз: напряжение на нагрузках может вырасти до 380 В вместо 220 В. Проверьте соединения в распределительном щите, особенно в местах подключения автоматов и клеммников.
Наведенное напряжение – вторая распространенная причина. Возникает при прокладке нулевого провода рядом с фазными на больших участках (например, в кабельных лотках). Переменное электромагнитное поле индуцирует ЭДС в нулевом проводнике, достаточную для срабатывания индикатора. Решение: разнести провода на расстояние не менее 10 см или использовать экранированные кабели.
Неправильное подключение УЗО или дифавтомата также может вызывать ложное свечение. Если нулевой провод после УЗО соединен с землей или другим нулем, часть тока уходит в обход устройства, создавая разность потенциалов. Проверьте схему подключения: нулевой провод после УЗО должен идти только к нагрузке, без дополнительных соединений.
В системах с TN-C-S или TT свечение индикатора на нуле может возникать из-за плохого заземления. Если сопротивление заземляющего контура превышает 4 Ом (для TN-C-S) или 30 Ом (для TT), потенциал нуля смещается относительно земли. Измерьте сопротивление заземления мегаомметром и при необходимости восстановите контур.
Для диагностики используйте мультиметр: измерьте напряжение между нулем и землей. Если оно превышает 5 В, требуется срочное вмешательство. Отключите нагрузку и проверьте целостность нулевого провода от щита до потребителя. В многоквартирных домах обрыв нуля часто происходит в этажных щитах – осмотрите клеммы на предмет окисления или ослабления контактов.
Почему светится индикатор на нулевом проводе: причины
Свечение индикаторной отвёртки на нулевом проводе – признак нарушения изоляции, утечки тока или неправильного подключения. В исправной сети потенциал нуля близок к земле (0 В), и индикатор не должен реагировать. Если лампочка загорается, это указывает на разность потенциалов между нулевым проводом и землёй, что требует немедленной диагностики.
Основные причины свечения:
- Обрыв нулевого провода в цепи. При разрыве нуля фазное напряжение через нагрузку (например, лампу или электроприбор) попадает на нулевой проводник, создавая ложный потенциал. Индикатор фиксирует напряжение до 220 В, хотя фактически цепь разорвана.
- Несимметричная нагрузка в трёхфазной сети. При перекосе фаз (например, одна фаза перегружена, а другие – нет) на нулевом проводе появляется напряжение до 30–50 В. Индикатор с низким порогом срабатывания (от 50 В) среагирует на это.

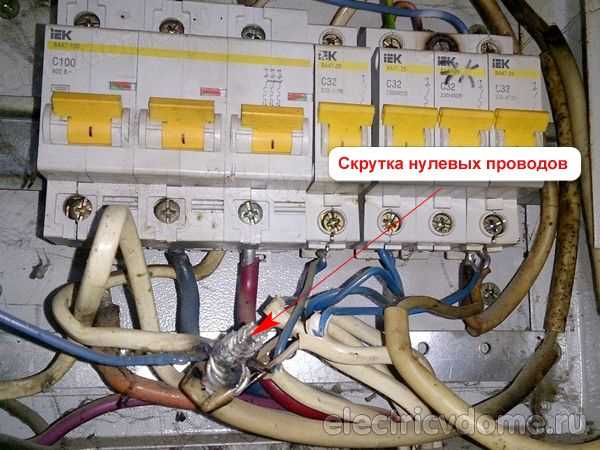

- Плохой контакт или окисление соединений. Ослабленные клеммы в распределительном щите, автоматах или розетках вызывают падение напряжения на нуле, что воспринимается индикатором как потенциал. Особенно критично в домах со старой алюминиевой проводкой.
В системах с глухозаземлённой нейтралью (TN-C, TN-S) свечение индикатора на нуле может возникать из-за замыкания фазы на корпус оборудования или трубы отопления. Ток утечки через заземляющий проводник создаёт разность потенциалов между нулем и землёй. Проверьте сопротивление изоляции мегаомметром – оно должно быть не менее 0,5 МОм.
Ещё одна причина – наведённое напряжение. В многожильных кабелях или при параллельной прокладке проводов сильный ток в фазном проводе индуцирует ЭДС в нулевом. Особенно заметно в длинных линиях (более 50 м) или при использовании кабелей без экранирования. Для устранения замените кабель на витую пару или разнесите провода на расстояние не менее 30 см.
Индикаторная отвёртка с неоновой лампой реагирует на напряжение от 60 В, а электронная – от 12 В. Если свечение слабое, проверьте порог срабатывания прибора. При напряжении на нуле ниже 30 В вероятная причина – наводка или утечка через ёмкостную связь (например, в кабельных каналах). Используйте мультиметр для точного измерения.
В частных домах с системой заземления TT (нейтраль трансформатора не связана с заземлением дома) свечение индикатора на нуле может быть нормой. Здесь нулевой провод имеет потенциал относительно земли из-за сопротивления заземляющего устройства. Проверьте сопротивление контура заземления – оно не должно превышать 4 Ом для сети 220 В.
Меры по устранению:
- Отключите питание и прозвоните нулевой провод на обрыв. Проверьте все соединения в щите, розетках и распаечных коробках.
- Измерьте напряжение между нулем и землёй мультиметром. При значении выше 10 В ищите утечку или перекос фаз.
- Замените индикаторную отвёртку на модель с регулируемым порогом срабатывания (например, с ЖК-дисплеем).
- При обнаружении наведённого напряжения переложите кабели или установите разделительные трансформаторы.
- Если причина в замыкании на корпус, отключите оборудование и проверьте изоляцию.
Игнорирование свечения индикатора на нулевом проводе может привести к поражению током, возгоранию или выходу из строя техники. При систематическом проявлении проблемы вызовите электрика для комплексного обследования сети с тепловизором и анализатором качества электроэнергии.
Как работает индикаторная отвертка и почему реагирует на нулевой провод
Индикаторная отвертка с неоновым или светодиодным индикатором работает по принципу регистрации разности потенциалов между фазой и телом пользователя. Внутри корпуса расположен резистор (обычно 500 кОм–1 МОм), ограничивающий ток до безопасных 0,5–1 мА, и неоновая лампа или светодиод с порогом срабатывания 60–90 В. При касании жала фазного провода и пальца контактной площадки на торце отвертки образуется замкнутая цепь: фаза → резистор → индикатор → тело → земля. Напряжение сети (220 В) превышает порог зажигания лампы, и она светится. На нулевом проводе индикатор реагирует в трех случаях: обрыв нуля в сети (напряжение через нагрузку попадает на нулевой провод), наведенное напряжение от соседних фазных проводников (особенно в кабельных каналах с плотной укладкой) или неисправность в схеме подключения (например, перепутаны фаза и ноль).
Для проверки причины свечения на нулевом проводе выполните следующие шаги: отключите нагрузку от цепи, измерьте напряжение между нулем и заземлением мультиметром (норма – 0–5 В, превышение указывает на обрыв нуля), проверьте целостность нулевого проводника тестером на прозвонку. Если индикатор светится слабо, вероятна наводка – используйте отвертку с функцией бесконтактного обнаружения (с регулировкой чувствительности) или экранированный кабель для прокладки проводки. В системах TN-C-S и TN-S свечение на нуле может сигнализировать о повреждении PEN-проводника или неправильном разделении на PE и N.
Основные неисправности электропроводки, вызывающие свечение индикатора
Свечение индикаторной отвёртки на нулевом проводе чаще всего сигнализирует о наведённом напряжении из-за обрыва нуля в цепи. Это происходит, когда нейтральный проводник теряет контакт с шиной заземления в распределительном щите или на подстанции. В трёхфазных сетях обрыв нуля приводит к перекосу фаз, и напряжение на «нуле» может достигать 50–150 В, что достаточно для слабого свечения индикатора. Проверка выполняется мультиметром в режиме измерения переменного напряжения между нулевым проводом и заземлением.
Неправильное подключение в распаечных коробках или розетках – вторая распространённая причина. Если фазный провод ошибочно соединён с нулевым контактом, а нейтраль подключена к фазе, индикатор будет реагировать на оба провода. Такие ошибки возникают при некачественном монтаже или ремонте. Для диагностики требуется прозвонка цепи с отключённым питанием и визуальный осмотр соединений на соответствие цветовой маркировке (синий – ноль, жёлто-зелёный – земля).
Утечка тока через изоляцию кабелей проявляется при повреждении оболочки проводов или их старении. Особенно критично в сырых помещениях, где влага снижает сопротивление изоляции до 1–10 кОм, создавая паразитные цепи. Индикатор фиксирует потенциал на нуле из-за ёмкостных токов между жилами. Для выявления используют мегаомметр: сопротивление изоляции между фазой и нулём должно быть не менее 0,5 МОм. При меньших значениях кабель подлежит замене.
Паразитные наводки от соседних кабелей возникают в пучках проводов, проложенных без соблюдения норм. Например, при параллельной прокладке силовых и слаботочных линий на расстоянии менее 50 мм. Электромагнитные поля фазных проводов индуцируют напряжение в нулевом проводнике, особенно если он не экранирован. Решение – раздельная прокладка кабелей в отдельных каналах или использование экранированных проводов с заземлённым экраном.
Неисправность в приборах-потребителях, таких как импульсные блоки питания или диммеры, вызывает обратные токи в нулевом проводе. Современная техника генерирует высокочастотные гармоники, которые не полностью компенсируются в нейтрали. Индикатор реагирует на эти токи даже при исправной проводке. Для проверки отключают все потребители и поочерёдно включают их, наблюдая за индикатором. При обнаружении виновника – заменяют или устанавливают фильтры гармоник.
Ослабление контактов в клеммниках или автоматических выключателях приводит к нагреву и окислению соединений. В результате сопротивление контакта растёт, и на нулевом проводе появляется падение напряжения. Индикатор светится из-за разности потенциалов между нулем и землёй. Проверка заключается в измерении напряжения между нулевым проводом и шиной заземления в щите: при исправной сети оно не должно превышать 5 В. Ослабленные контакты подтягивают или заменяют.
Влияние обрыва нулевого провода на показания индикатора
Обрыв нулевого провода в трехфазной сети приводит к смещению потенциала на оставшихся проводниках. Индикаторная отвертка, реагирующая на разность потенциалов между фазой и «землей», начинает светиться на нулевом проводе из-за появления на нем напряжения до 220 В относительно земли. Это происходит из-за перекоса фаз: при неравномерной нагрузке на фазах напряжение на оборванном нуле может достигать значений, близких к линейному (380 В), но индикатор фиксирует только его часть.
В однофазных сетях обрыв нуля вызывает аналогичный эффект, но механизм иной. При отсутствии соединения с нейтралью сети приборы, подключенные к фазе, создают паразитную цепь через заземленные корпуса или другие проводники. Индикатор фиксирует напряжение на нулевом проводе, так как он становится частью этой цепи, получая потенциал через нагрузку. Типичные значения – от 50 до 150 В, что достаточно для срабатывания неоновой лампы в отвертке.
Проверка обрыва нуля требует использования мультиметра. Измерьте напряжение между нулевым проводом и заземлением: при обрыве оно будет близко к фазному (190–230 В). Если индикатор светится, но мультиметр показывает 0 В, причина – наводка или утечка тока через изоляцию. В таких случаях проверьте целостность кабеля и состояние изоляции мегомметром (норма – не менее 0,5 МОм).
Опасность обрыва нуля заключается не только в ложных показаниях индикатора, но и в риске повреждения оборудования. При перекосе фаз напряжение на нагрузке может вырасти до 380 В, что приводит к выходу из строя бытовой техники. Для защиты установите реле напряжения с порогом срабатывания 240–250 В или используйте стабилизаторы с функцией отключения при перенапряжении.
В распределительных щитах обрыв нуля часто сопровождается нагревом контактов или автоматов. Проверьте затяжку клемм: ослабленное соединение увеличивает переходное сопротивление, что может имитировать обрыв. Используйте динамометрическую отвертку для затяжки винтов с усилием 2–2,5 Н·м. Если нулевая шина окислена, зачистите контакты до металлического блеска и нанесите токопроводящую смазку.
При обнаружении обрыва нуля в стояке многоквартирного дома немедленно отключите вводной автомат и сообщите в управляющую компанию. Самостоятельный ремонт запрещен: работы на магистральных линиях проводятся только квалифицированным персоналом с применением средств защиты (диэлектрические перчатки, боты, указатели напряжения). В частном доме проверьте целостность нулевого проводника от столба до щита, особое внимание уделите местам ввода в трубы и соединениям на опоре.
Почему свечение индикатора появляется при подключении бытовых приборов
Основные источники утечки тока в бытовых приборах:
- Фильтры электромагнитных помех (EMC) – конденсаторы, подключённые между фазой/нулём и корпусом прибора, пропускают ток до 3,5 мА на частотах 50–100 кГц.
- Нагревательные элементы с повреждённой изоляцией – утечка может достигать 10–50 мА при нагреве.
- Электродвигатели с изношенными обмотками – ток утечки растёт пропорционально нагрузке, до 100 мА при пуске.
- Платы управления с импульсными преобразователями – генерируют гармоники до 1 МГц, создавая ёмкостные токи до 1–2 мА.
Для диагностики причины свечения проведите поэтапную проверку. Отключите все приборы в квартире – если индикатор гаснет, подключайте их по одному, начиная с мощных (холодильник, бойлер). Зафиксируйте, при каком устройстве появляется свечение. Измерьте ток утечки мультиметром в режиме переменного тока (AC mA) между нулевым проводом и заземлением – значение выше 0,5 мА указывает на неисправность прибора или проводки. Проверьте сопротивление изоляции мегаомметром (норма – не менее 0,5 МОм при 500 В).
Если свечение наблюдается только при работе конкретного прибора, замените его сетевой фильтр или блок питания. В случае системной проблемы (свечение на всех розетках) проверьте качество заземления: сопротивление контура заземления не должно превышать 4 Ом для частных домов и 10 Ом для многоквартирных. Убедитесь, что нулевой провод не имеет обрывов – падение напряжения между вводным щитом и розеткой не должно быть выше 5% от номинала (11 В для сети 220 В). При обнаружении повреждений нулевого проводника вызовите электрика для замены участка линии.
Временное решение – установка реле напряжения с функцией контроля нуля или УЗО с номинальным током утечки 30 мА. Однако это не устраняет первопричину, а лишь маскирует проблему. Для радикального решения замените старую проводку на трёхпроводную (фаза-ноль-земля) с сечением жил не менее 2,5 мм² для розеточных групп. При подключении чувствительной техники (компьютеры, аудиосистемы) используйте разделительные трансформаторы или фильтры с гальванической развязкой, снижающие уровень помех на 90–95%.

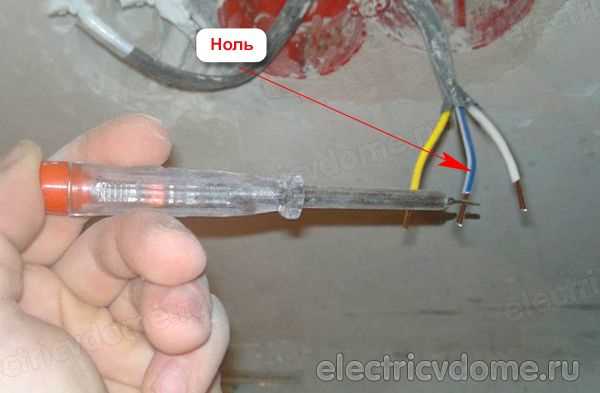

Роль блуждающих токов и наводок в ложном срабатывании индикатора
Наводки – результат электромагнитных полей от работающего оборудования или близко расположенных силовых кабелей. Переменные токи в фазных проводах индуцируют напряжение в нулевом проводнике, создавая ложный сигнал для индикатора. Особенно это заметно в длинных линиях без экранирования, где амплитуда наведённого напряжения может превышать 5–10 В, что воспринимается как наличие фазы.
Индикаторы с высокой чувствительностью (например, бесконтактные детекторы) реагируют даже на минимальные наводки. Порог срабатывания таких устройств часто составляет 10–50 В, что делает их уязвимыми к помехам. Для проверки рекомендуется использовать индикатор с регулируемой чувствительностью или мультиметр в режиме измерения переменного напряжения, чтобы отделить реальный потенциал от наведённого.
Блуждающие токи часто протекают через металлические конструкции здания – трубы, арматуру, системы вентиляции. Если нулевой провод имеет контакт с такими элементами, индикатор может показывать наличие напряжения из-за разности потенциалов между проводом и заземлёнными частями. Для диагностики следует отключить нагрузку и проверить сопротивление между нулевым проводом и заземлением – значения выше 1 Ом указывают на проблему.
Наводки усиливаются при параллельной прокладке нулевого и фазного проводов на больших расстояниях. Коэффициент взаимной индукции в таких случаях достигает 0,1–0,3 мГн/м, что приводит к наведённому напряжению до 30 В при токе нагрузки 10 А. Решение – раздельная прокладка проводов в экранированных каналах или использование витой пары для снижения взаимного влияния.
В трёхфазных сетях с несимметричной нагрузкой блуждающие токи появляются из-за неравномерного распределения токов по фазам. Если ток в нулевом проводе превышает 15–20% от фазного, индикатор может срабатывать даже при исправной изоляции. Для устранения проблемы необходимо балансировать нагрузку или устанавливать фильтры гармоник.
Для минимизации ложных срабатываний индикатора рекомендуется использовать устройства с гальванической развязкой или цифровые тестеры с функцией подавления помех. При работе в условиях сильных наводок эффективны индикаторы с частотной фильтрацией, отсекающие сигналы выше 50 Гц. В критических случаях следует применять осциллограф для анализа формы наведённого напряжения и выявления его источника.
Как проверить нулевой провод мультиметром вместо индикаторной отвертки
Мультиметр – более точный инструмент для диагностики нулевого провода, чем индикаторная отвертка. Переключите прибор в режим измерения переменного напряжения (ACV) на диапазон 200–750 В. Подключите чёрный щуп к заведомо заземлённому элементу (например, к корпусу электрощита или водопроводной трубе), а красный – к проверяемому нулевому проводу. При исправной сети показания должны быть в пределах 0–5 В. Превышение этого значения указывает на обрыв нуля или его смещение относительно земли.
Если в розетке отсутствует заземление, используйте метод сравнения с фазой. Вставьте красный щуп в фазный контакт, а чёрный – в нулевой. Нормальное напряжение между ними – 220–240 В. Если показания ниже 200 В или равны нулю, нулевой провод либо оборван, либо имеет высокое переходное сопротивление. В трёхфазных сетях проверяйте напряжение между нулем и каждой фазой: разница не должна превышать 10 В.
Для проверки целостности нулевого проводника в распределительной коробке или щите отключите питание автоматом. Переведите мультиметр в режим прозвонки (символ диода или звукового сигнала). Коснитесь щупами концов нулевого провода: при исправном состоянии прибор издаст звуковой сигнал или покажет сопротивление близкое к нулю. Если сопротивление бесконечно – провод оборван. Учитывайте, что в длинных линиях допустимо сопротивление до 1–2 Ом из-за протяжённости кабеля.
При подозрении на плохой контакт в клеммнике или розетке измерьте падение напряжения под нагрузкой. Подключите к проверяемой линии мощный потребитель (например, обогреватель на 2 кВт). Замерьте напряжение между фазой и нулем на входе и выходе линии. Разница более 5 В свидетельствует о высоком сопротивлении контакта, требующего зачистки или замены. В бытовых условиях этот метод эффективнее индикаторной отвертки, которая не выявляет скрытые дефекты.
В системах с раздельным рабочим и защитным нулем (TN-C-S) проверяйте оба проводника отдельно. Рабочий ноль (N) должен показывать напряжение относительно земли не выше 3 В, защитный (PE) – 0 В. Если мультиметр фиксирует на PE более 10 В, это указывает на ошибку монтажа или пробой изоляции. В таких случаях требуется немедленное отключение линии и поиск причины утечки.
Для диагностики скрытых проблем используйте режим измерения тока утечки. Переключите мультиметр в режим переменного тока (ACA) на диапазон 200 мА. Подключите прибор последовательно между нулевым проводом и заземлением. Ток утечки более 30 мА говорит о повреждении изоляции или неисправности оборудования. Этот метод позволяет выявить дефекты, которые индикаторная отвертка не обнаруживает из-за низкой чувствительности.
Запомните: мультиметр не заменяет профессиональные приборы для поиска обрывов (например, рефлектометр), но для бытовой диагностики его возможностей достаточно. Всегда проверяйте целостность щупов перед работой – повреждённая изоляция может привести к ложным показаниям или короткому замыканию. При измерениях в щитах используйте диэлектрические перчатки и избегайте одновременного касания фазных и нулевых проводников.
