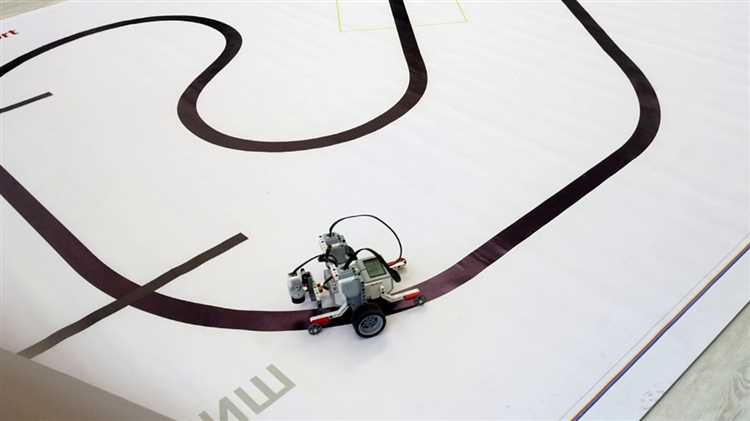

Робот для следования по линии – это не игрушка, а практический проект, который требует точного расчёта компонентов и алгоритмов. Начнём с выбора микроконтроллера: Arduino Uno или STM32 подойдут для большинства задач, но если нужна высокая скорость обработки, рассмотрите ESP32 с тактовой частотой до 240 МГц. Датчики линии – ключевой элемент. Оптимальный вариант – TCRT5000 или QTR-8A от Pololu: они работают в инфракрасном диапазоне, обеспечивая надёжное распознавание контраста при освещённости от 100 до 1000 люкс.
Двигатели выбирайте с учётом нагрузки. Для лёгкого робота (до 500 г) подойдут DC-моторы с редуктором 1:48 (например, TT Motor), питающиеся от 6 В. Если масса превышает 1 кг, используйте шаговые двигатели NEMA 17 с драйвером DRV8825. Колёса должны иметь резиновый протектор с коэффициентом трения не менее 0,7 для предотвращения проскальзывания на поворотах. Диаметр колёс – 40–60 мм: меньший размер улучшает манёвренность, но снижает скорость.
Алгоритм движения строится на основе PID-регулятора. Коэффициенты Kp, Ki и Kd подбираются экспериментально: начните с Kp = 0,5, Ki = 0,01, Kd = 0,1 и корректируйте их с шагом 0,05. Для калибровки датчиков используйте метод динамического порога: считайте значения с датчиков на белой и чёрной поверхности, затем вычисляйте среднее арифметическое как пороговое значение. Питание – отдельный вопрос: литий-полимерные аккумуляторы 18650 (3,7 В, 2200 мА·ч) обеспечат автономность до 2 часов при токе потребления 1 А.
Корпус робота должен быть жёстким и лёгким. Оптимальные материалы – фанера 3 мм или пластик PETG (толщина 2 мм), напечатанный на 3D-принтере с заполнением 20%. Расположение датчиков критично: расстояние между крайними сенсорами должно составлять 80–120 мм, а высота установки над поверхностью – 5–10 мм. Для точной настройки используйте логический анализатор или осциллограф с частотой дискретизации не менее 1 МГц, чтобы отслеживать сигналы с датчиков в реальном времени.
Выбор и подготовка необходимых компонентов для сборки
Первым шагом станет подбор микроконтроллера. Оптимальным выбором для начинающих будет Arduino Uno или Nano – они совместимы с большинством датчиков и библиотек, а их тактовая частота 16 МГц достаточна для обработки сигналов с линейных сенсоров. Если требуется компактность, рассмотрите ESP32: он поддерживает Wi-Fi и Bluetooth, но сложнее в настройке из-за двухъядерной архитектуры. Избегайте плат с малым количеством GPIO (например, Arduino Pro Mini без дополнительных модулей расширения), так как для подключения датчиков и моторов потребуется минимум 6–8 свободных пинов.
Датчики линии – ключевой элемент. Наиболее распространены аналоговые датчики TCRT5000 или цифровые QTR-8A от Pololu. TCRT5000 дешевле, но требует калибровки пороговых значений в коде, а QTR-8A оснащён встроенным АЦП и автоматически выдаёт нормализованные данные. Для повышения точности используйте массив из 5–8 датчиков с шагом 10–15 мм: это позволит роботу корректно отслеживать резкие повороты. Избегайте датчиков с фиксированным порогом (например, KY-033) – они не адаптируются к изменениям освещения.
Моторы и драйверы определяют динамику робота. Для лёгких конструкций (до 500 г) подойдут коллекторные моторы с редуктором 1:48 и напряжением 6 В, например, TT Motor. Для более тяжёлых моделей выбирайте бесколлекторные моторы с энкодерами (например, 12 В, 300 об/мин) и драйверы на базе микросхемы L298N или TB6612FNG. Последняя компактнее и эффективнее, но требует внешнего источника питания для логики. Обязательно проверьте соответствие напряжения моторов и драйвера: превышение на 20% приведёт к перегреву.
Источник питания должен обеспечивать стабильное напряжение без просадок. Для Arduino и моторов на 6 В используйте два Li-Po аккумулятора 18650 (3.7 В) в последовательном подключении или один 7.4 В с понижающим модулем до 5 В для контроллера. Избегайте батареек типа AA – их ёмкости (1500–2500 мА·ч) хватит на 10–15 минут активного движения. Для тестирования подойдёт блок питания на 12 В с током не менее 2 А, но в финальной сборке используйте аккумуляторы с защитой от глубокого разряда.
Шасси и колёса влияют на управляемость. Пластиковые платформы (например, от роботов-конструкторов) лёгкие, но хрупкие – для надёжности выбирайте алюминиевые или фанерные толщиной 3–5 мм. Колёса должны иметь резиновый протектор с высоким коэффициентом трения (например, силиконовые O-образные) и диаметр 50–70 мм: слишком маленькие будут пробуксовывать на неровностях. Для стабилизации добавьте третью опору – шариковый подшипник или мебельный ролик, закреплённый на передней части шасси.
Дополнительные компоненты зависят от задач. Для отладки подключите светодиоды (3 мм, 20 мА) к пинам моторов – они визуализируют направление движения. Потенциометр на 10 кОм позволит регулировать скорость без перепрошивки кода. Если робот должен реагировать на препятствия, добавьте ультразвуковой датчик HC-SR04 или инфракрасный Sharp GP2Y0A21 (диапазон 10–80 см). Избегайте модулей с аналоговым выходом без встроенного АЦП – они усложнят обработку данных.
Перед сборкой проверьте совместимость компонентов. Измерьте ток потребления моторов мультиметром: если он превышает 1 А, замените драйвер на более мощный (например, BTS7960). Прозвоните провода на короткое замыкание и убедитесь, что сечение соответствует току (0.5 мм² для 2 А, 1 мм² для 5 А). Для соединений используйте разъёмы JST или винтовые клеммы – пайка надёжнее, но затрудняет замену компонентов.
Калибровка датчиков проводится до финальной сборки. Подключите их к Arduino и загрузите скетч с библиотекой QTRSensors (даже для аналоговых TCRT5000). Проведите робота над чёрной линией на белом фоне, затем над белым полем, записывая минимальные и максимальные значения. Эти данные используйте в коде для нормализации показаний. Для цифровых датчиков QTR-8A калибровка выполняется автоматически при вызове метода calibrate(), но требует 10–15 секунд движения по трассе.

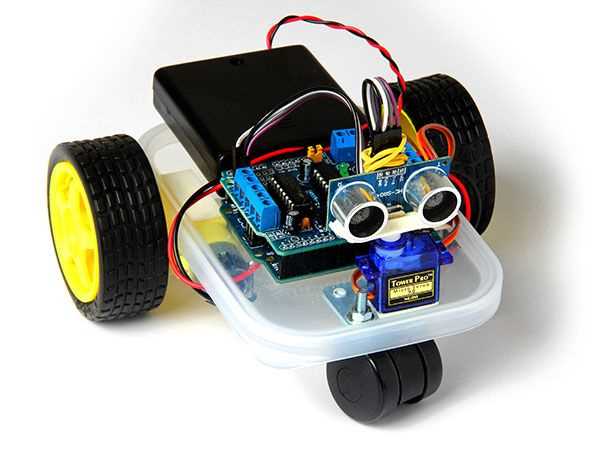

Схема подключения датчиков линии к микроконтроллеру
Для сборки робота с датчиками линии чаще всего используют аналоговые или цифровые ИК-датчики, например, TCRT5000 или QTR-8A. Подключение зависит от типа датчика: аналоговые требуют АЦП-входов микроконтроллера, цифровые – обычных GPIO. TCRT5000 работает в диапазоне 3–5 В, поэтому для стабильной работы рекомендуется подтягивающий резистор 10 кОм между выходом датчика и питанием, если микроконтроллер не имеет встроенных подтяжек.
При подключении группы датчиков (например, 5–8 штук) используйте общую шину питания и земли, но отдельные сигнальные линии для каждого датчика. Для Arduino Uno или Nano аналоговые датчики подключаются к пинам A0–A5, цифровые – к D2–D13. Избегайте длинных проводов (более 20 см) без экранирования, так как это приводит к помехам и ложным срабатываниям. Если робот работает на батарее, добавьте конденсатор 100 мкФ между питанием и землей для сглаживания скачков напряжения.
Для калибровки датчиков перед стартом используйте встроенные функции микроконтроллера. Например, в Arduino IDE есть библиотека QTRSensors, которая автоматически определяет минимальные и максимальные значения сигнала при движении робота по белой и черной поверхности. Без калибровки робот может терять линию из-за разброса параметров датчиков или освещения. Время калибровки – 5–10 секунд, за которые робот должен проехать по всей траектории.
Если датчики подключены через компаратор (например, LM393), настройте порог срабатывания переменным резистором 10 кОм. Это позволит регулировать чувствительность без перепрошивки микроконтроллера. Для цифровых датчиков с ШИМ-выходом (например, VL53L0X) используйте аппаратные прерывания для быстрого реагирования на изменения. При подключении к STM32 или ESP32 учитывайте, что некоторые пины имеют альтернативные функции, поэтому сверяйтесь с документацией на микроконтроллер.
Написание базового алгоритма следования по линии
Алгоритм следования по линии строится на обработке данных с датчиков, расположенных в передней части робота. Для двух датчиков (левый и правый) достаточно простой логики: если левый датчик фиксирует линию, робот поворачивает влево, если правый – вправо. При срабатывании обоих датчиков робот движется прямо. Пороговые значения для определения линии зависят от контрастности поверхности: для черной линии на белом фоне порог может быть 500–700 единиц АЦП (при 10-битном разрешении).
Для повышения точности используйте три или пять датчиков. Центральный датчик отвечает за движение прямо, крайние – за коррекцию курса. Пример кода для Arduino с тремя датчиками: если центральный датчик активен, моторы работают на 100% мощности; если активен левый – правый мотор замедляется на 30%, если правый – левый мотор замедляется аналогично. Коэффициенты коррекции подбираются экспериментально: слишком резкие повороты приводят к рывкам, слишком плавные – к потере линии.
Реализуйте гистерезис для предотвращения дребезга датчиков. Например, если датчик пересек пороговое значение, измените состояние робота только после подтверждения в течение 50 мс. Это исключит ложные срабатывания на неровностях поверхности. В коде гистерезис реализуется через переменные состояния и таймеры: если датчик удерживает значение выше порога дольше заданного времени, алгоритм реагирует.
Для роботов с дифференциальным приводом используйте PID-регулятор. Пропорциональная составляющая (P) отвечает за текущую ошибку (отклонение от центра линии), интегральная (I) – за накопленную ошибку, дифференциальная (D) – за скорость изменения ошибки. Начальные коэффициенты: P = 0.5, I = 0.01, D = 0.1. Настройка начинается с P: увеличьте его до появления колебаний, затем уменьшите на 20–30%. I компенсирует систематическую ошибку, D сглаживает резкие движения.
Обработайте крайние случаи: потерю линии и пересечение перекрестков. При потере линии робот должен остановиться или продолжить движение по последнему известному направлению в течение 200–300 мс, затем выполнить поисковый маневр (например, поворот на 30 градусов). Для перекрестков добавьте логику распознавания: если все датчики одновременно фиксируют линию, робот выполняет заранее заданное действие (поворот, остановка).
Оптимизируйте скорость движения. На прямых участках робот может разгоняться до 70–80% мощности моторов, на поворотах – снижать скорость до 40–50%. Динамическое изменение скорости реализуется через условные операторы: если ошибка превышает 30% от ширины линии, скорость снижается. Это предотвращает сход с траектории на резких поворотах.
Тестируйте алгоритм на трассе с разными радиусами поворотов и шириной линии. Начните с простой трассы (ширина линии 15–20 мм, радиус поворота 200 мм), затем усложняйте: уменьшайте ширину линии до 10 мм, добавляйте острые углы (90 градусов). Записывайте данные с датчиков и моторов в лог-файл для анализа поведения робота. Пример лога: время, значения датчиков, мощность моторов, ошибка PID.
Для микроконтроллеров с ограниченными ресурсами (например, ATmega328) оптимизируйте код: используйте целочисленную арифметику вместо float, избегайте сложных вычислений в прерываниях, применяйте битовые операции для работы с датчиками. Пример оптимизации PID: замените умножение на сдвиг (x * 0.5 → x >> 1), предварительно рассчитайте коэффициенты в целочисленном формате (P = 50 вместо 0.5).
Калибровка датчиков для точного распознавания траектории
Калибровка датчиков линии – критический этап, определяющий точность движения робота. Начните с измерения аналоговых значений сенсоров на белой и черной поверхностях при фиксированном расстоянии (обычно 5–10 мм от поверхности). Для инфракрасных датчиков типа TCRT5000 типичные показания на белом фоне составляют 800–900 единиц (из 1023), на черном – 200–300. Запишите эти значения для каждого датчика отдельно – разброс даже в 50 единиц между сенсорами может привести к смещению траектории.
Используйте динамическую калибровку: запустите робота на тестовом участке с резкими переходами белого и черного, чтобы датчики адаптировались к реальным условиям освещения. В коде Arduino реализуйте функцию, которая в цикле считывает минимальные и максимальные значения с каждого сенсора в течение 3–5 секунд. Пример: minVal[i] = min(minVal[i], analogRead(sensorPins[i]));. Это исключит влияние внешних помех и неравномерного освещения.
Нормализуйте данные после калибровки. Преобразуйте сырые показания в диапазон 0–1000, где 0 соответствует белой линии, а 1000 – черной. Формула: normalized = map(raw, minVal, maxVal, 0, 1000);. Для повышения устойчивости добавьте пороговое значение (например, 500), ниже которого сигнал считается белым, выше – черным. Это снизит влияние шумов и улучшит реакцию на резкие повороты.
Проверьте калибровку на неоднородных поверхностях. Если робот теряет линию на стыках материалов (например, глянцевый пластик и матовый картон), скорректируйте пороги или добавьте алгоритм усреднения показаний за 3–5 измерений. Для датчиков с цифровым выходом (например, QTR-8A) используйте встроенные функции библиотеки QTRSensors, но вручную задайте время экспозиции (обычно 2500 мкс) для стабильности.
Калибруйте датчики при каждом запуске робота. Освещение, температура и износ поверхности влияют на показания. Реализуйте автоматическую калибровку в функции setup(), где робот вращается на месте, сканируя поверхность под всеми сенсорами. Для экономии времени ограничьте калибровку 1–2 оборотами (примерно 2 секунды).
Используйте гистерезис для предотвращения ложных срабатываний. Если робот колеблется на границе черного и белого, добавьте два порога: один для перехода с белого на черный (например, 600), другой – для обратного перехода (400). Это устранит «дребезг» сигнала и сделает движение плавным. Пример условия: if (value > 600) state = BLACK; else if (value < 400) state = WHITE;.
Для мультисенсорных массивов (5+ датчиков) применяйте взвешенное усреднение. Назначьте каждому сенсору коэффициент в зависимости от его положения: центральные датчики должны иметь больший вес (например, 2.0), крайние – меньший (0.5). Формула расчета позиции линии: position = sum(value[i] * weight[i]) / sum(weight[i]);. Это повысит точность определения отклонения от траектории.
После калибровки протестируйте робота на трассе с разными радиусами поворотов (от 10 до 50 см) и скоростями (30–70% от максимальной). Если робот "срезает" углы, увеличьте чувствительность крайних датчиков на 10–15% или уменьшите скорость на поворотах. Для сложных трасс с перекрестками добавьте дополнительную калибровку на серых зонах (значения 400–600), чтобы робот распознавал их как отдельный тип поверхности.
Сборка и тестирование механической части робота
Начните с выбора шасси. Оптимальный вариант – платформа из акрила или алюминия толщиной 3–5 мм, вырезанная лазером по чертежам. Размеры: 150×100 мм для компактных моделей, 200×120 мм для роботов с дополнительными датчиками. Закрепите моторы на расстоянии 80–100 мм друг от друга, чтобы колеса не мешали друг другу при поворотах. Используйте крепления с овальными отверстиями для регулировки натяжения ремней или положения колес.
Для привода подойдут моторы постоянного тока с редуктором 1:48 или 1:120. Скорость вращения на выходе должна составлять 100–200 об/мин при напряжении 6 В. Проверьте ток потребления: при нагрузке он не должен превышать 1,5 А на мотор. Если используете шаговые двигатели, выбирайте модели с током фазы до 1 А и шагом 1,8° для плавного движения. Закрепите моторы болтами М3 с потайной головкой, чтобы избежать выступающих частей.
Колеса – критически важный элемент. Диаметр 40–60 мм обеспечивает баланс между скоростью и управляемостью. Ширина протектора 15–20 мм предотвращает проскальзывание на гладких поверхностях. Для лучшего сцепления используйте резину с твердостью 50–60 по Шору. Если робот движется по линии на полированном полу, добавьте на колеса силиконовые накладки или увеличьте вес шасси до 300–400 г для стабильности.
Сборка подшипниковых узлов требует точности. Для осей диаметром 4–6 мм используйте подшипники 608ZZ (8×22×7 мм) или 624ZZ (4×13×5 мм). Закрепите их в пластиковых или металлических держателях, зафиксировав стопорными кольцами. Проверьте люфт: при нажатии на колесо ось не должна смещаться более чем на 0,2 мм. Смажьте подшипники консистентной смазкой (например, Литол-24) перед установкой.
Тестирование начинайте с проверки свободного хода. Поднимите робота на 5–10 см над поверхностью и подайте напряжение 3 В на моторы. Колеса должны вращаться без рывков и посторонних шумов. Измерьте ток холостого хода: для моторов 1:48 он не должен превышать 0,3 А. Если значение выше, проверьте подшипники на заедание или перекос осей.
Далее проведите испытания на прямолинейность. Разместите робота на ровной поверхности и запустите моторы на 50% мощности. За 1 метр пути отклонение не должно превышать 2 см. Если робот уходит в сторону, отрегулируйте положение колес или замените моторы – разница в оборотах более 5% недопустима. Для точной настройки используйте осциллограф или мультиметр в режиме измерения частоты.
Проверка нагрузки: установите робота на поверхность с коэффициентом трения 0,3–0,5 (например, ламинат или линолеум). Увеличивайте напряжение до 6 В и следите за поведением. При проскальзывании колес уменьшите скорость или добавьте груз в переднюю часть шасси. Если моторы перегреваются (температура выше 60°C), снизьте напряжение или используйте радиаторы.
Финальный этап – тестирование на линии. Нарисуйте трассу шириной 15–20 мм с радиусами поворотов не менее 10 см. Запустите робота и зафиксируйте время прохождения участка длиной 2 метра. Оптимальное время – 3–5 секунд. Если робот теряет линию, увеличьте вес, уменьшите скорость или откалибруйте датчики. Запишите параметры (напряжение, ток, время) для дальнейшей оптимизации алгоритма управления.
