Неисправный стоп-сигнал – одна из причин штрафов ГИБДД (до 500 рублей по ст. 12.5 КоАП) и повышенного риска ДТП. Лампы накаливания типа P21/5W (двухнитевые) или светодиодные аналоги выходят из строя из-за перепадов напряжения, коррозии контактов или механических повреждений. Средний срок службы лампы – 500–1000 часов работы, но реальный ресурс зависит от условий эксплуатации: частые торможения в пробках ускоряют износ.
Проверка занимает не более 10 минут и не требует специальных инструментов. Вам понадобятся: мультиметр (для измерения напряжения 12 В), отвертка с плоским шлицем (для снятия плафона) и запасная лампа – желательно той же маркировки, что и штатная. Если автомобиль оснащен светодиодными стоп-сигналами, учтите: они чувствительны к полярности подключения, а их замена может потребовать адаптации бортового компьютера через диагностический сканер.
Начинайте с диагностики без разборки: попросите помощника нажать на педаль тормоза, пока вы осматриваете фонари снаружи. Если лампа не горит, проверьте предохранитель (номер указан в мануале, обычно F15–F20 на 10–15 А) и реле (при наличии). В 70% случаев проблема кроется в перегоревшей нити накала или окисленных контактах патрона – именно эти узлы нужно тестировать в первую очередь.

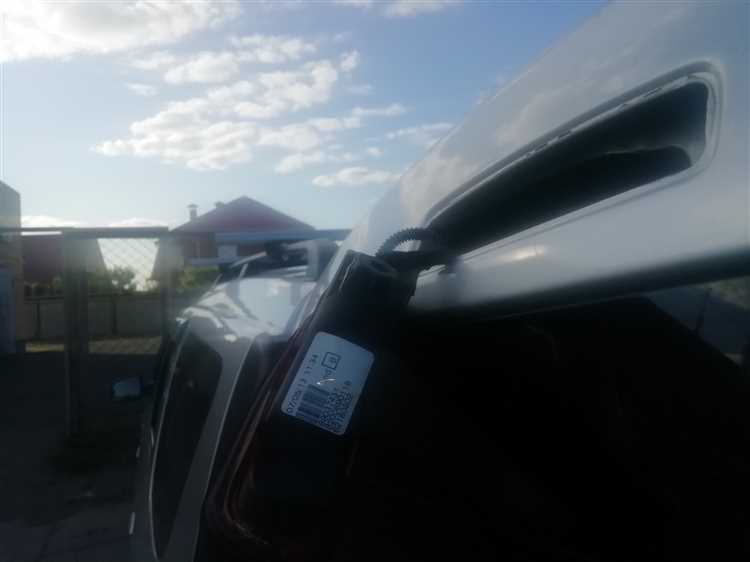

Какие инструменты понадобятся для диагностики стоп-сигналов
Для проверки стоп-сигналов достаточно минимального набора инструментов, но их выбор зависит от конструкции автомобиля. Базовый комплект включает мультиметр с режимом проверки напряжения (до 20 В) и целостности цепи – он поможет определить наличие питания на контактах лампы или разъёме проводки. Если автомобиль оборудован светодиодными стоп-сигналами, мультиметр также позволит замерить падение напряжения на модуле управления. Для машин с задним фонарём в труднодоступном месте (например, в крышке багажника) пригодится зеркало на телескопической ручке или смартфон с камерой – чтобы визуально подтвердить срабатывание лампы без демонтажа обшивки.
В случаях, когда требуется проверка проводки или реле, понадобятся набор отвёрток (крестовая и плоская, размеры PH2 и SL5.5) для снятия плафона или доступа к блоку предохранителей, а также контрольная лампа на 12 В – простой и надёжный способ проверить наличие «плюса» на проводах без риска короткого замыкания. Для автомобилей с CAN-шиной (например, современные модели VAG или BMW) может потребоваться диагностический сканер с поддержкой протокола UDS – он покажет ошибки по цепям стоп-сигналов, если проблема кроется в электронном блоке управления.
Необязательные, но полезные инструменты: тестер для проверки ламп (позволяет прозвонить нить накала без установки в патрон), изолента или термоусадочные трубки для временной изоляции повреждённых проводов, и схема электропроводки конкретной модели автомобиля – особенно актуально для машин с нестандартной разводкой (например, Renault Logan первого поколения или Toyota Corolla E120).

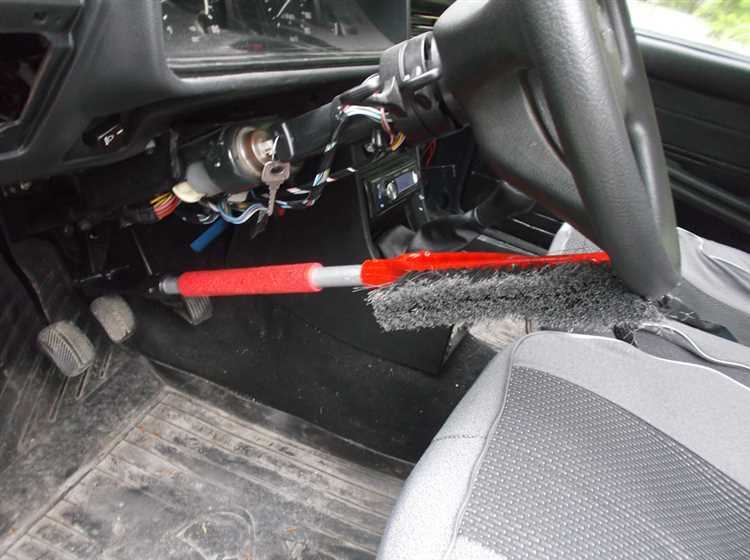

Как правильно включить зажигание для проверки без запуска двигателя
В автомобилях с традиционным замком зажигания последовательность действий следующая:
- Вставьте ключ и поверните его в первое фиксированное положение (обычно маркировано как «ACC» или «I»). Это включит приборную панель и мультимедийную систему, но не подаст питание на топливный насос и систему зажигания.
- Поверните ключ во второе положение («ON» или «II») – на приборной панели загорятся все индикаторы, а бортовой компьютер выполнит самодиагностику. Именно в этом режиме проверяются стоп-сигналы, так как цепь тормозных огней получает питание.
- Не удерживайте ключ в положении «START» (III) – это запустит стартер и двигатель, что для проверки не требуется.
Если после включения зажигания стоп-сигналы не реагируют на нажатие педали тормоза, проверьте предохранитель. Его расположение указано в руководстве по эксплуатации (обычно в блоке под капотом или в салоне, слева от рулевой колонки). Номинал предохранителя для стоп-сигналов чаще всего составляет 10–15 А. Замените его при необходимости, но не используйте предохранитель большего номинала – это может привести к возгоранию проводки.
В автомобилях с системой бесключевого доступа и кнопкой запуска алгоритм отличается. Удерживайте кнопку нажатой 1–2 секунды, не нажимая педаль тормоза. На некоторых моделях (например, Toyota, Lexus) для активации электрики без запуска двигателя требуется дважды нажать кнопку с интервалом в 1–2 секунды. Если после включения зажигания на приборной панели загорается ошибка тормозной системы, проверьте уровень тормозной жидкости или датчик педали тормоза – это может блокировать цепь стоп-сигналов.
Где искать лампы стоп-сигналов в разных моделях автомобилей
В большинстве современных автомобилей лампы стоп-сигналов расположены в задних фонарях, но доступ к ним зависит от конструкции кузова. У седанов и хэтчбеков, таких как Volkswagen Golf или Toyota Corolla, фонари обычно крепятся снаружи багажника – достаточно открутить пластиковую накладку или снять внутреннюю обшивку. В моделях с вертикальными задними фонарями (например, BMW 3 серии) лампы часто скрыты за съемными крышками, которые фиксируются защелками или винтами.
Внедорожники и кроссоверы, такие как Nissan X-Trail или Kia Sportage, могут иметь дополнительные стоп-сигналы на спойлере или задней двери. Основные лампы в таких моделях чаще всего находятся за пластиковыми заглушками в багажнике, но иногда требуется демонтаж всего фонаря. У Renault Duster, например, доступ к лампам открывается после снятия обшивки багажного отсека, где расположены патроны с проводами.
У автомобилей с кузовом универсал (Skoda Octavia Combi, Volvo V60) лампы стоп-сигналов нередко интегрированы в задние двери. Чтобы добраться до них, нужно снять внутреннюю панель двери, которая крепится на пистонах или саморезах. В некоторых случаях, как у Audi A4 Avant, патроны ламп вынимаются без демонтажа фонаря – достаточно повернуть их против часовой стрелки.
В старых моделях, таких как ВАЗ-2107 или Ford Focus первого поколения, лампы стоп-сигналов часто расположены в отдельных отсеках задних фонарей. Доступ к ним осуществляется через багажник: нужно открутить пластиковую крышку или снять весь фонарь, отсоединив разъем. У Mazda 3 дорестайлинговой версии лампы меняются через лючок в обшивке багажника, но для этого требуется отогнуть ковролин.
В премиальных автомобилях (Mercedes-Benz E-класса, Lexus RX) лампы стоп-сигналов могут быть светодиодными и не подлежат замене отдельно от блока фонаря. Если лампа перегорела, придется менять весь модуль, что увеличивает стоимость ремонта. В таких случаях перед заменой стоит проверить предохранители и проводку – иногда проблема кроется не в лампе, а в электрической цепи.
У грузовых автомобилей и фургонов (ГАЗель, Volkswagen Transporter) стоп-сигналы часто расположены на задней двери или кузове. Доступ к ним открывается после снятия защитных кожухов или обшивки. В моделях с высокой посадкой (например, Toyota Land Cruiser) лампы могут находиться в труднодоступных местах – для их замены иногда требуется подъемник или смотровая яма.
Как проверить работоспособность лампы с помощью напарника
Попросите напарника сесть в автомобиль и нажать на педаль тормоза. Встаньте сзади машины так, чтобы видеть оба стоп-сигнала – левый и правый. Если лампы не загораются, проверьте предохранитель: в большинстве моделей он расположен в блоке под капотом или в салоне, маркировка – «STOP» или «BRAKE». Номинал предохранителя обычно 10–20 А, уточните по схеме в руководстве пользователя.
Если предохранитель цел, переходите к проверке контактов. Откройте багажник или снимите заднюю панель фонаря – доступ зависит от конструкции автомобиля. Осмотрите патрон лампы на наличие окисления или обгоревших контактов. Протрите их спиртом или мелкозернистой наждачной бумагой, если обнаружены следы коррозии. Убедитесь, что лампа плотно вставлена в патрон.
Напарник должен удерживать педаль тормоза, пока вы проверяете напряжение на контактах патрона мультиметром. Красный щуп подключите к плюсовому контакту (обычно центральный), черный – к массе (корпус патрона или кузов). Нормальное напряжение – 12–14 В. Если напряжения нет, проблема в проводке или выключателе стоп-сигнала.
Замените лампу, если напряжение есть, но она не горит. Выкрутите её против часовой стрелки (в большинстве случаев) и сравните маркировку с новой. Для светодиодных ламп важна полярность: перепутанные контакты не дадут свечения. После установки попросите напарника снова нажать на тормоз – лампа должна загореться сразу.
Проверьте выключатель стоп-сигнала, если напряжения на патроне нет. Он расположен под педалью тормоза. Отсоедините разъём и замкните контакты отвёрткой – если лампы загорятся, выключатель неисправен. Замените его: деталь стоит недорого, а процедура занимает 10–15 минут.
Обратите внимание на «массу» фонарей. Плохой контакт с кузовом часто становится причиной неработающих стоп-сигналов. Найдите точку крепления провода массы (обычно рядом с фонарём) и зачистите её до металла. Затяните болт крепления – окисление или слабая затяжка могут нарушать цепь.
Если все шаги выполнены, а лампа не работает, проверьте целостность проводки. Прозвоните провода мультиметром от патрона до блока предохранителей. Обрыв или короткое замыкание требуют ремонта или замены жгута проводов. В сложных случаях обратитесь к электрику – диагностика скрытых неисправностей может потребовать специального оборудования.
Что делать, если лампа не горит: замена или проверка проводки
Первым шагом исключите самую очевидную причину – перегоревшую лампу. Откройте багажник или снимите задний фонарь (в зависимости от модели автомобиля) и извлеките лампу стоп-сигнала. Проверьте нить накала: если она оборвана или внутри колбы видны потемнения, лампа неисправна. Для проверки подойдет мультиметр в режиме прозвонки – сопротивление исправной лампы накаливания должно составлять 2–10 Ом, светодиодной – 50–500 Ом. Если лампа цела, переходите к следующему этапу.
Проверьте предохранитель, отвечающий за цепь стоп-сигналов. Его расположение указано в руководстве по эксплуатации автомобиля (обычно в блоке предохранителей под капотом или в салоне). Номинал предохранителя для стоп-сигналов чаще всего составляет 10–15 А. Если он перегорел, замените на новый того же номинала. Если предохранитель снова перегорает при включении стоп-сигналов, в цепи присутствует короткое замыкание – требуется диагностика проводки.
- Отсоедините разъем лампы и осмотрите контакты на наличие окислов, грязи или оплавлений. Зачистите их мелкозернистой наждачной бумагой или специальным спреем для контактов.
- Проверьте напряжение на разъеме с помощью мультиметра при нажатой педали тормоза. Нормальное значение – 12–14 В. Если напряжения нет, проблема в проводке или выключателе стоп-сигнала.
- Прозвоните провода от разъема лампы до блока предохранителей. Используйте схему электропроводки вашего автомобиля – обрыв или замыкание на массу чаще всего возникает в местах изгибов или креплений проводов.
Если напряжение на разъеме лампы присутствует, но она не горит, проверьте патрон. Часто контакты патрона окисляются или деформируются, что приводит к плохому контакту. Подогните контакты отверткой или замените патрон целиком. Для светодиодных ламп убедитесь, что полярность подключения соблюдена – неправильное подключение приведет к отсутствию свечения.
В случае, когда все предыдущие шаги не дали результата, проверьте выключатель стоп-сигнала (лягушку). Он расположен под педалью тормоза. Отсоедините разъем и замкните контакты напрямую – если лампы загорятся, выключатель неисправен. Замените его на новый, предварительно отключив аккумулятор. Если проблема сохраняется, обратитесь к автоэлектрику для диагностики CAN-шины или блока управления кузовом – в современных автомобилях неисправности могут быть связаны с программными сбоями.
Как убедиться в исправности предохранителя стоп-сигналов
Первым шагом найдите блок предохранителей. В большинстве автомобилей он расположен под приборной панелью со стороны водителя или в моторном отсеке. В руководстве по эксплуатации указано точное расположение и схема назначения предохранителей. Для стоп-сигналов обычно отвечает предохранитель на 10–20 А, обозначенный как «STOP» или «BRAKE LIGHTS». Если схема отсутствует, проверьте все предохранители с аналогичным номиналом.
Извлеките предохранитель с помощью специального пинцета, который часто входит в комплект автомобиля. Визуально осмотрите его: исправный предохранитель имеет целый проводник внутри прозрачного корпуса, перегоревший – разорванную нить или потемнение. Если визуальная проверка не дала результата, используйте мультиметр в режиме прозвонки. Приложите щупы к контактам предохранителя – звуковой сигнал или сопротивление близкое к нулю подтвердит исправность.
Если предохранитель перегорел, замените его на новый с идентичным номиналом. Использование предохранителя с большим током опасно: это может привести к возгоранию проводки. После замены проверьте работу стоп-сигналов. Если новый предохранитель сразу перегорает, проблема кроется в коротком замыкании или неисправности цепи – требуется диагностика проводки или выключателя стоп-сигнала.
Для профилактики проверяйте предохранители при каждом ТО. Храните запасные предохранители в автомобиле, особенно перед длительными поездками. В случае частых перегораний обратитесь к электрику: это может указывать на скрытые дефекты в системе.
