Избыточное давление в топливной рампе – распространенная проблема, приводящая к нестабильной работе двигателя, повышенному расходу топлива и преждевременному износу форсунок. Нормальное давление для большинства бензиновых систем впрыска составляет 3–4 бар на холостом ходу, но при неисправностях оно может подниматься до 5–7 бар, вызывая перелив топлива и детонацию. Первым шагом в диагностике должен быть замер давления манометром с диапазоном 0–10 бар, подключенным к штуцеру на рампе или через тройник в топливопровод.
Одна из основных причин повышенного давления – неисправность регулятора давления топлива (РДТ). В системах с обратной магистралью РДТ сбрасывает излишки топлива в бак, но при засорении его мембраны или клапана давление растет. Проверка заключается в отсоединении вакуумного шланга от РДТ: если давление падает на 0,5–1 бар, регулятор исправен. В противном случае требуется замена. Для систем без обратки (например, Ford EcoBoost или VAG TSI) проблема может крыться в некорректной работе топливного насоса с электронным управлением.
Засорение топливного фильтра или магистралей также приводит к росту давления из-за увеличения сопротивления потоку. Фильтр тонкой очистки рекомендуется менять каждые 20–30 тыс. км, а в регионах с низким качеством топлива – чаще. При сильном загрязнении давление перед фильтром может достигать 6–8 бар, в то время как после него – падать до 1–2 бар. Для проверки достаточно отсоединить магистраль после фильтра и измерить давление: если оно нормализуется, фильтр подлежит замене.
В автомобилях с непосредственным впрыском (GDI, TFSI, Skyactiv) давление в рампе регулируется электрическим насосом высокого давления (ТНВД). Неисправности датчика давления или клапана управления ТНВД приводят к его работе на максимальных оборотах, повышая давление до 150–200 бар вместо штатных 50–120 бар. Диагностика требует сканера с поддержкой протокола CAN и проверки кодов ошибок P0087, P0088, P2293. Временное решение – сброс давления через диагностический разъем с помощью команды «Fuel Rail Pressure Release» в специализированном ПО.
Для снижения давления в экстренных случаях можно использовать метод кратковременного отключения топливного насоса. На автомобилях с реле управления насосом достаточно вытащить его на 5–10 секунд при работающем двигателе, чтобы давление упало. Однако этот способ не устраняет причину и может привести к завоздушиванию системы. Более безопасный вариант – отсоединение предохранителя насоса (обычно 15–20 А) и прокрутка стартером до остановки двигателя. После этого давление в рампе снизится до 0,5–1 бар.

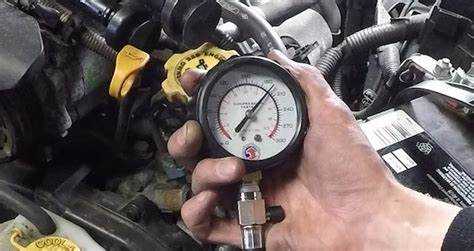

При регулярных проблемах с давлением стоит проверить обратный клапан топливного насоса. Его неисправность приводит к сливу топлива из рампы обратно в бак после остановки двигателя, из-за чего при следующем запуске давление оказывается завышенным. Тест проводится манометром: после выключения зажигания давление должно держаться не менее 30 минут. Если оно падает быстрее, клапан требует замены или очистки.
Для диагностики давления в топливной рампе потребуется манометр с диапазоном измерения от 0 до 6–10 бар (в зависимости от модели автомобиля). Подберите штуцер, соответствующий типу топливной системы: для систем с прямым впрыском часто используется резьбовое соединение M12×1,5 или M14×1,5, а для распределительного впрыска – быстросъемные фитинги. Перед подключением сбросьте остаточное давление в системе, отсоединив предохранитель топливного насоса и запустив двигатель до его остановки.
Найдите контрольный штуцер на топливной рампе – обычно он расположен на конце рампы или вблизи регулятора давления. На некоторых автомобилях (например, Volkswagen с системой FSI) штуцер может быть скрыт под пластиковой заглушкой. Очистите место подключения от грязи и масла, чтобы избежать попадания посторонних частиц в топливную магистраль. Используйте ветошь и очиститель карбюратора для удаления загрязнений.

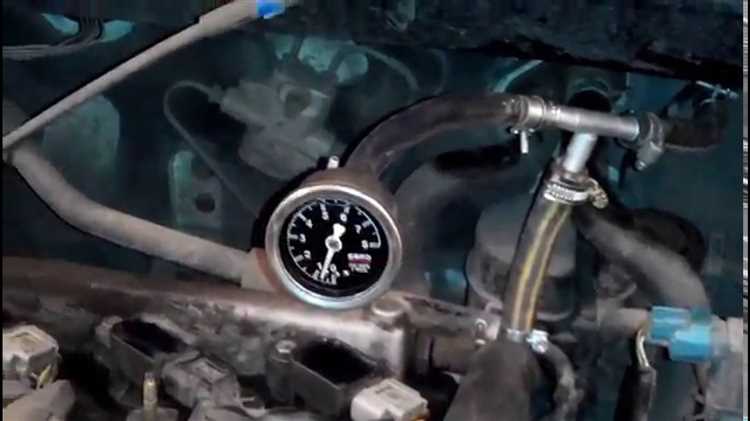

Подсоедините манометр к штуцеру через переходник, если это необходимо. Для систем с высоким давлением (до 200 бар у дизелей) применяйте специализированные манометры с усиленными шлангами и клапанами сброса. Затяните соединение моментом, указанным в сервисной документации (обычно 15–25 Н·м), чтобы избежать утечек. Проверьте герметичность, нанеся мыльный раствор на стыки – появление пузырьков свидетельствует о неисправности уплотнений.
Запустите двигатель и дайте ему поработать на холостом ходу. Сравните показания манометра с эталонными значениями из технической документации: для бензиновых двигателей с распределительным впрыском норма составляет 2,5–4 бар, для систем с непосредственным впрыском – 3–6 бар, для дизелей – 150–250 бар. Отклонение более чем на 10% от нормы указывает на неисправность насоса, регулятора давления или форсунок.
Проверьте динамическое изменение давления при резком открытии дроссельной заслонки. В исправной системе давление должно кратковременно повышаться на 0,5–1 бар, а затем возвращаться к исходному значению. Если давление падает ниже нормы или не восстанавливается, возможен износ топливного насоса или засорение фильтра. У дизельных двигателей проверьте давление при отключении форсунок – оно должно оставаться стабильным.
Для проверки регулятора давления отсоедините вакуумный шланг от регулятора (если он предусмотрен конструкцией). Давление должно увеличиться на 0,5–1 бар. Если изменений нет, регулятор неисправен. На автомобилях с обратной магистралью пережмите шланг обратки – давление должно резко возрасти. Отсутствие реакции указывает на неисправность насоса или засорение магистрали.
После завершения проверки сбросьте давление в системе, отсоединив манометр. Убедитесь, что топливо не вытекает из штуцера – при необходимости замените уплотнительное кольцо. Запустите двигатель и проконтролируйте отсутствие утечек. Запишите полученные показания для дальнейшего анализа: стабильное заниженное давление требует проверки насоса, скачки давления – диагностики форсунок или регулятора.
Какие неисправности форсунок приводят к повышенному давлению и как их устранить
Повышенное давление в топливной рампе часто вызвано неисправностями форсунок, связанными с их механическим или электрическим износом. Основные причины:
- Засорение распылителей – отложения смол и примесей сужают проходное сечение, снижая пропускную способность. Давление растет из-за невозможности сброса излишков топлива через форсунки. Устраняется ультразвуковой чисткой или заменой распылителей (при износе более 10–15%).
- Неполное закрытие клапана – износ седла или иглы приводит к подтеканию топлива в цилиндр, что вынуждает насос компенсировать утечку повышенным давлением. Диагностируется по падению давления в рампе при остановке двигателя (более 0,2 МПа за 10 секунд). Ремонт – замена форсунки или восстановление клапана на специализированном оборудовании.
- Короткое замыкание обмотки – электрический дефект вызывает постоянное открытие форсунки, увеличивая расход топлива и нагрузку на насос. Сопротивление обмотки ниже нормы (например, 8 Ом вместо 12–16 Ом для большинства систем). Устраняется только заменой форсунки.
- Износ уплотнительных колец – приводит к утечкам топлива под давлением в обратку или под коллектор. Давление в рампе растет из-за потерь в системе. Замена колец (артикулы зависят от модели форсунки) решает проблему.
Для точной диагностики используйте сканер с функцией проверки баланса форсунок (например, Launch X431 или Bosch KTS). При отклонении времени впрыска более чем на 15% от эталонного значения форсунка подлежит ремонту или замене. В системах Common Rail критически важно проверять давление обратки – превышение 0,05 МПа указывает на неисправность клапана форсунки. После ремонта обязательна адаптация форсунок через диагностическое ПО (например, Denso для дизельных систем или Ford IDS для бензиновых).
Замена или очистка топливного фильтра для нормализации давления
Засорённый топливный фильтр – одна из основных причин падения давления в рампе. В зависимости от конструкции системы, фильтр может быть установлен в топливном баке (сетчатый фильтр-сетка), на магистрали (внешний фильтр тонкой очистки) или интегрирован в топливный модуль. Средний ресурс фильтра тонкой очистки для бензиновых двигателей составляет 30–60 тыс. км, для дизельных – 15–30 тыс. км. Превышение этих значений на 20–30% увеличивает сопротивление потоку топлива на 0,2–0,5 бар, что приводит к нестабильной работе форсунок и падению мощности.
Очистка фильтра возможна только для сетчатых элементов (например, фильтра грубой очистки в баке). Для этого используют ультразвуковую ванну с растворителем или промывку в керосине с последующей продувкой сжатым воздухом под давлением 3–5 бар. Внешние фильтры тонкой очистки (бумажные или синтетические) не подлежат восстановлению – их эффективность после промывки снижается на 40–60%, а волокна могут разрушиться, попав в топливную магистраль. Признаки критического засорения: затруднённый запуск двигателя, провалы при разгоне, повышенный расход топлива на 10–15%.
Замена фильтра требует соблюдения регламента производителя по типу фильтрующего элемента. Например, для автомобилей Volkswagen с двигателями TSI рекомендованы фильтры с пропускной способностью не менее 120 л/ч и степенью очистки 5–10 мкм. Использование аналогов с меньшей пропускной способностью (например, 80 л/ч) снижает давление в рампе на 0,3–0,7 бар. При установке нового фильтра важно соблюдать направление потока топлива, указанное стрелкой на корпусе, и использовать оригинальные уплотнительные кольца – их деформация приводит к подсосу воздуха и падению давления на 0,1–0,2 бар.
После замены фильтра необходимо сбросить давление в системе и удалить воздух. Для этого отключают предохранитель топливного насоса, запускают двигатель до его остановки, затем прокручивают стартер 3–5 секунд. На автомобилях с дизельными двигателями (например, BMW N57) требуется дополнительная прокачка системы через клапан на топливном фильтре. Контроль давления проводят манометром, подключённым к штуцеру на рампе: для бензиновых двигателей норма – 3,5–4,5 бар (на холостом ходу), для дизельных – 250–350 бар (в зависимости от модели).
| Тип двигателя | Допустимое падение давления после замены фильтра | Максимальное время стабилизации давления |
|---|---|---|
| Бензиновый атмосферный | 0,1–0,2 бар | 30 секунд |
| Бензиновый турбированный | 0,3 бар | 45 секунд |
| Дизельный Common Rail | 5–10 бар | 60 секунд |
При частых заменах фильтра (каждые 10–15 тыс. км) рекомендуется проверить состояние топливного насоса и магистралей. Износ насоса на 30% увеличивает нагрузку на фильтр, сокращая его ресурс вдвое. В системах с обратной магистралью (например, Toyota 1GR-FE) засорение обратного клапана также приводит к росту давления в рампе на 0,5–1 бар, что компенсируется заменой фильтра лишь временно. В таких случаях требуется диагностика всей топливной системы с использованием сканера для проверки параметров работы насоса и регулятора давления.
Регулировка давления через клапан обратки топливной системы
Клапан обратки (регулятор давления топлива) – механический или электрический узел, отвечающий за сброс избыточного давления в топливной рампе. В системах с механическим регулятором давление корректируется за счет пружины и диафрагмы, реагирующих на разрежение во впускном коллекторе. Для проверки работоспособности отсоедините вакуумный шланг от регулятора: давление должно резко возрасти на 0,3–0,7 бар. Если изменений нет – клапан неисправен или засорен.
На автомобилях с электронным управлением (например, системы Bosch Motronic или Siemens Simtec) регулировка осуществляется через ЭБУ, который подает сигнал на электроклапан обратки. Для диагностики потребуется сканер с поддержкой протокола OBD-II и доступ к параметрам «Fuel Rail Pressure» и «Fuel Return Control». При отклонении фактического давления от заданного более чем на 5% проверьте сопротивление обмотки клапана (норма – 2–5 Ом) и целостность проводки.
В системах с обратной магистралью регулировка возможна путем установки регулируемого штуцера или дроссельной шайбы в обратную линию. Для снижения давления на 0,2–0,4 бар используйте шайбу с отверстием диаметром 0,8–1,2 мм (для бензиновых двигателей объемом 1,6–2,0 л). Перед установкой промойте магистраль от стружки и загрязнений, иначе риск засорения форсунок возрастает в 3–4 раза. После модификации обязательно проведите тест на холостом ходу и под нагрузкой.
На дизельных двигателях с системой Common Rail регулировка через клапан обратки не применяется – давление управляется ТНВД и электромагнитными форсунками. Однако в системах с механическим насосом (например, Bosch VE) можно корректировать давление подбором толщины прокладки под пружиной регулятора. Стандартный диапазон регулировки – 120–150 бар для легковых автомобилей. Превышение давления на 10% приводит к росту расхода топлива на 5–7% и увеличению нагрузки на ТНВД.
После любых манипуляций с клапаном обратки проведите адаптацию системы через диагностическое оборудование. Для бензиновых двигателей снимите клемму АКБ на 10–15 минут, чтобы сбросить адаптивные параметры ЭБУ. На дизелях выполните процедуру «обучения» форсунок (например, через сервисную функцию «Injector Coding» в сканере Launch). Без адаптации возможны провалы при разгоне и нестабильный холостой ход в течение 50–100 км пробега.
