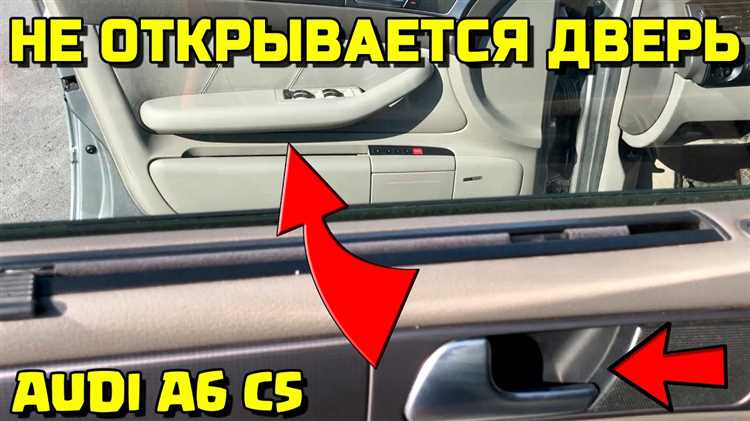

Ручка двери на Audi A6 C5 (1997–2004) – один из самых уязвимых элементов кузова. Чаще всего выходят из строя микровыключатели замка, тяги или пластиковые защёлки. Разборка требует точности: неправильное обращение с фиксаторами может привести к поломке креплений или повреждению обшивки. В этой инструкции рассмотрим процесс на примере передней двери, но для задней алгоритм аналогичен с поправкой на расположение тяг.
Перед началом работ подготовьте инструменты: торцевую головку на 10 мм, отвёртку TORX T20, пластиковые клинья для снятия обшивки и плоскогубцы с тонкими губками. Обязательно отключите аккумулятор – случайное замыкание проводки микровыключателя может вывести из строя блок комфорта. Если ручка не реагирует на нажатие, проверьте предохранитель №20 (10 А) в блоке под торпедой со стороны водителя.
Начните с демонтажа обшивки двери. Подденьте пластиковый кожух ручки снизу и снимите его, открутив два винта TORX T20. Отсоедините разъём подсветки (если есть) и тягу от внутренней ручки. Затем аккуратно отщёлкните обшивку по периметру, начиная с нижнего угла – используйте пластиковые клинья, чтобы не повредить защёлки. После снятия обшивки отсоедините тягу замка от наружной ручки, нажав на фиксатор плоскогубцами.
Сама ручка крепится двумя болтами на 10 мм – один виден сразу, второй скрыт за пластиковой заглушкой в торце двери. После откручивания сдвиньте ручку вперёд и отсоедините её от тяги замка. Если требуется замена микровыключателя, отогните фиксаторы на корпусе и извлеките его. При сборке смажьте тяги и механизм замка силиконовой смазкой – это продлит срок службы и устранит скрипы.
Какие инструменты понадобятся для разборки дверной ручки
Для разборки дверной ручки Audi A6 C5 потребуются инструменты, адаптированные под специфику крепежа и конструкцию узла. Основной набор включает торцевую головку на 10 мм с удлинителем для откручивания болтов крепления ручки к дверной карте, а также тонкую плоскую отвертку (шириной 3–4 мм) или пластиковый клин для аккуратного снятия декоративных накладок без повреждения пластика. Обязателен набор Torx T20 и T25 – эти биты используются для винтов, фиксирующих внутреннюю часть ручки и механизм замка. Для отсоединения тяг и электрических разъемов (если ручка с кнопкой) пригодится пинцет с изогнутыми губками или специальный съемник для клипс, так как стандартные плоскогубцы могут деформировать хрупкие пластиковые защелки.
Дополнительно понадобятся динамометрический ключ (если планируется обратная сборка с соблюдением момента затяжки – для болтов крепления ручки рекомендовано 8–10 Н·м) и силиконовая смазка в аэрозоле для обработки резиновых уплотнителей и подвижных частей механизма после разборки. В случае работы с электрической частью ручки (например, при замене микропереключателя) необходим мультиметр для проверки цепей и изоляционная лента для временной фиксации проводов. Избегайте использования ударных отверток или молотка – все крепежные элементы в дверной ручке Audi A6 C5 рассчитаны на ручное откручивание.
Как снять обшивку двери без повреждений
Перед началом работ отключите аккумулятор автомобиля, чтобы избежать случайного срабатывания электростеклоподъёмников или центрального замка. На Audi A6 C5 обшивка крепится на пластиковых клипсах, скрытых винтах и защёлках. Основные точки фиксации: два винта под заглушками в нижней части ручки двери, один винт под накладкой подлокотника и несколько клипс по периметру. Для демонтажа потребуются плоская отвёртка с защитной насадкой (или пластиковая лопатка), крестовая отвёртка PH2 и съёмник клипс.
Начните с удаления декоративных элементов. Подденьте плоской отвёрткой заглушки в нижней части ручки двери – они скрывают винты Torx T20. Открутите их, затем снимите накладку подлокотника: аккуратно потяните её вверх, начиная с переднего края, чтобы освободить защёлки. Если на двери установлен динамик, отсоедините его разъём, предварительно отжав фиксатор. Не тяните за провода – используйте пластиковую лопатку, чтобы отсоединить колодку.
Следующий этап – снятие обшивки с клипс. Вставьте пластиковую лопатку между обшивкой и металлическим каркасом двери в нижнем углу, ближе к задней части. Плавно отожмите обшивку, чтобы освободить первую клипсу. Повторите процедуру по периметру, двигаясь по часовой стрелке: спереди, сверху и сзади. На Audi A6 C5 клипсы расположены неравномерно – особое внимание уделите углам и области вокруг ручки. Если клипса сломалась, замените её на новую (артикул 8D0 839 301 для оригинальных деталей).
- Не используйте металлические инструменты без защитных накладок – риск повредить лакокрасочное покрытие или пластик.
- При снятии обшивки тяните её на себя, а не вверх, чтобы не деформировать крепления.
- Если обшивка «заедает», проверьте скрытые винты: на некоторых моделях Audi A6 C5 есть дополнительный крепёж за блоком управления стеклоподъёмниками.
- После снятия осмотрите уплотнительную прокладку по периметру двери – при необходимости очистите её от грязи.
После освобождения всех клипс отсоедините тросик замка (если он есть) и электрические разъёмы. Тросик крепится на пластиковом фиксаторе – сожмите его пальцами и потяните в сторону. Разъёмы блоков управления и подсветки двери отсоединяйте, нажав на фиксаторы. Уложите обшивку на мягкую поверхность, чтобы избежать царапин. При обратной установке сначала подключите все разъёмы, затем защёлкните клипсы, начиная с верхней части, и только потом закрутите винты. Проверьте работу стеклоподъёмников и замка до окончательной фиксации обшивки.
Где находятся крепёжные винты ручки и как их открутить
Крепёжные винты наружной ручки двери Ауди А6 С5 (1997–2004) расположены в двух местах: один – под декоративной заглушкой на торце двери, второй – внутри дверной карты, за защитной накладкой. Заглушка на торце снимается плоской отвёрткой или пластиковым клином, под ней скрыт винт Torx T20. Второй винт находится за пластиковой накладкой дверной ручки – её нужно аккуратно поддеть снизу, чтобы не сломать фиксаторы. После снятия накладки откроется доступ к винту Torx T30, который фиксирует ручку к металлическому каркасу двери.
Для откручивания используйте качественный набор бит Torx с магнитным держателем – винты часто прикипают из-за коррозии. Нанесите проникающую смазку (например, WD-40) за 10–15 минут до работы, чтобы облегчить процесс. Если винт не поддаётся, попробуйте прогреть его строительным феном или аккуратно постучать по бите молотком для разрушения окислов. Избегайте чрезмерного усилия – сорванные шлицы потребуют высверливания винта, что усложнит ремонт.
Как отсоединить тяги и электрические разъёмы от ручки
Начните с отсоединения тяги замка, расположенной в нижней части ручки. Для этого сожмите фиксирующие зажимы на пластиковом наконечнике тяги плоскогубцами или специальным съёмником. Удерживая зажим в сжатом состоянии, аккуратно выведите наконечник из паза на механизме ручки. Если тяга не поддаётся, проверьте наличие дополнительных фиксаторов – на некоторых моделях Ауди А6 С5 они выполнены в виде металлических скоб, которые нужно отогнуть отвёрткой с плоским жалом.
Следующий шаг – отключение тяги блокировки двери. Она крепится к рычагу ручки через шарнирный наконечник. Чтобы снять его, поверните наконечник против часовой стрелки на 90 градусов, затем потяните на себя. На некоторых экземплярах может потребоваться предварительно снять пластиковую заглушку, закрывающую доступ к шарниру. Избегайте резких движений – пластиковые детали хрупкие и легко ломаются при чрезмерном усилии.
Электрические разъёмы подключены к микропереключателям ручки, отвечающим за сигнал открытия двери и работу центрального замка. Найдите разъём на внутренней стороне ручки – обычно он чёрного или серого цвета с защёлкой. Нажмите на фиксатор большим пальцем, одновременно потянув разъём в сторону. Если защёлка не поддаётся, воспользуйтесь тонкой отвёрткой, чтобы поддеть её, но не прилагайте силу к проводам – они легко повреждаются.
На ручках с подсветкой или датчиком приближения дополнительно присутствует разъём для светодиода или антенны. Он крепится аналогично основному, но может иметь меньший размер и более тугую защёлку. Перед отсоединением убедитесь, что аккумулятор автомобиля отключён, чтобы избежать короткого замыкания. Если разъём прикипел, обработайте его контакты проникающей смазкой (например, WD-40) и подождите 5–10 минут перед повторной попыткой.
После отсоединения всех тяг и разъёмов проверьте состояние резиновых уплотнителей на наконечниках. Если они потрескались или деформированы, замените их перед обратной сборкой – это предотвратит попадание влаги в механизм. Также осмотрите провода на предмет повреждений изоляции. При обнаружении трещин или оголённых участков изолируйте их термоусадочной трубкой или изолентой.
Для облегчения последующей сборки промаркируйте все отсоединённые элементы скотчем или маркером. Укажите, к какому механизму относится каждая тяга и разъём (например, «тяга замка – левая сторона», «разъём ЦЗ – верхний»). Это исключит ошибки при установке ручки обратно и сэкономит время на поиск правильного положения деталей.
Как извлечь механизм ручки из дверной полости
Перед началом работ отключите аккумулятор автомобиля, чтобы исключить случайное срабатывание электрических компонентов двери. Снимите внутреннюю обшивку двери, открутив винты крепления и отсоединив пластиковые клипсы – для этого потребуется пластиковая лопатка или отвёртка с плоским жалом, обёрнутая изолентой, чтобы не повредить панель. Особое внимание уделите разъёмам проводки: на моделях с 1997 по 2001 год они часто фиксируются зелёными защёлками, которые нужно нажать пальцем, а на рестайлинговых версиях (2001–2004) – чёрными, требующими поддевания тонкой отвёрткой.
После демонтажа обшивки отсоедините тягу замка от рычага ручки. Для этого сожмите пластиковый фиксатор на тяге плоскогубцами и сдвиньте его вниз, освобождая шарнирное соединение. На ручках с электроприводом (опция на Audi A6 C5 с 2000 года) дополнительно отключите разъём моторчика – он расположен за металлическим кронштейном и имеет характерную оранжевую или серую изоляцию. Если тяга не поддаётся, не тяните с усилием: проверьте наличие скрытого стопорного кольца диаметром 8 мм, которое может удерживать её в пазу.
Механизм ручки крепится к дверной карте двумя болтами под ключ Torx T25 – один находится в верхней части корпуса, второй, часто скрытый под резиновым уплотнителем, в нижней. Открутите их против часовой стрелки, удерживая ручку рукой, чтобы она не упала внутрь полости. На моделях с алюминиевыми дверями (опция на S6 и некоторых A6) болты могут быть затянуты с моментом 12 Н·м – используйте динамометрический ключ, чтобы избежать срыва резьбы.
Извлеките механизм, наклонив его под углом 45 градусов к плоскости двери. Внутренняя полость часто забита грязью и остатками смазки – перед установкой новой ручки очистите посадочное место металлической щёткой и продуйте сжатым воздухом. Обратите внимание на состояние резиновых демпферов: если они порваны или деформированы (артикул 4B0 837 241 для передней двери), замените их, иначе новая ручка будет дребезжать при закрывании.
При обратной сборке нанесите на шарниры тяг и подвижные части механизма смазку на литиевой основе (например, Liqui Moly LM 47) – это предотвратит коррозию и обеспечит плавное срабатывание замка. Затягивайте болты крепления в два этапа: сначала до 5 Н·м, затем окончательно до 10 Н·м, чтобы избежать перекоса корпуса. Перед установкой обшивки проверьте работу ручки, подключив аккумулятор и несколько раз открыв-закрыв дверь из салона и снаружи.
Если после сборки ручка работает туго или не возвращается в исходное положение, проверьте регулировку тяги замка. Для этого ослабьте контргайку на тяге (ключ на 10) и вращайте её по часовой стрелке, пока зазор между рычагом и корпусом механизма не составит 1–1,5 мм. Затяните контргайку и повторите проверку. На ручках с электроприводом дополнительно убедитесь, что моторчик не издаёт посторонних шумов – если слышен скрежет, замените его (артикул 4B0 959 794 для левой двери).
Как разделить наружную и внутреннюю части ручки
Перед началом работы убедитесь, что дверь автомобиля полностью закрыта, а стекло опущено на 5–7 см. Это предотвратит случайное повреждение механизма при разборке. Отключите аккумулятор на 10–15 минут, чтобы сбросить электронику, если ручка оснащена датчиком бесключевого доступа.
Снимите декоративную накладку с внутренней стороны двери. Для этого подденьте её пластиковым клином в районе нижнего угла, начиная с зоны ближе к замку. Накладка крепится на 4–6 пластиковых защёлках, расположенных по периметру. Избегайте резких движений – защёлки хрупкие и легко ломаются.
Отсоедините тягу замка от внутренней части ручки. Для этого найдите фиксирующий зажим на металлическом стержне тяги – он имеет форму П-образной скобы. Сожмите скобу плоскогубцами и сдвиньте её вдоль стержня на 2–3 мм, после чего тяга освободится. Запомните положение скобы: при сборке её нужно установить в то же место.
В наружной части ручки найдите два скрытых винта под заглушками. Первый расположен в нижней части ручки, под резиновым уплотнителем – аккуратно подденьте уплотнитель отвёрткой с плоским жалом. Второй винт скрыт за пластиковой заглушкой в верхней части ручки, рядом с личинкой замка. Используйте биту Torx T20 для откручивания обоих винтов.
После удаления винтов наружная часть ручки всё ещё удерживается на месте за счёт пластиковых направляющих. Возьмитесь за ручку с внешней стороны и потяните её на себя с усилием 3–5 кг, одновременно покачивая вверх-вниз. Если ручка не поддаётся, проверьте наличие дополнительного фиксатора в районе личинки замка – иногда он требует нажатия тонкой отвёрткой через технологическое отверстие.
При сборке обратите внимание на уплотнительную резинку между наружной и внутренней частями ручки. Она должна быть целой и правильно уложена в паз. Нанесите на резьбу винтов фиксатор резьбы средней прочности (например, Loctite 243) перед затяжкой, чтобы предотвратить самопроизвольное откручивание. Момент затяжки винтов – 2,5–3 Н·м.
Какие детали ручки чаще всего требуют замены
- Микровыключатель (микрик) – отвечает за сигнал о закрытии двери. Ломается из-за окисления контактов или механического износа. Симптомы: дверь не распознаётся как закрытая, горит индикатор на приборной панели.
- Пружина возвратного механизма – обеспечивает плавный возврат ручки в исходное положение. Со временем растягивается или лопается, из-за чего ручка остаётся в нажатом состоянии.
- Пластиковые тяги – соединяют ручку с замком. Трескаются от вибраций или при сильном нажатии. Признак поломки: ручка «проваливается» без сопротивления.
Металлические детали, такие как ось вращения ручки, редко выходят из строя, но их коррозия может привести к заеданию. Если ручка двигается с усилием или скрипит, проверьте ось на наличие ржавчины – её очистка или замена смазки (например, литолом) продлит срок службы.
В наружных ручках часто изнашивается фиксатор кнопки блокировки. Он ломается при попытке открыть дверь с заблокированным замком. Замена требуется, если кнопка не возвращается в исходное положение или не фиксируется. Артикул оригинальной детали: 4B0 839 205.
Электрические компоненты – моторчик центрального замка и проводка – выходят из строя из-за коротких замыканий или обрыва контактов. Признаки: дверь не открывается с брелока, слышны щелчки без срабатывания замка. Перед заменой проверьте предохранители (№28 в блоке салона) и целостность проводов у дверного жгута.
Резиновые уплотнители и прокладки теряют эластичность со временем, пропуская влагу внутрь механизма. Это ускоряет коррозию металлических частей. Замените их, если заметили трещины или затвердение материала. Для наружной ручки подходит уплотнитель 4B0 839 971, для внутренней – 4B0 839 972.
При замене деталей используйте оригинальные запчасти или аналоги от проверенных производителей (Febi, Meyle, Vaico). Универсальные ремкомплекты часто не подходят по размерам, что приводит к повторному ремонту. Для точной диагностики подключите VCDS – коды ошибок 01561 (неисправность замка) и 01562 (проблема с микровыключателем) укажут на конкретную неисправность.
Как собрать ручку и установить её обратно в дверь
Перед сборкой убедитесь, что все детали ручки чистые и сухие – остатки смазки или грязь могут нарушить работу механизма. Начните с установки пружинного фиксатора в паз внутренней части ручки: его выступ должен совпадать с отверстием на металлической пластине. Если фиксатор деформирован, замените его – на Ауди А6 С5 используются артикулы 4B0 839 205 A (для передней двери) или 4B0 839 206 A (для задней). Прижмите фиксатор пальцем и зафиксируйте его пластиковым стопором, вставив его в предусмотренное гнездо до щелчка.
Вставьте тягу замка в отверстие ручки, совместив её с рычагом блокировки. На тяге есть пластиковый наконечник с выступом – он должен войти в паз рычага без перекосов. Проверьте подвижность: при нажатии на рычаг тяга должна свободно перемещаться, не цепляясь за края. Если тяга слишком длинная, укоротите её кусачками, оставив запас 2–3 мм для компенсации износа. Смажьте наконечник силиконовой смазкой Liqui Moly Silicon-Spray или аналогом, чтобы избежать скрипов.
Установите собранную ручку в дверную карту, предварительно сняв защитную плёнку с двустороннего скотча на уплотнительной резинке. Вставьте ручку в монтажное отверстие под углом 45 градусов, затем поверните её горизонтально, пока не услышите щелчок крепёжных защёлок. На моделях с 1997 по 2001 год защёлки могут быть хрупкими – прилагайте усилие равномерно, без рывков. После фиксации проверьте, чтобы ручка не болталась: допустимый люфт – не более 1 мм.
Закрепите ручку винтами с обратной стороны дверной карты. Используйте оригинальные винты N 906 843 01 (длина 16 мм) или аналоги с резьбой M6×1,0. Затягивайте их крест-накрест, начиная с верхнего винта, моментом 3–4 Н·м. Перетяжка приведёт к деформации пластика, а слабая затяжка – к вибрации ручки при движении. Подключите электрический разъём к микропереключателю (если есть) и защёлкните его до характерного щелчка.
Проверьте работу ручки: она должна плавно возвращаться в исходное положение после нажатия, а замок – срабатывать без задержек. Если ручка заедает, снимите её и осмотрите пружинный механизм – возможно, он сместился или сломался. На последнем этапе установите декоративную накладку, совместив её пазы с выступами на ручке, и зафиксируйте клипсами. Для моделей с подсветкой убедитесь, что светодиод горит при открытии двери – это подтвердит правильность подключения.
Типичные ошибки при разборке и как их избежать
Вторая ошибка – игнорирование последовательности отключения электрических разъёмов. На ручке двери А6 С5 установлены коннекторы для подсветки, концевика замка и, в некоторых комплектациях, датчика касания. Перед отсоединением разъёмов снимите клемму с аккумулятора или отключите предохранитель №23 (10А) – это предотвратит короткое замыкание. Разъёмы имеют фиксаторы: нажмите на них пальцем или отвёрткой с шириной жала 2 мм, затем потяните корпус разъёма, а не провода. Если контакт окислен, очистите его контактной смазкой (например, Liqui Moly 3140).
Третья ошибка – неправильное обращение с тягами замка. При снятии ручки часто повреждают пластиковые наконечники тяг или срывают резьбу на регулировочных гайках. Чтобы этого избежать:
- Отметьте маркером положение тяг относительно кронштейнов – это упростит обратную сборку.
- Используйте ключ на 7 мм для ослабления гаек, а не плоскогубцы – они деформируют грани.
- Смажьте резьбу графитовой смазкой перед сборкой, чтобы предотвратить прикипание.
Если наконечник тяги сломался, замените его на новый (артикул 4B0 837 315 для передней двери).
Четвёртая ошибка – пренебрежение проверкой состояния уплотнителей и направляющих. При разборке ручки часто забывают осмотреть резиновые втулки, которые изнашиваются и вызывают люфт ручки. Проверьте втулки на наличие трещин или деформации – при необходимости замените их (артикул 4B0 839 243 для внутренней части). Также обратите внимание на металлические направляющие: если на них есть следы коррозии, зачистите их наждачной бумагой P600 и покройте антикоррозийным составом (например, CRC 5-56).
Пятая ошибка – сборка без проверки работоспособности механизма. После установки ручки часто обнаруживается, что замок не срабатывает с первого раза или ручка заедает. Перед окончательной фиксацией облицовки:
- Подключите аккумулятор и проверьте работу замка с ключа и кнопки на двери.
- Несколько раз откройте и закройте дверь, убедившись, что ручка возвращается в исходное положение без задержек.
- Проверьте работу подсветки и концевика – если лампочка мигает или не горит, переподключите разъём.
Если механизм заедает, разберите его повторно и смажьте трущиеся части силиконовой смазкой (например, Permatex 80345).
